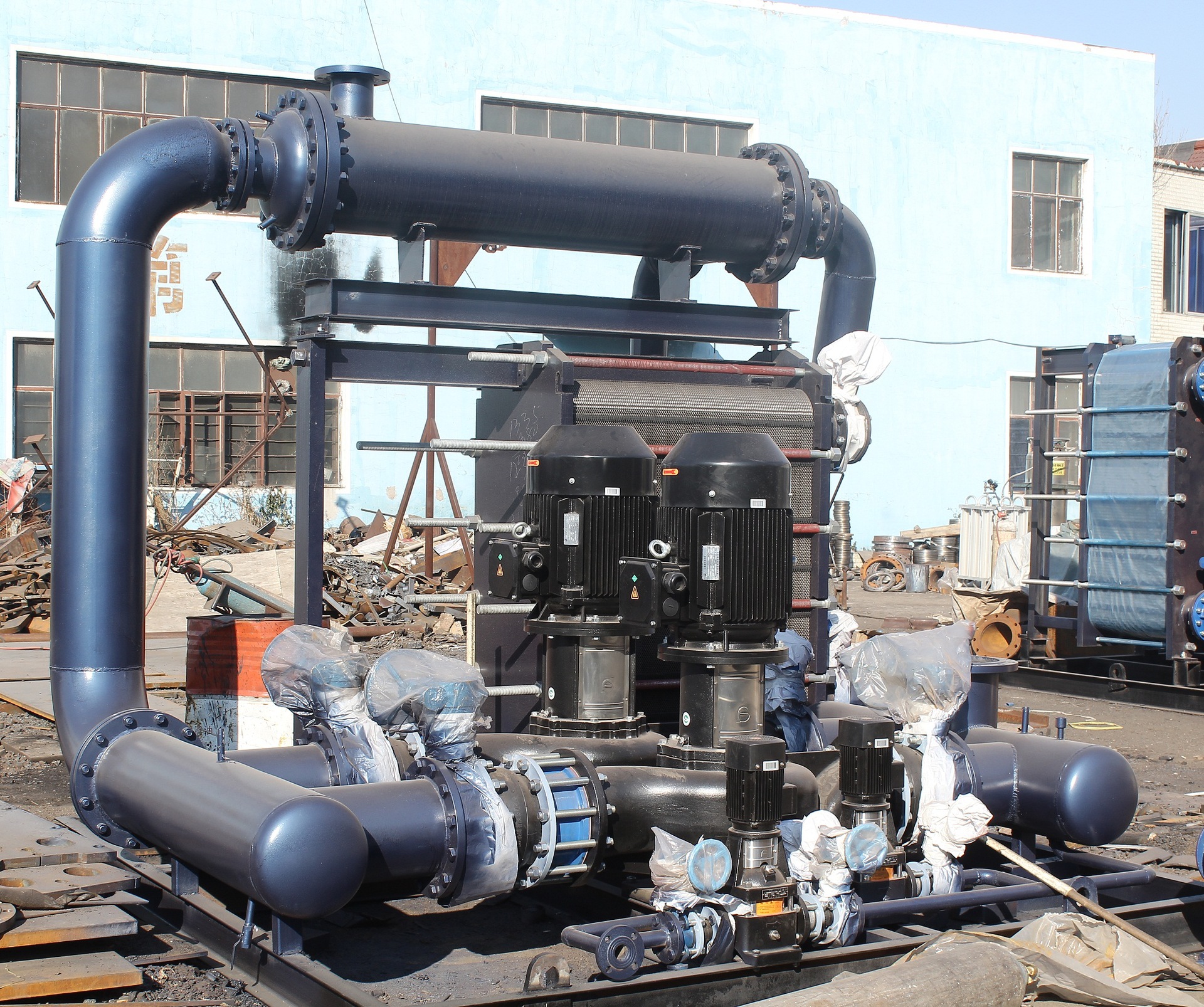

換熱機組是一次熱網與用戶之間的直接橋梁，從一次熱網得到熱量，自動連續地轉換為用戶需要的生活用水及采暖用水，適用於空調、供暖、供冷、采暖、生活用水、洗浴或其他換熱回路，如地板供熱，工藝水冷卻等。該產品適應於住宅、機關、廠礦、醫院、賓館、學校等場合的采暖、洗澡和空調系統。

換熱機組主要特點：

1.優化設計、佈局全理、結構緊湊、體積小、占地麵積小、節省基建投資。

2.高效節能，熱最綜全節能可達30-40%。運行成本低。

3.控製方法多樣，分拱熱質調節型，全年熱節省可達20-30%。供熱量調節和質量調節型、全年熱電綜合節能率可達30-40%，最大程度節省運行費用，多種控製、可靈活選配。

4.智能化、自動化程度高、液晶顯示、方便現場監控，可無人值守，易於操作。若需要，可實現運程微機監控、多臺機組集中管理。

5.系統自動補水、自動泄壓、防垢除污。

6.安裝使用方便，出廠前全部總裝成套，您隻需將進出水、汽口，總電源連接好即可投入過行。

7.系統配置靈活。根據您的實際需求，科學合理配置。本公司為您提供的不僅僅是一套設備，而是一個綜合初投資和運行成本的最佳投資方案。總之，在你的采用暖供熱中，本公司總總有一款適合您的產品！

產品概述:

型號的表示方法：

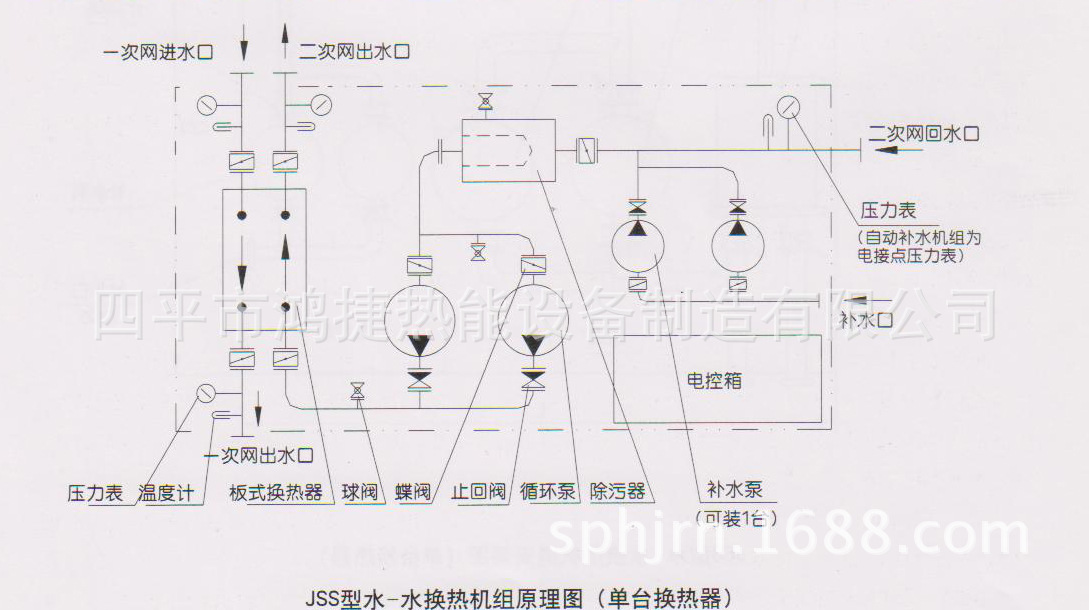

單臺換熱器的原理圖：

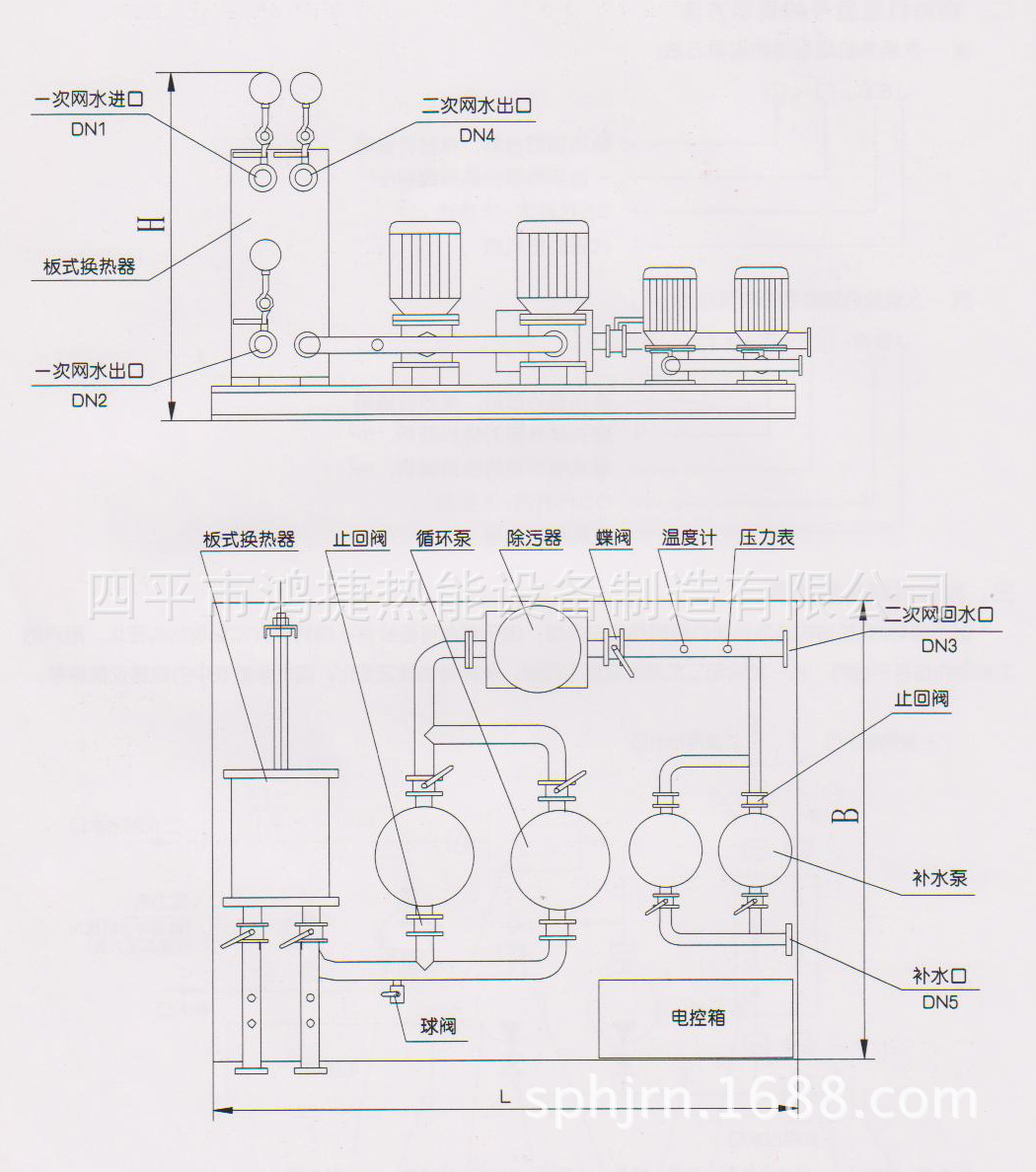

單臺換熱器的安裝圖：

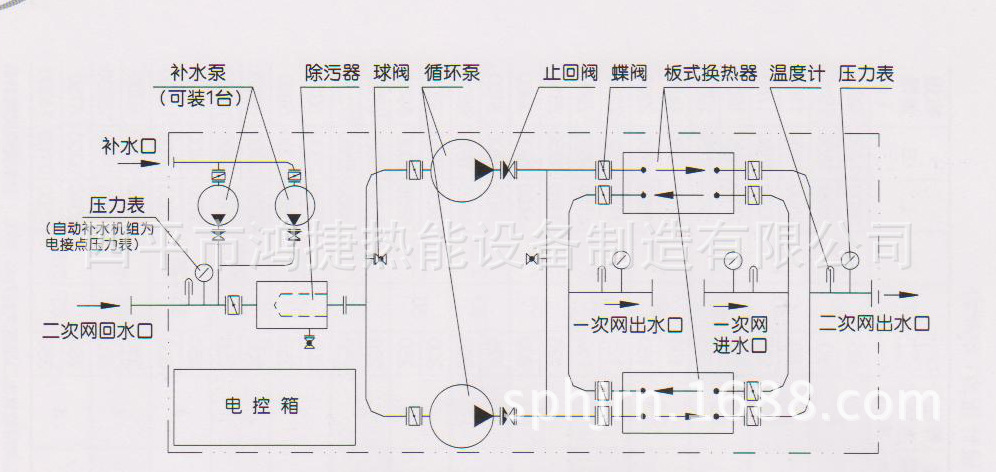

雙臺換熱器的原理圖：

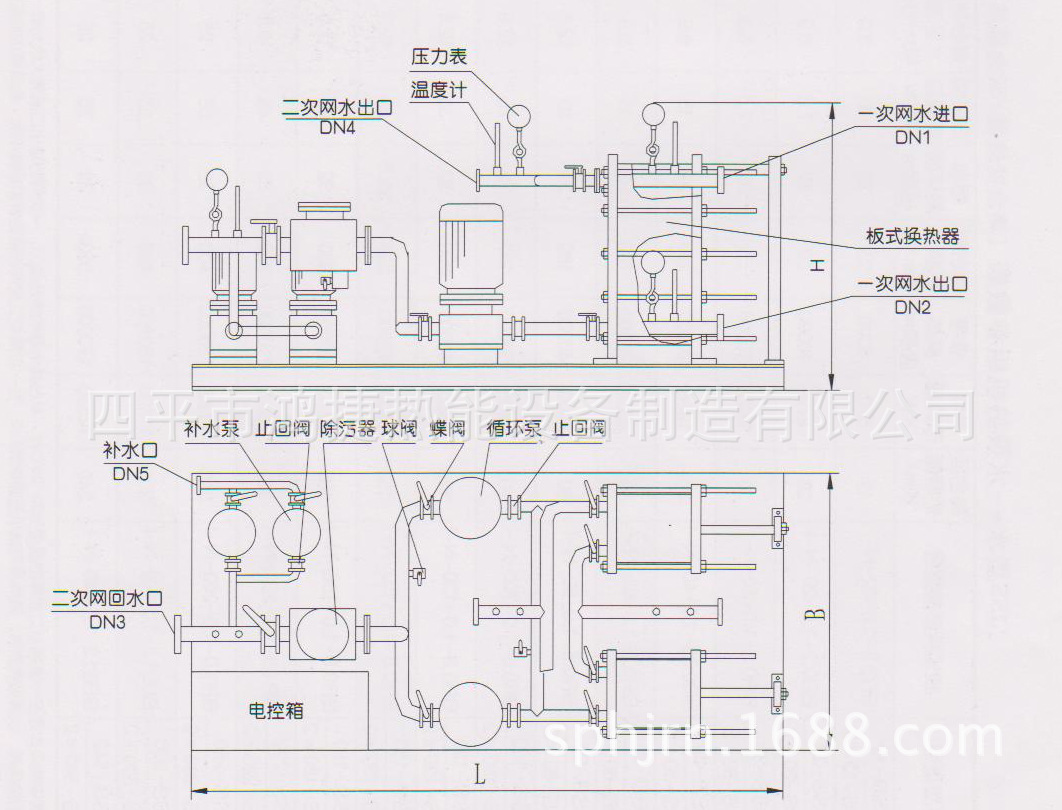

雙臺換熱器的安裝圖：

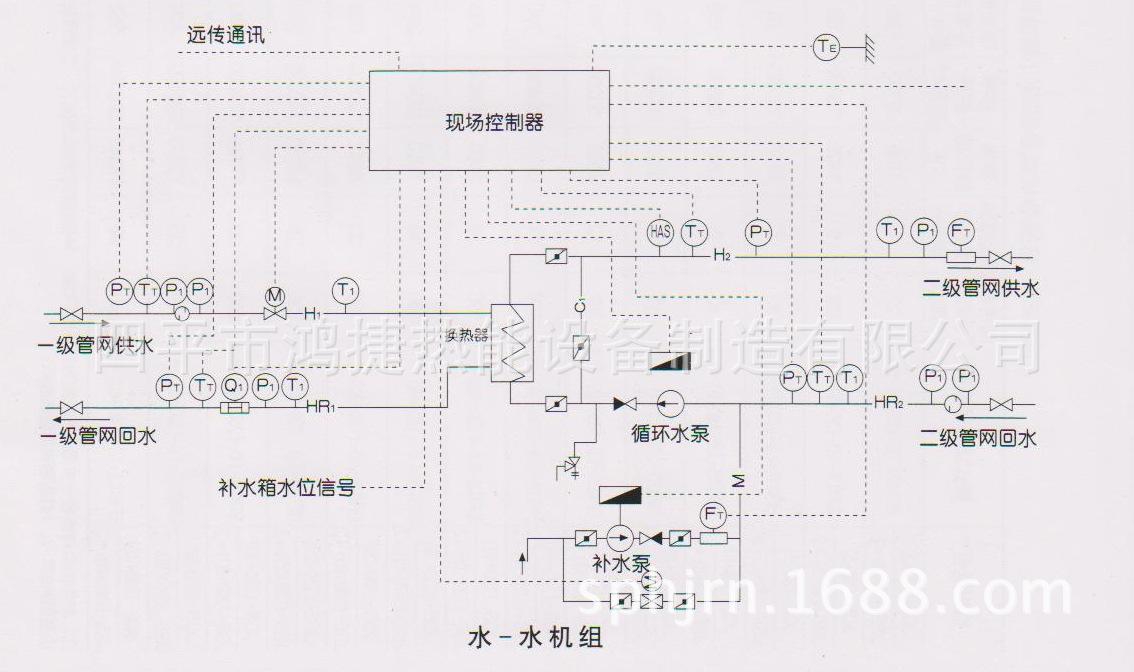

自動控製系統流程圖：

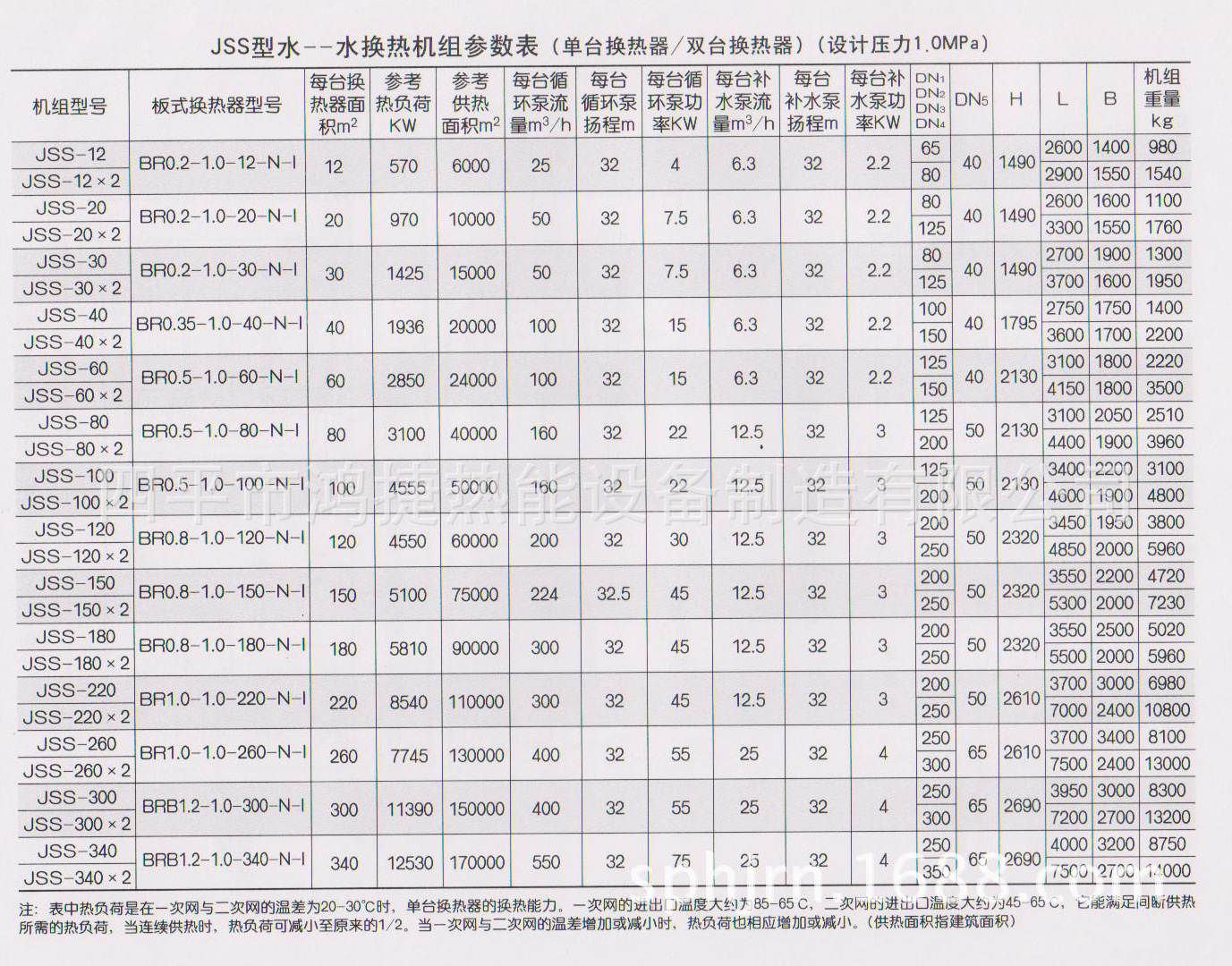

數據表：

張先生：13904340459

QQ:271541008




1、換熱機組應放在高出地麵的混凝土基礎上，安裝在樓上時，校核樓板的承載能力。

2、換熱機級各進出口均應設置閥門，以便於維修。

3、供熱管網系統的最高點應設排氣裝置，以便能使系統充滿水。

4、換熱機組的一次熱網管路如果較長，管內有臟物時，進口應設除污器，以免臟物將換熱器堵塞。

5、運行前應先將二次網內充滿水，可先運行二次網系統，並排除階除污器內的臟物，對於新設管路，管內的臟物可能較多，在開始運行時，要反復幾次拆開除污器排除臟物，當系統內水太臟時，可將其排掉重新充入新水，使二次網管網暢通無誤。

6、不允許二次網系統不允水時運轉循環水泵。

7、二臺循環水泵一般運行一臺，一用一備。

8、對於汽-水背管式換熱器，如果一次網進口沒有除污器，背管換熱器蒸汽進口可能被臟物封死不能進汽換熱，可將背管換熱器上部的蒸汽進口上的閥門拆開，清除堵塞在管式換熱器蒸汽進口法蘭網口處的臟物。

9、汽-水換熱時，換熱器的冷凝水在其出口不要加疏水器，冷凝水應能順利排出，以免換熱器內存水，影響換熱效果。

10、運行時，應先使循環水泵運轉，二次網正常循環運行後，再緩緩打開一次網熱源進口閥門，使之開始換熱。對於蒸汽加熱，應適當開啟蒸汽閥門的開度，以排出的冷凝水不冒氣為好。

11、開始加熱運行時，當二次網內水溫逐漸升高時，管網內壓力可能會逐漸升高，過高時可打開換熱機組上的排水球閥，排出一部分水，過高的壓力會使暖氣片等設備破裂。

12、二次網的系統運行壓力過高時，可將過濾器上的回水閥門關小些，使之抵消一些回水壓力，水泵的出口壓力也會減小。

13、停止運行時，應先將一次網熱源進口閥門關閉，然後在停轉循環泵。不允許在循環泵不運轉時開啟一次網熱源進口閥門。

14、當二次管網內失水，壓力過低時，應打開補水泵補水。

15、當補水泵采用變頻自動補水時，補水泵會根據預定的系統壓力自動補水。

16、當采用電接點壓力表自動補水時，將轉換開關置於“自動”檔，根據采暖建築物高度水位壓力，適當調節電接點壓力表電接點的上下限。（動態運行補水時，應考慮到循環泵吸入口吸入時生產的壓力下降，最好在靜態時補水，以掌握正確的水位壓力，以0.1MPa/10m估算水位高度）。
