訂貨須知：

訂貨時需註明所購產品型號、尺寸、數量等。

郵資說明：

本店寶貝不含稅票及運費，均為批發價，把利益最大化給顧客。同時為方便發貨，拍下寶貝請與客服聯系，根據您的需求本店會以最快的方式發貨，歡迎來電咨詢!

聯系電話：0311-85236167 13831199587

undefined
蜂窩斜管填料是根據“淺層沉淀”理論為基礎設計開發的一種沉淀池填料，該填料濕周大，水力半徑小，運行時層流狀態好，顆粒沉降不受紊流乾擾，能加速顆粒與水分離並縮短

顆粒的沉淀距離。

斜管除用於給水凈化和化工廠污水、自來水廠、生活污水廠、煤礦水處理、洗煤廠水處理、電廠濃縮池、尾礦水處理、製藥廠、印染廠、水洗廠、化工廠、造紙廠廢水處理的除砂和快

速沉淀、隔油分離以及尾礦濃縮等外，尤其對凈水廠和廢水處理工程的改造效益更佳。

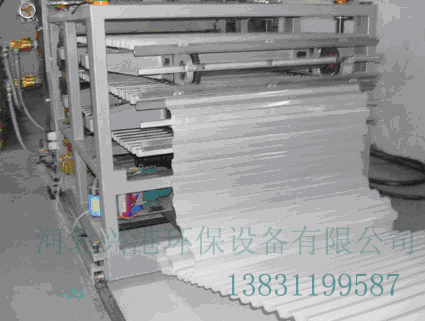

六角蜂窩填料斜管填料生產線：

【產品特點】：

本產品采用乙丙共聚級塑料為材料，經紅外線恒溫熱壓而成，尺寸準確、比表麵積大、安全無毒、耐腐蝕、耐老化、壁麵光滑，容易沖洗。

1.濕周大，水力半徑小。

2.層流狀態好，顆粒沉降不受絮流乾擾。

3.當斜管管長為1米時，V0控製在2.5-3.0毫米/秒范圍內，出水水質最佳。

4.在取水口處采用蜂窩斜管，管長2.0～3.0米時，可在50-100公斤/米3泥砂含量的高濁度中安全運行處理。

5.采用斜管沉淀池，其處理能力是平流式沉淀池的3-5倍，加速澄清池和脈沖澄清池的2-3倍。

u直管特點

1、處理效率高於活性污泥法，一般水力負荷為100-200米3/米2·日，有機負荷為2000-5000克/米3，因此縮小瞭占地麵積。

2、曝氣強度低於活性污泥法，且不需污泥回流，故能降低動力消耗及簡化管理。

3、污泥量少，減少瞭污泥脫水等後處理工作量。

4、產生的污泥沉降性好，有利於後段懸浮物的去除。

5、適應性強，能適應不同水質的范圍大，對水質、水量突變的沖擊負荷的忍耐力強，維持穩定的處理效果。

【適用范圍】

斜管主要用於各種沉淀和除砂作用。是近十年來在給排水工程中采用最廣泛而且成為一項水處理裝置。它適用范圍廣，處理效果高，占地麵積小等優點。適用於進水口除砂，一般工業和生活給水沉淀、污水沉淀、隔油以及尾張濃縮等處理，即適用於新建工程，又適用於現有舊池的改造，均能取得良好的經濟效益。

直管主要用於生物濾池的高負荷生物濾池、塔式生物濾池、淹沒式生物濾池(又稱接觸氧化池)以及生物轉盤的微生物載體，對工業有機廢水和城市污水進行生化處理。

【安裝程序】

1、沉淀池底部排泥管安裝

斜管沉淀池安裝順序一般從底部開始，先完成最底部的排泥管道系統的安裝，確保排泥管道開孔符合設計要求、固定牢靠，檢查無誤後，才允許進入下一道安裝工序。

2、完成填料支架安裝

根據斜管沉淀池填料支架安裝施工圖，先將填料支架安裝到位，檢查所有焊接結點牢靠、支架強度足以承受填料重量，並在支架表麵完成防腐處理;

3、完成斜管填料燙接

按斜管填料的燙接方法將每一個斜管填料包裝作為一個單獨的燙接單元，一個單元完成燙接後為1m2，燙接完成後在場地上整齊堆放(保留少量的散片備用)。

4、斜管填料池內組裝

將燙接後的填料單元在填料支架上部自左向右進行組裝。始終保持60°角不變，每一單元順序組裝時要適當壓緊，組裝到最右側時若尺寸不是正合適，需要根據尺寸用散片斜管填料燙接後進行組裝直至全部到位。

5、斜管填料上部固定

由於斜管填料比重為0.92略小於水，斜管填料在池內組裝到位後需要在填料上方自左向右方向拉上10mm的圓鋼進行加固(每個單元填料上部要求有兩根圓鋼通過)，圓鋼兩端在沉淀池池壁上可靠固定，安裝圓鋼後可以很好地防止斜管填料在初期使用時有可能發生的松動上浮現象，圓鋼采用環氧煤瀝青防腐。

6、斜管沉淀池運行調試

(1)、檢查進水是否均勻，不得對沉淀池造成沖擊，影響沉淀效果;

(2)、調整出水堰槽高低及水平度至合適，保持出水均勻;

(3)、經過以上施工工序，至此斜管沉淀池填料安裝已經全部完成。正常投入使用後需要根據進水中懸浮物濃度情況確定排泥周期，註意及時排泥，確保斜管沉淀池始終保持良好的運行狀態及令人滿意的出水水質。

【註意事項】

1、由於斜管填料比重為0.92略小於水，應用10mm的螺紋鋼或圓鋼拉筋固定在填料上方,防止其松動上浮，鋼筋和角鋼均采用環氧煤瀝青防腐。

2、圖示A板必須安裝，否則極易造成斜管填料傾斜，甚至倒塌!

【燙接方法】

一、現場準備：

1、燙接電源、電纜準備;

2、準備好300W電烙鐵2支;

3、操作人員到位、監護人員到位;

4、斜管填料燙接完成後體積龐大將占很大空間，提前預留堆放場地;

二、燙接操作

1、打開斜管填料包裝，將第一片斜管填料平放於地麵，取第二片斜管填料置於第一片填料之上，檢查斜管填料的切口，必須保證60°角、並呈六角蜂窩狀，檢查無誤後開始燙接粘接點;

2、在六角蜂窩兩端所有平麵接點全部要燙接，兩側兩片平麵合縫處要求燙接四點以上，在兩片斜管填料平麵中間要求焊接四點以上，確保焊接牢固;

3、燙接時註意操作節奏，控製好溫度，燙接點數不得遺漏;

4、每一個斜管填料包裝作為一個單獨的燙接單元，燙接完成後在場地上整齊堆放;

5、中途休息一定要切斷電烙鐵電源，並且要安全放置;

三、安全事項

1、在接點燙接時要求註意人生安全，防止燙傷、觸電;

2、燙接操作要求至少有兩人在場時進行，相互協助，配合操作;

3、燙接操作要求在空曠的場地上進行，施工時必須有監護人;

4、燙接場地上不得有易燃物品，並且必須有消防設施在場;

5、出現意外，及時上報，緊急情況及時報警。

h.無堵塞設計，同時適用於連續運行及間隙運行系統，絕無污水回流及污泥堵塞之擔憂。

MBG型橡膠膜管式曝氣器應用領域：

主要用於市政和工業污水，特別是各種不同污水介質和運行工況，有較系統的、可靠的方案和可選擇的產品型號來保證產品發揮最佳效率，為用戶保障最低的建設投入和最少的運行費用，達到最長的使用壽命和最佳的運行效果。

MBG型橡膠膜管式曝氣器型號說明：

a.MBG-64：直徑為64mm

b.MBG-90A(B)直徑為90mm，A為全開孔;B為一半開孔，另一半開三條泥孔

c.MBG-120A(B)曝氣器直徑為120，A為全開孔;B為一半開孔，另一半開三條排泥孔

d.MBG-Ⅰ懸掛式曝氣單元

e.MBG-Ⅱ帶有支架的升降式曝氣單元

f.MBG-Ⅲ固定支座式曝器單元

【轉刷曝氣機結構與特點:】

水平軸轉刷曝氣機主要由電機、減速裝置、轉刷主體及聯接支承等部件組成.

(一) 橋式結構特點:

橋式結構轉刷適用於中小型氧化溝污水廠。電機與減速機之間采用三角皮帶連接，減速機通過彈性聯軸節和2個軸承座與轉刷的主軸相連，電機、減速機、轉刷固定在機架上。機架上有平臺和欄桿護手，整個設備靠機架固定在氧化溝槽上。電機采用臥式電機，包括普通電機、多極變速電機以及無極變速電機;減速機則采用標準的擺線針輪減速機。采用橋式結構製造安裝極為方便，可在廠內整機裝配後包裝運至現場，安裝時隻需在預定位置上調整水平即可。

(二) 非橋式結構特點:

1、電機：為瞭滿足交替工作式氧化溝的工藝需要，配有兩種立式電機，一種為變極雙速三相異步電動機，一種為單速三相異步電動機。

2、減速裝置

減速裝置采用圓錐——二級圓柱齒輪轉動，所有齒輪均為硬齒麵，承載能力大。

3、聯接和承接方式

擯棄傳統的聯軸節和軸承座聯節方式，經減速機減速後不經過傳統聯軸節和軸承座，通過柔性聯軸節直接將速度傳遞給轉刷，終端軸承座采用三維可調式軸承座，保證瞭由於主軸熱脹冷縮的安全性。這種聯接和支承方式為進行準確的安裝和長時間的連續運轉提供保證。

(三) YHG系列轉刷曝氣機轉刷部分結構特點:

主采用熱軋無縫鋼管加工製作，外表麵經鍍鋅或瀝青漆防腐處理，提高耐腐蝕程度，增加主軸使用壽命;葉片采用韌性和強度較高的不銹鋼沖壓成型，采用特殊結構，強度高，耐腐蝕性能好，可更替性強，使用壽命長，葉片在主軸上呈螺旋狀排列，使得能連續出水並增加啟動和運行的穩定性。
