2、基本說明
2-1 機器名稱、型號：
電動式曲麵網印機
HS-260R-12
2-2 用途：
適用小件管狀/圓柱/筒形產品之精密網印，例如油管、圓珠筆、蠟燭、瓶蓋.......等。
2-3 特性：
Ⅰ、電動式結構，氣壓消耗量特少，空壓機1/2HP即可驅動，長期節省能源轉換成本30%。

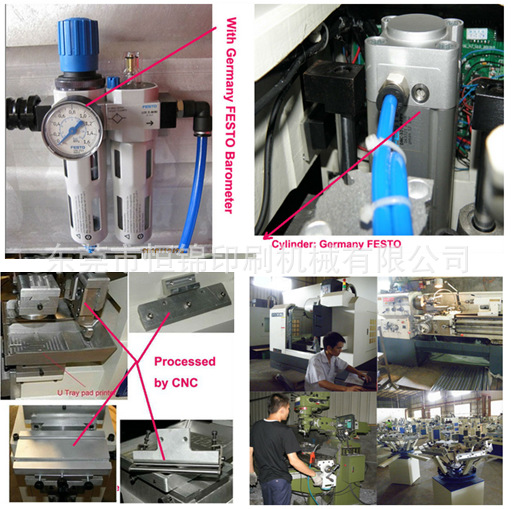

Ⅱ、網版左右采用德國Festo無桿氣缸，搭配精密線性滑座和精密線性導軌相結合。
Ⅲ、轉盤采用臺灣凸輪分割器精密旋轉定位，無需二次定位。精密±0.02mm。
Ⅳ、熱風烘乾系統采用高效發熱管裝置，升溫快。
Ⅴ、人機界麵數字化控製，可設定多種功能及操作參數，利於作業數據化及標裝化，人性化。
Ⅵ、加裝安全罩，安全光幕，周密防護操作者人身安全。
Ⅶ、免油式濾水調壓組不產生排氣油霧污染，適合無塵室內使用。
2-4 規格
序列號 | 項 目 | 規 格 |
1 | 最大印刷直徑 | Ø25mm |
2 | 轉盤工位 | 12位 |
3 | 最大印刷麵積（深X寬） | 250200mm |
4 | 最大裝框尺寸（深X寬） | 400300mm |
5 | 最小裝框尺寸（深X寬） | 250110mm |
6 | 版框高度 | 16-35mm |
7 | 轉盤直徑 | Ø420mm |
8 | 印刷頭速度 | 200-950mm/sec |
9 | 最大產能 | 1500P/H |
10 | 適用電源 | 1相，220V,50/60Hz(選配) |
11 | 耗氣量 | 0.65升/周轉 |
12 | 烘乾功率 | 2Kw |
13 | 耗電量 | 1.2Kw |
14 | 氣源壓力 | 4-6Kg/cm² |
15 | 機器尺寸（寬X深X高） | 15001200x1623mm |
16 | 機器重量 | 400Kg |
註： 1bar=0.1Mpa=14.5psi=1.02kg/cm²
A(電流)=（1000Kw）/(Vx80%)
2-5 工具附件
專用附件：
機 型 | 項 目 | 規 格 | 數 量 | 項 目 | 規 格 | 數 量 |
HS-260PME | 新式HS刮膠鋁夾 | 160mm | 1支 | 新式HS鋁回墨刀 | 160mm | 1支 |
160mm | 1支 | 160mm | 1支 | |||
|
|
|
| |||
|
|
|
|
通用配件附工具：
項 目 | 規 格 | 數 量 |
平印膠刮 |
|
|
H型夾組件 | 新式HS鋁H型夾 | 4件 |
腳踏開關組件 | 大型腳掣+航空插頭 | 1組 |
開門鎖匙 | 自帶 | 2個 |
工具箱（藍） | 5´´ | 1隻 |
活動扳手 | 0-24mm | 1隻 |
球型六角扳手 | 2-10mm | 1套 |
一字螺絲刀 |
| 1把 |
十字螺絲刀 |
| 1把 |
技術手冊 | HS-260R-12 | 1本 |
備 註 |
