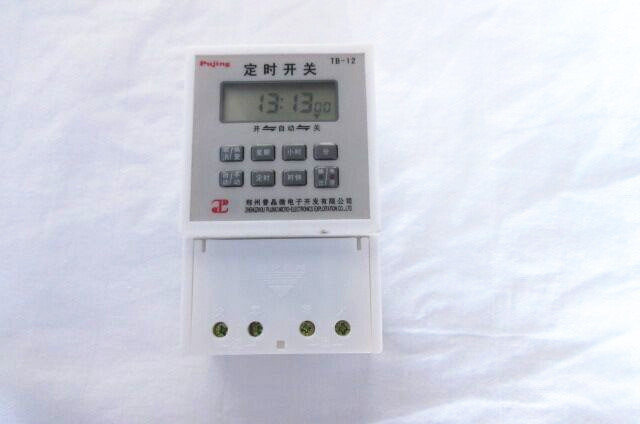

TB-12定時開關、微電腦時控開關說明書

高端型 LED 定時開關推出背景：

在定時開關這款產品上，行業不良競爭導致該類產品長期一直采用低成本的消費級芯片內核及配置，導致產品抗乾擾能力差、不穩定等故障小毛病不斷，產品無法真正適應各種 LED 招牌及應用工程、霓虹廣告燈箱等所處的實際應用環境；時常會造成招牌工程返工、登高重新檢修、來回更換開關、常規結算受阻、直接影響瞭工程質量和業務拓展等，造成瞭產品質量不穩定、不可靠、不可信的情況，給各方麵都帶來瞭諸多的負麵影響和困惑。很多工程商為瞭穩定確保工程質量，不惜超高價（ 300 元 ~1000 元價格間）購買進口品牌的定時開關來彌補應對。鑒於此，普晶公司采納瞭行業用戶多反麵的反饋意見，依據多年時控開關的生產經驗，在外觀設計、內部結構、電路設計、芯片等級、元件配置上全部采用真正工業級高端配置，開發出新一代高端型定時開關， 填補瞭定時開關的高端市場空白，旨在從根本上徹底解決該類產品多年的質量困惑，使普晶牌高端定時開關能為行業應用提供真正的品質服務！

高端型定時開關元件配置簡介：

主 控 芯 片 --- 采用美國 Microchip 公司 PIC 單片機（抗乾擾性能排名世界首位）； 繼 電 器 --- 采用廈門宏發繼電器（中國繼電器龍頭企業，中國唯一獲 VDE 認可）； LCD 液 晶 屏 --- 采用超寬溫（ - 40 度 ~ +85 度） 變 壓 器 --- 采用華奧盛變壓器（中國最專業的電源變壓器生產商）； 產品外殼 ---- 采用阻燃工程塑料，確保產品符合安全標準； PCB --- 采用銅箔厚度達 0.35mm 環氧板，超強附著力； 其它元器件 --- 全部采購來自具備各項認證的專業生產廠傢；

一、 功能和用途 ：本產品能根據用戶設定的時間，自動打開　和關閉各種電器設備的電源。廣泛用於 LED 燈、霓虹燈、廣告燈、路燈、養殖灌溉、增氧機、預冷預熱等領域用電設備電源的編程定時自動控製。該開關設置方便快捷，不易出錯，性能穩定可靠，非常適合戶外 LED 燈、霓虹燈、廣告燈、路燈的智能化控製。

二、 顯屏顯示符號：

三、 技術參數：

＊ 額定電壓： 220V/50Hz                    ＊ 適用電壓范圍： 160-240V                  ＊ 時控范圍： 1 分 -168 小時 ＊ 計時誤差： ＜±0.45 秒 / 天               ＊ 控製周期：可日控或周控循環（實現每天不同定時設置） ＊額定電流：純阻性負載 30A 、感性負載 20A ，負載過大時配接交流接觸器。 ＊ 溫度范圍： -40℃ — +85℃               ＊ 定時次數： 10 開 10 關或 18 開 18 關  ＊ 重量：約 380g / 個 ＊ 安裝：端子接線（導軌、吸壁、掛裝） ＊ 外形尺寸： 120 ＊ 75 ＊ 55mm

四、 定時設置

[ 調校時鐘 ] ：按住 [ 時鐘 ] 鍵不放，同時按 [ 時 ] 、 [ 分 ] 、 [ 星期 ] 鍵可調校時鐘和星期；

＊ 每個開、關時間設置上都有 15 種星期組合選擇； ＊ 註意：如不需要設定 10 組，把多餘的組數用 [ 取消 / 恢復 ] 鍵取消，顯示 “--:--” 即表示消除，若再按一次 [ 取消 / 恢復 ] 鍵可恢復消除前的原有時間設定； ＊ 檢查：連續按 [ 定時 ] 鍵檢查每一組所設定的時間、星期是否正確； ＊ 修改：按 [ 定時 ] 鍵至需修改的定時組，再分別按 [ 星期 ] 、 [ 小時 ] 、 [ 分 ] 鍵重新設定調整該組開關的相關設定； ＊ 手動控製：按 [ 手動 / 自動 ] 鍵可直接開、關電源，在 “ 開 ” 狀態時，一直開；在 “ 關 ” 狀態時，一直關； 在 “ 自動 ” 狀態時，自動執行已設定的時間程序； ＊ 在非 “ 時鐘顯示 ” 狀態下，按 [ 時鐘 ] 鍵或 30 秒未按任何鍵，保存當前設置可恢復到時鐘顯示狀態； ＊ 如需日控循環（即一周內每天都執行所設定的時間程序），請務必將設定時間的星期選擇設置上均設置為星期全顯的組合狀態（每個時間設置都有 15 種星期組合選擇）；

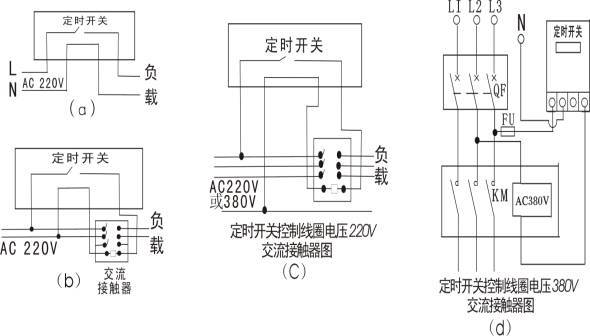

五、 接線圖：（註：負載過大時可配接交流接觸器，接線方法如圖所示！）

六、註意事項：

＊ 若顯示屏上顯示變弱時，請更換電池；若設定內容消失，需重新設定； 本開關使用 2 節 1.5V 電池供電。 ＊ 請勿自行修理、分解或改造本產品；請勿使本產品沾染油或進水。

七、售後服務：

本產品因質量問題 2 年包換， 3 年保修； 自行拆裝，不予保修或更換！
