隆重推出第三代表控產品：
第三代表控TPC4-4TD3型控製器，采用先進的32位ARM處理器，脈沖輸出頻率有瞭較大的提高，除瞭控製常規的氣缸、步進電機，還可以控製伺服電機。新版本的控製器每路輸出負載能力可達500毫安，可以直接驅動12瓦以下的氣缸電磁閥，脈沖輸出最高可達65000赫茲，程序行數從原來的60行提高到150行。
采用表格設置、漢字顯示，輕松實現氣缸及設備的自動化控製，人人都可以使用。
優點：抗乾擾性能強、可靠性能高，廣泛應用於工業控製領域。
表控產品的兩大特點：
1. 控製器內部自帶USB介面，無需安裝驅動程序，直接用USB數據線下載功能設置數據到控製器，操作更便捷。
2. 具有步進電機與氣缸的混合控製功能，最多可以控製器4臺步進電機或伺服電機。步進電機與常規輸出端兼容，不用步進電機可作為通用輸出控製氣缸等常規開關量負載。同步控製、順序控製，設置靈活，適合各種設備的自動化控製。
表控 TPC4-4TD3型表格程序控製器，采用表格設置、漢字顯示，輕松實對設備的定時控製、計數控製及動作的自動化控製，無需專業計數，人人都可以使用。
表控 TPC4-4TD3型表格程序控製器用於工業設備的自動化控製，可以取代部分表格程序控製器PLC控製設備，采用表格設置漢字顯示方式設置應用的功能，操作簡便、功能實用、通用性強，非常適合不熟悉編程的人員使用。采用晶體管無觸點輸出，使用壽命長。雙重的光電及電磁隔離技術，抗乾擾能力強，工作穩定可靠。
根據實際工作的需要通過表格設置可以實現：程序控製、順序控製、同步控製、定時控製、手動控製、自動控製、位置控製、循環控製、單次控製、計數控製、超時報警、不到位報警等各種自動控製功能。步進電機控製可以實現長度控製、角度控製、按時間控製、方向控製、位置控製、速度控製、回原點控製等運動控製。
該控製器具有4路開關量輸入和4路開關量輸出控製端，能夠方便快速地實現多種設備的自動控製，數分鐘即可完成簡單的功能設置，非常適合不熟悉編程的人員使用。
輸入端可以連接開關或光電開關、接近開關、限位開關等開關或開關量傳感器作為輸入控製，通過簡單的設置即可方便地實現開關控製、開關啟動、停止、位置控製、定時控製及程序控製等功能。
以下是以表控 TPC4-4TD3型表格程序控製器實物接線圖為例，說明接線原理，接線原理可供參考：
每路輸出端具有24V/0.3A的輸出能力，可以直接驅動24V的電磁閥及繼電器等負載，每行程序設有兩個定時器，定時范圍：0-200小時，0.05秒（50毫秒）。在應用中根據所需的控製功能，設置程序控製定時器的各項功能，能夠快速實現所需的應用功能，達到程序控製設備或電器的目的。
主要技術參數
1、輸入輸出路數：TPC4-4TD型，4路輸入/4路輸出，（包括4路脈沖輸出，控製步進電機）
2、光電隔離：全部輸入和輸出光電隔離，內部電源電磁隔離
3、供電電源：直流24V/1.5A(強烈推薦使用開關電源)
4、輸出方式：NPN型晶體管集電療開路輸出，輸出有效：導通，輸出無效：開路
5、輸出電壓：連接負載情況下，輸出有效時：接近0V；輸出無效時：24V
6、輸出電流：每路輸出電流300mA
7、輸入電壓：0-24V范圍內的開關量信號
8、輸入控製：低電平有效或開關對地閉合有效
9、設置行數：功能設置行數≥60行
10、下載介面：USB介面
11、外形尺寸：110mmX90mmX40
主要特點：
1、表格設置、無需編程，人人都可以使用。
2、操作便捷、簡單實用，易於普及推廣應用。
3、提供為用戶編製示例功能的服務，供應用中參考、學習或修改、調試。
4、安裝方便，具有安裝固定孔和導軌固定兩種方式。
5、多種型號可選的多路開關量輸入、輸出控製功能。
6、具有設置靈活的定時和程序控製功能。
7、具有各種輸入開關控製及開關量傳感器控製功能。
8、具有時鐘控製功能（可選配帶電池時鐘模塊，另加20元）。
9、具有脈沖輸出步進電機控製功能。
10、具有輸入信號及程序行的計數功能。
11、具有輸入及程序行控製的停止全部輸出功能。
12、具有可選的輸入開關控製的暫停功能。
13、具有可選的輸入開關控製的單步功能
14、USB介面下載數據，無需安裝驅動程序。
使用時首先安裝功能設置表軟件（本店贈送），新版本的功能設置表，采用表格設置漢字顯示的方式，設置所需功能，簡單的設備控製功能幾分鐘就可以設置完畢。下圖是控製器的功能設置表，包括輸入設置、邏輯關系設置、輸出設置、延時設置、輸出定時設置、循環設置、程序行控製的設置等，設置功能一目瞭然。
USB介面的控製器直接使用USB口下載，不用安裝驅動程序，電腦系統自動識別。打開功能設置表軟件後，連接好USB數據線，打開24V開關電源給控製器供電，用鼠標點擊“連接”按鈕，顯示綠色的“ 連接成功，可以下載數據！”提示，點擊“下載”按鈕下載設置的功能數據到控製器中，即可脫離電腦獨立運行瞭。
下圖的功能設置表，在功能設置中以漢字顯示當前行的設置功能。
下圖是自動生成的漢字顯示全部設置功能的窗口：
使用功能設置表設置所需功能，簡單的控製功能幾分鐘就可以設置完畢。功能設置表包括輸入設置、邏輯關系設置、輸出設置、延時設置、輸出定時設置、循環設置、程序行控製的設置等，設置功能一目瞭然。
功能設置基本方法：
基本功能：
通過設置能夠實現：程序控製定時器、順序定時控製、 邏輯控製、點動繼電器、鎖存繼電器、點動開關、軟啟動開關、自鎖開關、延時開關等功能。
應用領域：
各行業工業自動化控製，例如：機械自動化控製、服裝機械控製、紡織機械控製、食品機械控製、電器控製、傢電控製、機械手、燈光控製、節能控製、交通控製、噴泉控製、註塑機控製、電機控製、大中小學科普及應用等自動化控製普及領域。
表控 TPC4-4TD3型表格程序控製器的供電電壓是直流24V，需要另行配24V1.5A的開關穩壓電源。

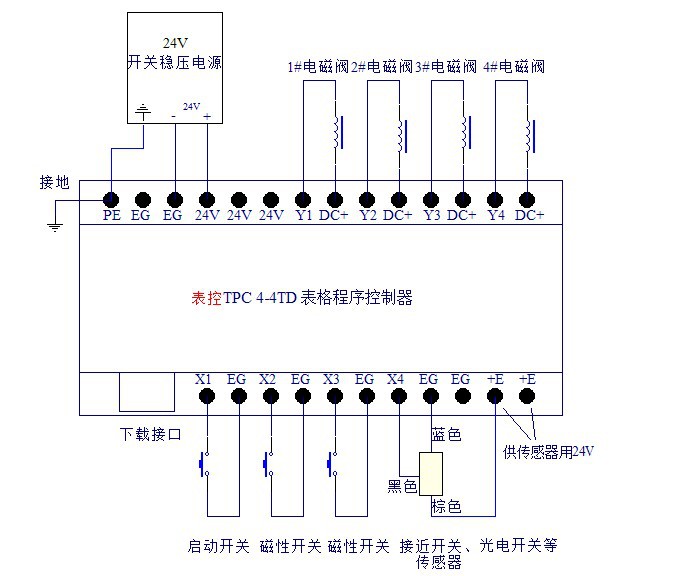

以下示出通用接線示意圖，輸入可以連接開關、接點、感應開關等多種開關信號，輸出可直接驅動電磁閥、繼電器、指示燈、電磁線包，電阻等多種電器負載。實際使用中要根據設備控製的需要，來選擇輸入和輸出連接的開關、傳感器及輸出驅動的負載，輸入和輸出完全根據實際需要來靈活安排，沒有順序的限製。
兩軸步進電機的接線方法可以參照下圖：
