TB－12Y雨光控定時開關是在TB－12微電腦定時開關的基礎上，增加瞭雨控、光控功能。其具體使用方法如下：

1、在不插光控和雨控控頭時，其使用方法與原TB－12定時開關使用方法一樣。

2、光控使用方法：插上光控探頭，如有光照，開關約一分鐘左右關斷；無光照後，約五分鐘左右識別恢復原狀接通，通斷照度25LX±5LX。

3、雨控使用方法：插上雨控探頭，如探頭感應雨水，開關立即關斷，無雨水後約五分鐘左右識別恢復原狀接通，斷電電阻50K歐，通電電阻1M歐。

4、光控和雨控同時使用方法，同時插上光控、雨控探頭，在有光照或雨水的任何一種狀態下，定時開關關斷；如光照和雨水都沒有，定時開關按原設定程序工作。

5、以上雨、光控兩種功能均在定時開關處在“自動”或“開”的位置上方能工作。

一、功能和用途：

　　本產品能根據用戶設定的時間，自動打開　和關閉各種電器設備的電源。廣泛用於路燈、霓虹燈、廣告燈、電飯煲、增氧機、養殖灌溉、預熱等領域用電設備的編程定時自動控製。

　　1開1關或2開2關型，以天為周期無限循環控製，無須設定星期選擇，隻需設置每天定時“開”和定時“關”的時間即可，方便快捷，設置不易出錯，非常適合戶外霓虹燈、廣告燈、路燈的智能化控製。

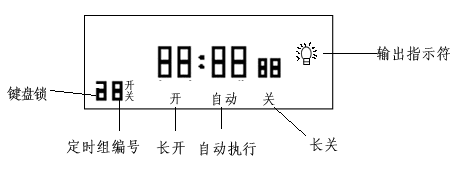

二、顯屏顯示符號：

三、技術參數

＊額定電壓：220V/50Hz

＊適用電壓范圍：160-240V

＊額定電流：純阻性負載30A、感性負載20A

＊時控范圍：1分-168小時

＊設定次數：每天10組編程定時（10開10關）

＊控製周期：可日控或周控循環（可實現每天不同定時設置）

＊計時誤差：＜±0.25秒/天

＊使用溫度：-38℃-60℃

＊安裝方式：端子接線（導軌、吸壁、掛裝）

＊外形尺寸：118＊75＊52mm

＊重量：350g

＊防潮防塵性強

四、定時設置：

＊鍵盤鎖使用：長按[取消/恢復]鍵3秒以上可開啟或解除鍵盤鎖；若35秒內未按任何鍵，系統自動鎖上鍵盤。鍵盤鎖符號：

　　＊調校時鐘：按住[時鐘]鍵，同時按[時]、[分]鍵可調校時鐘

　　定時設置步驟如下：

　　＊檢查：連續按[定時]鍵檢查每一組所設定的時間、星期是否正確。

　　＊修改：按[定時]鍵至需修改的定時組，按[取消/恢復]鍵消除當前設置，然後可按定時設置有關步驟重

　　　新設定該組開關時間（星期、時、分）。

　　＊手動控製：按[手動/自動]鍵可直接開、關電源，在“開”狀態時，一直開；在“關”狀態時，一直

　　　關；在“自動”狀態時，自動執行已設定的時間程序。

　　＊在非“時鐘顯示”狀態下，按[時鐘]鍵或30秒未按任何鍵，保存當前設置可恢復到時鐘顯示狀態。

　　＊如需日控循環，請務必將定時時間（開和關）均設置在星期全顯狀態。如圖：

五、接線圖：

六、註意事項：

　　＊若顯示屏上顯示變弱時，請更換電池；若設定內容消失，需重新設定。

　　＊請勿自行修理、分解或改造本產品。

　　＊請勿使本產品沾染油或進水。

　　＊本產品隻需一節電池供電（電池前置，另一電池空位是為方便更換電池預留的空位，這樣系統不會斷

電，程序不會丟失）。
