    進口亞克力線路板絲印臺深圳絲印設備廠
    商品代碼: 4380837
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

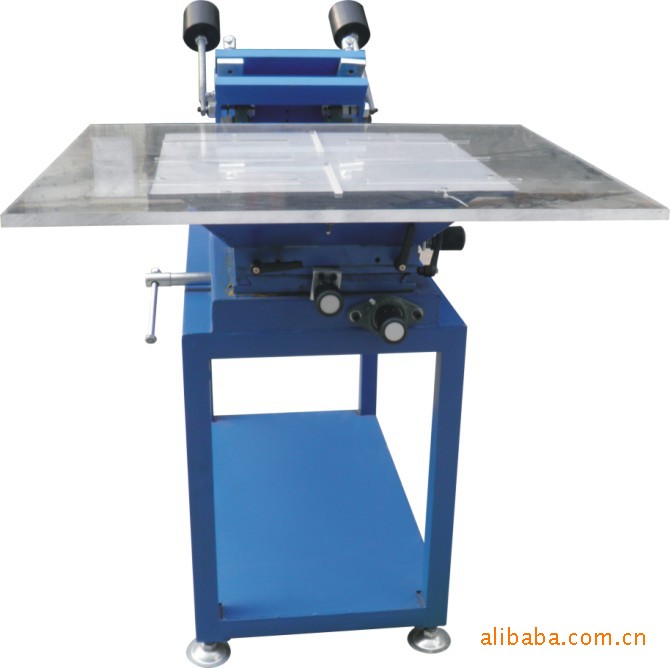

    絲印臺

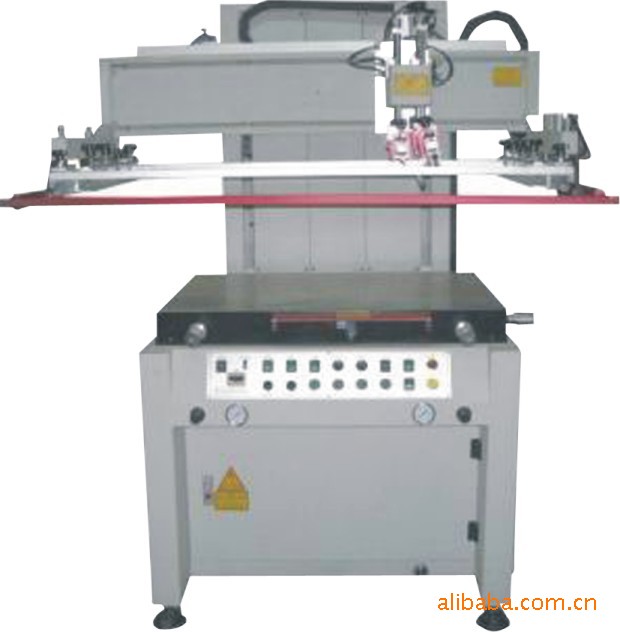

    半自動絲印機

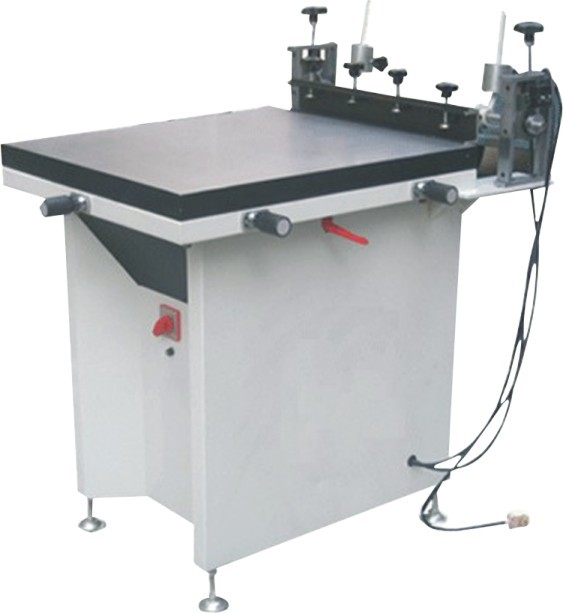

    不銹鋼絲印臺

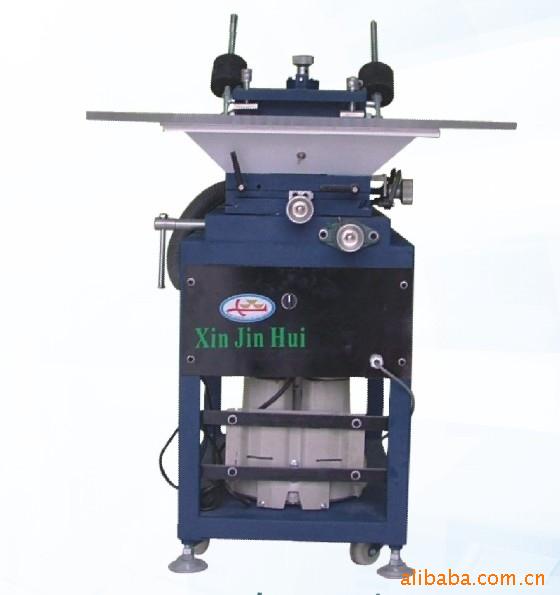

    吸氣式手動絲印機

    一、概述

    絲印機是線路板生產工藝中不可缺少的設備,本機主要用於線路板的印刷工作,配有各種必要的調整機構,以滿足印刷線路板的技術要求。

    技術參數:

    臺麵尺寸:700×800 mm

    最大網框尺寸:700×800 mm

    最大印刷麵積:400×600 mm

    工作臺微調范圍:±50 mm

    外形尺寸:1060×600×1050 mm

    燈管功率:22W

    工作電源:220V ,50HZ



    二、結構及操作

    本機結構由床身、工作臺麵、平麵調整機構及機頭四大部件組成:

    1.床身

    床身用優質鋼材焊接而成,結構牢固,為印刷提供瞭良好的工作環境。表麵采用天藍色油漆,美觀大方。

    2.工作臺麵

      工作臺麵采用高級有機玻璃板,長800mm,寬700mm,厚15mm,表麵銑有數條長槽,方便線路板的移取。工作臺麵下方裝有環形燈管,方便操作者作精確定位和觀察。

    3.平麵調整部件

    為滿足客戶印製各種不同規格線路板的嚴格要求,本部件備有前、後、左、右方向的平移調整及平麵旋轉機構。

    1)線路板移動調整

    松開橫向移動滑臺邊上的夾緊螺釘,旋轉手輪G,線路板可作左右方向的平移調整。左、右、前、後調整好後,均應把滑臺邊上的螺釘夾緊滑臺,防止印刷中產生移動。

    2)上下調整

    上下調整是在機頭部件上進行的,松開上下夾緊手柄F,即可旋轉手輪E,將機頭上夾持的印刷框架進行上或下的高度調整,高度調好後應將夾緊手柄F旋轉夾緊,防止印刷中位置變動。



    三、機器保養:

    本機最大優點是操作維護方便,日常保養工作簡單易行,印刷工作完成後應將機器上的雜物,污點清除乾凈,活動部件如滑臺的導軌、導柱加少量30#機油潤滑即可。日光燈是照明用品,應遵循傢用電器安全規定,定期檢查電線等是否損壞,防止漏電事故發生。
