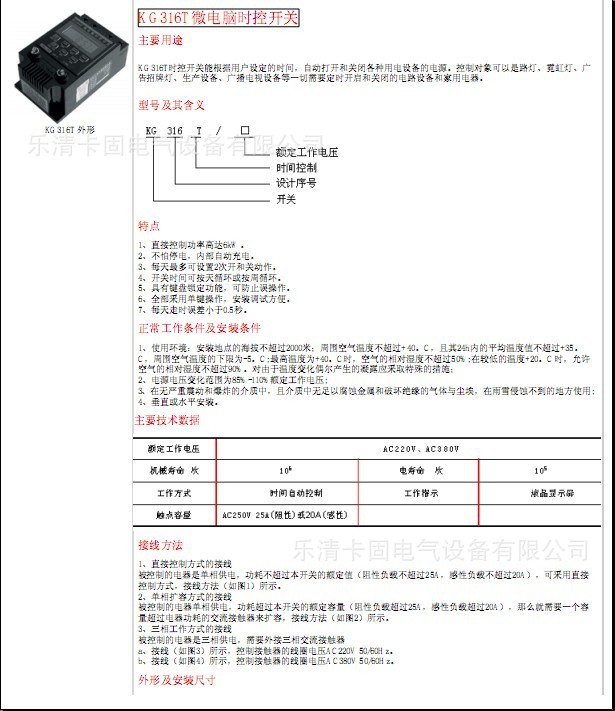

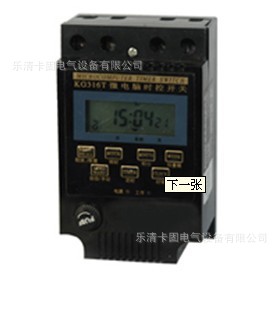

KG316T微電腦時控開關說明書
特點
1.理想的節能、延長照明器件的使用壽命。應在天暗時用定時自動打開，半夜時用定時自動關閉。是路燈、燈箱、霓虹燈、生產設備、農業養殖、倉庫排風除濕、自動預熱、廣播電視等最理想的控製產品。
2.內置可充電池、外置電池開關，高精度，工業級芯片，強抗乾擾。
參數：
型號 | KG316T |
電源電壓 | 220VAC 50-60HZ ±15% |
內部電池電壓 | 3.6VDC |
電力消耗約 | 1.5VA |
控製輸出 | 25A 250VAC(阻性負載) |
顯示輸出 | LCD顯示 |
走時誤差 | 小於1秒/天 |
開關次數 | 日/周循環12次開關 |
環境溫度 | -25℃至60℃ |
環境濕度 | 45至85%RH |
機械壽命 | 最少3000,000次 |
重量、尺寸 | 約410克，120×74×52mm |
安裝方式 | 裝置式 |
中英文周日標志對照表
MO | 星期一 |
TU | 星期二 |
WE | 星期三 |
TH | 星期四 |
FR | 星期五 |
SA | 星期六 |
SU | 星期日 |

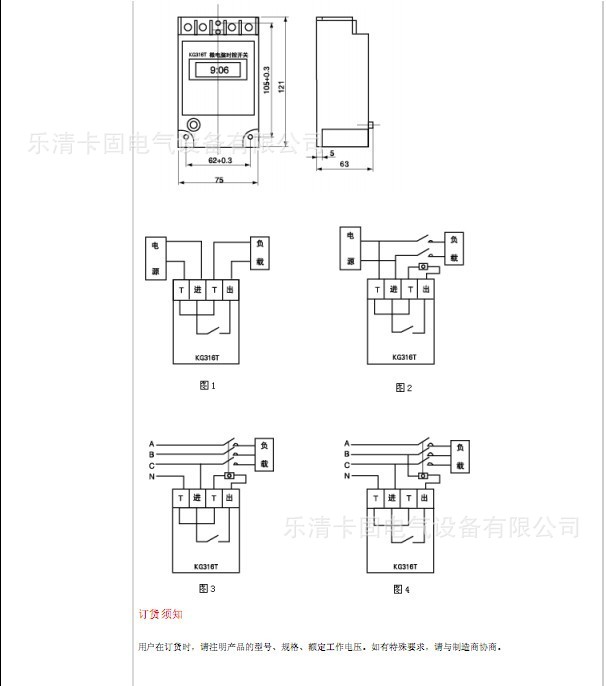

接線
1.圖1直接控製方式
2.圖2控製接觸器、線圈電壓220VAC/50HZ
3.圖3控製接觸器、線圈電壓380VAC/50HZ
操作使用
1.使用前把產品左麵的電池開關置於"開"位置！顯示器上顯示(星期一、5點正)，按住“時鐘鍵”
不放的同時再按“星期鍵、時鍵、分鍵”，調整北京時間。
2.設定開關時間：
步驟 | 按鍵 | 設定項目 |
1 | 按（手動） | 使顯示器的短橫線在自動位置 |
2 | 按（設定） | 進入定時開設定(顯示1ON) |
3 | 按（星期） | 設定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同 |
4 | 按（時）（分） | 設定開的時間 |
5 | 按（設定） | 進入定時關設定(顯示1OFF) |
6 | 按（時）（分） | 設定關的時間 |
7 | 重復2-6設定 | 第2-12次開關的時間 |
8 | 按(時鐘) | 結束時間設定 |
*如不需12個開關定時按(時鐘)鍵，返回實際時間
*如設定錯誤或聚消設定按(取消)鍵，再按一次恢復原來的設定
*無設定時顯示(--:--)
3.檢查：按(設定)鍵檢查所設定的時間是否正確。
4.修改：請在該設定處按(取消)鍵，然後重量新設定該定時開關的時間及星期
5.結束檢查：按(時鐘)結束檢查及設定，顯示時鐘
6.手動控製：按(手動)鍵，即可實現隨意的開關
參考使用
1.例如控製器每天下午6點自動打開電源，到夜裡2點關閉電源，按以下操作
2.調好時間後按一下“設定鍵”顯示器上顯示如圖4，按住“時鍵”顯示器顯示如圖5。再按一下
“設定鍵”顯示器顯示如圖6，按住“時鍵”顯示器顯示如圖7。以上調整完再按一下“時鐘鍵”
顯示器恢復顯示北京時間。再按“手動鍵”可以直接開或關閉電路，然後每天控製器按自動運行。
註意事項
1.為防強電流下融點發熱，接線時務必擰緊接線柱的螺釘
2.控製器進線220VAC/50-60HZ電源，切勿接到380VAC
3.填訂單時，希望電源電壓，訂製:24V、110V、380VAC
4.控製器紅燈亮有電進入，紅綠燈同時亮開關有電輸出
5.設定的時間，不能交叉設定，應按時間的順序設定
