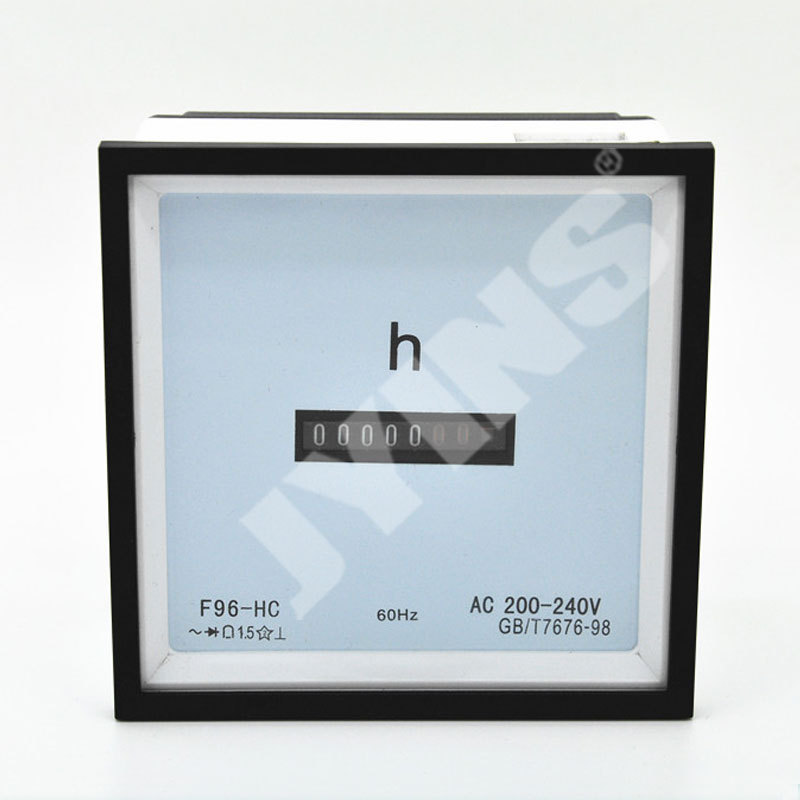

    F96-HC交直流船用計時器 F72-H計時器廠傢
    商品代碼: 4380236
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明





    說明書

    用途及適用方麵:

    本系列機表是直接模擬顯示電測量指示機表,測量直流電流、電壓,交流電流、電壓,頻率,功率因數,相序,功率,同步指示及其它的非電量測量。大量應用於海事船舶,軌道交通,化工防爆,低壓成套裝備,建築設備,發電機組,機械設備等行業的各種交、直流輸配電系統、電力控製屏及用其它電設備上。作用於電測量和非電量測量,是適用於環境條件一般要求較為通用的中高檔機表。

    標準及認證方麵:

    精英機表電器系列指針機表是按照GB/T7676-1998,數顯機表是按照GB/T22264-2008標準生產,其安全性能按照GB4793和IEC61010標準生產。標度盤的刻度線與指針設計符合德國DIN43790和DIN43802標準。機表的外形和開孔尺寸按照GB/T1242和IEC61554標準生產。精英機表電器公司所有產品經過國傢CE認證,並獲得IS0;9001認證。

    板表外殼方麵:

    JY系列底座由阻燃TBT塑料製成,維卡溫度130℃。外殼由阻燃ABS塑料製成,維卡溫度85℃。

    溫度引起的改變量方麵:

    參比溫度為23℃±2℃。13℃~23℃以及23℃~33℃溫度范圍內,溫度影響允許改變量不大於等級指數的±100%。

    安裝位置及安裝方式方麵:

    除非另有規定,通常機表是在垂直位置安裝。其它安裝位置如:水平安裝、傾斜安裝可根據客戶要求製作。相應的準確度等級僅對規定的安裝位置有效。機表分直角90°和廣角250°,兩種指示角度。

    抗振動和沖擊的影響方麵:

    抗振動符合IEC60068-2-6標準; 掃頻范圍:10-55-10Hz; 位移振幅:±0.15mm, ±0.3mm。

    掃頻循環次數:5次; 掃頻速率:10ct/min; 最大加速度:147m/s2(15g), 490m/s2(50g)。

    加速度有效值:6.06g; 振動時間:15min。   抗機械沖擊,符合IEC60068-2-27標準。

    準確度等級方麵:

    JY系列指針機表:交直流電壓表和電流表於1.5級或2.5級,功率表為2.5級,頻率表為2.5級,功率因數表為2.5級。

    過載電流表方麵:

    過載倍數常規為1倍和2倍過載倍數,可由用戶要求定製為1倍、2倍、3倍等。其作用為指示瞬時過載電流的大概值,如電動機啟動時的啟動電流等。

    外附電流分流器方麵:

    直流電流表外附分流器電壓降規格有150mV、100mV、75mV、60mV和50mV等可由用戶要求定製。機表與分流器連接的導線電阻要求在1525mΩ之內,以確保機表準確度。

    表麵標度盤方麵:

    表麵標度盤:采用鋁合金材料,白色漆底,黑色油墨印刷或激光打印印刷。可根據客戶來樣定製標度盤(可定製多種顏色套印)。夜光表標度盤采用PC板。

    零位調節器方麵:

    除無機械零位讀數機表,其餘所有機表均有前置零位調節器,用於調整機表機械零位。

    產品的優點(可更換標度盤)方麵:

    JY系列指針機表,打開封口條,插入或抽出標度盤。交流電流表隻要互感器次級電流相同,就可以更換標度盤,更換後,準確度不變;直流電流表隻要分流器輸出端電信號相同或機表輸入端電信號相同,不同的規格可以更換標度盤,更換後,準確度不變。

    主要技術參數

    名 稱

    代 號

    精 度

    常用規格

    備 註

    交流電流表

    A

    1.5

    0.5-50A

    直接接通

    交流電流表

    A

    1.5

    10/5A-800/5A

    經電流互感器通次級電流

    交流電流表

    KA

    1.5

    1KA-10KA

    經電流互感器通次級電流

    交流電壓表

    V

    1.5

    10V-600V

    直接接通

    交流電壓表

    KV

    1.5

    1KV-35KV

    經電壓互感器通次級電壓100V

    直流電流表

    µA mA

    2.5

    50μA-500μA 1mA-500mA

    直接接通

    直流電流表

    A

    1.5

    1A-15A

    直接接通

    直流電流表

    A

    1.5

    15A-750A

    接外附分流器75mV.60mV.50mV可擴展其他非電量指示,機表如轉速、舵角、溫度、壓力等

    直流電流表

    KA

    1.5

    1KA-3KA

    接外附分流器75mV.60mV.50mV可擴展其他非電量指示,機表如轉速、舵角、溫度、壓力等

    直流電壓表

    V

    1.5

    3V-600V

    直接接通

    直流電壓表

    KV

    1.5

    1KV-3KV

    接外附定值電阻

    頻率表

    Hz

    2.5

    45-55HZ  55-65HZ

    36V.100V.127V.220V.380V

    功率表

    KW.VAR

    2.5

    100V 380V 380-380KV

    經電壓互感器通次級電壓100V經電流互感器通次級電流5-10KA/5A

    功率因數表

    cosφ

    2.5

    COSφ=0.5-1-0.5

    100V/5A 220V/5A 380V/5A

    三相同步表

    S

    2.5

    100V、220V、380/100V



    高阻表

    1.5

    0-5MΩ127V、220V、1mA

    表頭一體化、配絕緣監測機

    電網絕緣電阻監測機

    BMΩ

    2.5

    測500V以下、動力、照明0-5MΩ

    一體化、帶報警

    雙路顯示絕緣電阻監測機

    BMΩ

    2.5

    測500V以下、動力、照明0-5MΩ

    一體化、帶報警

    帶並車指令同步表

    SM

    2.5

    同步點  100V、220V、380V

    電子發光式360度
