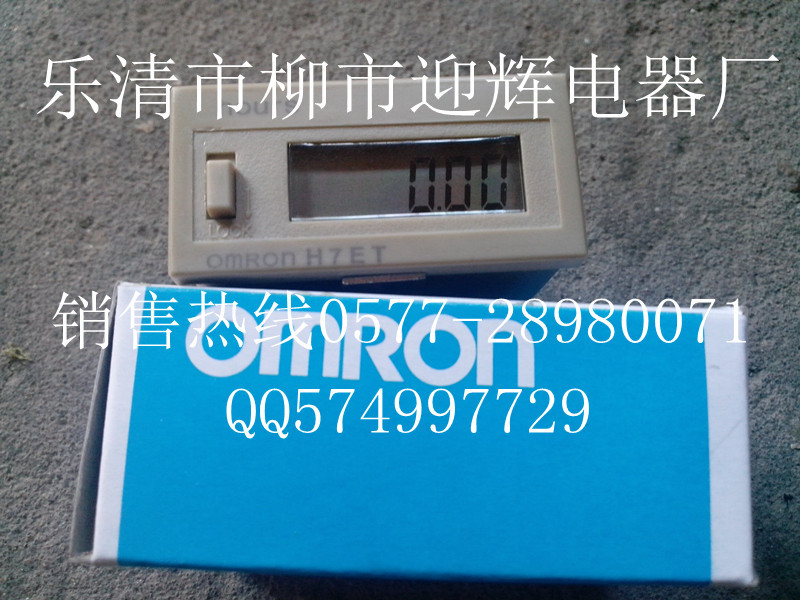

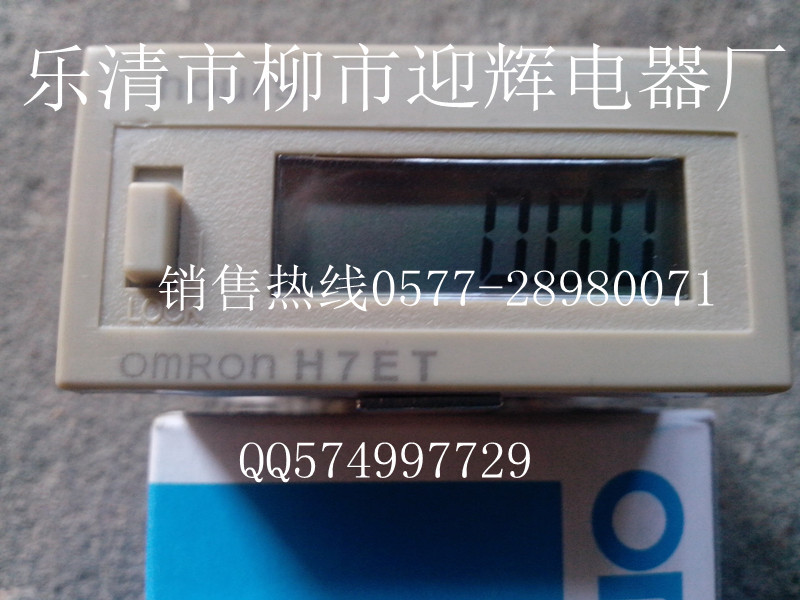

H7ET      H7EC     H7ER      累時  .累計計數器

工作電源：DC24V
                    AC24V、220V、380V
工作方式：加法計數
計數速度：高頻1000次/秒
                    低頻30次/秒
計數范圍：1~99999
輸入信號：接點信號、
                    PNP常開型光電開關/接近開關
停電記憶：10年
觸點形式：一組常開常閉觸點
觸點容量：5A  AC220V(阻性)
SYS-1累計計數器(以下簡稱計數器)適用於交流50/60Hz，額定工作電壓 220V及以下或直流工作電壓24V的控製電 路中作計數元件。
計數器采用專用計數芯片、5位LED數位顯示， 具有計數范圍寬、計數性能 穩定可靠、安裝方便簡單等優點。主要技術數據

1、工作電源：AC220V、110V、36V、24V50/60Hz允許電壓波動范圍為（85%～110%）Ue；DC12V、24V。
2、計數模式：加法計數；
3、計數范圍：1~99999；
4、停電記憶：10年；
5、計數速度：
1)無電壓型(開關、接點)：30次/秒；
2)電壓型(電平輸入)：1000次/秒；6、計數信號：
1)無電壓型適用於開關、接點信號輸入；
2)電壓型適用於電平DC4~30V脈沖信號輸入；
7、復位方式：麵板按鈕開關復零；
8、安裝方式：麵板卡扣式；接線圖

註：接線端子③與④為工作電源(直流時③為負極，④為正極)，①與②為計數信號輸入端。

計數信號輸入

註：③、④為工作電源（直流時③為負極），①、②為機械開關信號輸入。切記：請勿將①、②計數信號輸入和③、④工作電源接反。④為正極

註：③、④為工作電源（直流時③為負極），①、②為電壓信號輸入，電壓為D C 4 ~3 0 V，且②為正極，①為負極。④為正極

註：③、④為工作電源（直流時④為正極，③為負極），①、②為電壓信號輸入，電壓為A C 2 2 0 V，完全取代D H C 1 1 J - A L。

註：特規型 訂貨時需特殊說明

外形及安裝尺寸圖（mm）
