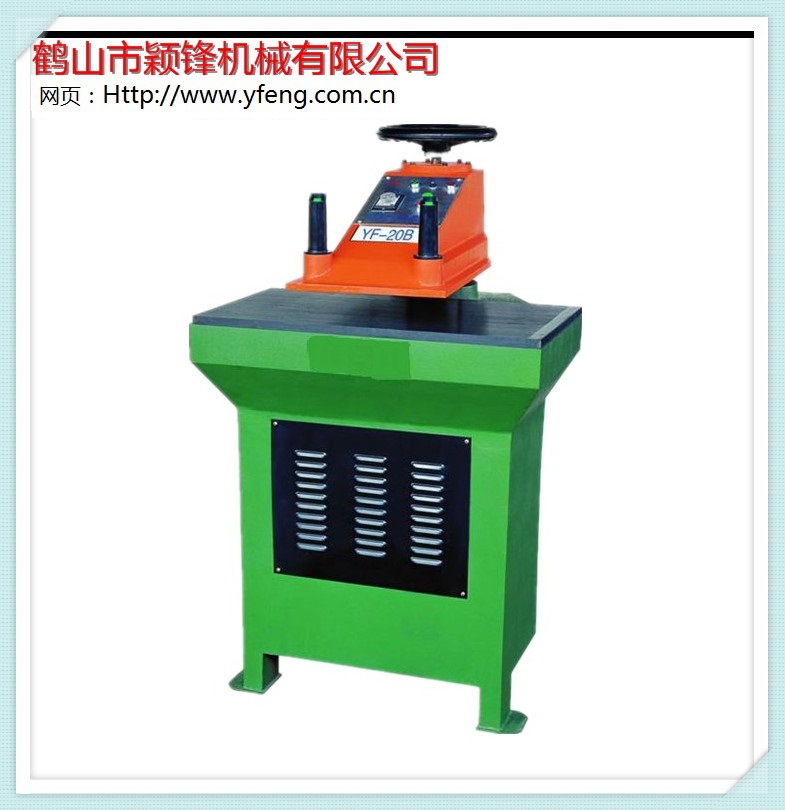

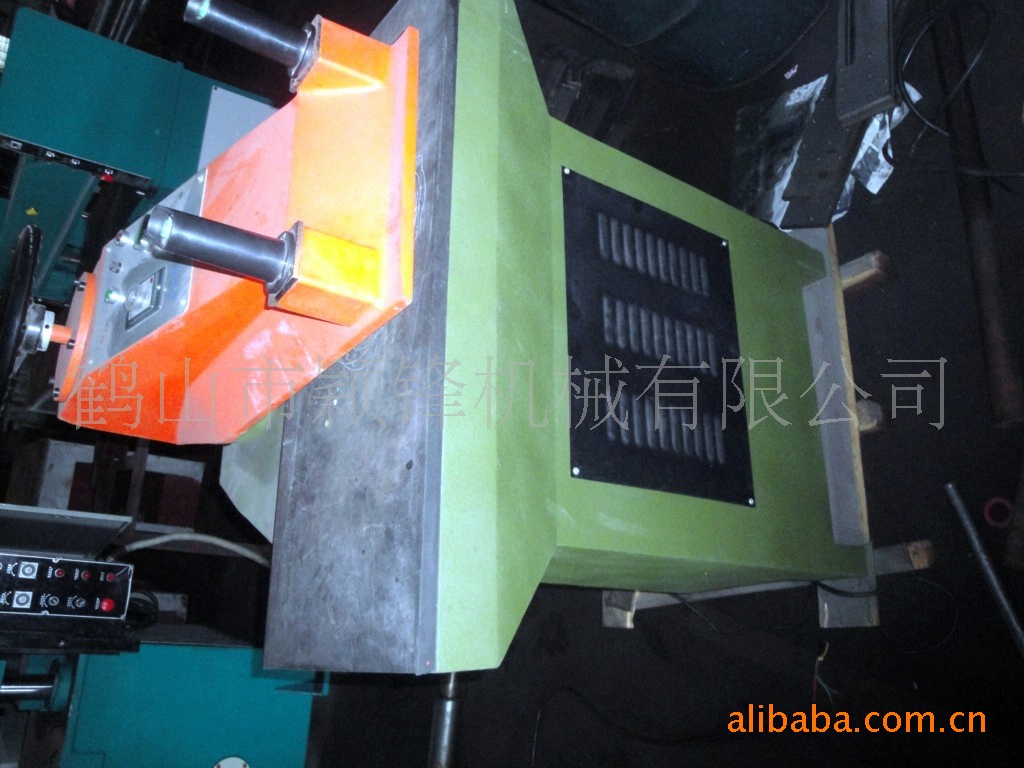

搖臂式油壓裁斷機.B系列

 Hydraulic  Swing  Arm  Cutting  Machine (B TYPE )

適用范圍 application range

用於工業上利用刀模裁斷軟塑料板材、皮革、纖維、棉紡織品、或其它類似材料。

Applied in cutting soft plastic board, leather, fiber, cotton textile and similar materials in cutting model in industry.

特點features

設有自動供油潤滑系統，減少磨損，延長使用壽命。

Automatic lubrication system, reducing wear,

prolonging the using time.

采用電子延時電路控製沖程下限位置，精度高，可提高產品品質。

Electronic relay controlling the lowest stroke position, high precision, guaranteeing the quality of the products.

利用手輪調節擺臂距工作臺高度，簡單、可靠、方便。

Adjusting the distance between the swing arm and the working table by using hand wheel. The operation is simple, reliable and convenient.

規    格： SPECIFICATION  MODEL

操作時應註意事項

  1》裁刀設定時，一定要先放松設定手輪，使設定桿接觸到裁斷點控製開關否則裁刀設定開關轉至ON時，無法產生設定的動作。

  2》工作時裁刀盡量置於上壓板之中央位置，以免造成機械之單邊磨損，影響其壽命。

  3》更換新裁刀，如高度不一樣時，請依設定方法，重新設定。

4》裁斷動作時，手請離開裁刀或斬板，嚴禁用手去扶助刀模而來裁斷，以免危險。

  5》操作人員如需暫離位置時，請務必關掉馬達開關，以免他人不當操作而損壞機臺。

6》請避免超負荷使用以免損壞機器而減少使用壽命

刀模高度的設定

  1》清除工作臺麵膠板上的雜物，將刀模置放於膠板中央。

  2》機器開動後，將設定手輪松開，將“壓力製” 左旋到零位。

  3》把設定開關右旋轉到“刀模設定”方向，裁斷壓板13即開始緩慢下行至貼緊刀模便自 動停下。

  4》把設定手輪推至最下方並將其收緊。回復啟動前04設定開關製（左旋）轉到“裁斷”位置。

5》再按動剎車開關，裁斷壓板就即時回升至最高位置，此時刀模設定完畢。

裁斷點的調整

  1》刀模設定工作完成後，將被裁物料放在膠板上，然後將刀模放在物料上，再將送料板推進裁斷區域內。

  2》分別用雙手按下12裁斷開關，此時裁斷壓板就下降加壓於刀模，至刀模切斷物料後自動回升至起動前的位置停下。

  3》在沖裁物料時，如發現物料沒完全裁斷時，調整03裁斷深度控製器，將“壓力製”向順時針逆方向旋轉；如刀模壓入膠板太深，則將“壓力製”向逆時針方向旋轉，調整時間越長裁斷深度越深，設法調整至刀模輕微壓入膠板為止。

  4》將送料板拉出裁斷區域，取出裁好的物料，就此完成一次沖裁過程。

液壓裁斷機常見故障及解決方法

機器安裝

1.將機器水平固定在平整的水泥地麵上，檢查機器各部分零件是否完好牢固，線路是否暢通有效。

2.清除上壓板和工作臺麵上的污漬雜物。

3.往油箱註入68＃或46＃抗磨液壓油，油麵不得少於濾油網上方25mm.

4.接入380V三相電源，按下油泵起動按鈕，調整並保持電機轉向與箭頭方向一致。

操作說明

1.首先將裁斷深度控製器（微調旋鈕）左旋為零。

2.打開電源開關，按下油泵起動按鈕，空載運轉兩分鐘，觀察系統是否正常。

3.將推拉板，膠板，工件，刀模按先後順序疊放在工作臺中部。

4.對刀模（刀模設定）。

  ①． 松開對刀手柄，自然落底並鎖緊。

  ②． 開關右旋，準備試裁。

  ③． 雙擊綠色按鈕，進行試裁，沖裁深淺由微調控製。

  ④． 微調：轉動微調按鈕，左旋減淺，右旋加深。

  ⑤． 行程調節：旋轉上升高度控製器，右旋行程增加，左旋行程減少瞭，行程可在50-200mm(或50-250mm)范圍內自由調節，正常生產時以上壓距離刀模頂部50mm左右行程為宜。

  特別註意：每次更換刀模，工件或墊板時，須重新對刀設定行程，否則，會損壞刀模和墊板。

  安全事項：

  ①、為確保安全，作業時嚴禁將手及身體其它部位伸進沖裁區域內，維修保養前必須關閉電源，並在沖裁區墊入木塊或其它硬物，以防止泄壓後上壓板失控，造成意外人身傷害。

  ②、特殊情況下，需要上壓板立即回升時，可按復位按鈕即可，停止時，按下電源剎車按鈕（紅色按鈕），整機系統立即停止運作。

  ③、操作時必須雙手擊上壓板上的兩個按鈕，不得隨意改單手，或腳踏操作。

  保養： 經常保持機內的清潔，濾油網每月清洗一次，液壓油每年換一次，工作前應註意檢查機內的油位，當低於規定的液麵時應補充與機內同一牌號的液壓油，不得混合使用。裁料時，應把工件放在工作區的中央，以使機床各處受力均勻，從麵延長機床的使用年限。
