HOB重型拉桿油缸，屬於雙作用油缸，前後缸蓋通過四根螺絲桿連接，拆裝維修方麵，常用於模具行業、包裝機械行業等。標準HOB重型拉桿油缸，使用壓力14Mpa，試驗壓力21Mpa，由於壓力屬於中高壓，油缸各個配件強度要求足夠。





HOB --- 型式：HOB=標準型  HOD=雙軸型

D--- 緩沖型式：無記號=無   D=雙側   F=前蓋側  B=後蓋側

63--- 缸徑：Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ150 Φ180 Φ200

35--- 桿徑：

軸心標準：Φ25 Φ30 Φ35 Φ40 Φ50 Φ60 Φ80 Φ100 Φ100

軸心最大：-    Φ35 Φ40 Φ50 Φ60 Φ80 Φ100 Φ120 Φ120

緩沖用軸心標準：Φ18 Φ25 Φ30 Φ40 Φ50 Φ60 Φ80 Φ100 Φ100

無記號：標準軸心

100--- 行程：

標準行程（mm）

50,100,510,200,250,300,350,400,450,500,600,700,800,900,1000

LB---缸體固定模式：FA=前法蘭型  FB=後法蘭型  LB=腳座型  TC=耳軸型  LA=腳座型 CA=單耳型  CB=雙耳型  CBP CB附PIN  CAB CA+P+CB

Y---軸心固定模式：Y=Y型接頭 YP=Y附PIN I=I型接頭 KG=浮動接頭 PHS=魚眼接頭 T=T型接頭 H=焊套接頭 A=可調螺帽

1.免潤滑性：該產品采用含油自潤滑軸承，使活塞桿無需加油潤滑；

2.可調緩沖性：油缸終端還加裝可調緩沖，是油缸換向時平穩無沖擊（客戶訂貨時需向本公司特殊說明訂購）；

3.安裝形式多樣性：多種安裝附件供客戶根據使用要求來選擇；

4.耐高溫性：可采用耐高溫密封材料，使油缸在180°C高溫條件下正常工作（客戶訂貨時需向本公司特殊說明訂購）；

5.附磁性：油缸活塞上加裝一個永久磁鐵，它可觸發安裝在油缸上的感應開關來感應油缸的運動位置（客戶訂貨時需向本公司特殊說明訂購）；

6.行程可調性：活塞桿端配有一個可調螺母，是油缸在其行程范圍內實現可調（推力F1=拉力F2）；

7.派生多樣性：可在原來的基礎上派生出多樣化的非標產品以此適合客戶需要的各種使用要求。

1.拉桿伸出安裝的缸適用於傳遞直線力的應用場合，並在空間有限時特別有用。對於壓縮用途，缸蓋端拉桿安裝最合適；活塞桿受拉伸的場合，應指定缸頭端安裝方式。拉桿伸出兩端的缸可以從任何一端固定於機器構件，而缸的自由端可以支承一個托架或開關。

2.法蘭安裝的缸也適用於傳遞直線力的應用場合。對於壓縮型用途，缸蓋安裝方式最合適；主要負載使活塞桿受拉伸的場合，應指定缸頭安裝。
3.腳架安裝的缸不吸收在其中心線上的力。結果，缸所施加的力產生一個傾翻力矩，試圖使缸繞著它的安裝螺栓翻轉。因而，重要的是應把缸牢固地固定於安裝麵並應有效地引導負載，以免側向載荷施加於活塞桿密封裝置和活塞導向環。
4.鉸支安裝吸收在其中心線上的力的帶鉸支安裝的缸應該用於機器構件將沿曲線運動的場合。如果活塞桿進行的曲線路徑在單一平麵之內，則可使用方式BB和B帶固定雙耳環的缸；對於其中活塞桿將沿實際運動平麵的每側的路徑行進的用途，推薦球麵軸承安裝SBd。
5.耳軸安裝的缸被設計成吸收在其中心線上的力。它們適用於拉伸(拉力)或壓縮(推力)用途，並可用於機器構件將沿單一平麵內的曲線路徑運動的場合。耳軸銷僅針對剪切荷設計並應承受最小的彎曲應力。

電話：0578-3162333     3555444

傳真：0578-3152335

旺旺：zjhanda    zjhandaye
郵件：[email protected]

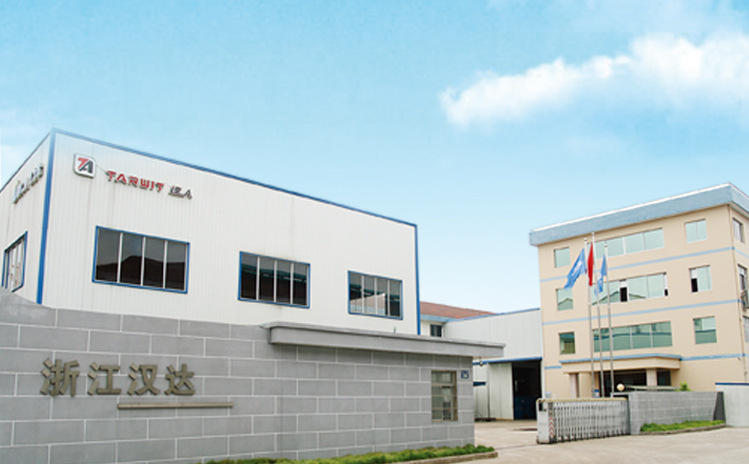

      浙江漢達機械有限公司是專註於液壓及機械設備行業的製造廠傢，液壓元件、液壓系統設計製造上有豐富的經驗。公司坐落於浙江省麗水市壺鎮鎮，地處麗水、金華、臺州三市的交界處，位於縉雲、永康、磐安、仙居四縣市腹地，是縉雲縣的副中心城市和麗水市聞名遐邇的“工業重鎮”。 “奉守信譽、使命必達、開拓創新、製造精品”是漢達公司的質量方針，在這一方針的指導下，公司嚴格導入ISO9000和6S管理，聘請多名高級工程師，購置先進的加工設備和檢測設備，並采用ERP系統（企業資源管理系統）來管理產品的生產和庫存，力求為顧客提供高穩定性、高質量的產品和完善的售後服務。
