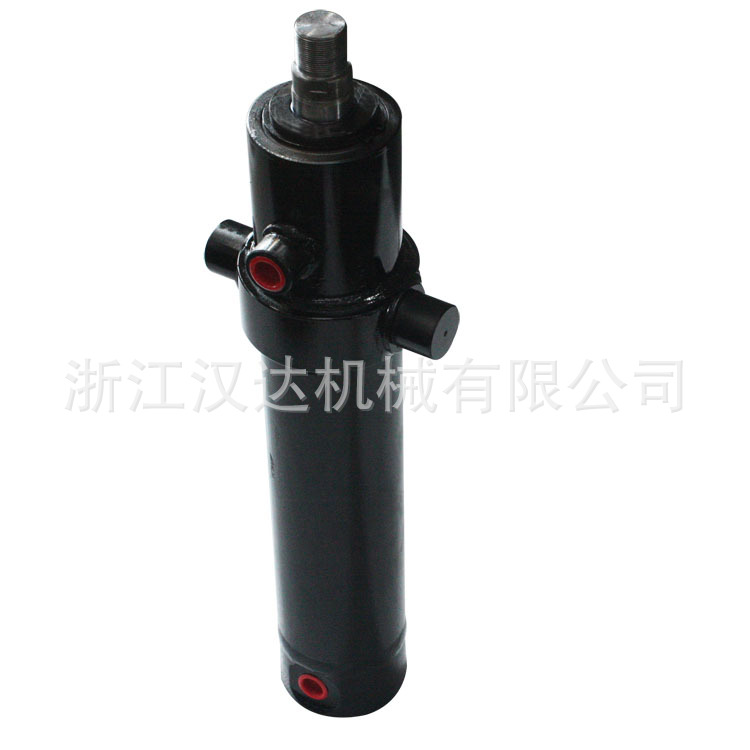

    漢力達廠傢直銷 HSG中間銷軸液壓缸 液壓油缸型號 油缸定做
    商品代碼: 11563336
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    類型 工程用液壓缸 安裝形式 中間銷軸 型號 HSG40*20*180
    壓力范圍 16(MPa) 品牌 HANLDA/漢力達 產品別名 HSG工程油缸
    缸徑 40(mm) 桿徑 20(mm) 加工定製

    undefined
              IMG_78520
    undefined

    特性資料:

    型號類型使用壓力安裝方式適用范圍適用溫度范圍適用速度范圍特殊說明
    HSG40*20*180HSG工程16銷軸-10—+60(℃)8—300(mm/s)

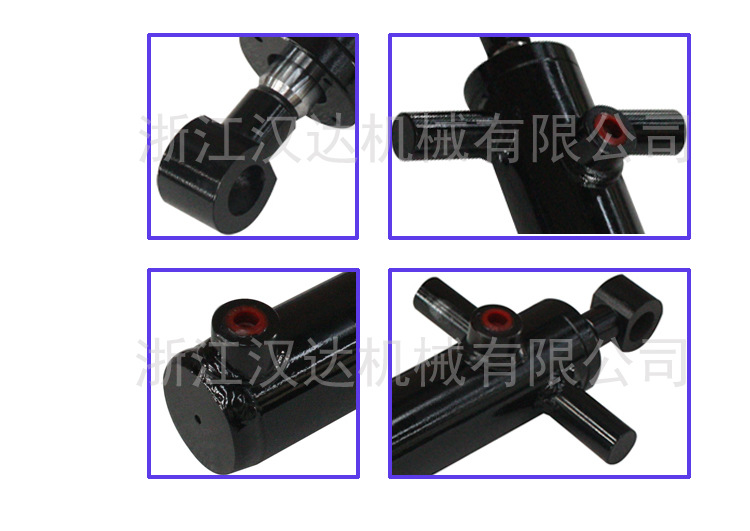

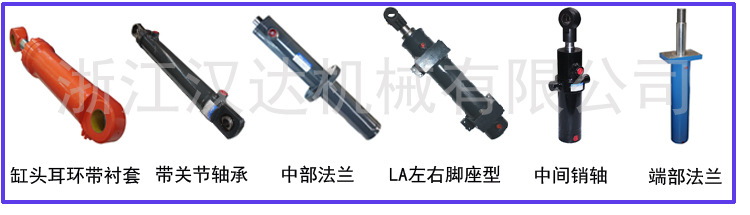

    多種安裝方式:

    undefined

     HSG系列工程液壓缸為雙作用單活塞桿液壓缸;安裝方式多采用耳環型,按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及法蘭連接三種。工程液壓缸主要用於工程機械、重型機械、起重機械及礦山機械等液壓系統中。


    型號

    HSG-L-01-D/dx100-E2501
    HSG-雙作用液壓缸
    L-缸蓋連接方式:L=螺紋式(缸徑≤Φ80);K=卡鍵式(缸徑≥Φ80)
    01-設計序號
    D/d缸徑mm/活塞桿mm
    100-液壓缸行程
    E-壓力等級:E=16MPa G=21MPa
    2-缸頭、缸筒連接方式:
    1=缸頭耳環帶襯套; 2=缸頭耳環帶關節軸承; 3=鉸軸(用於缸徑≥Φ80卡鍵式連接);
    4=端部法蘭(用於缸徑≥Φ80卡鍵式連接) 5=中部法蘭(用於缸徑≥Φ80卡鍵式連接)
    6=後端法蘭(用於缸徑≥Φ80卡鍵式連接)
    5-活塞桿端連接方式:
    1=桿端外螺紋; 2=桿端內螺紋(缸徑≥Φ63); 3=桿端外螺紋桿頭耳環帶襯套;
    4=桿端內螺紋桿頭耳環帶襯套(缸徑≥Φ63); 5=桿端外螺紋桿頭耳環帶關節軸承;
    6=桿端內螺紋桿頭耳環帶關節軸承(缸徑≥Φ63); 7=整體式活塞桿耳環帶襯套(僅用於缸徑=Φ40、Φ 50);
    8=整體式活塞桿耳環帶關節軸承(僅用於缸徑=Φ40、Φ 50)
    0-緩沖部位: 0=不帶緩沖; 1=兩端帶緩沖; 2=缸頭端帶緩沖; 3=桿頭端帶緩沖
    1-油口連接方式:1=公製內螺紋; 2=英製內螺紋
    L1-活塞桿端連接方式: L1=桿端外螺紋; L2=桿端內螺紋▲
    0-工作介質: 0=機油、液壓油; W=高水基(乳化液)
    註:型號說明中凡標有▲ 的目前均按非標處理。



    undefined
    undefined

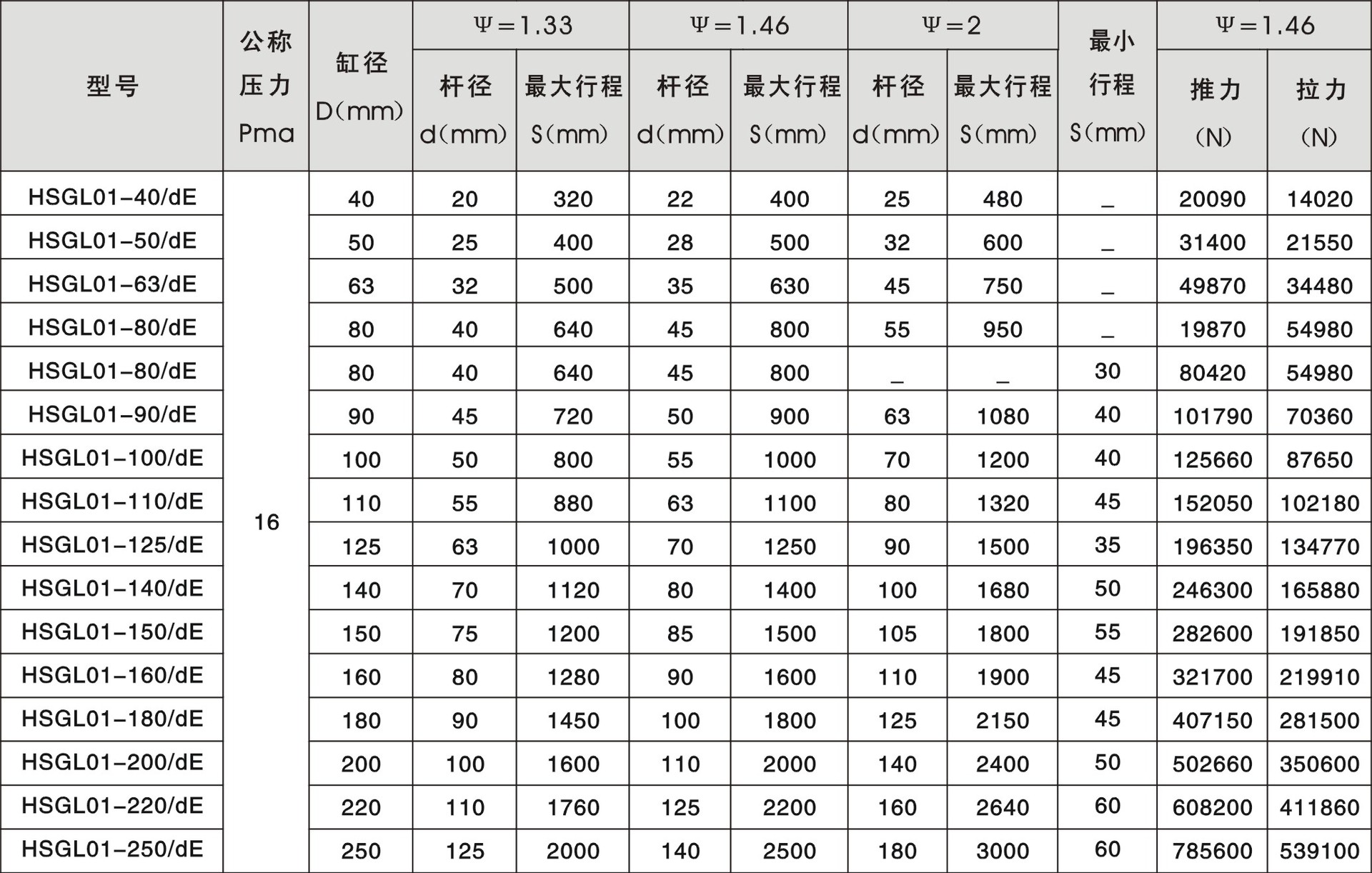

    註:1、速比為活塞腔有效麵積和活塞腔有效麵積之比。

          2、最大行程原則上是:速比=1.33時,S=8D;速比=1.45時,S=10D;速比=2時,S=12D(D為缸徑)

          3、最小行程S不包括缸頭、鋼筒連接方式為較軸及中部法蘭型。
