    XTC103系列油壓沖床
    商品代碼: 4376980
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明





    簡要說明:

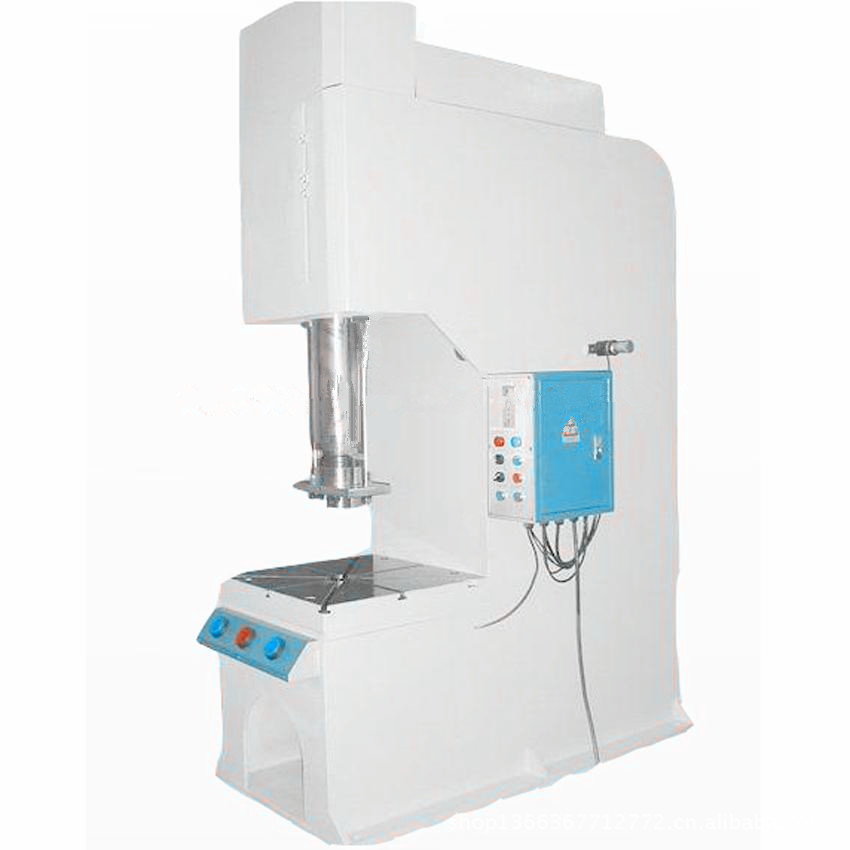

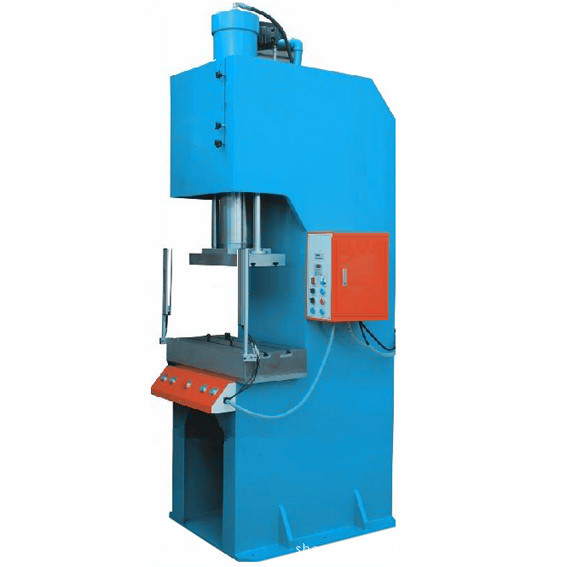

    落地式C型油壓拉伸機,弓型單柱油壓沖床,該系列產品廣泛用於各種材料的沖孔,壓印,整形,各類五金件鉚接,沖壓,拉伸等,各種小型零部件的壓裝、裝配。

    適用范圍:

    本系列液壓沖床廣泛適用於各種材料的沖孔,壓印,整形,鉚接.彎曲,剪切,拉伸,各種小型零部件的壓裝、裝配、打印等.用於高精密電子產品、五金配件、塑膠件。沖壓、沖孔切斷折彎等,是一種多用途壓床,,是廣大廠商提高質量的優選產品.

    產品特點:

    1.機架采用落地C型鋼體結構,裝有上工作板,下壓平穩工作麵更廣,利於更大模具工作作業.
    2.油壓系統為內藏式,不占空間,回路特別設計,構造精簡故障少,保養容易.
    3.加壓壓力大小;上下限位行程以及速度均易調整;以利各種不同之工作,並提高作業效率.操作方式,雙手按鈕操作,急升按鈕,作為標準型.可依客戶指定裝設安全紅外線光柵保護手
    4.該系列液壓壓床以1-15MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.總耗電功率不超過5.5KW.
    5.該系列設備以液體作為介質來傳遞能量,控製靈活,易實現自動化,運行速度勻速平穩,與氣壓設備相比,出力調節范圍大,獨立性強,性能更穩定,能大大提高產品的壓裝質量。
    6.設備待機時噪音不超過80分貝.
    7.分手動和半自動兩種控製方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕。
    8.該系列壓床的壓裝行程一般通過計時器,壓力開關,位置感應器,或客戶本身的模具進行控製
    9.壓裝主軸的回升高度,可通過計時器,或位置感應器任意行程范圍內調整.
    10.主軸的下降回升速度勻為10tf為120MM/S, 20tf為110MM/S, 30tf為100MM/S.50tf為90mm/s
    11.壓力、行程、保壓時間、閉合高度客戶均可自行調整,方便操作;
    12.該系列液壓機械出力范圍有10tf-50tf.可選.(1tf=1000kgf=9.8KN)

    13.出力10T-50T可供用戶選擇,工作臺另可加裝回轉分度盤及自動接送料等,也可按客戶需求非標訂製。

    主要參數如下:

    規格

    XTC103B-10T

    XTC103B-15T

    XTC103B-20T

    XTC103B-30T

    XTC103B-50T

    理論出力

    10T

    15T

    20T

    30T

    50T

    行程范圍

    300mm

    300mm

    300mm

    300mm

    300mm

    最大工作高度

    400mm

    400mm

    400mm

    400mm

    400mm

    工作臺麵積

    500400mm

    500400mm

    500400mm

    500400mm

    500400mm

    油缸下壓速度

    120mm/sec

    120mm/sec

    110mm/sec

    100mm/sec

    90mm/sec

    油缸慢壓速度

    0-50mm/sec

    0-50mm/sec

    0-50mm/sec

    0-50mm/sec

    0-50mm/sec

    油缸上升速度

    150mm/sec

    150mm/sec

    120mm/sec

    110mm/sec

    100mm/sec

    操作壓力

    13Mpa

    13Mpa

    16Mpa

    17Mpa

    16Mpa

    軸孔尺寸

    φ3040L

    φ3040L

    φ4040L

    φ4040L

    φ4040L

    電源

    AC380V三相

    AC380V三相

    AC380V三相

    AC380V三相

    AC380V三相

    馬達功率

    3HP(2.2kw)

    5HP(3.7kw)

    5HP(3.7kw)

    5HP(3.7kw)

    7.5HP(5.5kw)

    操作種類

    自動/手動

    自動/手動

    自動/手動

    自動/手動

    自動/手動

    操作方式

    雙手操作

    雙手操作

    雙手操作

    雙手操作

    雙手操作

    油容量

    80L

    120L

    120L

    150L

    150L

    本機重量

    1000kg

    1200kg

    1500kg

    1800kg

    2200kg

    售後服務:

    整機售後免費保修一年,終身維護
