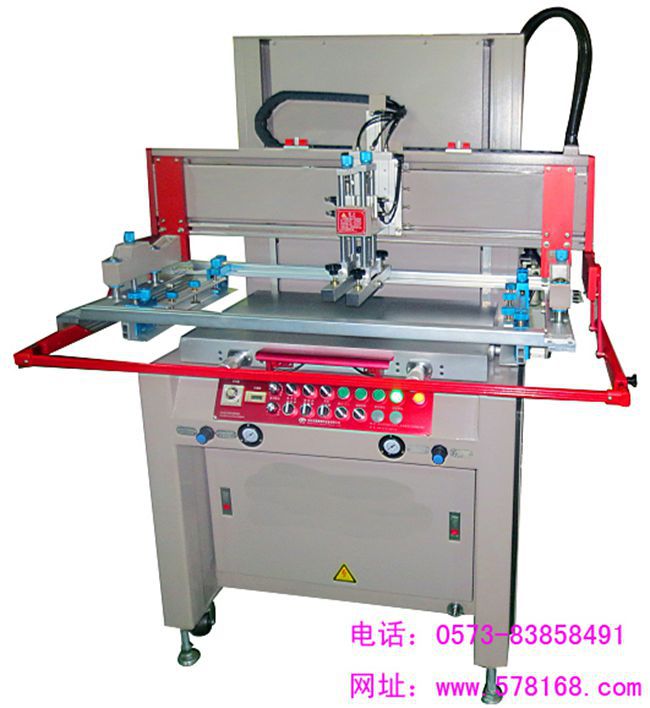

精密網印機RX-4060
儒鑫公司是集研發、製造、銷售、服務為一體的企業，專註於絲印移印及輔助設備的開發和製造。我司產品的關鍵部件選用西門子、三菱、飛利浦、施耐德等日本、臺灣、歐美國際知名品牌。
精密網印機RX-4060廣泛適用於精密電子、印製線路板（PCB）、柔性線路、陶瓷貼花、銘板、導光板、薄膜開關、FPC、LED、PVC、塑料、金屬、木材、玻璃等印刷。
詳細介紹如下：
項目 | RX-4060 | 吸風孔徑&孔距 | Φ1.3mm&15mm*15mm |
印刷臺板尺寸 | 520mm*720mm | 臺板微調 | ±10mm |
最大印刷麵積 | 400mm*600mm | 最大產能 | 600~900h/p |
吸風麵積 | 420mm*630mm | 工作臺高度 | 800±50 |
最大裝框尺寸 | 950mm*600mm | 采用電源 | 3相 380V 50Hz |
網框高度 | 20mm～35mm | 耗電量 | 約3KW |
網框上升高度 | 250mm | 氣源壓力 | 0.4～0.6 |
印件厚度 | 0～30mm | 耗氣量 | 1～3L/C |
印刷角度 | ±45° | 機器外形尺寸（長*寬*高） | L1450mm*W1000mm*H1700mm |
RX-4060機主要性能：
1.立式升降式結構，網版垂直式升降采用電動，印刷頭左右動作采用電動驅動。
2.網板升降和印刷升降過程采用獨立驅動源，動作協調、速度穩定可調。
3.機器采用PLC控製系統。
4.變頻馬達驅動印刷刀架，光電眼控製行程，獨立調校。
5.設用手動/半自動/全自動三種模式，印刷間接時間數字控製。
6.進口伺服電機雙連桿驅動網板上下升降，動作平穩。
7.左右雙離網裝置，確包承印物不會粘板。
8.獨立設計的機頭升降裝置，刮墨刀/回油刀、網版裝卸和網版清洗方便。
9.刮印和回墨的角度可調節，氣動自動同步離網功能。
10.自動完成前、後、左、右45°-90°移位到復位循環。
RX-4060機配置說明：
1、采用進口馬達升降與印刷系統，機器定位平穩、精確、迅速；
2、采用微電腦PLC電路控製系統，確保指令數據準確無誤；
3、采用進口直線導軌印刷行程導向，確保印刷精度；
4、印刷狀態可分為自動、半自動、手動，可依產品印刷要求自行選擇調整；
6、工作臺設有三向微調手柄，內置離網裝置，提高生產效率；
7、臺板為鑄鋁件封不銹鋼麵板，平麵精磨處理.
儒鑫機器各部位細節展示：
印刷采用直線導軌，保證瞭機器在運行過程中更加平穩。

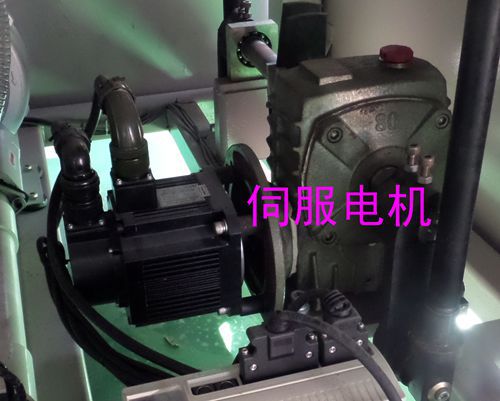

網版垂直式升降采用伺服馬達驅動使機器更加穩定。

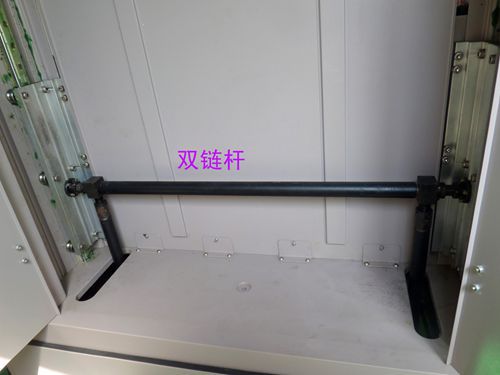

采用國傢專利技術的雙連桿平衡升降，使機器運行更加穩定。
設備采用鑄鋁臺麵，使臺麵平整度大幅度提升，最大程度上滿足瞭客戶追求印刷精確度的要求。

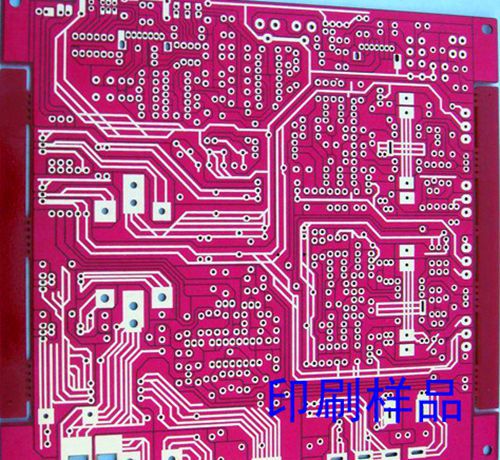

印刷樣品：
RX-4060絲印機配置清單（所有配件原裝）
主要結構配置 | 名稱 | 規格 | 品牌/產地 | 備註 |
機架 部分 | 主體方通 |
| 深圳攀寶 | 表麵烤漆處理 |
主體冷軋鋼板 |
| 深圳攀寶 | 表麵烤漆處理 | |
周圍護板 | 1.5MM冷板 | 深圳攀寶 | 表麵烤漆處理 | |
地腳輪 |
| 3分 |
| |
地腳杯 | M22 | 自製 |
| |
地腳絲桿 | M22 | 自製 |
| |
立柱 升降部分 | 升降驅動 | 750電機 | 愛得利 |
|
升降導向 | 鍍鉻光軸 | 進口 |
| |
立柱滑塊 | 特殊定製鋁型材 | 自製 |
| |
立柱 | 特殊定製鋁型材 | 自製 |
| |
軸承 | 638-ZZ | 通達 |
| |
滾針軸承 | RNA6902 | 國產 |
| |
連桿 | 45# | 自製 |
| |
連桿套 | 45# | 自製 |
| |
調心軸承座 | 特殊定製鋁型材 | 自製 |
| |
減速機 |
| 國產 |
| |
曲柄 | 特殊定製鑄鐵件 | 自製 |
| |
橫梁部分 | 印刷驅動 | 400W電機 | 愛得利 |
|
印刷導軌 | HGH20型 | 臺灣上銀 |
| |
印刷橫梁 | 特殊定製鋁型材 | 自製 |
| |
印刷同步輪 | 16H | 國產 |
| |
印刷同步帶 | 1000H | 國產 |
| |
印刷機頭部分 | 機頭抬版驅動 | 氣缸 | SMC |
|
機頭抬版導向 | 交叉導軌 | 國產 |
| |
刮刀/墨刀切換驅動 | 氣缸 | SMC |
| |
刮刀/墨刀切換導向 | 鍍鉻光軸 | 進口 |
| |
刮刀 | 特殊定製鋁型材 | 自製 |
| |
墨刀 | 特殊定製鋁型材 | 自製 |
| |
臺板 部分 | 臺板麵板材質 | 不銹鋼 | 奔翔 |
|
軸承 | 6000 | 通達 |
| |
臺板軸承套 | 45# | 自製 |
| |
臺板調節絲桿座 | 45# | 自製 |
| |
臺板調節絲桿 | 45# | 自製 |
| |
臺板 | 特殊定製鑄鋁件 | 自製 |
| |
網夾，網夾臂，及網框架部分 | 離網驅動 | 氣缸 | SMC |
|
網框架 | 特殊定製鋁型材 | 自製 |
| |
網夾鎖緊手柄 |
| 國產 |
| |
網夾 | 特殊定製鋁型材 | 自製 |
| |
網夾臂 | 特殊定製鋁型材 | 自製 |
| |
離網導向 | 鍍鉻光軸 | 進口 |
| |
電 控 部 分 | 空氣開關 |
| 正泰 |
|
繼電器 |
| 斯耐德 |
| |
PLC控製器 |
| 艾默生 |
| |
電磁閥 |
| 億太諾 |
| |
交流接觸器 |
| 正泰 |
| |
急停 |
| 先澤 |
| |
按扭 |
| 先澤 |
| |
斷路器 |
| 斯耐德 |
| |
行程感應器 |
| 陽明 |
| |
安全裝置 | 安全框架 | 氧化鋁合金型材 | 自製 |
|
安全剎車 | 紅色氧化剎車桿 | 自製 |
| |
安全升降 | 感應開關控製 | 自製 |
|
