    供應 快速三維扣板機 三維扣板加工設備 3D板成型機
    商品代碼: 4375392
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    SDC13244

    SDC13240
    7

    1

    2

    3


    SDC13621
    SDC13644

    160噸四柱液壓機

    SDC13567

    DSC00933

    SDC13391

    SDC13655

    SDC13654

    SDC13365

    DSC00916

    DSC00919

    DSC00923


    SDC13623

    SDC13587_旋轉

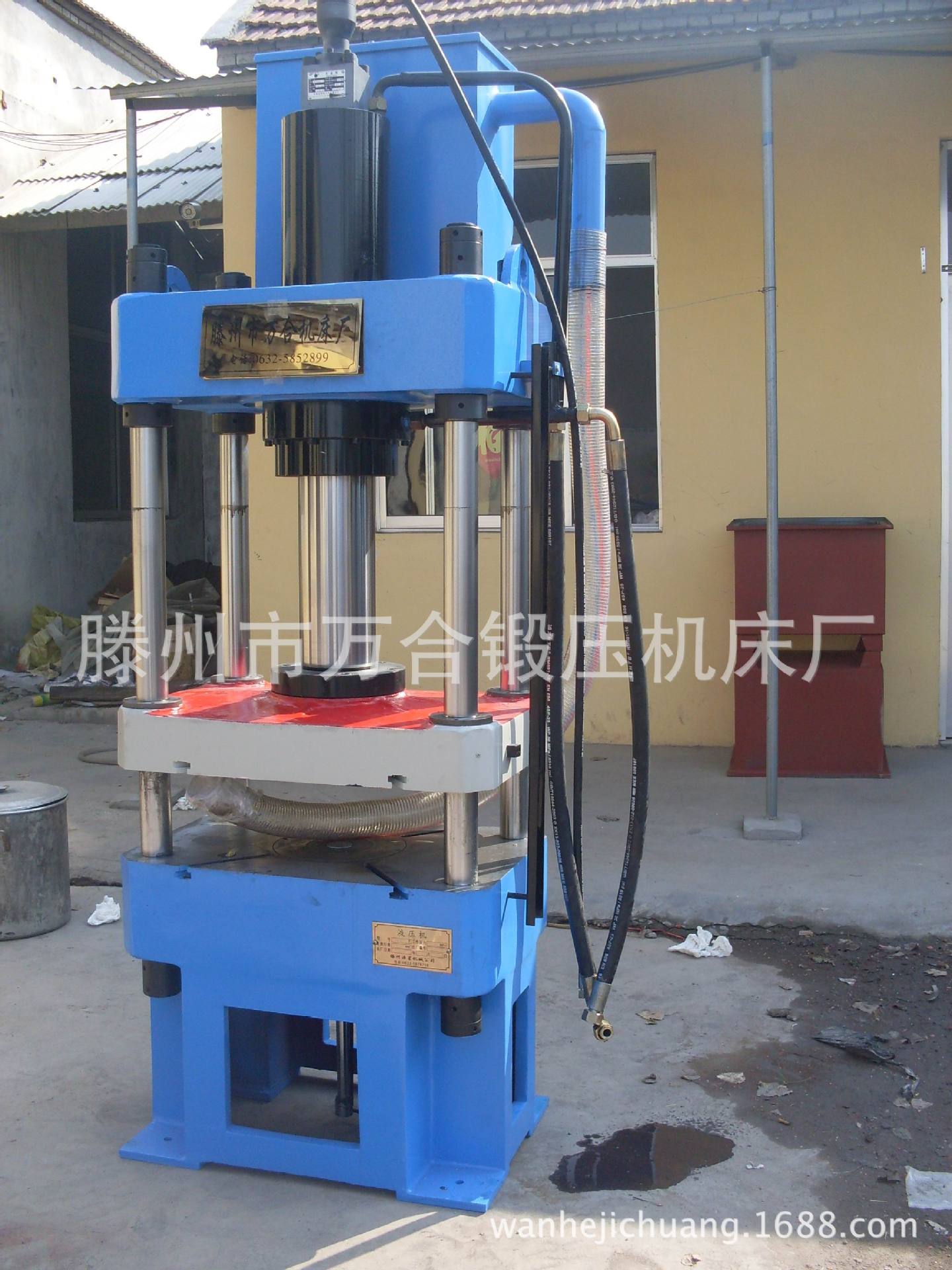

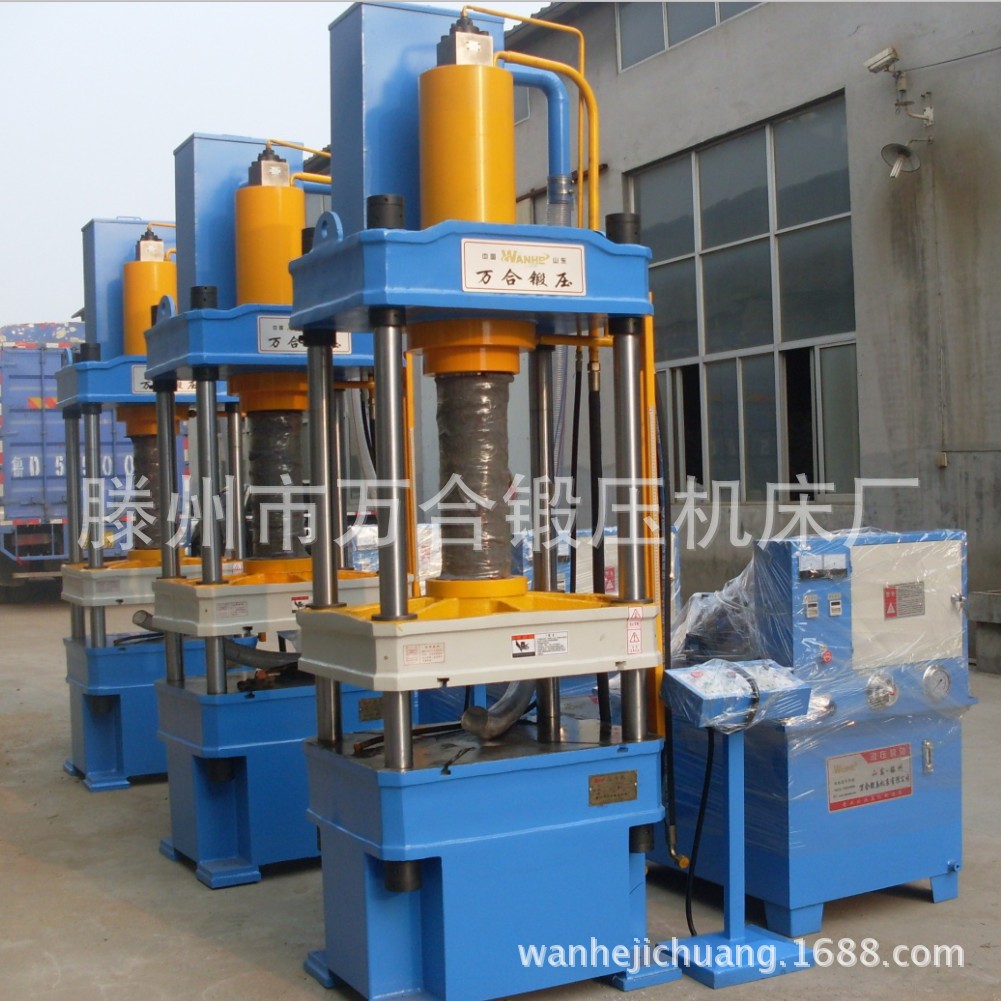

    產品名稱:三維扣板液壓機

    本機適用於金屬材料的壓製工藝。如:金屬沖壓彎曲、翻邊、薄板拉伸和金屬零件的壓裝、校正、冷擠等。還可實現塑料製品、粉末製品的壓製成型工藝。



    ※特點:三梁四柱結構,經濟實用,液壓控製采用插裝閥集成系統,減少泄露點,動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝,具備保壓延時功能,工作壓力行程可在規定的范圍內調節,采用按鈕集中控製,可實現手動、半自動、自動三種操作方式。

    一、技術參數

    四柱三梁參數

    液壓缸工藝:

    1.缸底、鋼筒、活塞、活塞桿整體鍛打,材料:45#鋼。

    2.活塞導向套、支撐導向環鑲註磷銅代替傳統的尼龍材料,大大的提高瞭導向的穩定性和耐磨性。

    3.活塞桿離瞭氮化,表麵滲碳淬火,深度:0.03mm~0.04mm,電鍍硬鉻,層厚0.04mm~0.05mm

    4.立柱采用45#中碳鋼,進行調質處理,表麵淬火處理,電鍍硬鉻層厚0.04mm~0.05mm

    三、液壓系統選配:

    1.手動集成系統:型號YN32100HXCV 生產廠傢:山東濟寧金易德機械有限公司

    2.柱塞泵  : 型號:40YCY141B   生產廠傢:江蘇啟東宏達高壓油泵公司

    3.電機:型號7.5Kw  立臥兩用—4極  生產廠傢:山東榮城電機有限公司

    4.充液閥:型號:CF50   生產廠傢:江蘇如皋白蒲鑄造有限公司

    5.電器:生產廠傢:德力西

    6.行程開關:生產廠傢:德力西

    7.液壓油缸:盲孔鍛打

    8.油缸密封圈:沈陽通用

    9.壓力表:指針式  杭州機表廠

    四、機器結構

    機身由上橫梁、活動橫梁、下橫梁,4根立柱組成。進行去應力處理,缸體采用45#鍛件。活塞桿50#鍛鋼離子氮化。硬度達到HRC45-50

    五、動力系統

    液壓系統采用國內先進的二通插裝閥集成系統佈局合理,結構緊湊、振動小、泄漏少、過油通徑大、噪音小等特點。

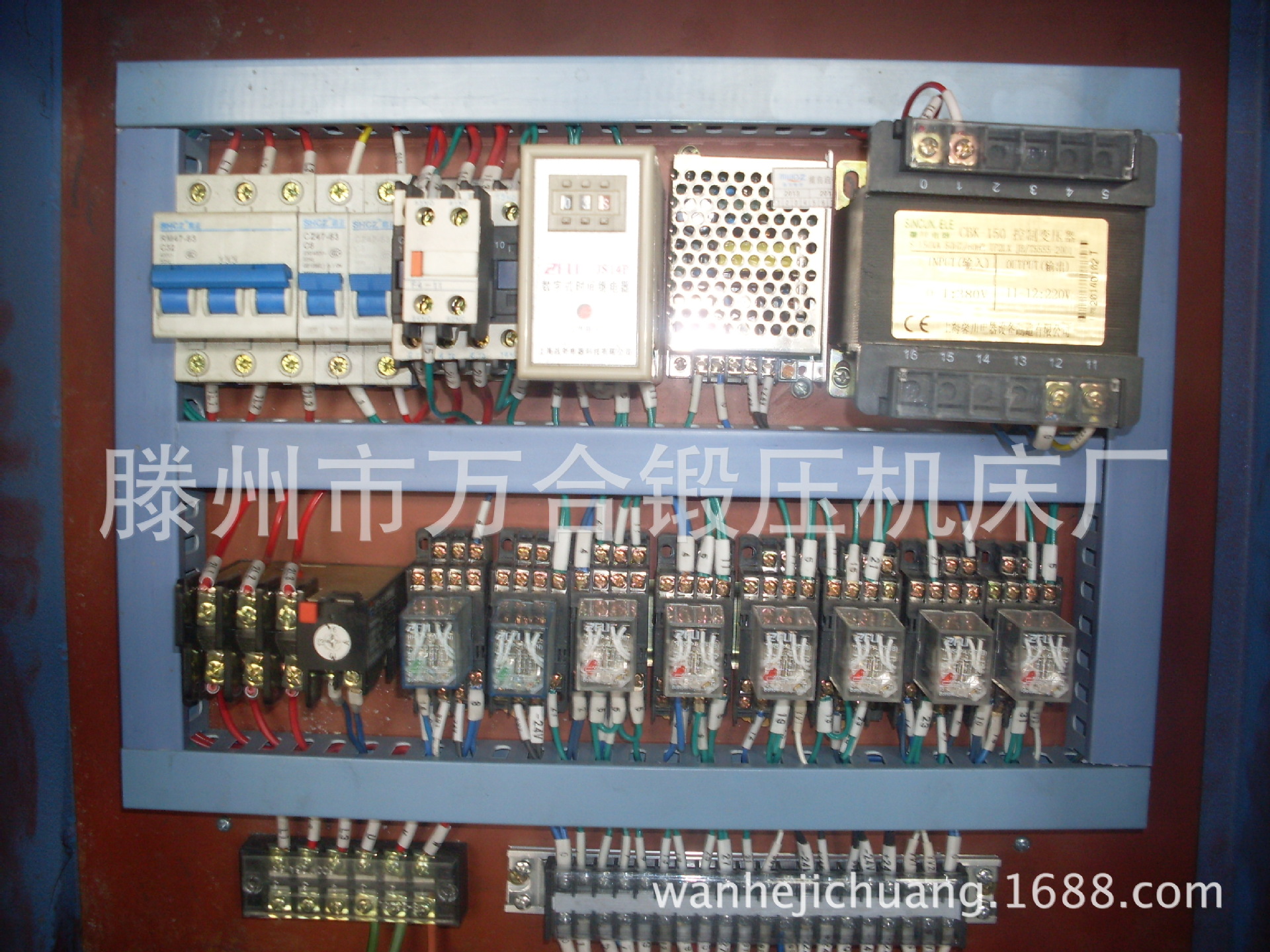

    六、電控系統

    機器配備電動、半自動兩種工藝方式。采用按鈕集中控製。本機器的工作壓力,壓製速度和行程范圍可根據需要在規定范圍內任意調節。

    七、裝箱附件:

    1.油封     5

    2.O型圈   5

    3.組合墊   5

    八、設備出廠時提供下列資料

    1.設備使用說明書一份(含地基圖、液壓原理圖電氣原理圖、總圖、維護保養手冊等)

    2.合格證書一份

    九、安裝調試

    1.甲方負責安裝調試並交付使用。機器的起吊設備由乙方提供。乙方需組織合適的起吊工具及人員協助。設備運抵乙方廠內後,乙方負責卸貨。

    2.安裝調試時間不超過2個工作日。乙方提供必要的輔助物資。(如液壓油、墊鐵等)提供安全、完善的安裝、調試環境。為人員安全設備的完好提供保障。

    十、售後服務

    1.機器從交貨之日起提供一年保修。在保修期內免費提供零件及服務。機床發生故障後,甲方會在收到乙方信息後4小時有明確答復。24小時內到達故障現場。

    2.在機器保修期滿之後,甲方仍能提供廣泛而優惠的技術支持及備件的供應。





    為進一步提升萬合產品在客戶心目中的品牌形象,真正做到“誠信為本,服務至上”,讓客戶買得稱心、用得舒服、用後放心,特向國內外新老用戶承諾如下:
      一、嚴格按國際質量體系認證標準來規范我們的產品設計、製造、安裝、售後服務行為,用我們的真誠、熱情、執著和追求,全心全意為客戶奉獻最佳的設備配置方案一流的產品質量,周到的安裝、維修服務。
      二、為方便客戶及時傳遞安裝、維修信息,我公司的售後服務熱線:0632---5852899、13406323555,歡迎隨時拔打垂詢。
      三、為保證在第一時間內趕到安裝、維修現場,我公司為之建立瞭體系完整的售後服務隊伍。保證在最短的時間內為您解除後顧之憂。
      四、我公司對售出產品的“三包”規定是一年保修、終身維護。凡購我公司產品,從安裝調試結束之日起,一年之內,出現影響設備使用故障的,一律免費維修,超出一年的,實行終身維護。
      五、熱忱歡迎廣大新老用戶,以一次合作、終身為友為信條,經常向我們提供產品設計、產品質量和售後服務方麵的改進方案和建議。
      以上各點售後服務承諾,我們一定信守諾言,言必行、行必果。我們將與廣大客戶共創雙贏!

    網址:www.tzwhjc.com

    www.sdyeyaji.com




        竭誠歡迎社會各界人士光臨指導,或來電來函洽談業務! 我們真誠歡迎新老客戶前來洽談、惠顧!
