一、平臺選擇：

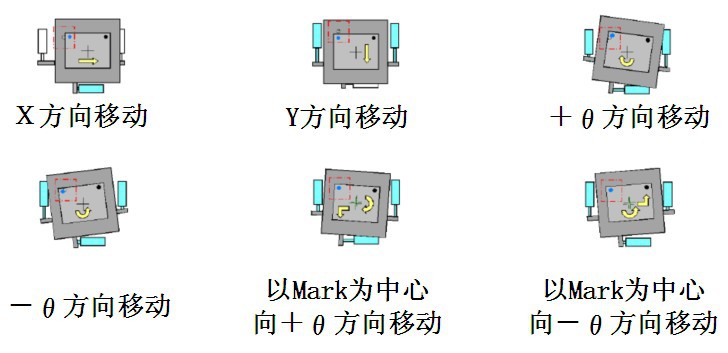

FPS-1000系列目前最多同時支持4平臺，客戶可以根據需要選擇合適的平臺個數；選擇平臺個數後還需要分別選擇每個平臺的類型，目前支持的平臺類型有：UVW、XYQ、QXY、YQ+X、XQ+Y；配置完成後點擊按鈕“下一步”，進入下一個頁麵；

二、相機檢查：

FPS-1000系統目前支持的圖像采集卡有：FVC05、RICE-001、GP440以及SENTECH全系統USB相機；在下麵的頁麵需要選擇采集卡連接相機的配置文件類型，其中FVC05及RICE-001同一塊板塊不同通道隻能連接同種相機，而GP440不同通道需要分別配置相機類型；選擇完成，點擊“下一步按鈕”

三、定位設定：

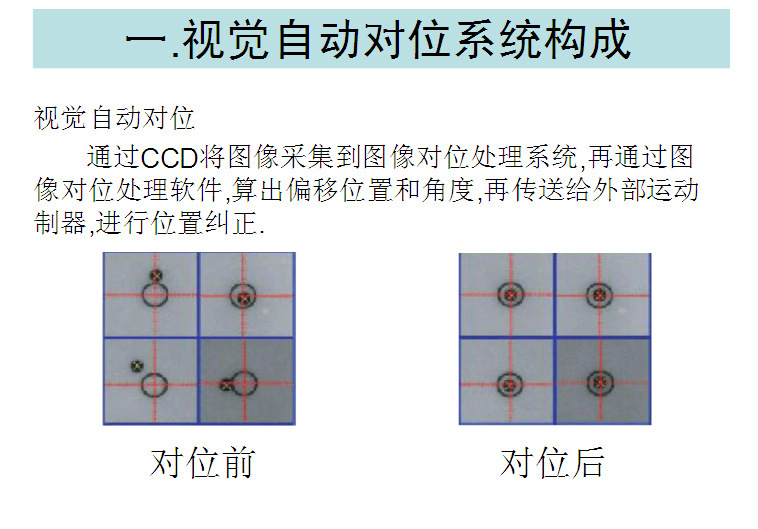

FPS-1000系統每個對位位置目前隻支持2點對位方式；下麵頁麵中隻需要現在“位置1”及“位置2”使用的板塊的通道，如果2點采用不同相機對位，需要“位置1”及“位置2”選擇不同的相機通道；如果采用單相機移動方式對位，需要“位置1”及“位置2”選擇相機的相機通道。“位置3”及“位置4”目前沒有使用，請設定為“無效”。

“通訊端口設定”需要選擇FPS-1000系統主機與當前設定平臺通訊的端口號；

“軸卡選擇”

四、硬件關系一覽表：

      此頁麵隻作為顯示使用，無需設定

上述四個設定頁麵隻是在初次設定時才會顯示，完成初次設定後將，下次啟動將直接進入主界麵。點擊“確定”按鈕，進入下麵頁麵，由於品種文件沒有設定模板，因此初次會彈出“XYQ#1導入品種文件失敗”，需要在“品種設定”中完成設定後再次“運行”可以消除此錯誤。
