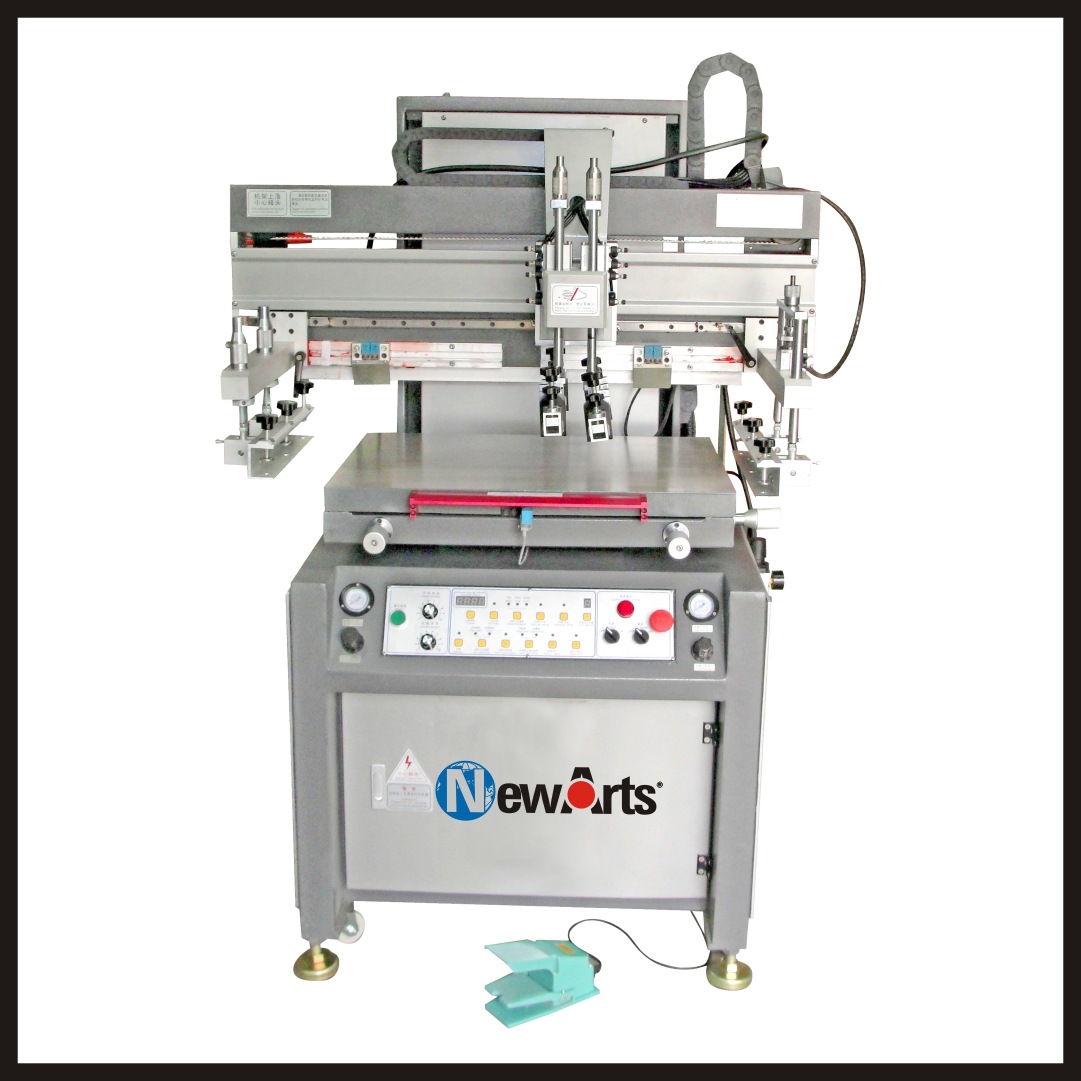

    XCY-5070II高精密垂直平麵網版絲印機
    商品代碼: 4374474
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    應用范圍:

    精密標牌銘板、彩晶玻璃、廣告裝璜,PCB線路板,導光板、薄膜開關、鏡片視窗各種PC材料等精密平麵絲網印刷



    性能特點:

    1、印刷傳動使用電機驅動,同步帶傳動,動作靈敏,速度均勻,快慢可調;

    2、升降由電機驅動,變頻調速,整機運行平穩;刮刀和回墨刀有氣壓調節裝置,並且印刷厚度大小可調;

    3、真空吸附固定印件;

    4、工作臺板有左右、前後微調裝置,對版更準確、方便;

    5、配有安全裝置,使印刷頭停在上方位置,具有可靠的安全性;

    6、電控單元由微電腦集中控製,整機的操作更加簡單、靈活,維修簡易。



     基本參數



    XCY-5070II

      印刷麵積mm

    500*700

      平臺尺寸mm

    600*800

      承印厚度mm

    ≤50

      套印精度mm

    ±0.01

      印刷壓力Kgf/cm2

    4.0-8.0

      最高印次/Hr

    400-600

      電源/功率V/KW

    380/2.3

      外形L×B×H mm

    1300*970*1620



    結構部分

    項目

    配件名稱

    配置說明

      基本結構

    結構

    立式



    機架

    鋼結構焊接

    焊接,平麵精磨加工

    橫梁

    鑄鋁合金橫梁

    鑄造鋁合金

    滑套



    鋁合金

    導柱

    銀鋼枝

    臺灣產高頻加硬鋼軸

    底座

    鑄鐵底座

    鑄造-HT鑄鐵

      機架升降

    升降驅動

    減速機變頻驅動

    臺灣工機減速機、臺灣大同電機,臺灣士林變頻器

    升降導向

    雙立柱

    臺灣產高頻加硬鋼軸

      印刷拖動

    印刷驅動

    變頻拖動系統

    臺灣萬鑫變頻電機、臺灣士林變頻器

    印刷導向

    直線方導軸

    臺灣上銀導軌

      版架系統

    網版夾緊

    機械氣動組合

    鋁製手柄、博世億日氣缸、電磁閥

    離網系統

    氣動

    博世億日氣缸

    刮墨系統

    氣動

    博世億日氣缸、刻度顯示壓力微調

      平臺系統

    是否吸氣

    吸氣

    上海富力高壓風機、吸風電磁閥

    平臺微調

    吸氣平臺

    刻度顯示精密微調

    平臺結構



    平臺自產

      控製系統

    控製電路

    單片

    眾立單片麵板控製/麵板

    電氣組件



    歐姆龍中間繼電器、、HLW感應開關,正泰空氣開關,LG交流接觸器,金環宇主電纜線,歐羅特開關按鈕

    氣動組件



    博世億日電磁閥及油水分離器

      安全裝置

    安全框架



    氧化鋁合金型材

    安全剎車



    紅色氧化剎車板/安全標示

    安全升降



    博世億日氣缸、電磁閥
