一、概述

絲印機是線路板生產工藝中不可缺少的設備，本機主要用於線路板的印刷工作，配有各種必要的調整機構，以滿足印刷線路板的技術要求。

技術參數：

臺麵尺寸：700×800 mm

最大網框尺寸：700×800 mm

最大印刷麵積：400×600 mm

工作臺微調范圍：±50 mm

外形尺寸：1060×600×1050 mm

燈管功率：22W

工作電源：220V ，50HZ

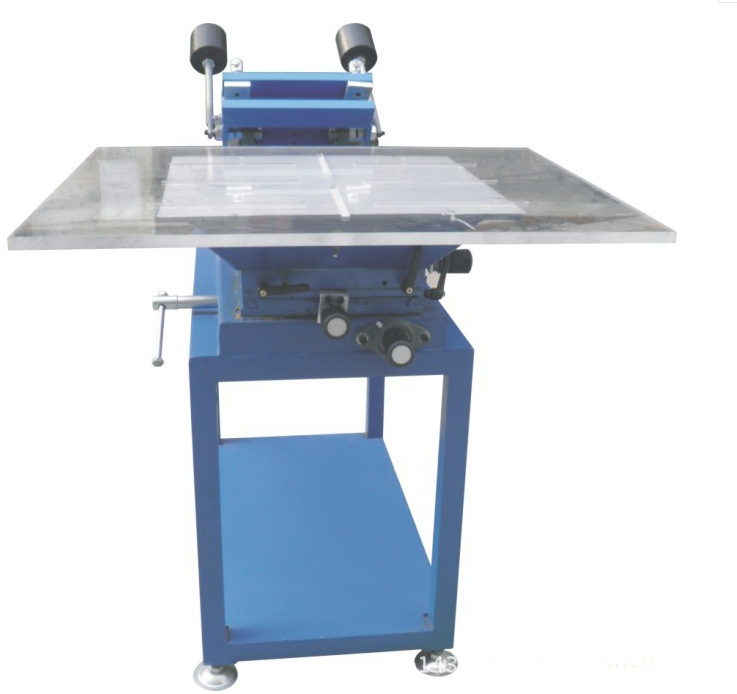

二、結構及操作

本機結構由床身、工作臺麵、平麵調整機構及機頭四大部件組成：

1．床身

床身用優質鋼材焊接而成，結構牢固，為印刷提供瞭良好的工作環境。表麵采用天藍色油漆，美觀大方。

2．工作臺麵

  工作臺麵采用高級有機玻璃板,長800mm,寬700mm,厚15mm,表麵銑有數條長槽，方便線路板的移取。工作臺麵下方裝有環形燈管，方便操作者作精確定位和觀察。

3．平麵調整部件

為滿足客戶印製各種不同規格線路板的嚴格要求，本部件備有前、後、左、右方向的平移調整及平麵旋轉機構。

1）線路板移動調整

松開橫向移動滑臺邊上的夾緊螺釘，旋轉手輪G，線路板可作左右方向的平移調整。左、右、前、後調整好後，均應把滑臺邊上的螺釘夾緊滑臺，防止印刷中產生移動。

2）上下調整

上下調整是在機頭部件上進行的，松開上下夾緊手柄F，即可旋轉手輪E，將機頭上夾持的印刷框架進行上或下的高度調整，高度調好後應將夾緊手柄F旋轉夾緊，防止印刷中位置變動。

三、機器保養：

本機最大優點是操作維護方便，日常保養工作簡單易行，印刷工作完成後應將機器上的雜物，污點清除乾凈，活動部件如滑臺的導軌、導柱加少量30#機油潤滑即可。日光燈是照明用品，應遵循傢用電器安全規定，定期檢查電線等是否損壞，防止漏電事故發生。
