STD8800凹版印刷機是我公司以STA8800高速印刷機為基礎，專為中端用戶設計的簡化版。無軸裝版因為快捷方便，省時省力而成為現代印刷行業的主潮流。但很多客戶看到70萬以上的價格隻能望機興嘆，為瞭推廣這個產品，現在時機來瞭，您隻要花3萬元就可以到我司買到一座無軸裝版印刷機瞭。

STD8800無軸裝版凹版印刷機配置

簡 介

 東莞市中堂利佳機械廠

 TEL:    13715424855    FAX:0769-88185776

承印材料

主要部分的說明

放卷單元

結構

2      雙工位支耳結構

2      雙放卷軸的單獨放卷形式

2      張力執行：自動張力控製系統

2      張力檢測系統：浮動輥裝置

2      浮動輥動力：進口低摩擦氣缸

2      放卷張力由張力閉環控製

規格

• Ø       卷料最大寬度                   850mm
• Ø       最大放卷徑                             Φ600mm
• Ø       放卷磁粉                        5KG
• Ø       張力設定范圍                         3~20kgf
• Ø       張力控製精度                         ≤3％

特點

T       氣漲軸裝料更換快

T       張力穩定、廢品率低

T       張力有穩定的輸出

入料牽引

結構

2      雙輥對滾式，鋼柔結合

2      鋼輥為動力輥，由單獨矢量變頻電機驅動

2      柔（膠）輥的離合、壓力的調節由氣動元件完成

2      張力檢測系統：浮動輥裝置

2      張力由張力控製器控製，張力閉環控製系統

規格

• Ø       鋼輥（僅供參考）      Φ140mm
• Ø       柔（膠）輥                        Φ135mm  丁腈橡膠邵爾(A) 70°-75°
• Ø       張力設定                         3-20kgf
• Ø       張力控製精度                 ≤3％
• Ø       驅動馬達
• Ø       柔（膠）輥的最大壓力    200kgf

特點

T       鋼柔輥的結合，張力區段劃分有保證

T       獨立的張力閉環控製，可產生穩定的印刷張力

T       柔輥的離合與主機聯動

T       張力的控製，與主機聯動，操作簡單

T       單獨的單元機架，安裝精度高

印刷單元

結構

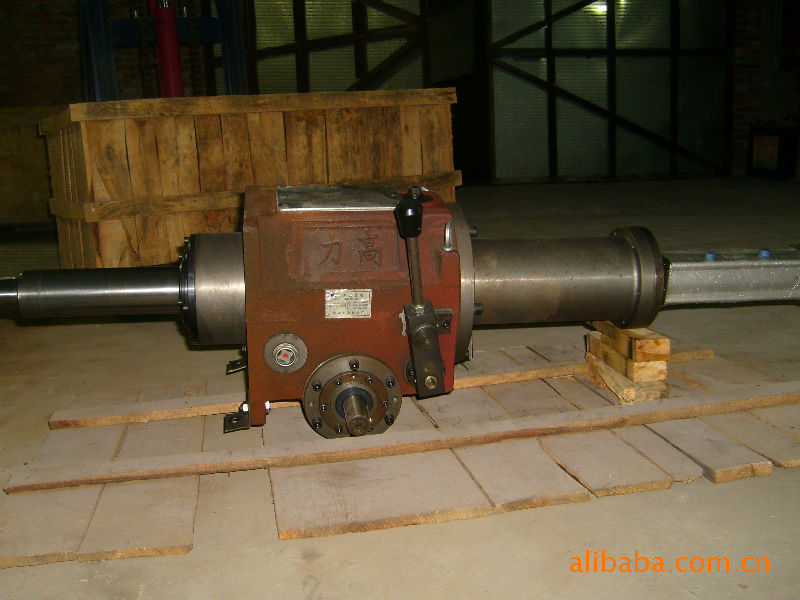

2      采用無軸裝版形式

2      版風裝置有效防止刀線產生

2      壓印輥為通軸式，可進行快速更換

2      壓印輥下壓機構為擺臂式，與導輥協同動作，保證下壓、上升所產生的料長變化為最小

2       單軸氣動刮墨刀

2      刮刀裝置為氣動加壓、離合、三方位調整結構

2      刮刀竄動為雙輥竄動，竄動頻率與主機轉速成比例

2      油墨盆為自開放式，上下升降手動調整

2      補償輥采用上、下浮動式，移動為精密滾珠絲杠

2      動力齒箱與氣動加壓組合設計，齒箱為密封浸油式齒輪傳動機構

規格

• Ø       版長                   350-850mm
• Ø       壓印輥                Φ120mm 丁腈橡膠邵爾(A) 70°-75°
• Ø       最大的壓印力    370kgf
• Ø       刮刀竄動            ±5mm
• Ø       刮刀壓力            10-150kgf

特點

T       無軸裝版快速更換，定位準確

T       補償為全幅麵補償

T       壓印輥、導向輥聯動下壓機構有利延伸率大或無延伸率得料膜印刷

T       擺臂式壓輥系統防止停機時松料

T       三方位刮刀調節提升裝置，停機時可鎖定壓印膠輥

T       壓輥以及刮刀的離合由氣動元件完成

乾燥單元

結構

2      單色組獨立烘乾系統設計

2      智能化的連續恒溫控製

2      熱源采用電加熱方式

規格

• Ø       箱內的料長                     約1300～1500mm
• Ø       風速                                 約45m/s
• Ø       最高溫度控製精度      ±1℃
• Ø       風機功率組

特點

T       單組自動恒溫控製，有利各色的印刷

T       大風速高流量可營造低溫度高風速的烘乾方式

T       整箱內負壓設計，防止熱風外流

出料牽引

結構

2      雙輥對滾式，鋼柔結合

2      鋼輥為動力輥，由單獨電機驅動

2      柔（膠）輥的離合、壓力的調節由氣動元件

2      張力由PLC控製，張力閉環控製系統

規格

• Ø       鋼輥（僅供參考）             Φ140mm
• Ø       柔（膠）輥                      Φ135mm  丁腈橡膠邵爾(A) 70°-75°
• Ø       驅動馬達
• Ø       張力設定                          3-20kgf
• Ø       張力控製精度
• Ø       柔（膠）輥最大壓力             200kgf

特點

T       鋼柔輥的結合，張力區段劃分有保證

T       獨立的張力閉環控製，可產生穩定的印刷張力

T       柔（膠）輥的離合與主機聯動，由中央控製器完成

T       張力的控製，與主機聯動，操作簡單

T       單獨的單元機架，安裝精度高

收卷單元

結構

2      雙工位支耳結構

2      雙收卷軸的單獨收卷

規格

• Ø       卷料最大寬度           850mm
• Ø       最大的卷徑                      Φ600mm
• Ø       收卷馬達
• Ø       回轉架轉速                      1r/min
• Ø       張力設定范圍                  3-20kgf
• Ø       張力控製精度                  ≤3％

特點

T       氣漲軸式裝卷，更換快捷

T       不停機換料、節約時間、提高效率

T       預驅動換卷，張力穩定、廢品率低

機架及走料單元

結構

2      整體的高強度低應力鑄鐵墻板

2      雙軸頂芯式的導輥安裝方式

2      組合模塊化的設計

2      鑄鐵槽形支撐（橫梁）

規格

• Ø       墻板厚度            70mm
• Ø       每色組間距
• Ø       導輥               Φ80mm
• Ø       導輥長度            850mm

特點

T       整體墻板二次內應力消除，穩定性高

T       定位孔的先加工，保證各組定位準確

T       導輥的佈局流暢

主傳動單元

結構

2      主動電機拖動，通軸傳遞動力到各機組

2      與齒箱及各連接處為柔性連接

2      主電機單獨的地基板及減速機構

規格

• Ø       電機功率           7.5kW
• Ø       傳動用軸            Φ35mm

特點

T       低速滿負荷啟動

張力控製

T       整機四段張力閉環控製

氣路系統

T       主起源閥帶主乾燥器，而且各色組及氣動件帶氣壓表、氣閥

。
