一、用途及特點
液壓墻鋸是應用於建築工程改造和加固施工的高級工程工具,作為一種特種切割工具,適用於鋼筋混凝土、巖石、陶瓷、磚墻等堅硬材料的切割,廣泛應用於墻體上開門、開窗、開通風口及鋼筋混凝土梁、柱的切斷、樓板橋梁切割及石材加工等。利用它可以使對密排鋼筋混凝土和石料的技術拆除更容易,更安全,更有效。
液壓墻鋸具有以下顯著特點:操作簡單,隻需一個動力源即可完成全部動作,降低瞭勞動強度,操作安全可靠,具有過載保護功能,動力強勁,提高瞭切割能力和勞動生產率。
因為它的線性切割可以使施工截麵更加整潔;也因為它的簡單易操作性可以使勞動力成本大大下降;還因為它能夠成倍提高工作速度來縮短施工工期、進一步降低勞動力成本、提高競標優勢、擴大所能接受施工工程的規模;液壓系統自身的安全、可靠和穩定性,也使得您在施工的同時不必為像鉆機工作時斷軸之類的問題而擔心,大大降低瞭施工設備的損耗成本;另外,值得特別註意的是,類似墻鋸切割這種靜力切割已逐步成為一種施工和設計理念,因為它可以最大程度上保存已有結構的穩定性和安全性,目前各個國傢的高級設計院在這種類似施工和設計施工改造上都明確要求用鋸片來切割,而不允許強擊鑿破或鉆機排孔來施工。因而,目前液壓墻鋸在我國有著廣闊的市場空間。
二、主要技術參數
(1)切割系統:
齒輪馬達排量:54ml/r
最大工作壓力:200bar
最大切割深度:73cm
鋸片直徑:800~1600mm
鋸片旋轉速度:700rpm
重量:36Kg
(2)液壓站:
電機功率:最大功率43Kw(在目前國內外同類產品中絕對屬於大功率)
最大工作壓力:210bar
泵最大流量:110L/min
(3)泵站所能夠驅動鋸片的直徑系列:
500mm,745mm,800mm,1000mm,1200mm,1600mm;
單麵鋸片最大切深730mm;
三、結構組成及功能
1. 全自動液壓墻鋸主要包括三個部分:用來提供動力源的液壓泵站、用來轉動切割鋸片的執行機構和用來操作和控製執行機構動作的遠程控製器,前兩個部分用10米長的高壓膠管進行連接;
a. 切割系統:墻鋸的工作機構,由鋸片罩、冷卻板,旋轉機頭、液壓馬達(旋轉、擺臂、進給)、旋轉臂、主副支架、蝸輪蝸桿減速箱及導軌等部分組成;

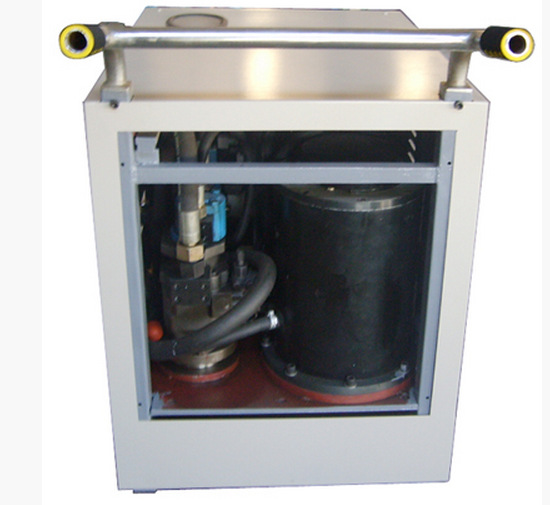

b. 液壓站:墻鋸的動力裝置,由驅動電機、雙聯泵、控製閥、油箱、冷卻器等部分組成;
c. 遠程控製器:墻鋸的控製麵板,由電氣控製櫃和遠程遙控麵板組成;
2.各部件主要作用:
a. 鋸片罩:起安全保護作用,防止碎石、粉塵飛濺;
b. 冷卻板:通冷卻水冷卻鋸片,並固定鋸片罩,開路循環冷卻;
c. 旋轉機頭:將動力傳給鋸片驅動鋸片旋轉;
d. 液壓馬達:將液壓能轉換成機械能,驅動機頭旋轉;
e. 旋轉臂:可360°旋轉,完成切深進刀動作;
f. 主、副支架:共同組成工作機構的支撐體;
g. 蝸輪蝸桿減速箱:將馬達的高速運動轉換成低速大扭矩運動;
h. 導軌:起運動導向作用;
i. 液壓站:將機械能轉換成液壓能,給系統提供動力,高壓油強力驅動馬達旋轉,自身帶有安全保護和過載卸荷功能;
j. 遠程控製器:直流24v安全電壓,實現對各個動作的操作和控製,操作靈活方便、安全可靠,遠程遙控器用10m長的電線連接,可以跨樓層施工;
四、工作原理
1. 液壓墻鋸工作運動包括三個動作:鋸片的自轉、執行機構和鋸片的切深、執行機構和鋸片的走刀;
2. 工作原理:液壓泵站在380v電壓的電源驅動下輸出高壓油,進而去驅動齒輪馬達帶動鋸片高速自轉,利用鋸片自轉來磨削鋼筋混凝土結構進行切割;在鋸片自轉的同時,可以利用小馬達轉動來帶動執行機構的鋸臂整體轉動來完成切深動作;也可以同時利用另外一個小馬達轉動來驅動整個執行機構的直線移動,進而完成距離直線切割;
3. 動力傳遞路線:
Ø進給運動:電動機→雙聯泵→擺線馬達→蝸桿 →蝸輪 → 進給齒輪→齒條,實現工作機構的前進或後退;
Ø旋臂擺動:電動機→雙聯泵→擺線馬達→蝸桿→ 蝸輪 → 花鍵軸 → 內齒圈,實現旋轉臂的轉動(進、退刀);
Ø旋轉運動:電動機→雙聯泵→齒輪馬達→齒輪減速機構→ 傳動軸 →法蘭盤→ 鋸片,實現鋸片的旋轉。
