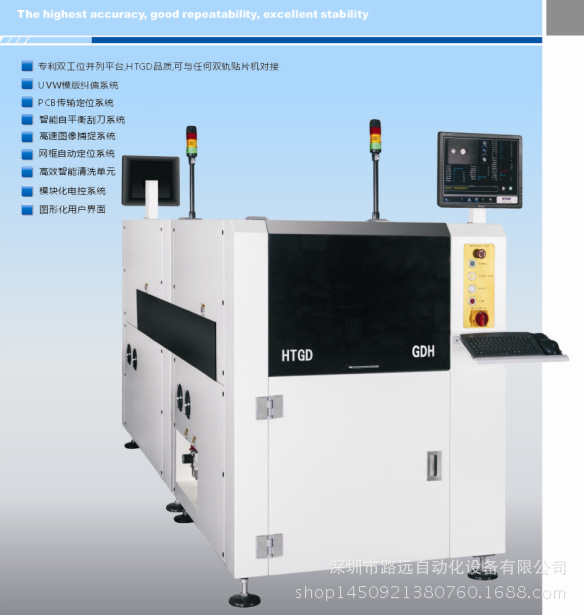

全田古德全自動印刷機廠傢直銷

商品介紹：
GDH Technical Specifications 技術規格
PCB Parameters PCB 參數
Maximum PCB Size 最大板尺寸 (X x Y)
450mm x 320mm
Minimum PCB Size 最小板尺寸 (Y x X)
50mm x 50mm
PCB Thickness PCB厚度
0.4mm~6mm
PCB Warpage 翹曲量
Max. PCB Diagonal 1% Max. PCB對角線 1%
Maximum PCB Weight 最大板重量
6Kg
Plate Edge Clearance 板邊緣間隙
Up to 3.0mm 構形至 3.0mm
Maximum Bottom Clearance 最大底部間隙
16mm
Speed of Transmission 傳送速度
1500mm/秒Second(Max)
Apart from the Ground Transmission Height
距地麵的傳送高度
900±40mm
Transfer Orbit Direction 傳送軌道方向
左 – 右、右 – 左、左 – 左、右 – 右
Transmission Mode 傳輸方式
Three Stage(two track parallel transfer structure)三段式軌道（兩端軌道為平行移載結構）
Clamping Direction of PCB PCB夾持方法
頂部平行四邊行壓板機構壓平,軟件可調壓力的彈性側壓,底部多點局部真空或整體吸腔式真空，邊緣鎖定基板加緊(選項)Flatten the top automatic tablet, software adjustable pressure elastic side edges lock bottom suction vacuum chamber.
Edge locking clamping(Option)
Board Support Method 板支撐方法
Magnetic Pin/Contour Blocks/Special Workpiece Fixture
磁性頂針,等高塊，專用的工件夾具
Printing Parameters 印刷參數
Print Head 印刷頭
Closed-loop print head(X & Y axis) 全閉環印刷頭（Y向，Z向均為閉環控製）
Form Work frame Size 模板框架尺寸
370mm x 470mm~737 mm x 737 mm
Maximum Printing Area 最大印刷區域 (X x Y)
450mm x 320mm
Squeegee Type 刮刀類型
Steel/Rubber Squeegee Blade(Angle:45/55/60 or according to actual effect to set the angle)
鋼刮刀(角度45°/55°/60°按印刷工藝匹配選擇)[膠刮刀/選項]
Length of Squeegee 刮刀長度
220mm~500mm
Height of Squeegee 刮刀高度
65±1mm
Thickness of Squeegee 刮刀片厚度
0.25mm Diamond-like carbon塗層
Printing Mode 印刷模式
Single or Double Squeegee Printing 單或雙刮刀印刷
Stripping Length 脫模長度
0.02 mm 至 12 mm
Printing Speed印刷速度
6 mm/sec - 100 mm/sec
Printing Pressure印刷壓力
0.5kg - 10Kg
Printing Stroke 印刷行程
±320 mm(from central從中心)
Image Parameters 影像參數
Imaging Horizon 影像視域 (FOV)
6.4mm x 4.8mm
Adjustment Range 平臺調整范圍
X,Y:±7.0mm,θ:±2.0°.
Benchmark Type 基準點類型
Standard Shapes (Refer to SMEMA SPEC) PAD and Opening
標準形狀基準點 (見SMEMA 標準)，焊盤 /開孔
Camera System 攝影機系統
Single camera ,up/down single imaging visual system, geometric matching orientation
單獨照相機 , 向上 / 向下單獨成像視覺系統,幾何匹配定位
Performance Parameters 性能參數
Calibration Repeat Precision 影像校準重復精度
±12.5micron/微米 (±0.0005") @6 σ，Cp≥2.0
Printing Repeat Precision 印刷重復精度
±25 micron/微米 (±0.001") @6 σ，Cp ≥ 2.0
Cycle Time 循環時間
≤7.5sec
Changeover Time 換線時間
≤5mins
Equipment 設備
Power Requirement 功率要求
AC220V±10%,50/60HZ,15A
Compressed Air Requirement 壓縮空氣要求
4~6Kg/cm2, 10.0 Diameter of Tube直徑管
Operating System 操作系統
Windows XP
Outline Dimension 外觀尺寸
Single 單體：1150mm x 1400mm x 1480mm；
Double合體：1150mm x 2800mm x 1480mm
Weight of Printer 機器重量
1000Kg
