    廠傢直營國際NXQA-40L/31.5-H蓄能器皮囊
    商品代碼: 4370094
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    (一)產品簡介
    本型膠囊在NXQ系列蓄能器使用中,起著儲存能量、穩定壓力、補償容量、吸收脈沖等多種作用。本型膠囊尺寸符合GB/3867.1標準,性能符合HG/T2331標準。
    本型膠囊具有耐油、耐酸堿、耐屈撓、變形小、強度高等特點。

    (二)型號說明
    膠囊容量:0.4-100L
    膠囊長度:74-1880mm
    結構形式:A型、AB型

    (三)技術參數
    公稱壓力:10-31.5MPa
    適用介質:膠囊內:氮氣;
    膠囊外:礦物油水-乙二醇和乳化液
    介質溫度:-10-70攝氏度

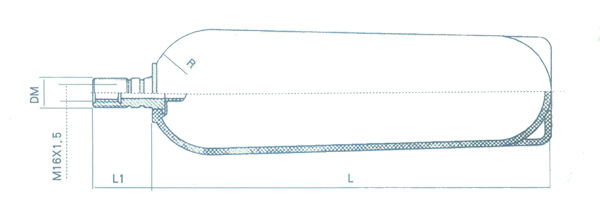

    (四)外形尺寸




    NXQ系列蓄能器膠囊(φ89-φ219)  NXQ系列蓄能器膠囊(φ299)

    蓄能器容量(L)

    基本尺寸(mm)

    DM

    L

    L1

    R

    0.4

    M24*1.5

    74

    44

    38.5

    0.63

    144

    1

    250

    1.6

    M30*1.5

    144

    49

    66

    2.5

    206

    4

    312

    蓄能器容量(L)

    基本尺寸(mm)

    DM

    L

    L1

    R

    6.3

    M30*1.5

    486

    49

    60

    10

    365

    16

    569

    25

    877

    60

    95

    40

    1405







    蓄能器容量(L)

    基本尺寸(mm)

    DM

    L

    L1

    R

    20

    M30*1.5

    380

    60

    131

    25

    470

    40

    740

    63

    1180

    80

    1440

    100

    1880


    (五)訂貨說明

    1.訂貨時須寫明配用膠囊型號全程,如:工作壓力31.5MPa,容量為40L,長度為1405mm的蓄能器膠囊:40Lx1405-A
    2.國標氣囊均不帶氣嘴,如配氣嘴需另加氣嘴價格;本產品報價不含稅費;

    3.如對此型膠囊有溫度、介質等特殊要求時,請同本企業商洽。

    氣囊未加氣前平鋪手工測量尺寸:直徑260mmX1350mm(該尺寸屬手式測量存在誤差,僅供參考,實際標準尺寸以參數表尺寸為準)
