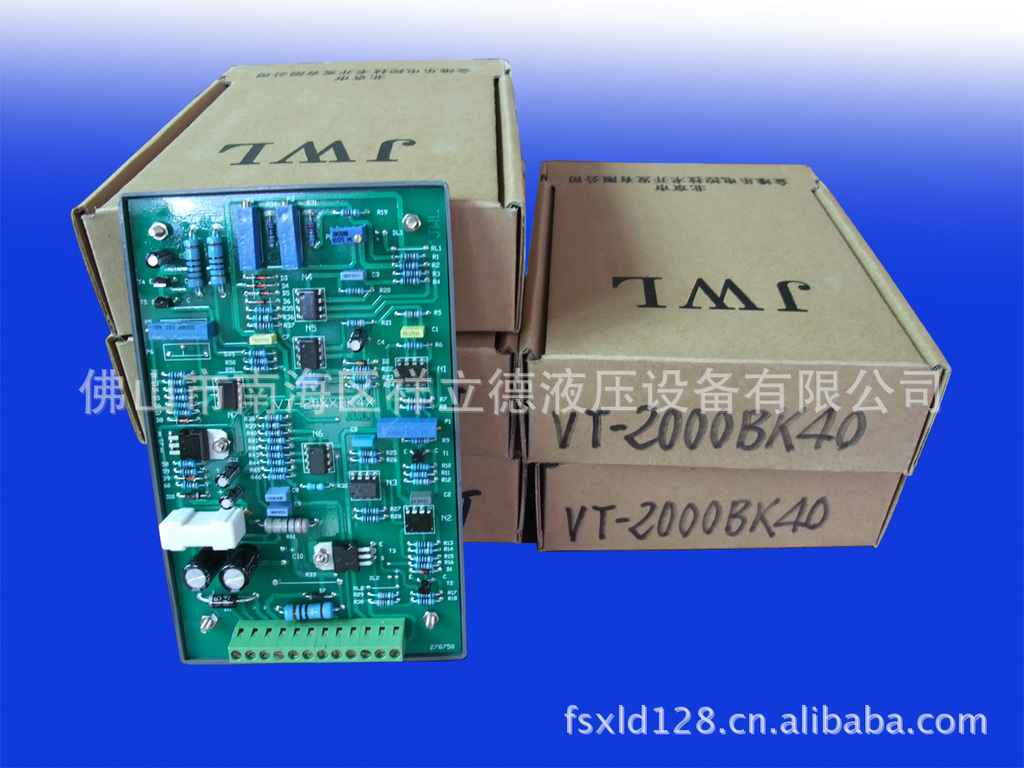

VT-2000BK40型 電液比例控製器

一、主要技術參數（VT-2000BK40型）

1，電源：直流24V(+10%、－5%) 22-28V

2,功率：30W

3,負載電阻：18-25Ω

4,先導電流：0-100mA

5,顫振頻率：200/100HZ

6,最大輸出電流：800mA

7,控製電壓：±9V±1％

8，環境溫度：0-40℃

9，溫度飄移：0.5（最大電流值）0/00℃

10，平均無故障時間：大於2000小時。

11,本控製器要求單獨電源供電，不能與其他24V電元件共用電源。

二、線路的連接（VT-2000BK40型）

1，本控製器需要直流24V電源供電，電源的正端接24，負端接16或18。

2,比例電磁鐵線圈兩端接20和22,且沒有方向性。(22為高電壓端、20為低電壓端)

3,輸入控製信號（+9V）從10取出，通過外部電位器從12輸入0-+9V的控製電壓信號，電磁鐵得到0-800MA控製電流。

4，本控製器要求單獨電源供電，不能與其他24V電元件共用電源。
