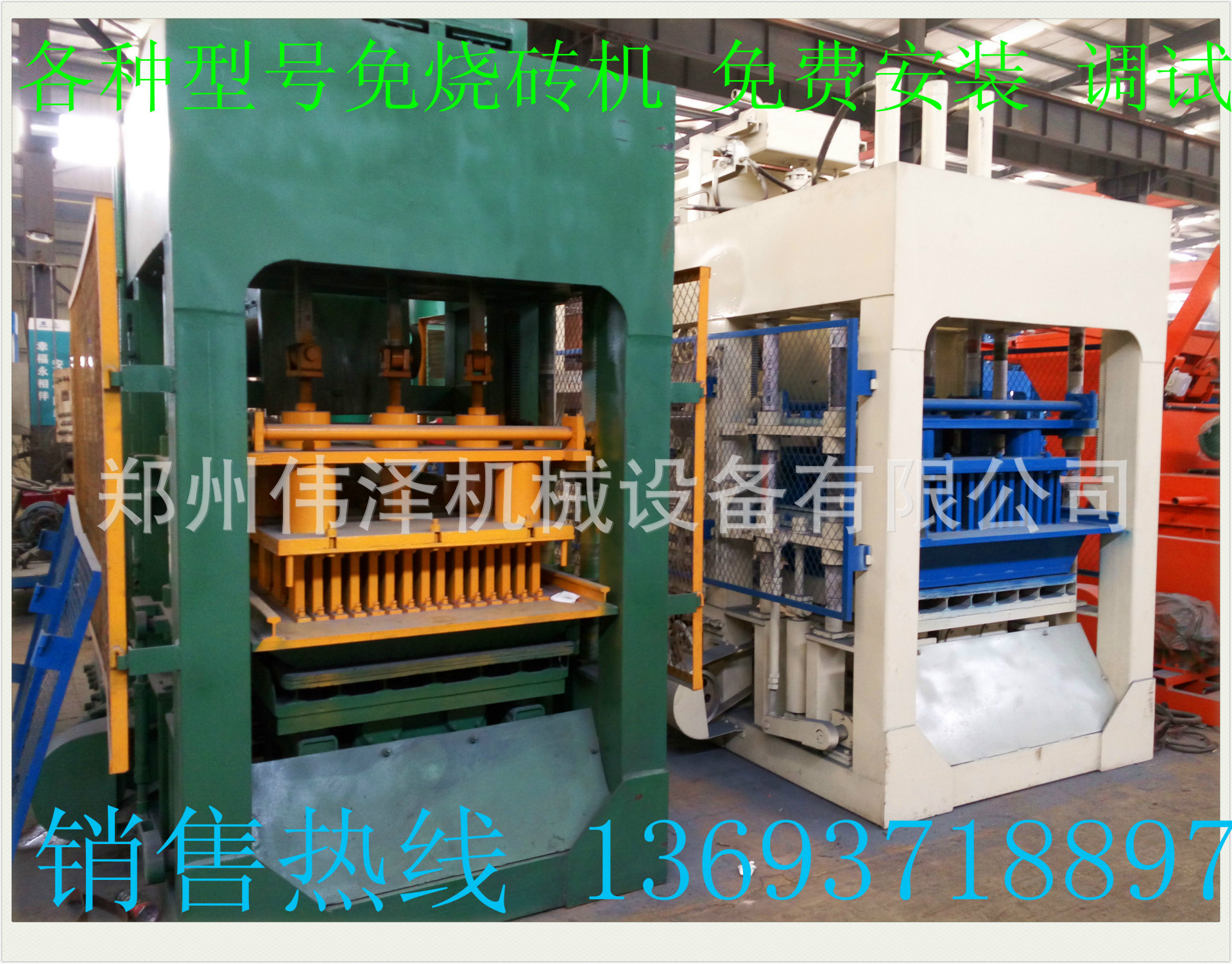

8-15免燒磚機設備功能及配置
1.用途:
該砌塊成型機適合用於固定生產各種不同規格的標磚、空心砌塊、多孔磚等混凝土製品。
2.特點:
獨特設計的貯料分料系統:保證供料的精確性,減少物料在內壓和其它外因作用下產生密度不均,影響供料量,確保材料即用即送,給料量準確,使製品密度一致性好。
多源式振動系統:為適應大型成型機設計。適用於大工作臺麵,集電腦控製、液壓驅動、機電同步等多項技術。采用全同步振動方式,振擊力可調,頻率可根據不同工藝要求調整,低頻加料,高頻成型,激振力可根據不同原材料調整以達最佳振實效果。
控製系統:數字與位移傳感技術有效結合,使各項動作精確可靠,適用於繁忙復雜的工作條件。系統采集數百種生產工藝編寫而成,技術先進,操作簡便。
自動診斷:隨機電腦故障自動診斷系統,提示報警,利於及時排除故障。結合遠程控製系統,通過電話線連接,實現遠程監視控製、診斷。
8-15免燒磚機主要技術參數:
成型周期(s) | 托板尺寸(mm) | 裝機容量(kw) | 整機重量(t) | 成型機外型尺寸(mm) | 最高振動頻率(轉/分) (R/min) |
15~18 | 850×850×25 | 34.5 | 約13.8 | 7250×6000×3500 | 4500 |

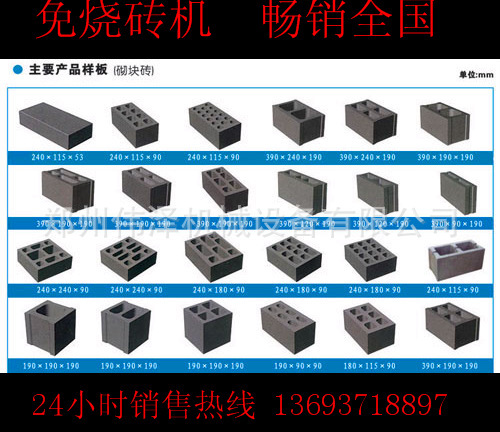

8-15免燒磚機理論產量表:
產品 | 規格(mm) | 塊/托板 | 塊/小時 | 塊/天 |
標磚 | 240×115×53 | 36 | 8640 | 69120 |
空心砌塊 | 390×190×190 | 8 | 1920 | 15360 |
多排孔磚 | 240×115×90 | 18 | 4320 | 34560 |
步道磚 | 225×112.5×80 | 18 | 4320 | 34560 |
設備麵積(平方) | 靜養護室內(平方) | 水泥倉庫(平方) | 沙石堆放場(平方) | 成品堆放場(平方) |
120 | 1500-2500 | 100 | 500 | 3600以上 |
工作原理
(1)磚機下模芯向上運動頂出磚坯;
(2)自動物料車向前運動,推出磚坯及推送物料填充模腔;
(3)下模芯一次下落實現模腔的填料;
(4)自動物料車返回,完成模腔的填料並刮去多餘的物料;
(5)活動橫梁快速下行;
(6)下模芯二次下落,迫使膜腔內的物料趨於密實;
(7)活動橫梁減速下行逐漸接近膜腔內的物料;
(8)接近模腔內物料的最頂麵後,完成慢壓(也稱慣性加壓);
(9)一次加壓(即低壓加壓);
(10)一次排氣;
(11)沖壓,二次加壓(即中壓加壓);
(12)二次排氣;
(13)沖壓與三次加壓(即高壓加壓);
(14)保壓;
(15)卸壓(高壓卸壓);
(16)完全卸壓(中、低壓卸壓);
(17)活動橫梁慢速上升,磚坯脫模後立即快速上升;
(18)下模芯(脫模缸)快速運動頂出磚坯;
(19)活動橫梁快速上升然後減速上升至上限位後停止;完成壓磚的一個工作循環。
性能特點
1、整機采用plc系統,電腦界麵操作,可實現隨機信號分析、故障診斷及參數設定,保證機器的最佳工作效果。
2、儲料分配裝置:采用封式皮帶輸送,嚴格控製小料鬥儲料量,做到隨送隨用,防止混凝土受餘熱影響而提前液化,確保製品強度。
3、強製加料裝置:佈料箱送至模箱上方時,佈料箱內攪拌叉快速工作,確保下料均勻,保證製品強度一致。
4、加大有效工作臺麵:振動新技術的應用使得本機具有較大工作臺麵,大大提高瞭生產效率,比國內同類機型多孔磚機產量提高20%。
5、獨特的振動形式:利用電腦控製液壓系統的流量、壓力,完成垂直同步、變頻、剎車,利用加壓時過剩油液,將其轉換成振動力,從而降低瞭能耗。
6、合理的振動分佈:能過脫模油缸將模箱鎖定在振動臺上,壓頭上另裝有專用振動器,實現臺模合振,以增強振動效果。這種振動形式使混凝土快速液化、排氣,使製品達到高密度,高強度。
7、油壓系統采用瞭西門子公司的緩沖裝置。
維護保養
一、要設立設備維修與保養機構,並有專門的維修保養人員,明確其職責,要進行上崗前的技術培訓,不合格者不能上崗。
二、要有設備維修與保養計劃,在製定全年生產經營計劃的同時,必須製定出設備的維護保養計劃,做到時間上、資金上、人力上的落實落實到位。
三、必要的備件儲備是不可少得,備齊不備足。
四、要有維修與保養的真實記錄,要成立故障診斷小組。分析故障出現的原因、研究排除的措施。要做到三不放過:原因不明不放過;責任不清不放過;沒有收受到教育部放過。
五、要製定適合本企業的設備維修與保養製度。事事有人乾,確保設備運行正常。
售前服務承諾:
為您提供項目設計、工藝流程設計,適合您的機器設備選購方案的製定,根據您的特殊需求,設計製造產品,為您培訓技術操作人員
售中服務:
陪您一起完成對設備的驗收,協助擬訂施工方案和詳細流程
售後服務:
公司派技術人員到現場指導設備安裝、調試現場及培訓操作人員
產品質量:
易損件除外 一年內質量保證!
服務理念:
保障售前、售中、售後全過程的中心服務是我們的宗旨,它日益成為廣大客戶對公司提出的基本要求,我們不斷優化企業內部管理,提升員工的服務意識等一系列措施,使每個偉澤用戶都能體會我們的服務口號“體您所需、用心服務”。此外,我們已組建瞭集銷售、服務與一體的強大營銷網路,公司的新產品和各種服務都能及時、全麵地到達市場和用戶,形成瞭完善的產品研發機製和網路運行機製。
