    供應水刀水切割機YCWJ-3038-X1530-1D
    商品代碼: 4368099
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    企業概況 about Yongchang


          無錫市永昌工業設備製造廠是一傢從事“數控超高壓水射流切割機(俗稱水刀)”研發/製造及銷售的專業廠傢。數控超高壓水射流切割機是目前世界上唯一的冷切割新工藝,在材料切割領域有著無可媲美的領先優勢。其獨特的冷切割工藝和適合任何質地材料的切割功能;隨著新型製造業的需求和新型材料應用領域的飛速發展,已為從多行業所采用。本廠創建於2000年初,位於人傑地靈的太湖之濱,經濟發達的工業重鎮——無錫市惠山區陽山鎮,這裡風景秀麗,有盛產水密桃的沃土;這裡背靠新長鐵路,麵臨錫宜高速陽山互通,有得天獨厚的交通地理位置。
    “永昌水刀”廣泛應用於建築陶瓷、石材、玻璃、金屬加工、橡塑業、汽車、航空航天、軍工、石油化工以及各種特殊加工等行業,產品遠銷美國、英國、俄羅斯、加拿大、南非、沙特、澳大利亞、東南亞以及中東等數拾個國傢及全國各地。
          我廠一貫以“誠信 嚴謹 務實 創新”為自勉,以贏得客戶的滿意為己任:在強化企業內部管理基礎上通過瞭ISO9001質量體系認證, 並榮獲江蘇省AAA級資信等級企業, 現有廠房麵積3600餘平方米, 辦公區麵積800餘平方米, 有完善且先進的配套加工設備。“追求高質量低消耗的產品,提供多元化的售後服務”是我們對每一個客戶的承諾

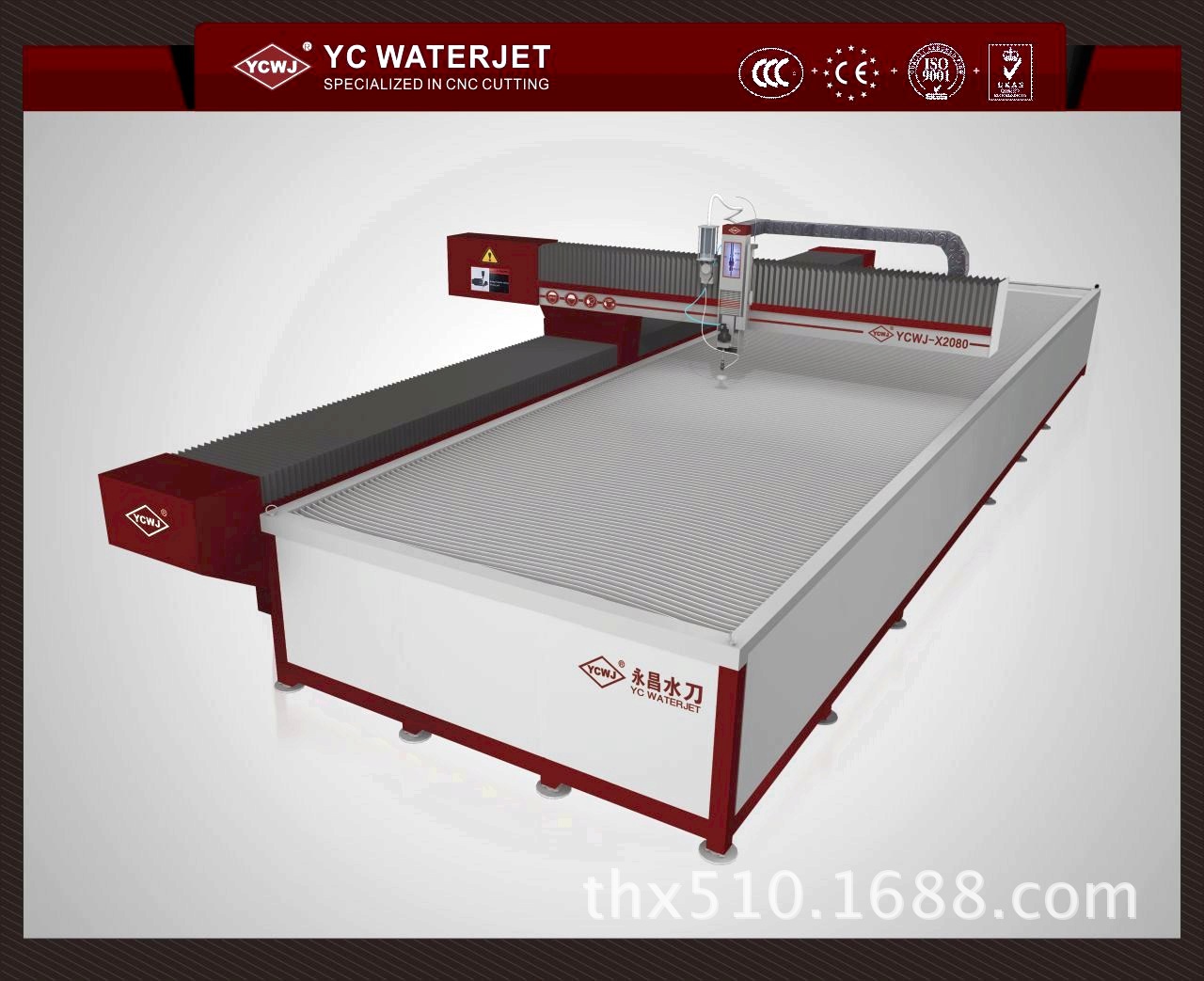

    切割平臺

    1




     WCWJ-X15系列懸臂式數控水切割機平臺
     型        號 1520 1530
     工作臺尺寸 X軸 1600mm 1600mm
     Y軸 2100mm 3100mm
    切割行程 X軸 1500mm 1500mm
     Y軸 2000mm 3000mm
     Z軸 150mm/210mm/310mm
     驅動電機
     進口交流伺服電機(日本三菱)
     NC控製系統Ncstudio(維宏),FAGOR
     切割精度±0.1mm
     重復定位精度 ±0.025mm
     快速定位速度15000mm/min
     電          源 220/380/415 VAC,50/60Hz

     YCWJ-X20系列懸臂式數控水切割機平臺
     型          號 2020 2030 2040 2060 2080
     工作臺尺寸 X軸 2100mm 2100mm 2100mm 2100mm 2100mm
     Y軸 2100mm 3100mm 4100mm 6100mm 8100mm
    切割行程 X軸 2000mm 2000mm 2000mm 2000mm 2000mm
     Y軸 2000mm 3000mm 4000mm 6000mm 8000mm
     Z軸150mm/ 210mm/310mm
     驅動電機
     進口交流伺服電機(日本三菱)
     NC控製系統Ncstudio(維宏);FAGOR
    切割精度 ±0.1mm
    重復定位精度 ±0.025mm
     快速定位速度B:15000mm/min
    電          源 220/380/415VAC,50/60Hz


    技術特點:

    符合CE標準;
    高剛性結構雙電機驅動;重型支撐 傳動平穩;
    專業數控系統控製更加精準;可配置雙切割頭。

    整體設計:
    全新設計,品質高貴,經久耐用;
    重型鋼結構,堅固穩定,具有更高強度;
    水刀專業CNC系統與交流伺服驅動, 主要元器件選用國際品牌。

    局部細節:
    集中自動潤滑系統,維護更方便;
    結實耐用的品牌拖鏈,運動靈活;
    精心選擇的專用軟電纜,耐用可靠;
    高品質的傳感器,為機床提供可靠的軟硬限位,安全有保障。


    新型方案
    機床X、Y向采用全封閉防塵設計;
    X2.5米以上向采用轉螺母結構傳動,具有更高剛度;
    Y向雙軌單驅,采用國際品牌高品質的滾珠絲桿和導軌,精度高,傳動平衡,經久耐用。

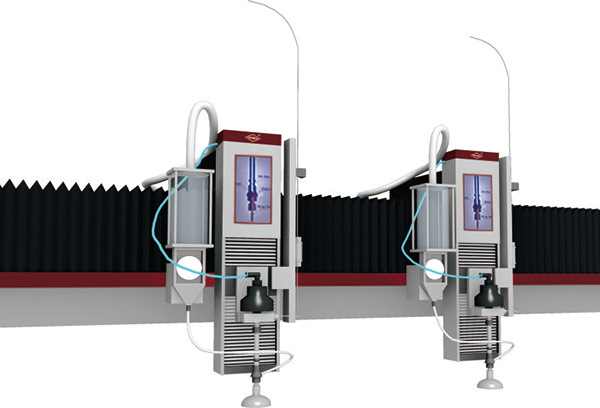

    雙刀頭配置(客戶選配)



    undefined

    高壓系統



    10


    YCWJ系列超高壓系統
    型號/ModelYCWJ2230YCWJ-3038YCWJ-6038YCWJ-7538YCWJ-3742
    驅動方式/Drive system
    驅動方式/Drive system電機 Motor
    加壓方式/Pressure system
    加壓方式/Pressure system增壓器式 Intensifier
    加壓器數量/ Intensifier Qty.11231
    主要性能技術參數/Specification Date
    最大壓力/Max.pressure300MPa/40000psi380MPa/55000psi420MPa/60000psi
    最大流量/Max.Flow rate3.1L/min3.7L/min7.4L/min11L/min3.7L/min
    功率/Power22kw/30HP30kw/40HP60kw/80HP75kw/100HP37kw/50HP
    增壓比/Pressurization rate20:120:120:120:120:1
    液壓系統壓力/Oil Pressure0-150 bar0-200 bar
    液壓系統用油/Oil type抗磨液壓油: 46#(環境溫度15-40℃)
    Hydraulic oil   46#(Environment 15-40℃)
    驅動電源/power Supply220/380/415VAC 3 Phase


    特點:
    符合CE標準
    提供24小時連續工作性能保證
    壓力持續穩定無波動完善的自動診斷保護功能核心部件采用美德技術


    安全保護系統:
    液壓系統三重過濾,確保使用安全性;
    進水三級精細過濾:5μ m/1μ m/0.45μ m;
    液壓系統配置有油溫檢測保護油溫裝置,超過60攝氏度時自動停機;
    系統具有多重報警與保護,一旦發生報警將自動停機保護。
    (1)低壓水欠壓報警
    (2)超高壓超壓報警
    (3)油過濾堵塞報警
    (4)油溫報警
    (5)液壓超壓報警


    高壓系統主要配置:
    低壓油管采用可靠的進口C型錐度接頭,耐壓高,維修方便,經久耐用;
    並嚴格控製尤為不超過60攝氏度,保證密封件壽命。
    特別選配全進口原裝增壓器總成,保證系統的穩定性及使用壽命。
    高壓管路采用剛性錐形密封,安全可靠,密封效果佳。

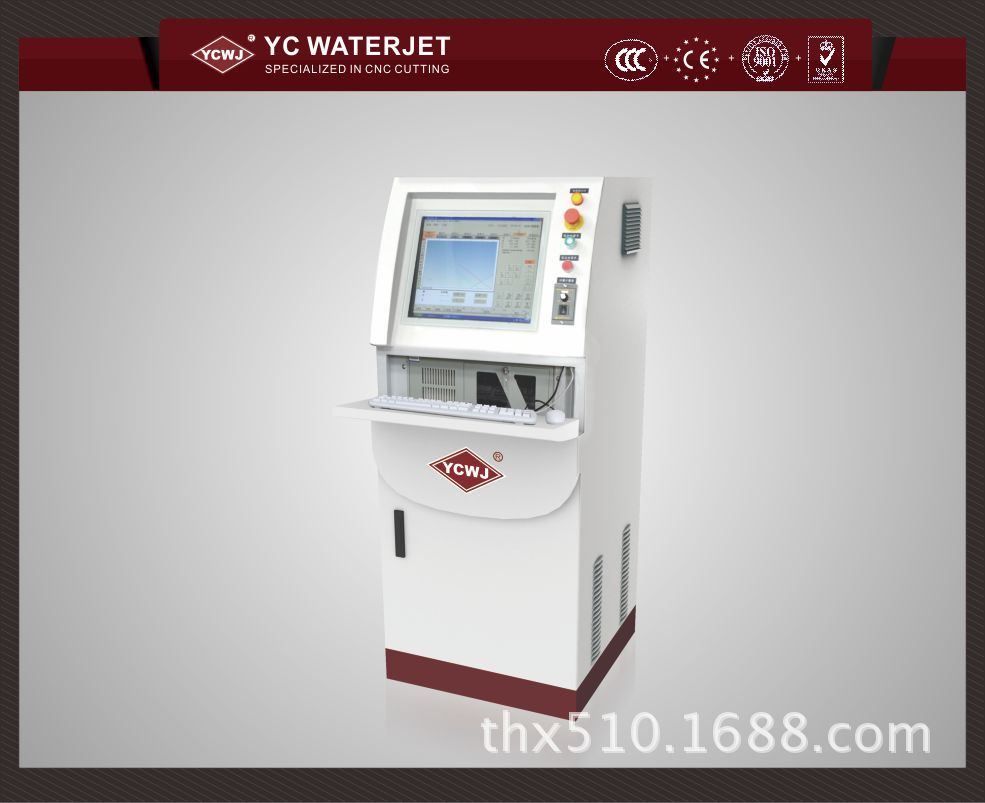

    控製系統

     14
    Ncstudio水切割數控系統可以直接支持UG、MASTERCAM、 CASMATE、Art CAM、AUTOCAD、CorelDraw 等多種CAD/CAM 軟件生成 的G 代碼、PLT 代碼格式和精雕加工文件ENG 代碼格式、DXF 文件格式。 Ncstudio基於Microsoft Windows 操作系統,充分發揮瞭32 位計算和 多任務的強大優勢。同時,標準的Windows 用戶界麵具有操作簡便可靠、簡 單易學的優點。
    該數控系統除具有自動、手動和回機械原點功能外,還具有模擬仿真、 預測加工時間、預先裝載加工軌跡、動態顯示跟蹤、斷點繼續(程序跳段執 行)等特有的功能。

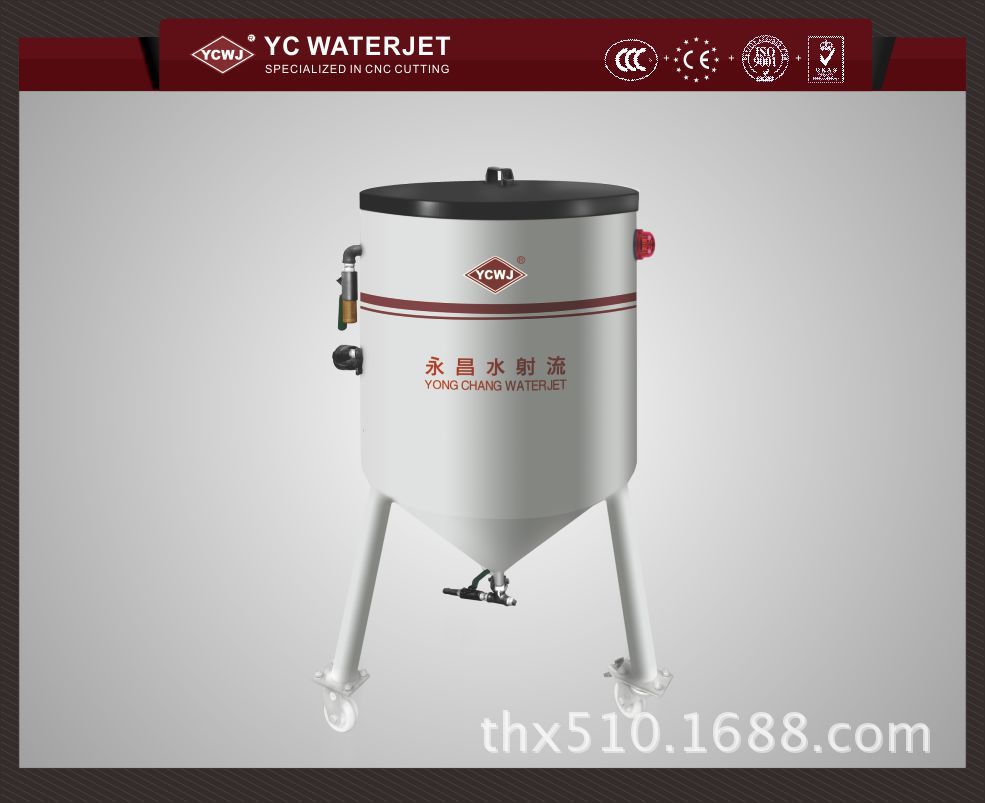

    自動磨料輸送系統

    11

    · YCWJ自動送砂系統為水切割機提供瞭儲砂和將磨料自動傳送到數控工作平臺上的砂鬥的功能,提高工作效率、減輕操作人員勞動強度的提高機器自動化程度的設計理念;
    · 操作簡單方便,運行可靠,免維護;
    · 高靈敏度感應器和信號燈指示可提示操作人員何時將砂料加入砂桶;
    · 170公升的容積可提供連續500至800分鐘切割所需的砂量;
    · 可同時為兩臺水切割自動供砂。

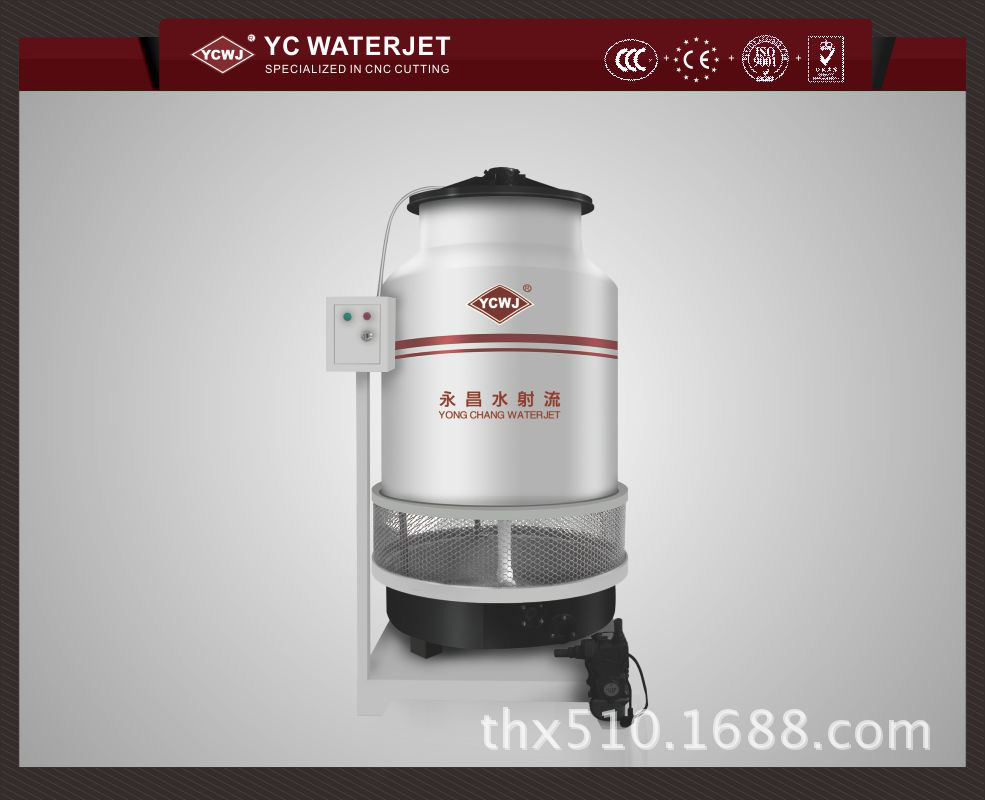

    循環水冷卻系統



    12



    更好的保障液壓系統的連續穩定使用



    更節約寶貴水資源



    可確保液壓系統油溫控製在55℃ 以下工作

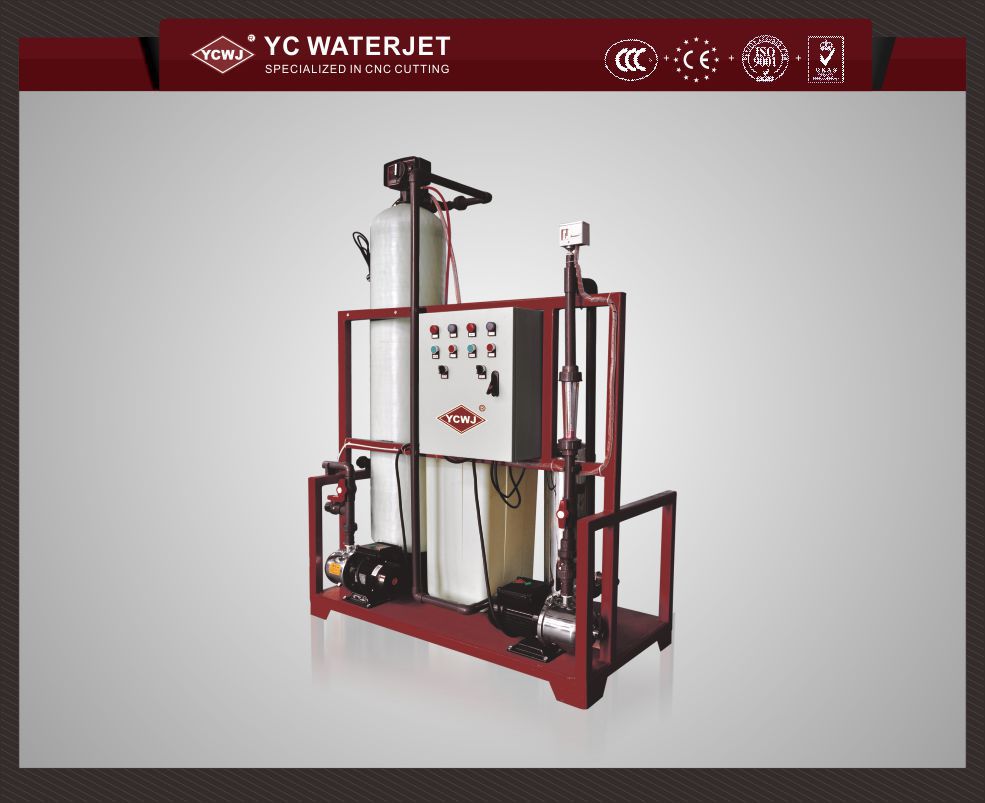

    軟化水系統(客戶選配)

    13
    去除水中的鈣、鎂離子,延長高壓密封、噴嘴等高壓零件的使用壽命
    出水量可達2噸/小時,可同時供多臺設備使用

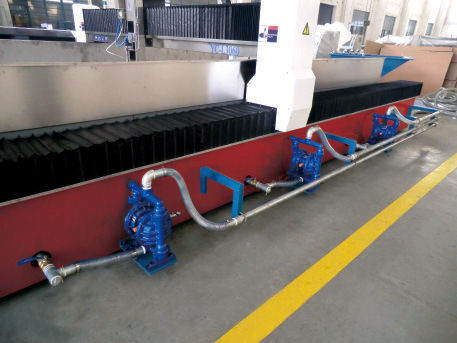

    自動清淤系統(客戶選配)



    undefined



    · 自動將工作臺水箱內的砂排出,便於砂水分離
    · 降低勞動強度,提高機器自動化程度,提高工作效率
