    供應高精度TDG 皮帶秤,PT皮帶秤,DEL/DEM皮帶秤,配料皮帶秤
    商品代碼: 4366928
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    DEM定量給料機

    帶式給料機

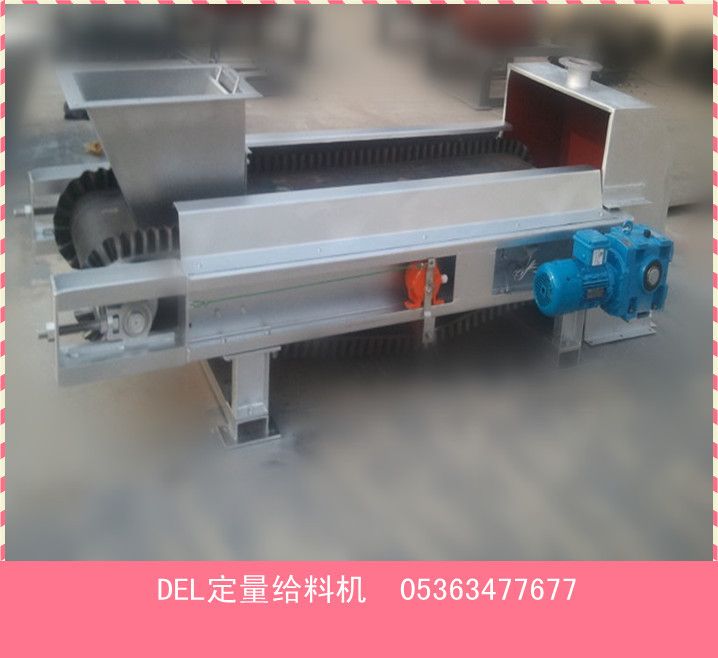

    DEL定量給料機

    定量給料機生產現場

    定量給料機等待發貨

    發貨給料機

    定量給料機結構圖



    濰坊菲斯特自控設備有限公司專業生產各種調速皮帶秤(稱),電子皮帶秤(稱)微機皮帶秤,電腦皮帶秤,各種輸送皮帶計量秤。專業解決皮帶秤不準

    概述:
        DEL型定量給料機是我公司引用德國申克技術生產的。具有精度高,性能可靠的特點,用來輸送散狀物料。堅固的設計使其特別適合在惡劣的條件下使用,針對具體工況,采用相應的結構及優質標準經濟地解決瞭給料中最困難的問題。廣泛應用在冶金、化工、煤炭、陶瓷、食品、煙草、醫藥等行業。



       原理:
        將輸送帶載荷及速度信號輸送到微處理機控製的測量、控製及調節系統進行處理,不斷地將實際給料率與設定給料率進行比較,從而控製輸送帶的速度使給料率保持在一個恒定的水平上。

        系統特點:
    ● 位移最小0.1毫米的高分辨率稱重傳感器保證獲得準確的測定值。
    ● 高分辨數字式脈沖測速傳感器,確保獲得準確的速度值。
    ● 重力自動張緊裝置,確保皮帶張力的恒定,避免皮帶打滑及張力過大。
    ● 皮帶自動糾偏裝置避免因皮帶跑偏而影響生產。
    ● 梨形刮板將下皮帶上的雜物清到一邊,避免皮帶和輥麵之間的雜物損壞皮帶.
    ● 皮帶內外側的刮板避免皮帶粘料及皮重變化。
    ● 無須協助,皮帶更換方便,簡化維護。
    ● 主、從滾筒采用自動調心軸承,安裝調整十分方便。

    主要技術參數:(標準配置時)
    各種散料的實際給料精度均優於±0.5%設定的給料速率。
    給料率大約為50kg/h-2000t/h。
    輸送帶寬500mm-1800mm。
    輥筒中心距1000毫米-8000毫米,采用插件系統,尺寸可按用戶要求定做。
    輸出介面:多種可選,可與DCS系統連接。
    環境溫度:
    秤體-10℃~+60℃
    機表-10℃~+45℃
    工作電源:
    機表AC220V±15% 50Hz±2%
    秤體AC380V±15% 50Hz±2%

    TDG調速定量給料皮帶秤系列,是在消化、吸收、引進SCHENCK(申克)的基礎上,結合長期以來的實踐和經驗,不斷改進和優化設計的產品。適用於散粒狀、塊狀、粉狀物料的連續動態計量與定量給料。
    TDG調速定量給料皮帶秤-概述:
    TDG調速定量給料皮帶秤系列,采用動態給計量方式和計算機變頻控製,設備皮帶自動張緊裝置、跑偏報警保護及現場控製開關,具有運行穩定、可靠性高的優點,計量精度高,能在較惡劣的環境下正常工作,適用於建材、冶金、化工、糧食等行業的散狀物料的配料和計量,是實現自動化控製、穩定產品質量的理想計量設備。
    TDG調速定量給料皮帶秤-結構特點:
    1.由冷彎C型鋼板組成秤體框架,結構合理,強度大,適合於各種規格非標秤體的設計;
    2.采用一體化直聯式專用皮帶秤減速電機,低噪音、低震動、抗粉塵、長壽命、高可靠性;減速電機帶反力矩撐板,軸裝結構。與秤體主動滾筒直接相聯,安裝、調試與維護極其方便。
    3.環形無接頭皮帶,可根據工藝選擇:平行皮帶、擋板結構、裙邊皮帶結構;
    4.獨特的X型簧片稱量機構,簧片受力更均勻,線性與重復性更好;
    5.采用磁敏式測速裝置,配合測速電路真實的反應瞭電機速度,測速信號準確、可靠;
    6.獨特的皮帶防跑偏裝置,采用申克技術三托輥結構,可自由調節張緊托輥;
    7.秤體進料裝置自帶托板,可控製進料量與封料,以便秤體標定與校零;
    TDG調速定量給料皮帶秤-主要技術參數:
    系統精度:≤±0.5%;
    調速范圍:1:10;
    調速方式:變頻調速;
    工作方式:連續
    使用環境:機表-50~50℃;秤體-30~50℃;相對時度≤90%
    電源:~220V -15%-10%,50Hz(微機部分);
    給料范圍:0.2~2000t/h。

    等難題,價格優惠,可上門服務,並備有各種備品備件。

    調速皮帶秤



    調速皮帶秤主要特點:

    1、全鋼框架結構,系統穩定性能好。
    2
    、仿申克直聯減速電機,保證瞭長期穩定運行。
    3
    、獨特的皮帶張緊和自動糾偏功能,可以使秤體長期運行免維護。
    4
    、秤體有皮帶內外清掃裝置,有效克服皮帶粘附屬物料。
    5
    、采用雙傳感器(平衡梁或波紋管)直接稱重結構,成功的解決瞭物料偏重和杠桿稱重造成的誤差,使計量精度大為提高。
    6
    、采用數字采集模塊,有效分辨率高達100萬;采集速率50/秒;年漂移小於50PPM;溫度漂移小於50PPM
    7
    、皮帶速度測量選用齒輪測速或旋轉編碼器測速。

     調速皮帶秤技術指標:

    1計量精度:≤±0.5%
    2
    控製精度:≤±1%
    3
    調速范圍:101
    4
    工作方式:連續

     工作原理

    來自皮帶上物料的重量信號和皮帶運行的速度信號一同傳送到3C403(一機一路DCS介面)或3C600(一機十六路)測量和控製系統中(3C4033C600內部均以微處理器為核心)。通過連續不斷的比較設定值與皮帶實際輸送的物料重量。不停的調節皮帶運行的速度。因此,使物料流量總能穩定在設定值上。



    調速皮帶秤結構原理圖

    來自皮帶上物料的重量信號和皮帶運行的速度信號一同傳送到3C403(一機一路DCS介面)或3C600(一機十六路)測量和控製系統中(3C4033C600內部均以微處理器為核心)。通過連續不斷的比較設定值與皮帶實際輸送的物料重量。不停的調節皮帶運行的速度。因此,使物料流量總能穩定在設定值上。

    1、檢查口2、卸料罩3、收塵口4、側邊擋料罩5、荷重傳感器(物料重量檢測)
    6
    、計量輥7、皮帶托輥8、物料整形閘板9、進料口10、給料鬥11、皮帶尾輥
    12
    、皮帶張緊調節13、秤架14、梨型皮帶清掃器15皮帶恒定張力器
    16
    、皮帶自動調偏結構17、標志牌18、速度傳感器(皮帶運行速度檢測)19、電機
    20
    、位置調節固定螺絲21、直聯式減速機22、出料口23、橡膠刀口皮帶清掃器
    24
    、前驅動輥
