    大陸總代理VGM減速器 臺灣伺服電機減速器 PG120FL2-15-24-110
    商品代碼: 4366383
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    VGM減速器,臺灣伺服電機減速器,臺灣VGM減速器,伺服電機減速器,臺灣伺服減速器,VGM伺服減速器,臺灣VGM伺服減速器,伺服減速器PG120FL2-15-24-110。

    聚盛VGM減速機大陸一級代理(深圳中正精密機電有限公司)專業提供:VGM減速機PG系列,VGM減速機PG-F系列,VGM減速機MF-S系列,VGM減速機MF-X系列,VGM減速機MF-H系列,VGM直角減速機MFL系列,VGM直角減速機MFT系列,100%原裝正品,假一罰百。

    VGM減速機PG-F系列技術參數
    規格單位段數減速比PG60FPG90FPG120F
    額定輸出扭矩Nm131579190
    42188230
    52085215
    71882205
    101579190
    291579190
    151579190
    202188230
    252085215
    352085215
    402188230
    491882205
    701882205
    1001579190
    327--88230
    36--79190
    45--79190
    48--79190
    60--79190
    75--79190
    80--88230
    急停扭矩NmL1,L2,L33~1002.5倍額定輸出扭矩
    額定輸入轉速rpmL1,L2,L33~1003,0003,0002,000
    最大輸入轉速rpmL1,L2,L33~1004,5004,5003,000
    標準背隙arcminL13~10≤15~20≤12~17≤12~17
    L29~100≤17~22≤15~20≤15~20
    扭轉剛性Nm/arcminL1,L2,L33~10027.214
    容許徑向力NL1,L2,L33~1005901,7002,850
    容許軸向力NL1,L2,L33~1003258401,470
    平均使用壽命hrL1,L2,L33~10020,000
    全負載時效率%L13~10≥ 94%
    L29~100≥ 91%
    L327~100≥ 86%
    重量kgL13~101.1368.6
    L29~1001.45.410.9
    L327~1007.313.2
    使用溫度°CL1,L2,L33~100- 10°C ~ + 90oC
    潤滑 L1,L2,L33~100全合成潤滑油脂
    安裝方向 L1,L2,L33~100任意方向
    噪音值dBAL1,L2,L33~100≤70≤70≤70

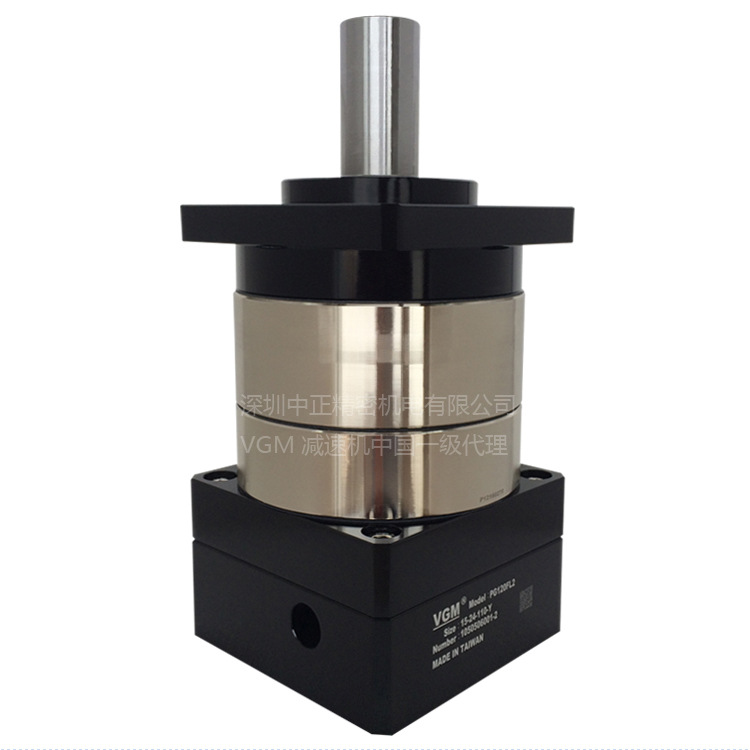

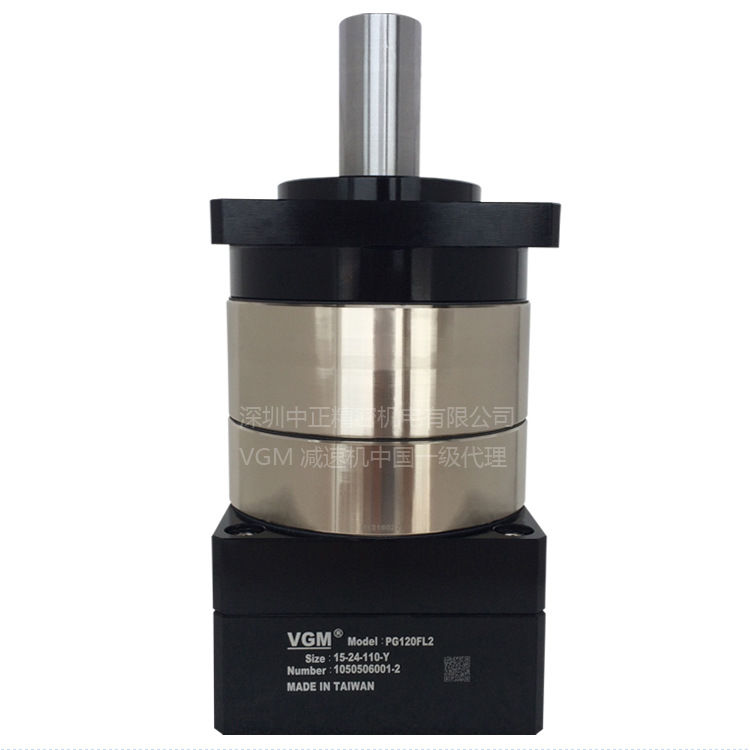

    VGM減速機PG120F產品實拍圖


    PG120FL2-15-24-110.1

    PG120FL2-15-24-110.2



    VGM減速機詳細描述
     臺灣聚盛VGM減速機分大系列:

    1.臺灣聚盛VGM減速機PG系列(圓形不帶法蘭)

    2.臺灣聚盛VGM減速機PG-F系列(圓形帶法蘭)

    3.臺灣聚盛VGM減速機MF--S系列(方形)

    4.臺灣聚盛VGM精密減速機MF-X系列(圓形帶法蘭)

    5.臺灣聚盛VGM超精密減速機MF--H系列(方形,150~180機型的機身為圓形)

    6.臺灣聚盛VGM直角減速機MFL系列(超精密軸輸出型)

    7.臺灣聚盛VGM直角減速機MFT系列(中空軸輸出、單軸輸出、雙軸輸出)

    一,VGM減速機PG系列:

    PG60L1,PG60L2(減速機數比3~100)

    PG120L1,PG120L2,PG120L3(減速機數比3~100)

    二,VGM減速機PG-F系列:

    PG60FL1,PG60FL2(減速機數比3~100)

    PG90FL1,PG90FL2,PG90L3(減速機數比3~100)

    PG120FL1,PG120FL2,PG120L3(減速機數比3~100)

    三,VGM減速機MF-S系列:

    MF070SL1,MF070SL2,MF070SL3(減速機數比3~100)

    MF090SL1,MF090SL2,MF090SL3(減速機數比3~100)

    MF120SL1,MF120SL2,MF120SL3(減速機數比3~100)

    MF150SL1,MF150SL2,MF150SL3(減速機數比3~100)

    MF180SL1,MF180SL2,MF180SL3(減速機數比3~100)

    四,VGM精密減速機MF-X系列:

    MF40L1,MF40L2(減速機速比3~50)

    MF60L1,MF60L2,MF60L3(減速機數比3~1000)

    MF90L1,MF90L2,MF90L3(減速機數比3~1000)

    MF120L1,MF120L2,MF120L3(減速機數比3~1000)

    MF150L1,MF150L2,MF150L3(減速機數比3~1000)

    MF180L1,MF180L2,MF180L3(減速機數比3~1000)

    MF220L1,MF220L2(減速機速比3~100)

    五,VGM超精密減速機MF-H系列:

    MF40HL1,MF40HL2(減速機數比3~50)

    MF60HL1,MF60HL2,MF60HL3(減速機數比3~1000)

    MF90HL1,MF90HL2,MF90HL3(減速機數比3~1000)

    MF120HL1,MF120HL2,MF120HL3(減速機數比3~1000)

    MF150HL1,MF150HL2,MF150HL3(減速機數比3~1000)

    MF180HL1,MF180HL2,MF180HL3(減速機數比3-1000)

    六,VGM直角減速機MFL系列:

    MFL60L1,MFL60L2(減速機數比3~200)

    MFL90L1,MFL90L2(減速機數比3~200)

    MFL120L1,MFL120L2(減速機數比3~200)

    七,VGM直角減速機MFT系列:

    MFT60L0,MFT60L1,MFT60L2(減速機數比1~50)

    MFT90L0,MFT90L1,MFT90L3(減速機數比1~50)

    MFT120L0,MFT90L2,MFT90L3(減速機數比1~50)

    臺灣聚盛VGM減速機:VGM減速機PG系列,VGM減速機PG-F系列,VGM減速機MF-S系列,VGM減速機MF-X系列,VGM減速機MF-H系列,VGM直角減速機MFL系列,VGM直角減速機MFT系列,七大系列,產品規格齊全,經濟·精密·堅固,選擇性佳,適配各廠牌伺服電機與步進電機。減速機機身外殼采用高強度鋁合金,外形光滑、精致、輕盈,且具有具備高強硬度,防護能力強。密封式設計,鋰基復合全合成潤滑油脂,使用期終身免潤滑。高轉矩,無震動,低回程間隙,低噪音,長壽命,安裝方便,高性價比。



    臺灣聚盛VGM減速機特點:

    1、獨特多段減速比,高效率輸出扭力之正齒式減速裝置是伺服馬達、步進馬達等,精密傳動機構的最佳組合。

    2、專利內齒環設計,確保而用與低噪音。

    3、密閉式全油封設計確保潤滑油脂不泄漏。

    4、低耗損精密齒輪設計傳動效率高速95%。

    5、適合NEMA馬達按裝標準規范,VGM減速機安裝容易。

    6、同級產品中體積最小,最適合有限之設備空間。

    7、高精度低背隙3-5弧分,標準型6-10弧分皆可供應。

    8、VGM減速機內部組件采用經熱處理之高強度合金鋼材,足堪應付嚴峻的惡劣工作環境。

    使用場合如下: VGM減速機廣泛應用於航太、半導體設備、醫療器材、機器人、機械手、通訊設備、製藥設備、印刷設備、包裝機械、 紡織機械、數控機床、數控彎管機、停車設備、量測設備、工作母機、精密監控系統、車輛工業、自動控製系統等行業。



    臺灣聚盛VGM減速機安裝方法:

    1,將少許防銹油塗抹在馬達出力軸、凸緣

    2,如有軸套將其放入聚盛VGM減速機之入力軸時,註意軸套上的溝槽必須與減速之入力軸上的溝槽對齊。

    3,將欲安裝之馬達,放置在平臺上,並且馬達出力軸心向上,然後將馬達固定,並且將鍵移除。

    4,小祭地將VGM減速機之入力軸上的溝槽對齊馬達上的鍵溝後慢慢滑入。

    5,將聚盛減速機之入力軸上固定螺絲,以第一次扭力鎖上。

    6,鎖緊馬達與減速機之固定螺絲。

    7,平均地逐次(分三次)增加扭力將減速機之入力軸兩側之固定螺絲鎖緊。

    8,請勿重力敲擊減速機之出力軸,避免傷害減速機內部機構。



    聚盛VGM減速機選型註意事項:

    選配臺灣聚盛VGM減速機應遵循適用性與經濟性相結合的原則,就是說減速機的各項技術指標,既能滿足設備的要求又能節約成本。“過”與“不及”都會帶來成本浪費,因此正確選用減速機非常重要。

    選用VGM減速機應考慮其結構類型、承載能力、減速比、輸出轉速、軸向力、徑向力、扭轉剛性、背隙等內在指標,也應充分考慮安裝形式、工況條件、工作環境等外部結構。下列幾項是選用減速機最基本的要求,具體如下:

    1,安裝尺寸:即伺服電機前端的尺寸。在選用VGM減速機,VGM減速機的輸入端必須與伺服電機的輸出端的尺寸完全吻合。

    2,減速比:電機每分鐘額定輸出轉數/減速比=減速機每分鐘輸出多少轉,臺灣VGM減速機應盡量選用接近理想的減速比,以保證得到理想的轉速。

    3,扭矩:伺服電機額定輸出扭矩(步進電機是保持轉矩)*減速比,減速機額定輸出轉數一定要大於這個數值,如果小於,減速機會縮短使用壽命,嚴重情況下會斷軸或者崩齒。

    4,回程背隙:回程間隙(精度)→(減速機輸出軸一圓周分為360度,一度=60弧分)即我們常說的“弧分”,單位:arcmin。回程間隙越小,其精度越高,成本也越高,用戶選擇滿足其精度要求的VGM減速機就可以瞭。還要考慮橫向/徑向受力和平均壽命。橫向/徑向受力大的減速機在安裝和使用中可靠性相對較高,不易出問題。通常其平均壽命遠超過所配伺服電機的壽命。



    臺灣聚盛VGM減速機選型時應註意:

    1,確認你的負載額定扭矩要小於 > VGM減速機額定輸出扭矩。

    2,伺服電機額定扭矩(乘以)x減速比要大於 > 負載額定扭矩。

    3,負載通過VGM減速機轉化到伺服電機的轉動慣量,要在伺服電機允許的范圍內。

    4,確認聚盛VGM減速機精度能夠滿足您的控製要求。



    VGM直角減速機:

    齒輪箱:采用鉻鉬合金鋼及一體式成型設計,精密度高及輸出扭矩大,具高抗蝕效果。

    出力軸:采用一體成型設計確保大扭力輸出之結構剛性,表麵用無電解鎳處理,具備高防銹蝕的功能。

    太陽齒:選用鎳鉻鉬合金鋼,齒麵經滲碳處理,耐磨性高及耐高沖擊,齒型精修處理,能提升齒輪精度及降低噪音。

    行星齒:選用鎳鉻鉬合金鋼,齒麵經滲碳處理,耐磨性高及耐高沖擊,齒型精修處理,能提升齒輪精度及降低噪音,內孔使用不含保持器的滿針滾針,具高耐磨與高強度。

    VGM直角減速機應用於精密定位或往復定位,穩定將動力平穩輸出於振動極小的自動化設備上,如:印刷產業、彎管設備、彈簧機產業、LCD檢驗設備、連接滾珠導螺桿傳動機構上……

    •
