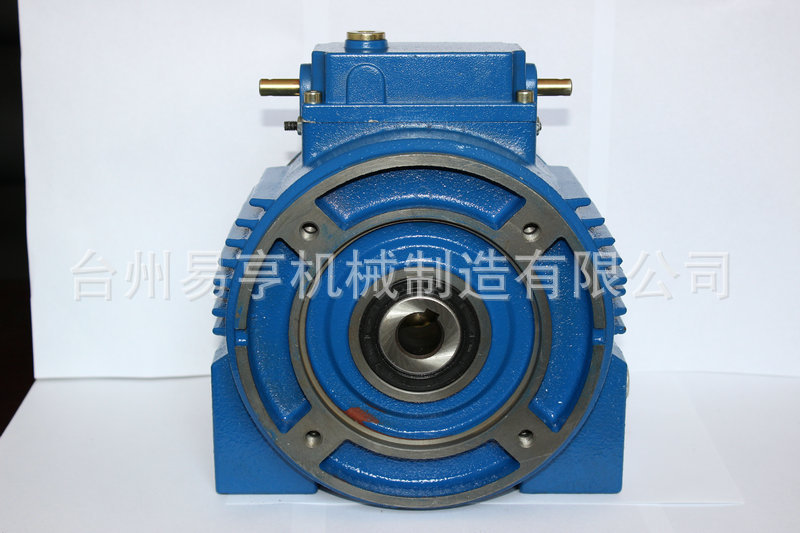

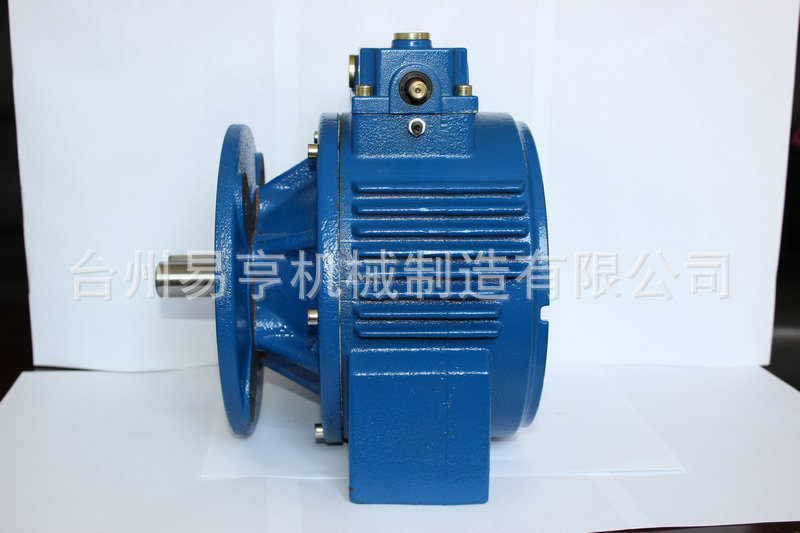

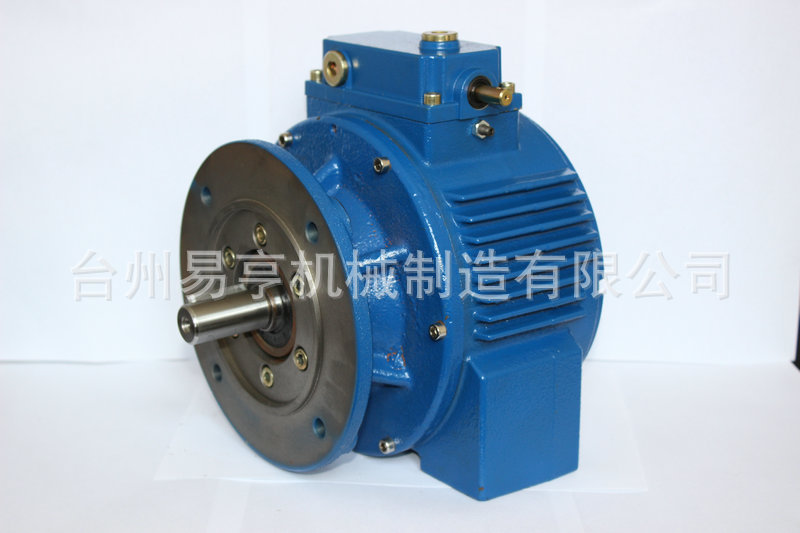

全新無極變速機，可配電機功率大小:0.37KW 0.55KW 0.75KW 1.1KW 1.5KW 2.2KW 3KW
速比2-190之間,下麵有圖
可5倍之間手調,比喻速比2D:可調輸出2轉/分鐘-10轉/分鐘之間
建議：盡量取中間值使用，這樣對減速機損耗最小比如2-10轉的，調4-6轉使用
速比不同，價格稍有不同
需要多大的型號電機速比可聯系店主或電聯:13665765927
一、簡介
UDL系列無級變速器的設計，融合瞭國內外的先進技術。產品有以下主要特點：
1.調速精度高：達0.5-1轉
2.變速范圍大。輸出速比可在1：1.4至1：7之間任意變化。
3.強度高，壽命長。
4.調速方便。
5.可連續工作運轉，且可正反方向運轉，運轉平穩，性能穩定，噪音低。
6.全密封，對環境要求低。
7.結構緊湊，體積小。
8.采用優質鋁合金壓鑄成型，外形美觀，重量輕，永不生銹。
9.適應性好。UDL系列行星錐盤無級變速器可與各種減速機組合，實現低速無級變速。
UDL系列行星錐盤無級變速器可廣泛應用於食品、陶瓷、包裝、化工、製藥、塑料、造紙、機床、交通以及各種需調速的自動生產線、輸送線、裝配線等是您機器上理想的夥伴。
二、結構與原理
無極變速機基本由以下部件組成：由碟形彈簧壓緊的太陽輪（11），並與輸入軸聯接，固定環盤（7）被安裝在變速機殼體中，多個沿圓周方向均佈的行星錐盤（8）的內邊太陽輪（11）夾緊，外邊在固定環盤（8）與調速凸輪（11）之間的間隙中鍥緊，支承各個錐盤軸心的滑塊（13）被安裝在與輸出軸（1）聯接行星架（12）的徑向均佈糟內。隨著與太陽輪（11）聯接在一起的輸入軸的轉動，使各個行星錐盤（8）繞本身中心作旋轉運動的同時也使整個行星錐盤組的軸心相對與機體作公轉運動。正是這種公轉運動被行星架（12）提取，並傳遞到與相聯的輸出軸（1）既為輸出轉速。速度的調節是靠轉動調速手輪（6）來實現。轉動手輪時，與之相連的螺桿通過撥銷（4）帶動調速凸輪（2）產生周向位移。這種周向位移在固定安裝的固定凸輪（3）端麵上的凸輪齒和調速凸輪（2）端麵上的凸輪齒的作用下，通過鋼球（14）轉化為調速凸輪（2）的軸向位移。使得固定凸輪（3）與調速凸輪（2）之間的間隙變大變小，其結果是行星錐盤（8）組的軸心沿著行星架（12）的徑向均佈糟隨之向外或向內作徑向偏移，從而使傳動比得到變化來實現變速的.扭矩的傳遞是依靠太陽輪（11）與行星錐盤（8）、行星錐盤（8）與固定環盤（7）之間的磨檫來傳遞的。特定的變速機油可使各磨檫副產生很好的牽引力。
三、使用與保障
1.軸伸形式全部為圓柱形，按《圓柱形軸伸》GB1569-79選定，鍵聯接按《普通平鍵》GB1095-79選定。
2.聯軸器與電動機聯接時應使軸線保持同心，安裝誤差不應大於所用聯軸器的允許誤差值。
3.輸出軸裝聯軸器或帶輪時，用軸端螺孔壓入，或加熱裝配，嚴禁錘擊。
4.機械無級變速器不宜用於可能超負載或堵轉使用場合。
5.調速應在運轉中進行，嚴禁停車時轉動調速手輪。
6.操作盒下的兩端調速限位螺釘已調整好，請勿再動。
7.本機不宜工作在高於40℃的環境中，溫升不得高於45℃。關於本機的溫升，請看下麵介紹：
（變速器采用四極電機時，此時，部件在跑合（空車運轉）開始時，溫度高於正常工作的環境溫度約40-50℃。跑合60-80小時後，溫升逐漸下降，此後，溫度高於環境溫度20℃，並保持穩定的溫升。跑合時高的溫升影響正常允許的工作條件，但對部件的使用壽命並無有害影響。）
8.變速器采用潤滑油油浴潤滑。潤滑油牌號位Ub-3。使用前請檢查油位。
9.出廠前潤滑油已加入，首次使用1000小時後應更換潤滑油。
10.變速器內潤滑油應保持在油標的三分之二高度，用戶應經常檢查油位高度，嚴禁在潤滑不良的情況下使用。操作盒上透氣螺母出廠時為防止搬運中漏油已旋緊，運轉時須松開，嚴禁未松開使用。
