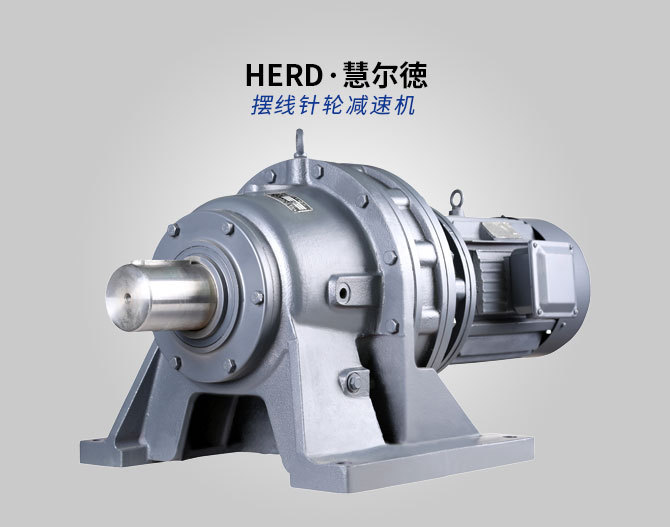

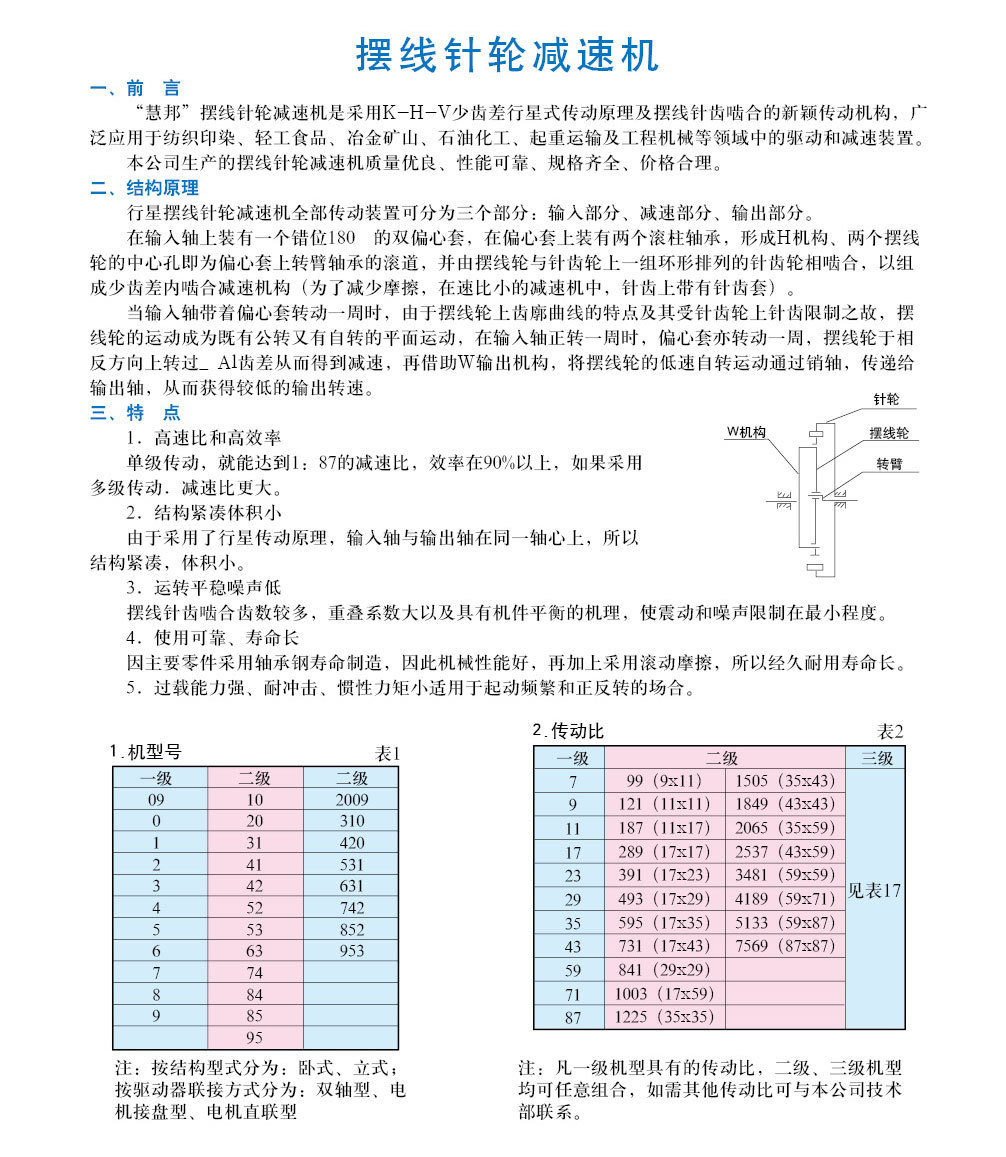

擺線針輪減速機
一、 前言
“慧邦”擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機構，廣泛用於紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。
本公司生產的擺線針輪減速機質量優良、性能可靠、規格齊全、價格合理。
二、 結構原理
行星擺線針輪減速機全部傳動裝置可分為三個部分：輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉壁軸承的滾套，並由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構（為瞭減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。
當輸入軸帶著偏心套轉動一周時，由於擺線輪上齒廓曲線的特點及受針齒輪上針齒限製之故，擺線輪的運動成為既有公轉又有自轉的平麵運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪於相反方向上轉_A1齒差從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

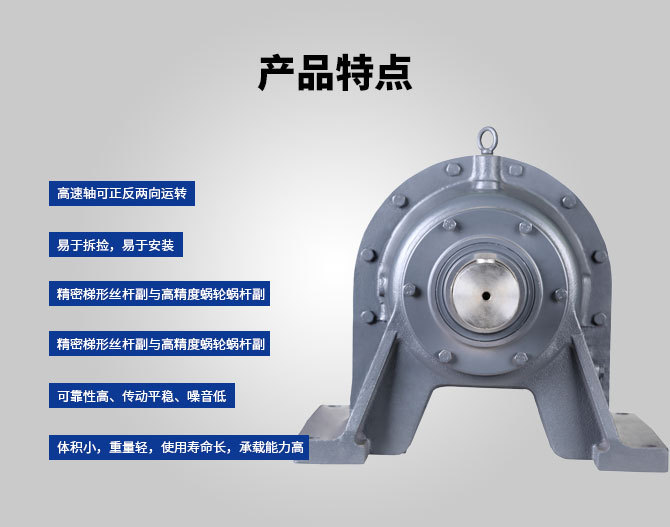

三、 特點
1. 高速比和高效率
單級傳動，就能達到1:87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
2. 結構緊湊體積小
由於采用瞭行星傳動的原理，輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小。
3. 運動平穩噪音低
擺線針齒嚙合齒數較多，重疊系數大以及具有機構平衡的機理，使震動和噪聲限製在最小程度。
4. 使用可靠、壽命長
因主要零件采用軸承鋼材質製造，因此機械性能好，再加上采用滾動摩擦，所以經久耐用壽命長。
5.過載能力強、耐沖擊、慣性力距小適用於起重頻繁和正反轉的場合。

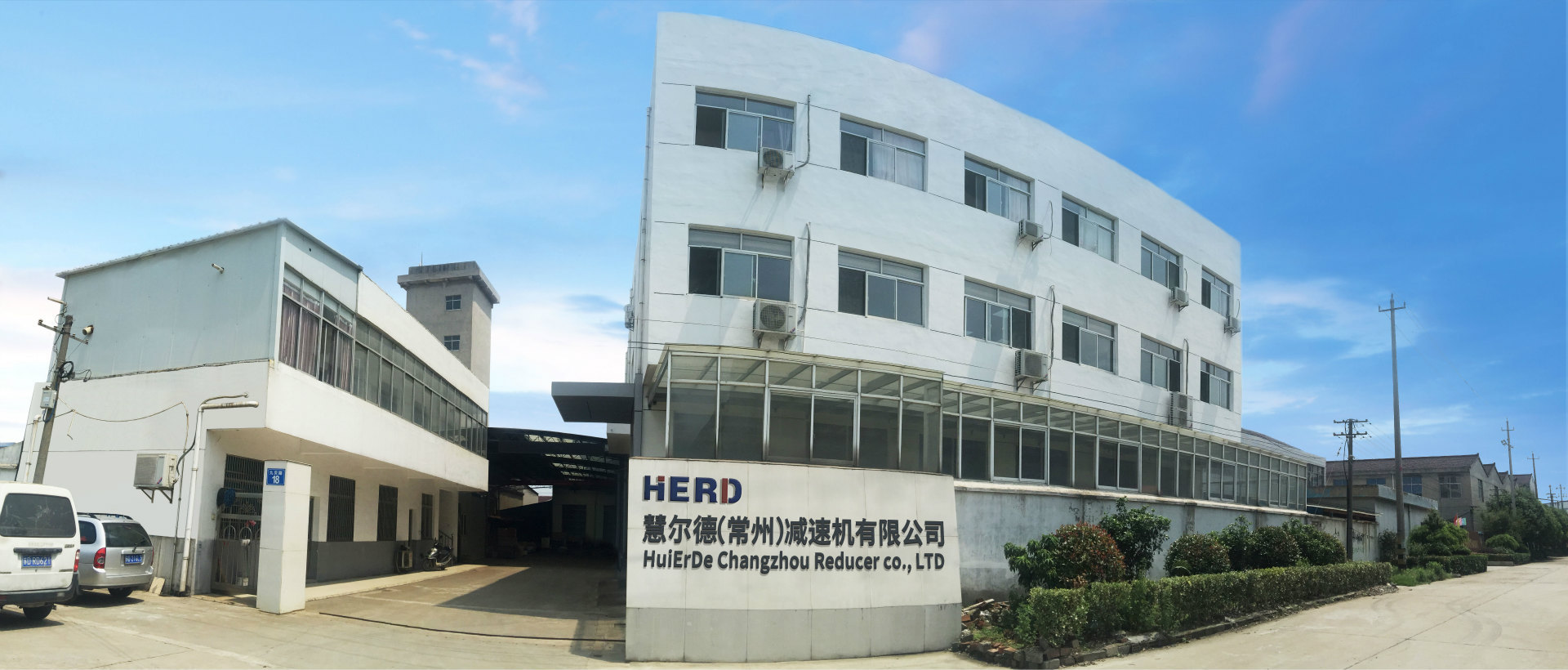

慧爾德（常州）減速機有限公司是機械工業部定點生產齒輪減速電機的專業性公司，ISO9001認證企業。
公司生產R系列斜齒輪減速電機，S系列斜齒輪----蝸桿減速電機，F系列平行軸斜齒輪減速電機，K系列斜齒輪----錐齒輪減速電機，擺線針輪減速機，潛水推流專用減速機等十餘個系列，數千種規格的產品，是目前國際上工業動力傳輸領域最普遍采用的減速驅動裝置。
以上產品廣泛應用於冶金、礦山、石化、煙草、陶瓷、橡塑、糧油食品、啤酒飲料、交通運輸及國內新興的物流設備、立體車庫、環保等行業，為您的驅動應用提供先進並且經濟的選擇，使您的生產更順暢，業績更輝煌。
產品采用瞭系列化、模塊化的設計思想，使產品具有瞭廣泛的適應性、單件產品可以獨立成臺實現其所具備的功能，又可和本系列或其他機型組合，組成滿足不同需要的減變速機組。
公司銘刻、堅持以質量為本，以信譽求發展，以向國內外用戶提供可信性的產品為宗旨的方針，不斷引進新設備新技術、並且最優秀的人才投入開發與研究，使企業具備瞭趕超先進水平的技術實力，使產品的技術性能、內部結構和外觀造型都具有優良的品質。公司的各類產品銷往全國各地，出口日本、美國、德國、東南亞等眾多國傢和地區，深受用戶的好評。
聯系人：張經理
手 機：18068758313
電 話：0519-86528313
地 址：中國 江蘇 常州市武進區 禮嘉鎮貝莊工業園九貝路18號
郵 編：213176
主 頁：http://www.herdjsj.com/
