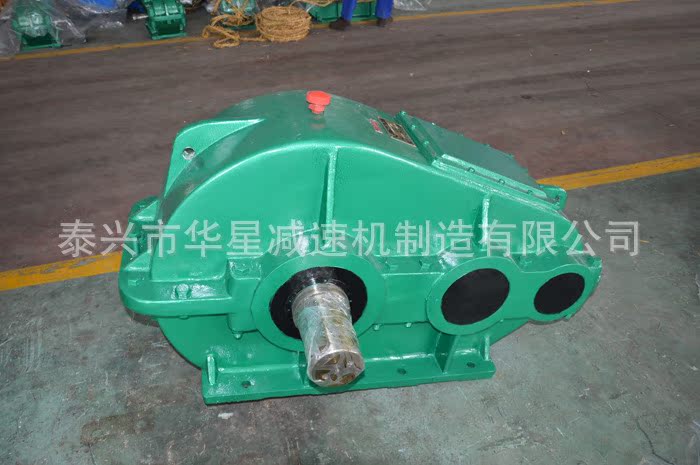

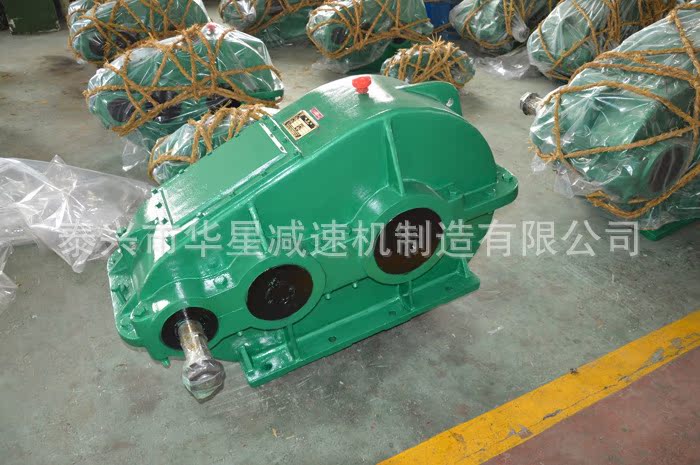

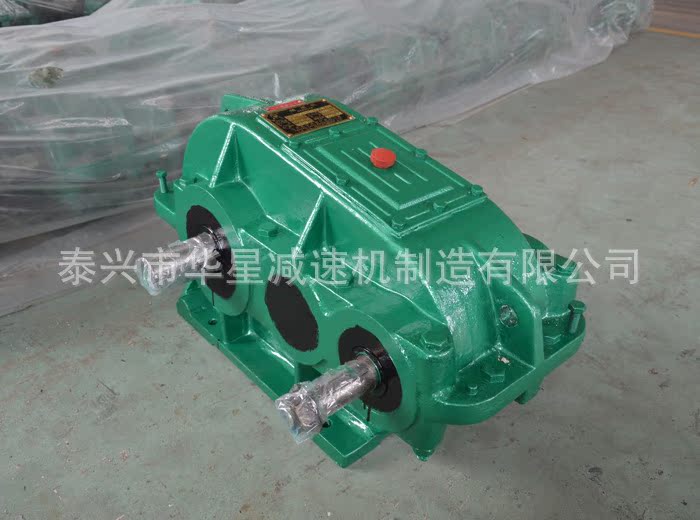

JZQ型系列齒輪減速機
一、應用范圍及結構概況
1、應用范圍及優點:
本機廣泛應用於各種超重、運輸、礦山機械及其他機械中做減速之用。其聯動方式,可用聯軸器直接聯動,也可用三角皮帶撓性聯動。
本機通用性和互換性強,維修簡單,效率系數為0.94,具有啟動阻力小、運動靈活等優點。
2、結構概況及主要零部件:

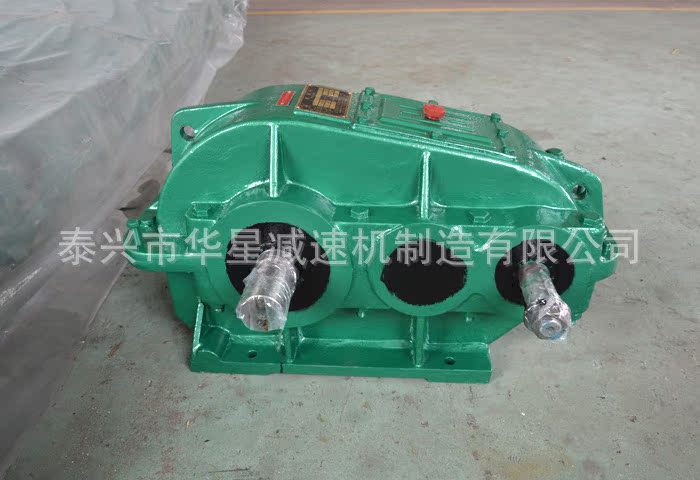

本機結構為兩級三軸圓柱斜齒水平分割全封式。潤滑油存於減速機內部,在主動軸和中間軸上設有擋油板,各軸支點均用滾動軸承,軸承軸向間隙可用內部調整環調整,本機上部有一檢查蓋,下部有油標指針和排廢油用的油塞。
齒輪和軸均用優質碳素鋼製成,並經調質處理,齒輪多用高級鑄鋼製造,並經正火處理,箱體材料為灰鑄鐵HT200並經時效處理,齒輪按8級精度製造的滾切斜齒、傾斜角為8°6’34”兩配偶齒輪齒數和為99牙。
本機齒輪具有下列法向模數MH和齒寬B(表一)
減速機型號JZQ | 250 | 350 | 400 | 500 | 650 | 750 | 850 | 1000 | |
Ⅰ級 | MH1 | 2 | 3 | 3 | 4 | 5 | 6 | 7 | 8 |
B1 | 40 | 60 | 60 | 80 | 100 | 120 | 140 |
| |
Ⅱ級 | MH2 | 3 | 4 | 5 | 6 | 8 | 9 | 10 | 12 |
B2 | 60 | 80 | 100 | 120 | 160 | 180 | 200 |
|
二、主要規格

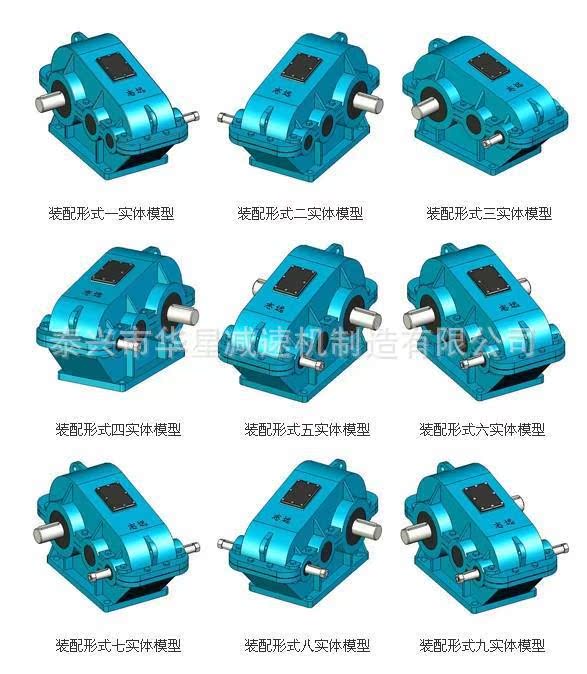

本系列減速機按大小、速比、裝配形式分如下幾種:
1、按主動軸、被動軸中心距分為8種型號:
JZQ250、JZQ350、JZQ400、JZQ500、JZQ650、JZQ750、JZQ850、JZQ1000
2、按速比大小,每種型號內又分為以下9種速比:
速比種類 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ | Ⅵ | Ⅶ | Ⅷ | Ⅸ |
ZK1/Zm1 | 88/11 | 86/13 | 85/14 | 81/18 | 79/20 | 77/22 | 73/26 | 69/30 | 64/35 |
ZK2/Zm2 | 85/14 | 85/14 | 86/16 | 83/16 | 83/16 | 81/18 | 81/18 | 81/18 | 81/18 |
減速比 | 48.57 | 40.17 | 31.50 | 23.34 | 20.49 | 15.75 | 12.64 | 10.35 |
8.23
|

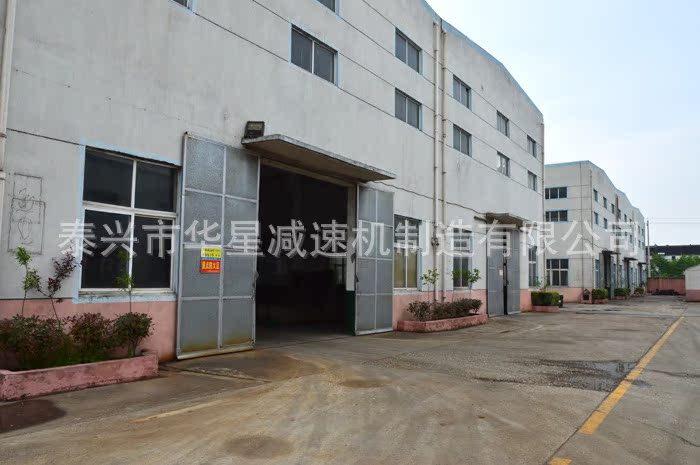

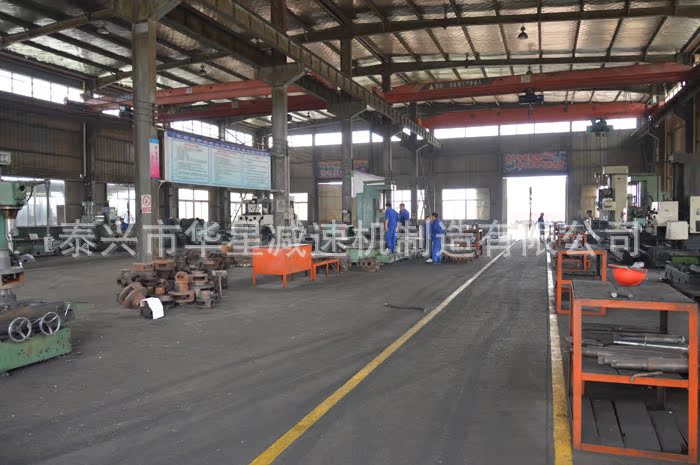

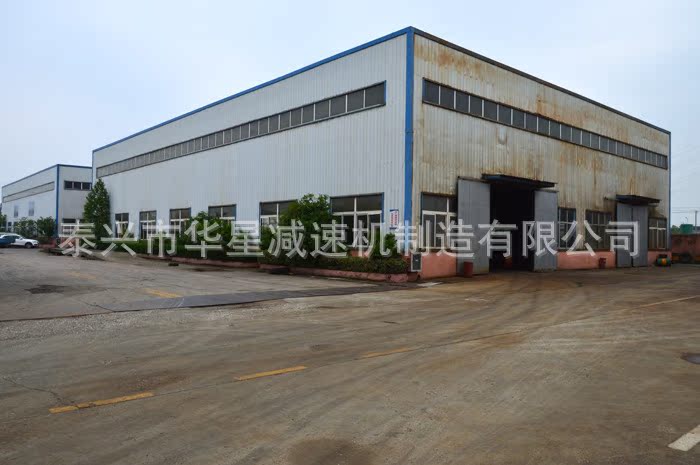

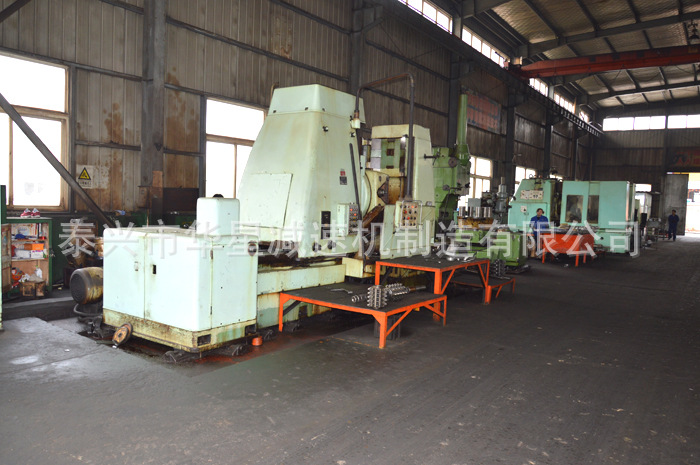

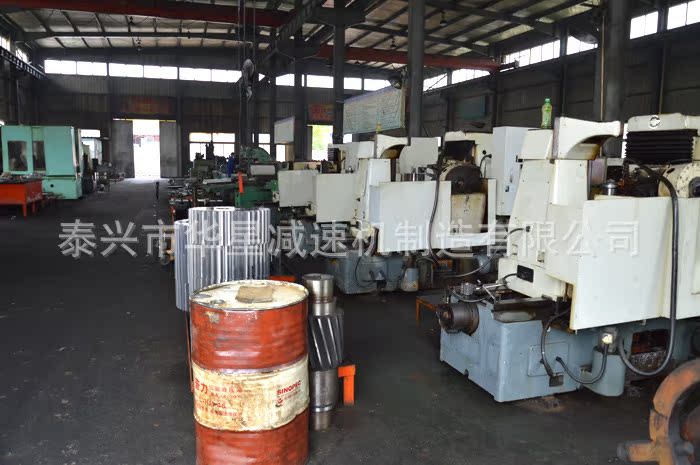

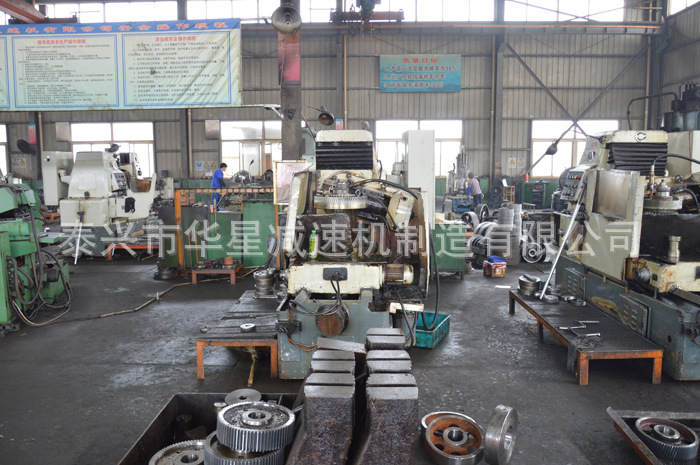

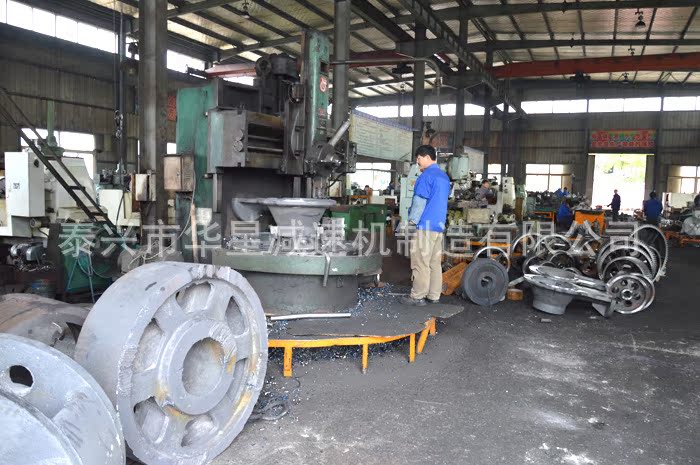

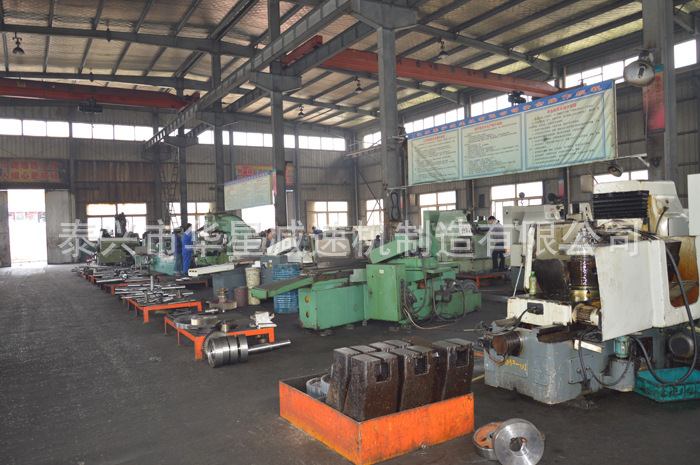

泰興市華星減速機製造有限公司位於全國減速機之鄉---江蘇省泰興市。地理位置優越,交通快捷。經過近幾年的努力,公司已發展成為具有比較齊全的冷、熱加工手段和測試設備的機械製造企業。
公司成功向市場推出瞭硬齒麵減速器、中硬齒麵減速器、軟硬齒麵減速器、擺線針輪減速機、行星齒輪減速器蝸輪蝸桿減速機、電動滾筒等10大系列,上萬種規格的減速機產品。並可根據用戶需求和市場需要設計製造各類專用減速機,產品廣泛用於起重、冶金、礦山、石化、製藥、食品等各行業。多年來,企業註重發揮科技創新在品牌建設、產品開發中的支撐引領作用,不斷增強可持續發展能力。同時,企業認真執行國傢質量管理標準,實行瞭全員、全過程、全方位安全質量管理,持續實施質量提升工程。
激情成就夢想,責任承載希望。華星減速機將以科學負責的態度,以社會責任為己任,我們將秉承:誠信至上、質量至上、服務至上、用戶至上的經營理念。一如既往地以優質的產品,優良的服務竭誠為您配套服務。
泰興市華星減速機製造有限公司
地址:泰興市泰興鎮耿戴村558號 |
