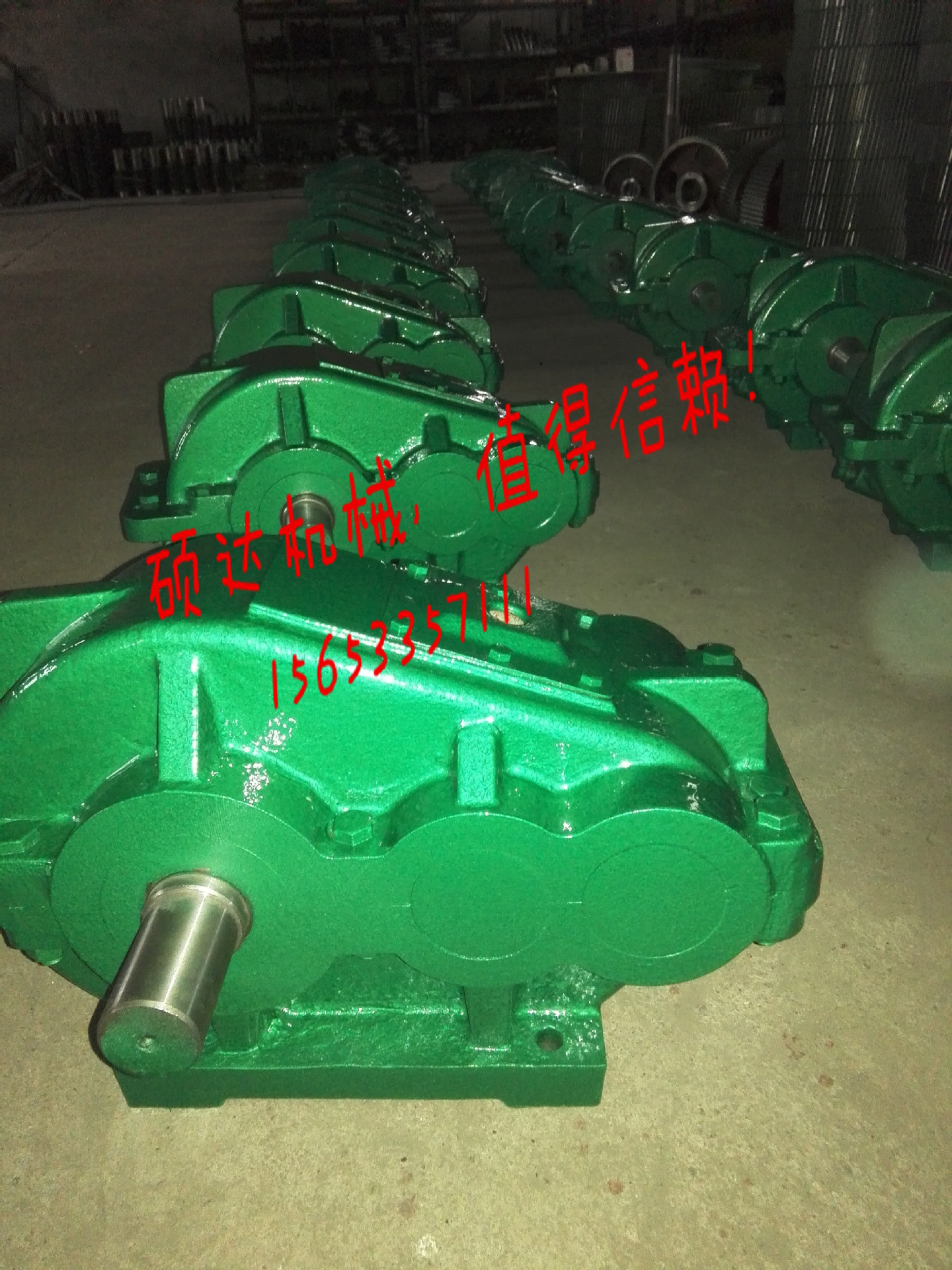

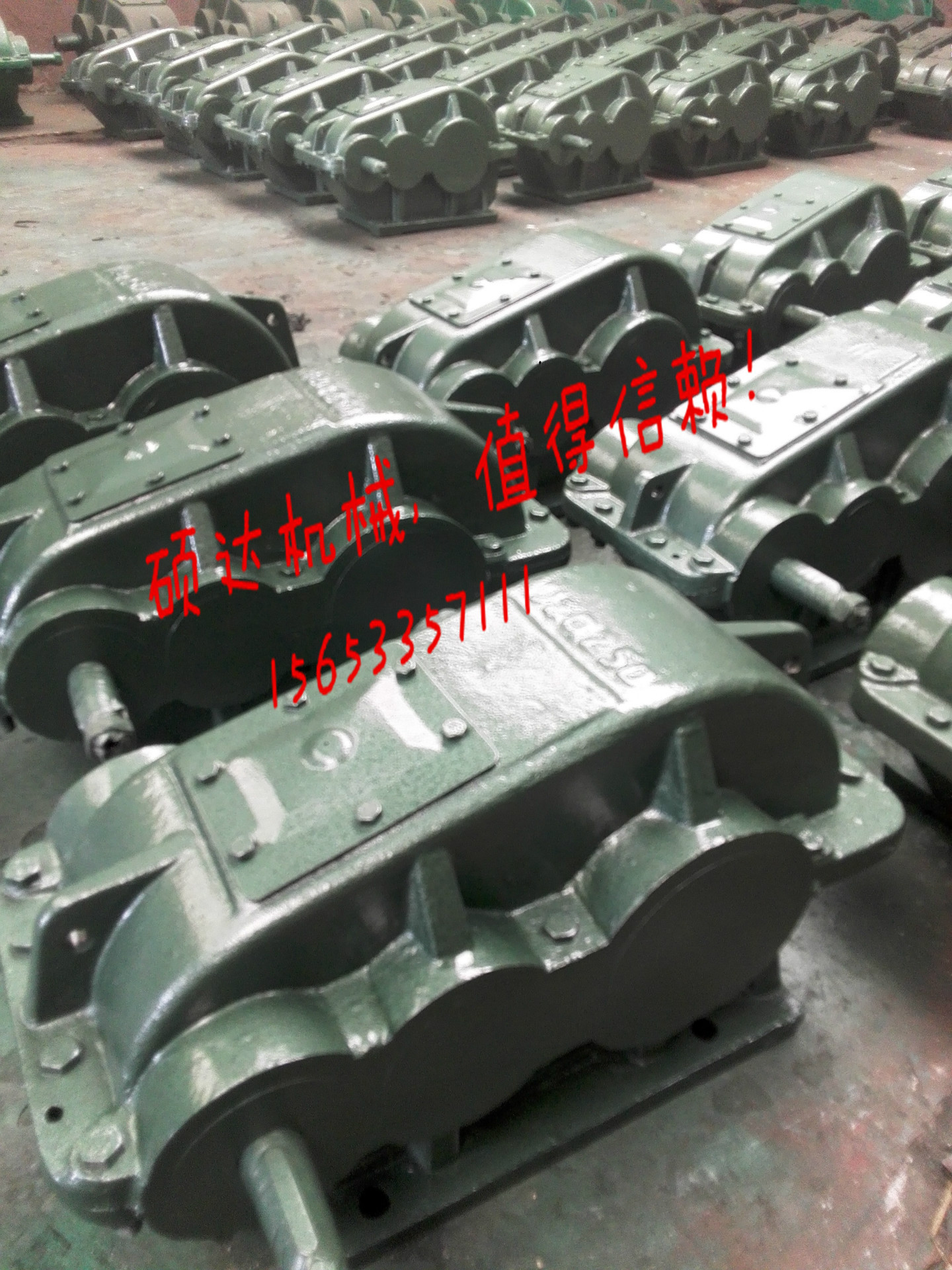

JZQ型系列齒輪減速機

一、應用范圍及結構概況

1、應用范圍及優點：

本機廣泛應用於各種超重、運輸、礦山機械及其他機械中做減速之用。其聯動方式，可用聯軸器直接聯動，也可用三角皮帶撓性聯動。

本機通用性和互換性強，維修簡單，效率系數為0.94，具有啟動阻力小、運動靈活等優點。

2、結構概況及主要零部件：

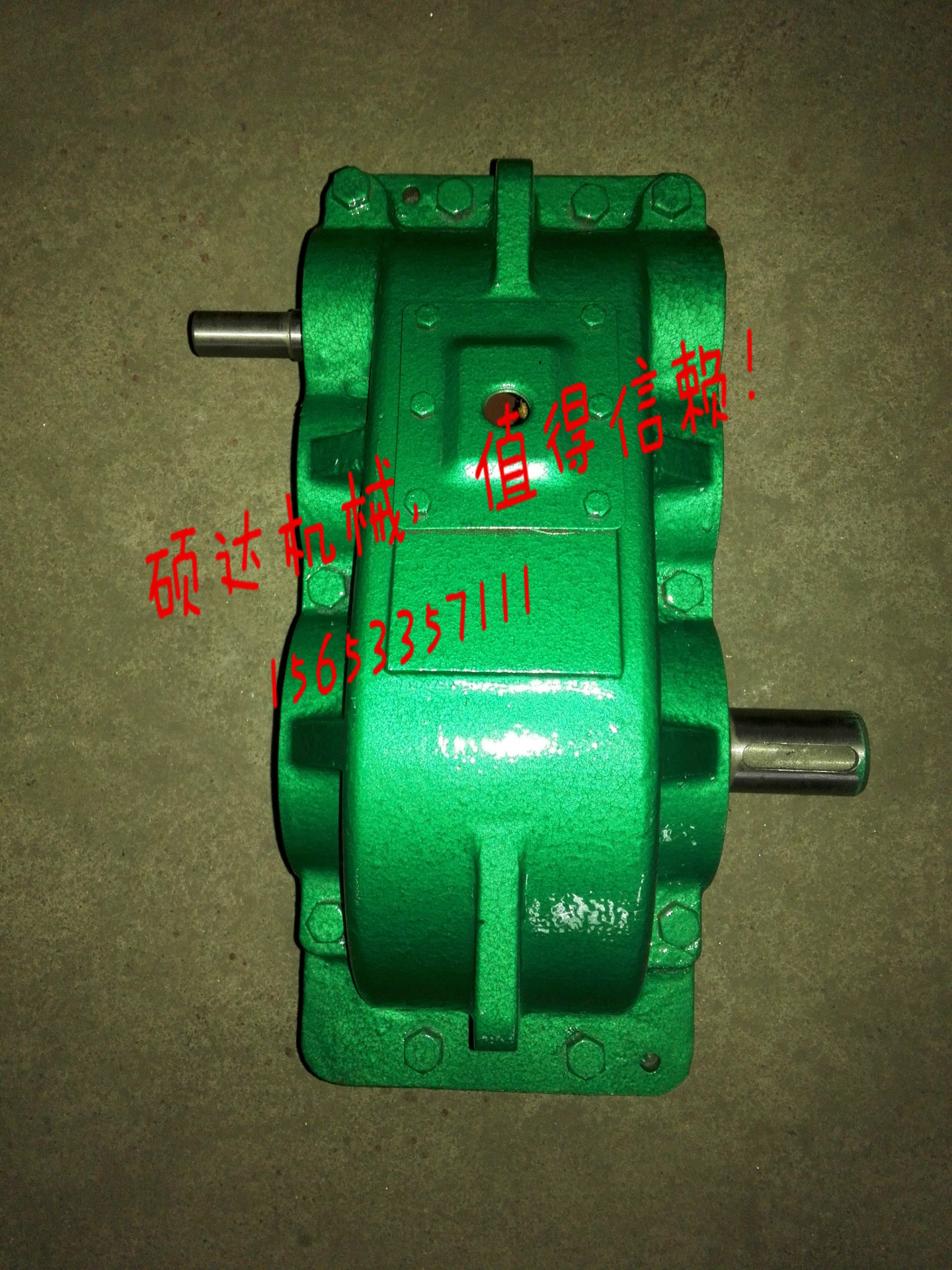

本機結構為兩級三軸圓柱斜齒水平分割全封式。潤滑油存於減速機內部，在主動軸和中間軸上設有擋油板，各軸支點均用滾動軸承，軸承軸向間隙可用內部調整環調整，本機上部有一檢查蓋，下部有油標指針和排廢油用的油塞。

齒輪和軸均用優質碳素鋼製成，並經調質處理，齒輪多用高級鑄鋼製造，並經正火處理，箱體材料為灰鑄鐵HT200並經時效處理，齒輪按8級精度製造的滾切斜齒、傾斜角為8°6’34”兩配偶齒輪齒數和為99牙。

本機齒輪具有下列法向模數MH和齒寬B（表一）

二、主要規格

本系列減速機按大小、速比、裝配形式分如下幾種：

1、按主動軸、被動軸中心距分為8種型號：

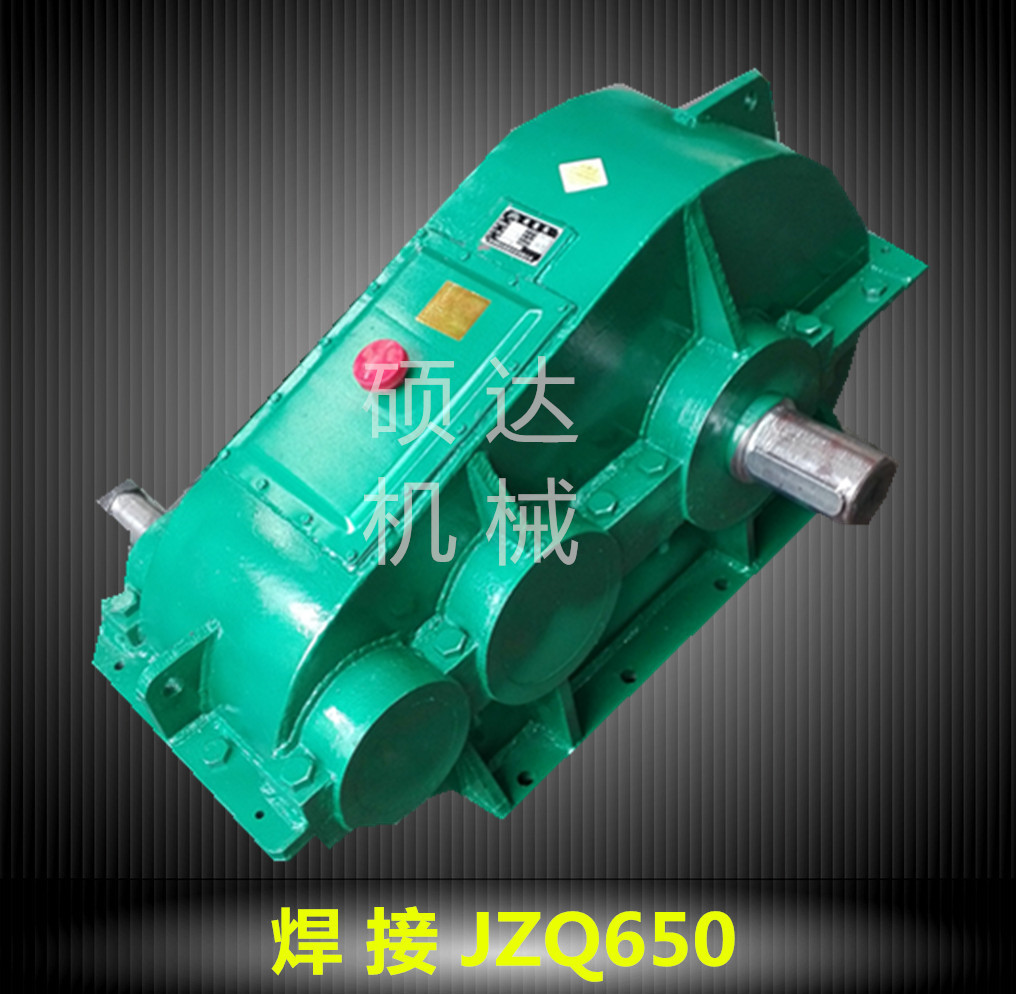

JZQ250、JZQ350、JZQ400、JZQ500、JZQ650、JZQ750、JZQ850、JZQ1000

2、按速比大小，每種型號內又分為以下9種速比：
