擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，並由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為瞭減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。
當輸入軸帶著偏心套轉動一周時，由於擺線輪上齒廊曲線的特點及其受針齒輪上針齒限製之故，擺線輪的運動成為即有公轉又有自轉的平麵運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪於相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
擺線針輪減速機原理/擺線減速機結構、型號、詳解、參數及性能
一、 擺線針輪減速機是一種比較新型的傳動機構，其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因為擺線針輪減速機具有：
1、高速比和高效率。
2、結構緊湊體積小。
3、運轉平穩噪聲低。
4、使用可靠、壽命長
5、設計合理，維修方便，容易分解安裝等特點。
二、擺線針輪減速機一種采用少齒差行星傳動原理的新穎減速裝置，可廣泛用於石油、化工、紡織、製藥、食品、印刷、起重、礦山、冶金、建築、發電等行業，做為驅動或減速裝置，適用工作溫度為正負40度，因此，擺線針輪減速機受到用戶的普遍歡迎並在各個行業和領域被

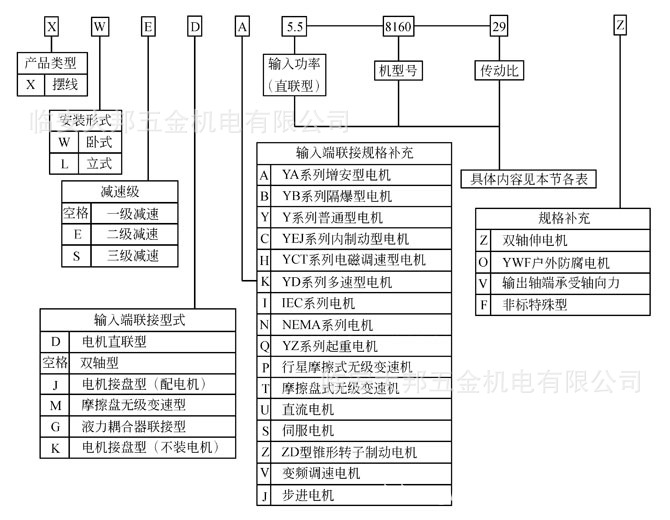

擺線針輪減速機的型號及種類：
B系列單級機型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550 650 12 15 18 22 27 33 39 45 55 65
X系列單級機型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
其減速比有： 7 9 11 17 23 25 29 35 43 59 71 87
雙級機型有：10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533
其減速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133 7569
擺線針輪減速機使用說明、用途和註意事項
（一） 用途：
擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，行星擺線針輪減速機可以廣泛的應用於石油、環保、化工、水泥、輸送、紡織、製藥、食品、印刷、起重、礦山、冶金、建築、發電等行業，做為驅動或減速裝置。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。
（二）使用條件：
1、擺線針輪減速機允許使用在連續工作製的場合，同時允許正、反兩個方向運轉。
2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大於18.5千瓦時建議采用960轉/分的6極電機配套使用。
3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時最大的水平傾斜角一般小於15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
4、擺線針輪減速機的輸出軸
