TR斜齒輪減速電機
拓升TUO系列硬齒麵減速電機是具有國際先進水平的著名品牌產品,包括TR系列斜齒輪減速電機、TF系列平行軸-斜齒輪減速電機、TK系列斜齒輪-傘齒輪減速電機、TS系列斜齒輪-蝸輪蝸桿減速電機。
產品定位
中高端市場,與國外品牌競爭。
(可完全替換德國SEW、Lenze 、 FLENDER、意大利BONFIGLIOLI、摩鐸瓦利奧等品牌減速機)。
產品說明
產品規格:17~187
傳動比:1.3~289.74
輸入功率:0.12~250
輸出轉矩:1.4~56845
安裝方式

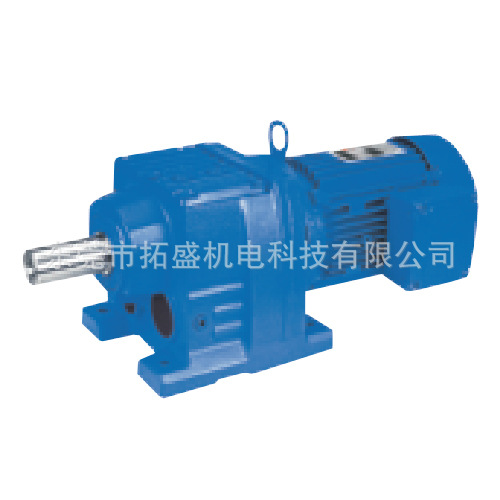

TR.. 底腳安裝

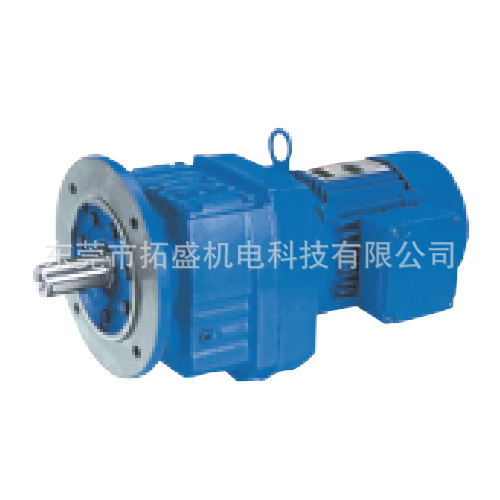

TRF.. 法蘭安裝
TR..F 底腳-法蘭安裝
TRM.. 帶長軸承箱,法蘭安裝

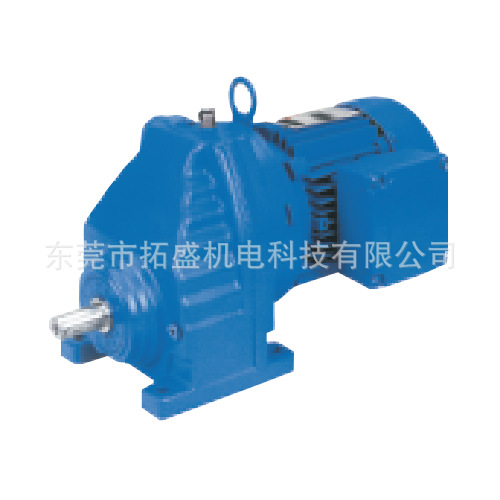

TRX.. 單級底腳安裝

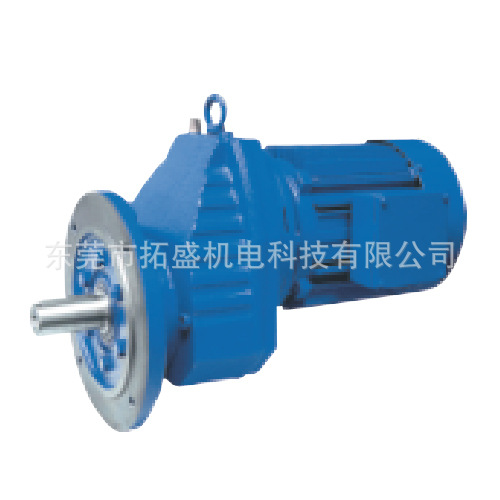

TRXF.. 單級法蘭安裝

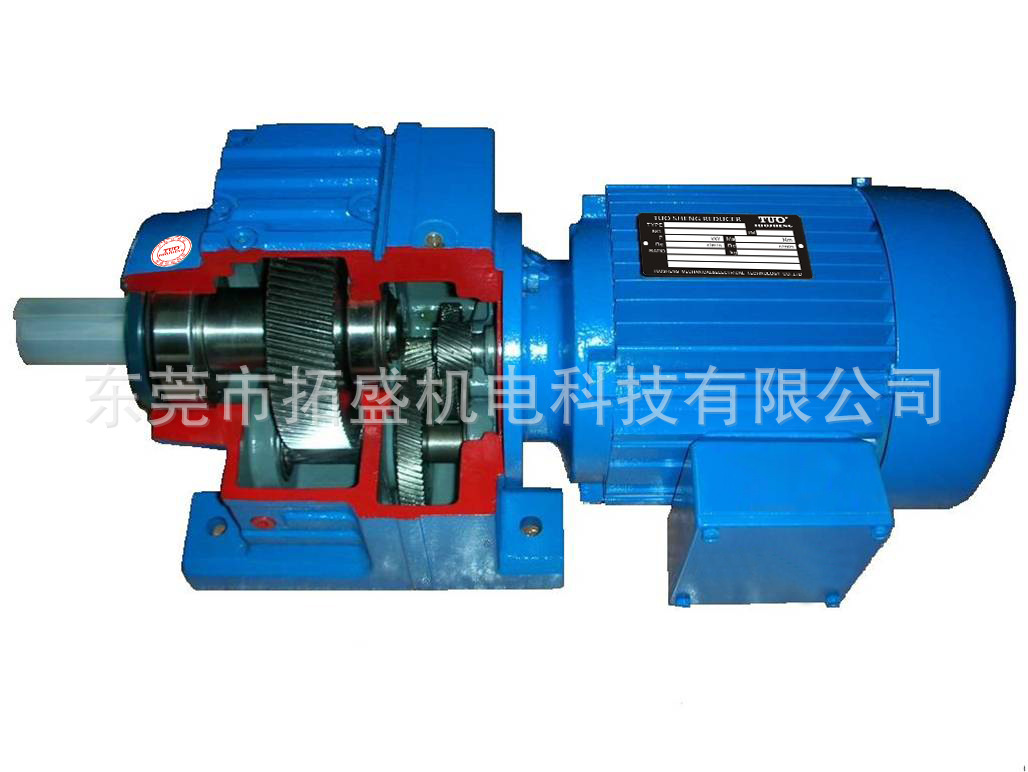

TR系列減速電機結構
加工工藝及配置
輸出軸材質:40Cr
輸出軸熱處理:調質處理 250~280HB。調質後,有良好的綜合性能,低溫沖擊性良好,缺口敏感性較低。
低噪音齒輪齒形設計;
箱體精密鑄造,執行日本OKUMA加工工藝,采用美國BROWN&SHARP三維檢測;
齒輪材質:20CrMnTi(A),滲碳淬火HRC58-62;
采用齒輪測量中心檢測,確保精度符合DIN標7級;
電機按IEC標準製造,通過CE認證;
軸承為日本進口NSK品牌;
油封為德國Freudenberg CFW系列油封
註:上述內容均等同於德國同類產品技術。
TR斜齒輪減速電機根據不同的安裝方式,主要有以下幾種表現形式
TR.. TRF.. TRX.. TRXF..
產品型號
型號Model | 減速電機 | |||
斜齒輪 (TR) | 平行軸 (TF) | 斜齒輪-傘齒輪 (TK) | 斜齒輪-蝸輪蝸桿 (TS) | |
底腳安裝 | ● | ● | ● | ● |
B5法蘭安裝 | ● | ● | ● | ● |
底腳/B5法蘭安裝 | ●② | ● | ●③ | ━ |
帶健空心軸安裝 | ━ | ● | ●① | ●① |
帶鎖緊盤空心軸安裝 | ━ | ● | ●① | ●① |
帶花健空心軸安裝 | ━ | ● | ●① |
|
帶鎖緊盤空心軸安裝+底腳安裝 | ━ | ● | ● | ━ |
帶健空心軸安裝+底腳安裝 | ━ | ● | ● | ━ |
帶花健空心軸安裝+底腳安裝 | ━ | ● | ● | ━ |
帶健空心軸安裝+B5法蘭安裝 | ━ | ● | ● | ● |
帶鎖緊盤空心軸安裝+B5法蘭安裝 | ━ | ● | ● | ● |
帶花健空心軸安裝+B5法蘭安裝 | ━ | ● | ● | ━ |
帶健空心軸安裝+B14法蘭安裝 | ━ | ● | ● | ● |
帶鎖緊盤空心軸安裝+B14法蘭安裝 | ━ | ● | ● | ● |
帶花健空心軸安裝+B14法蘭安裝 | ━ | ● | ● | ━ |
備註:●適用於標準型號;━不可用 ①也可帶力矩臂;②僅用於TR17-TR87;③僅用於TK127-TK157 |
產品特點
拓升TUO硬齒麵減速機四大系列產品遵循模塊化,最優化設計理念,運用有限元分析技術,采用獨特的低噪音齒輪齒形設計,確保設計的先進性;傳動比分級精細,具備數百萬種不同的組合,可滿足用戶各種不同的需求;從選料到製造均做到細致入微、嚴格把關――箱體精密鑄造、堅固美觀,齒輪滲碳硬化、經久耐用。以FMC柔性製造單元加工,實現產品的高精度、免維護。
拓升減速機可根據客戶實際使用需求特殊訂製。
技術參數
產品系列 | TR系列斜齒輪減速電機 | TF系列平行軸-斜齒輪減速電機 | TK系列斜齒輪-傘齒輪減速電機 | TS系列斜齒輪-蝸輪蝸桿減速電機 |
規格 | 17~187 | 37~177 | 37~187 | 37~97 |
傳動比i | 1.3~289.74 | 3.77~276.77 | 5.36~197.34 | 6.8~288 |
功率kW | 0.12~250 | 0.12~250 | 0.12~200 | 0.12~22 |
扭矩N | 1.4~56845 | 3.5~56845 | 10~62800 | 11~4530 |
輸出轉速r/min | 0.06~1090 | 0.06~374 | 0.08~354 | 0.12~397 |
應用領域
木工機械、橡塑機械、環保機械、冶金機械、食品機械、舞臺機械、焊接機械、築路機械、娛樂機械、包裝機械、工程機械、建築機械、機床行業、汽車行業、物流輸送等。
