風管三線

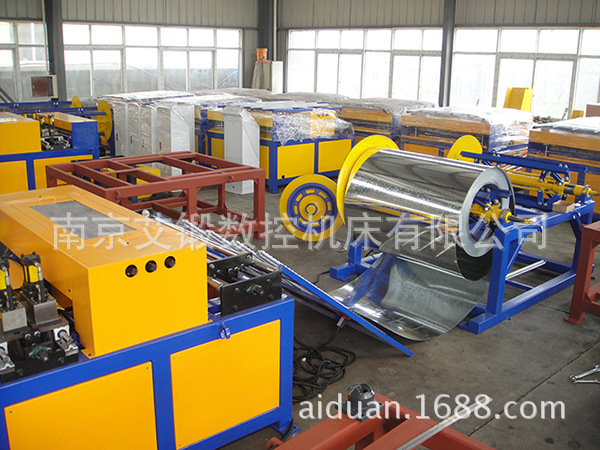

全自動風管生產三線是由上料架、調平壓筋機、沖尖口和沖方口油壓機、液壓剪板機、液壓折邊機所組成。電器控製部分采用全電腦控製,該控製系統具有閉環反饋系統,生產精度和穩定性明顯提高。其最大工作速度為10米/分。長度誤差為±0.5mm,對角線誤差 ±0.8mm。 本系統可滿足單班生產1000M2方型風管能力。
風管生產三線基本配置:
1. 電動送料機架一臺(料盤二個)
2. 壓筋調平裝置一套
3. 液壓剪角機四套連模具
4. 液壓剪板機,折彎
5. 電腦及控製器及生產軟件一套
全自動風管生產三線說明:
1. 定尺開料,可直接與電腦等離子切割機配合使用。
2. a.CS插骨剪角,可與C骨法蘭機和S插條法蘭機配合使用。
b.TDF自成法蘭的各種連接方法定位剪角,可與TDF自成法蘭機,TDF接邊機配合使用。
c.可剪角鐵法蘭或之字法蘭使用的各種剪角。並能折出""、""′和""′並能與聯合合縫機配套使用而完成整套風管。
3. 可完成TDC剪切角並和插條法蘭折彎,如生產""′型風管。可與聯合合縫機和插條法蘭配合使用而完成完整風管。
風管生產三線技術參數:
型號 | AML-III-1250 | AML-III-1550 |
加工板厚(mm) | 0.5-1.2 | 0.5-1.2 |
最大加工板寬(mm) | 1250 | 1550 |
最大進料速度(m/min) | 18 | 18 |
卷料最大重量(Kg) | 8000 | 8000 |
電機功率(Kw) | 11 | 11 |
重量(Kg) | 3250 | 4000 |
設備尺寸(mm) | 2300×1800×1400 | 2300×2100×1400 |
