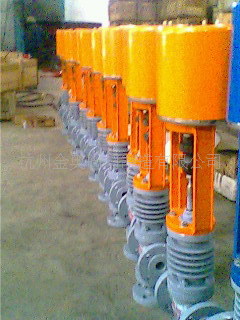

電動三通分流調節閥ZAZX系列

產品介紹

　　ZAZ系列型電動單座、套筒調節閥，接受調節機表來的直流電流信號，改變被調

介質流量，使被控工藝參數保持在給定值。廣泛應用於電力、冶金、化工、石油、輕紡、製藥、造紙等工業部門的生產自動化控製。
　　本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用於壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用於壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，後者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而後者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。

產品特點

閥體按流體力學原理設計的等截麵低流阻流道，額定流量系數增大30%。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用於4~20mA。DC或0~10mA.DC。
電子型電動調節閥可直接由電流信號控製閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti

技術參數

主要技術參數

公稱通徑DN(mm) （閥座直徑dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數	直級	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程(mm)		16					25			40			60
公稱壓力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封：IV級軟密封：VI級
	套筒	硬密封：II級軟密封：VI級
工作溫度t(℃)		-20~200 -40~250 -40~450 -60~450
信號范圍（mA.DC）		0~10 4~20
作用方式		電關式電開式
使用環境溫度（℃）		電動調節閥：-20~70℃ 伺服放大器：0~50℃
使用環境濕度		電動調節閥：≤95% 伺服放大器：≤85%
電源電壓		220V 50Hz 380V 50Hz 24AC/DC

本產品性能指標貫徹GB/T4213-92。配套用電動執行機構有關技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
電動執機機構	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
電動執行機構推力（N) 全行程時間（S）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（N）	普通型	28					35
	電子型	6		15			25			40

表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

允許壓差

電動單座調節閥允許壓差表單位：MPa

公稱通徑 (mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公稱通徑 (mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

電動套筒調節閥允許壓差表

公稱通徑(mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

允許壓差值若大於公稱壓力，則取公稱壓力值。
