    新疆NCMX-302K 全數控母線加工機 ISO9001標準
    商品代碼: 4359510
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    1,名稱:數控母線加工機

       型號:NCMX-302K (專利號 ZL200820174497.9)

       圖片:

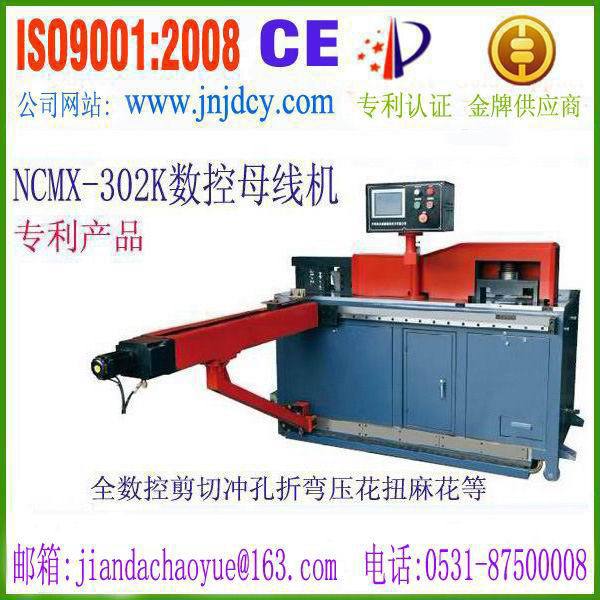

     全數控母線加工機

    NCMX-302K全數控母線加工機樣式如上圖是我公司自主研發的雙軸數控母線加工機,並通過瞭ISO9001-2008質量認證,CE機電安全認證,出口質量許可證,專利認證等。在世界上,技術處於領先地位。與意大利比,我公司生產的NCMX-302K為兩個工作單元,意大利隻有一個。母線機設備功能強,可對母線沖孔、剪切、折彎、折立彎、壓花、鈕麻花、壓電纜接頭。製件精度高,一致性好全部數控。沖孔單元一次可沖2個孔,不需要打烊沖,不需要畫線,生產效率是其他母線機的4倍。適合批量生產。

    該機器為兩軸控製,一個軸是尺寸控製,即控製切排的長度、沖孔位置定位、折彎邊長度定位等等。另一個軸是折彎角度控製采用最先進的電子折彎模具可以直接測量折橫彎、立彎的角度,角度精度明顯提高,折彎無壓痕。

    母線機控製精度:

    擋尺定位精度±0.2mm

    折彎角度控製精度±10

    同時可以沖兩孔。

    電子模具直接測量折彎角度。

    特製模具保證工件無壓痕。



    2,全數控母線加工機簡介及用途

    本機(又名母線機、母排機、母排加工機、銅加工機)主要是用於各種規格的銅、鋁母線的多種加工。同一臺機器可以分別或同時進行沖孔、剪切、折彎加工。操作簡單、使用方便、生產效率高,是專門用於電力行業、高低壓成套、母線槽行業的加工銅鋁母線的專用設備。



    3, 全數控母線加工機的主要特點:

    1,機器具有沖、剪/兩個加工單元,剪切和折彎單元在一起,可分別進行母線的沖孔、剪切、折彎加工,在折彎單元上更換模具,還可以進行壓平、壓花、壓電纜接頭、鈕花等特殊加工。

    2每個單元的工作行程均可方便的調節,減少加工輔助時間,提高生產效率。

    3沖、剪單元用立式加工方式,操作靈活方便,采用平刃剪切,剪切工件平整。

    4機器上裝有腳輪,通過調整四個支腳,可以很方便地移動。

    5,各個單元全部實現數控,可以采用數控系統進行加工,也可以選擇使用腳踏開關控製加工過程。

    6,加工過程中,工件定位由擋料控製,精確性好,不需要打烊沖,不需要畫線,大大節省瞭時間,提高瞭工作效率,生產效率是多工位母線加工機的4倍,適合批量生產。



    4,全數控母線加工機技術參數

    沖孔加工

    最大沖孔力(KN)

    300

    沖孔加工范圍(mm)

    ф4.3~ф25

    最大加工厚度(mm)

    12

    最大加工寬度(mm)

    150

    剪切加工

    最大剪切厚度(mm)

    12

    最大剪切寬度(mm)

    150

    折彎加工

    最大折彎力(KN)

    300

    最大折彎寬度(mm)

    150

    最大折彎厚度(mm)

    12

    折立彎加工

    最大折彎寬度(mm)

    100(10㎜厚銅)

    最小折彎角度

    90°

    壓花功能



    壓電纜接頭



    鈕麻花功能



    外形尺寸



    1700×2200×1550

    主電機功率(KW)



    4×2



    5,全數控母線加工機配置表

    電機

    皖南電機

    油泵

    臺灣

    電磁閥、溢流閥

    臺灣

    繼電器

    施耐德或OMRON

    接觸器

    施耐德或OMRON

    按鈕開關

    上海二工電器廠

    伺服電機

    日本松下

    數控系統

    日本三菱

    折彎角度控製精度

    ±1°

    擋尺最大定位速度

    10m/min

    擋尺最大定位距離

    1m

    擋尺定位精度

    ±0.1mm



    6,全數控母線加工機附件表

    腳踏開關

    2個

    內六角扳手

    1套

    扳手27-30

    1個

    密封圈

    1包

    機油槍

    1支

    定位磁座

    沖孔模具φ9、φ11、φ13、φ17

    各1套

    剪刀

    沖剪1副

    橫彎凸模

    1套

    立彎凸模

    1套

    橫彎電子凹模

    1套

    立彎電子凹模

    1套

    雙孔模具架

    1個

    壓花模具

    1套

    間距為 雙孔模座

    25×φ9mm30×φ11mm40×φ13mm50×φ17mm

    各1套

    沖頭φ9、φ11、φ13、φ17

    (與雙孔模座配套)

    各2個



    7,價格及付款方式,交貨期

    7-1,出廠價(含增值稅)

    主動聯系我們,可享受老客戶同等價格!



    7-2,付款方式

    預付30%,發貨前付60%,收到機器後,安裝調試培訓後,付清全款。



    7-3,交貨期

    收到30%預付款後,20個工作日內發貨。



    8,質保期及相關認證

    本產品質保期一年,終生服務。質保期內,免費為客戶服務。

    相關認證:

    ISO9001:2008質量認證;出口歐盟機電產品出口CE認證;擁有鍛壓機床出口質量許可證;

    我公司是所有母線機企業中唯一一傢擁有母線機企業標準的生產型企業,並在國傢質監局備案。

    公司實力強大,產品質量可靠,相信我們,選擇我們,您不會後悔!



    9,服務承諾

    9-1、售前服務
    ◆ 專業技術人員為客戶介紹產品特點及概況,為用戶選擇高檔次產品提供決策信息及相關條件
    ◆ 通過投標活動技術方案,積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判,並隨時歡迎客戶來公司參觀考察



    9-2、 售中服務
    ◆ 選擇國內外最好的配套件製造廠傢,保證做到全麵滿足客戶要求,並且便於日常維護及配套件供應
    ◆ 製造過程中,全力配合客戶的產品監造、檢查驗收等各階段工作



    9-3、 售後服務
    ◆ 對客戶進行專業培訓,並提供產品使用、維修、保養等方麵的技術資料
    ◆ 完成合同規定的產品技術規范條件中明確的產品責任,完全滿足用戶的需求
    ◆ 根據客戶要求,可派專業技術人員到現場技術服務
    ◆ 現場安裝招標設備、試運行、維護,對買方人員進行培訓
    ◆ 對非供方責任造成的設備損壞,優先提供配件和修理義務
    ◆ 長期優惠提供設備易損件供應服務
    ◆ 質保期12個月,在產品質保期內,因製造所產生的產品質量問題,由我方免費負責修理或更換部件。質保期後,一如既往實施優質服務,僅收取成本費。


        設備如發生質量問題,在接到用戶維修通知後,本公司維修人員將及時給予答復,24小時(500公裡以內)內到達現場,為客戶創造一個高效率的工作環境。



    10,全數控母線加工機工作細節及構造

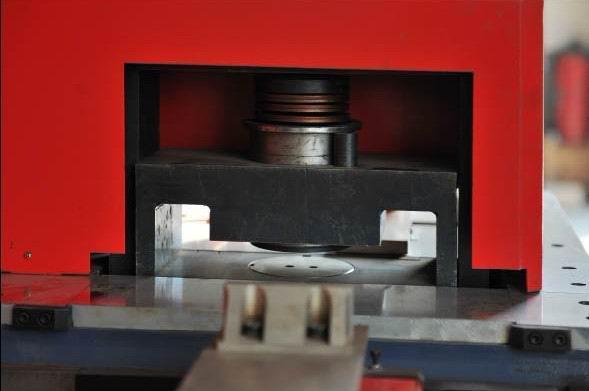

    全數控母線加工機細節

    全數控母線加工機

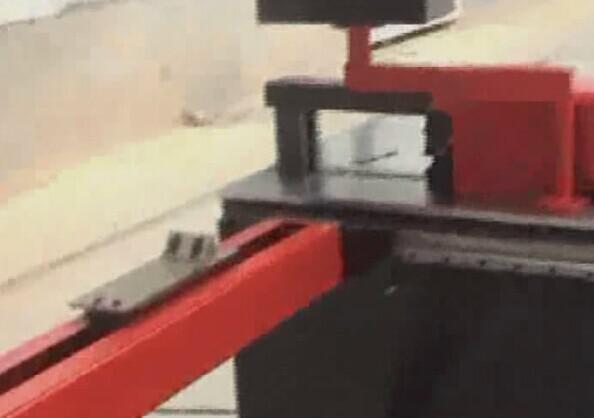

    擋料

    數控擋料裝置,無論沖孔剪切折彎,都不需要畫線,打烊沖,提高瞭精度,工作效率是普通母線機的4倍。

    更多細節,請查看 www.jnjdcy.com



    11,部分證書

    ISO9001

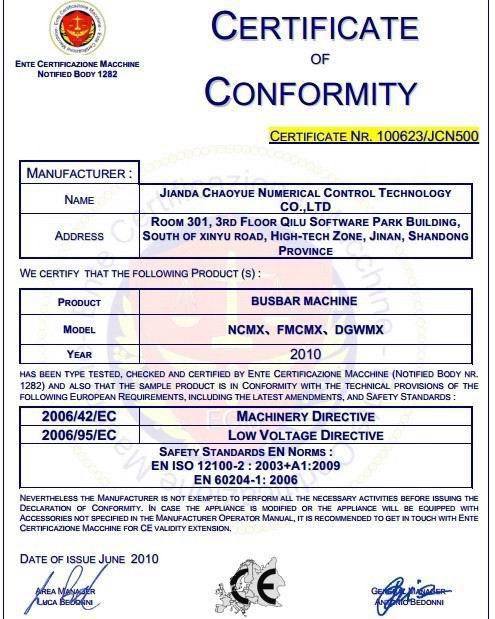

    CE

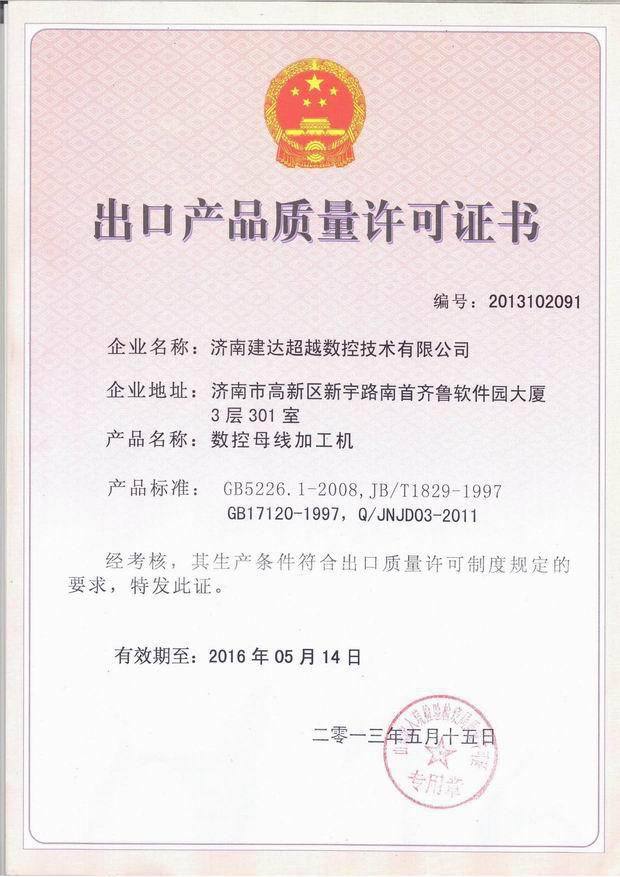

    出口質量許可證

    12,視訊鏈接

    http://v.youku.com/v_show/id_XNjEzNzk2Njcy.html



    13,公司展示

     company showing-1

    company showing-2

    濟南建達超越數控技術有限公司

    銷售經理:寇經理 13853198857  QQ: 407172086

    電話:0531-87500008 / 88870426  傳真:0531-87510057

    郵箱:[email protected]  [email protected]

    網站:www.jnjdcy.com  www.jnjdcy.cn

    廠址: 濟南市槐蔭區濟齊路168號龍騰工業園

    辦公室:濟南市高新區工業南路44號丁豪廣場4號樓11層



    精誠合作,互利共贏,共創輝煌!
