西門子電機，功率 15KW,轉速：2900rpm.機封為博格曼，軸承進口NSK.

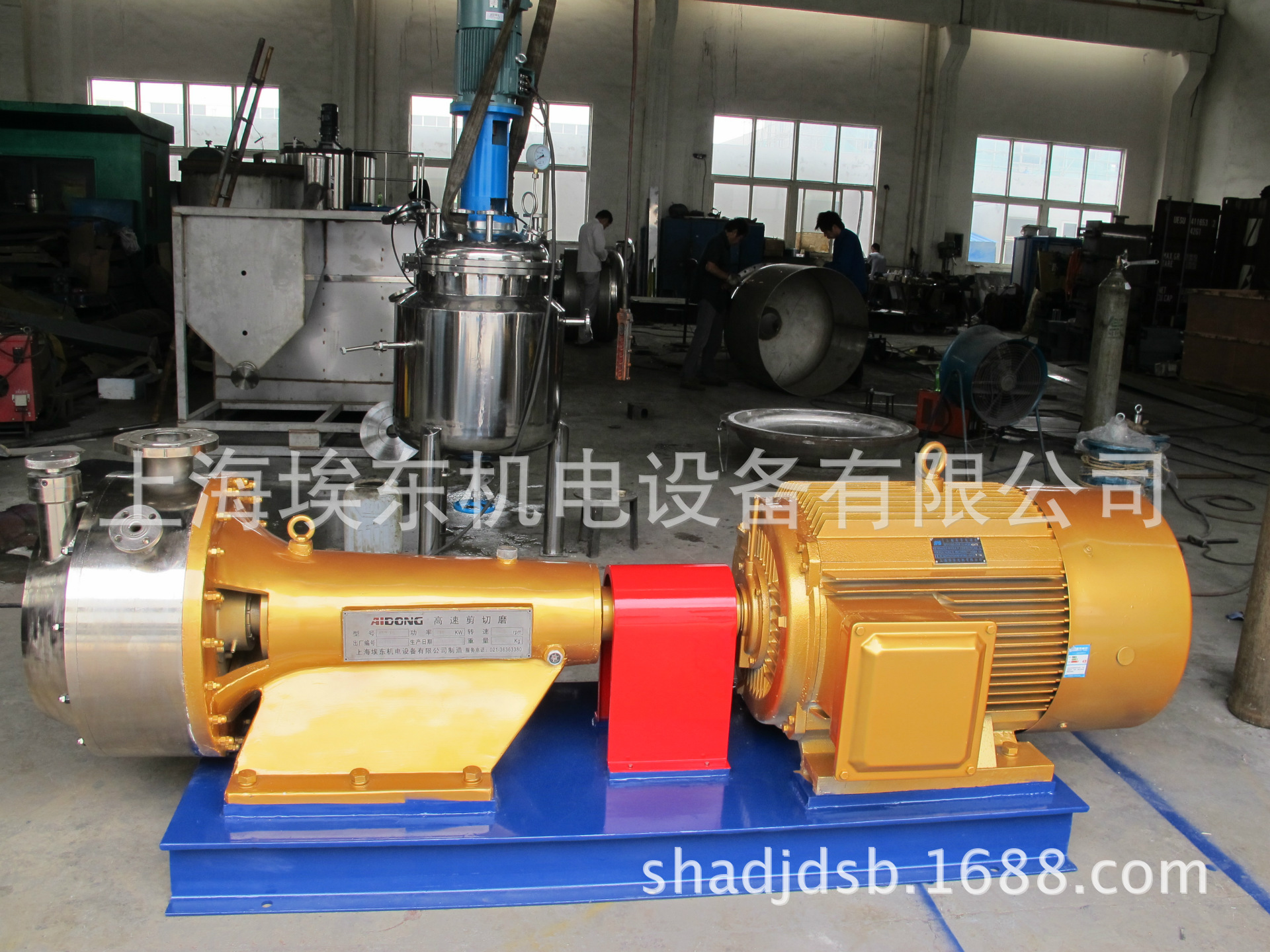

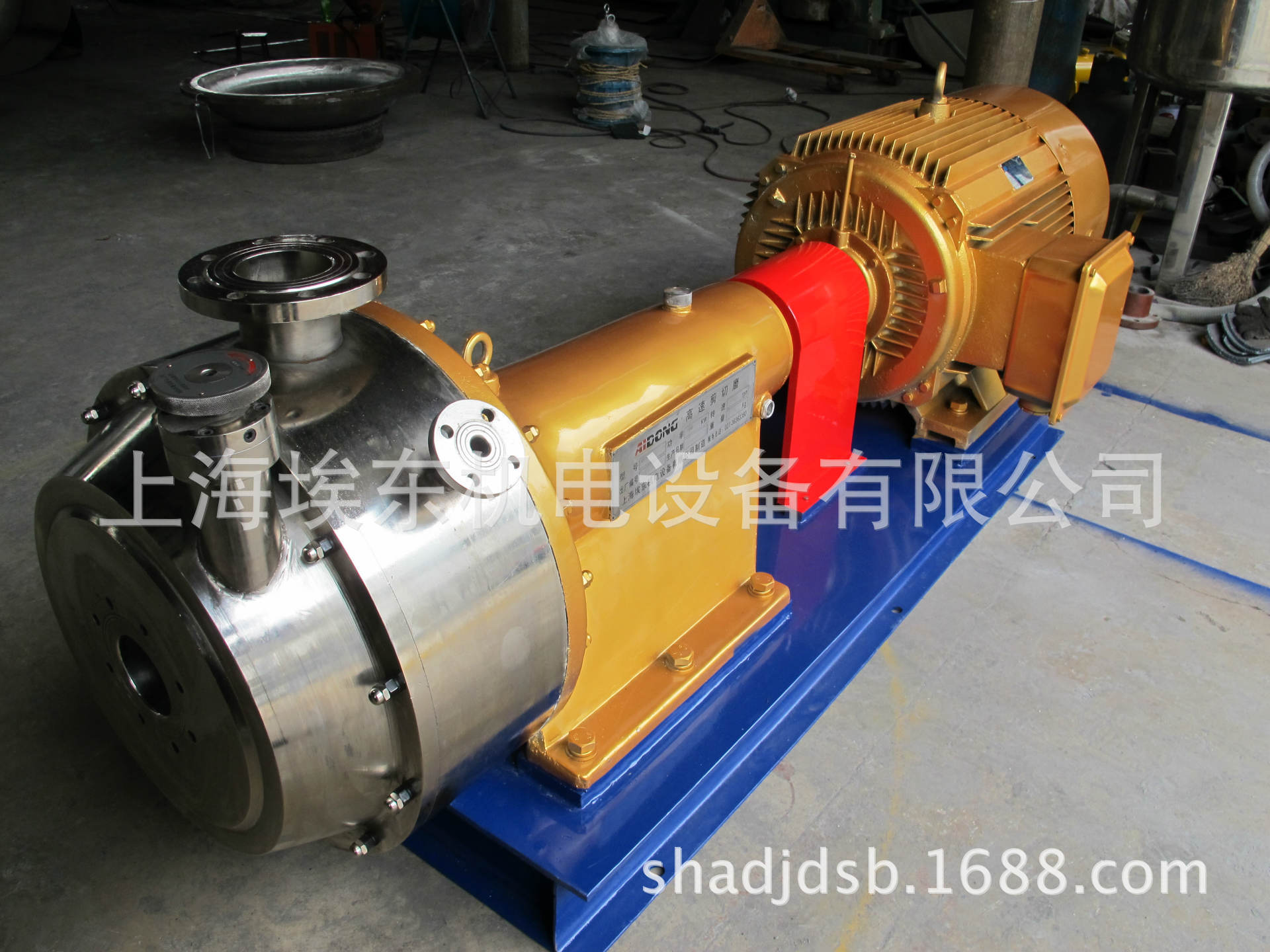

特殊設計的三級剪切機功能強大，配置三個工作腔，每個工作腔內配三組轉定子。

共有九對轉定子，線速度高，物料由粗到細的有效剪切與研磨，物料經一遍剪切後得到優質的產品，粒度分佈均勻。

如需詳細資料敬請來電

ME600型管線式高剪切混合乳化機

產品簡介
  管線式高剪切混合乳化機有三個系列。
  單級系列，二級系列，三級系列，可滿足不同用戶、不同工況、不同行業的分散、乳化、均質工藝要求，以及不同產量的要求，高剪切混合乳化機有如下特點：
  ● 具有連續大批量生產處理能力，無死角，粒徑分佈范圍更窄，均勻更高、操作簡便，可實現自動化作業。
  ● 結構緊湊，安裝簡便，占用空間小，運行穩定，噪音低。
  ● 工作腔內傳動采用懸臂式，可實現軸向進料，徑向出料。
  ● 可適用於高溫、高粘度、大流量等工況如改性瀝青、乳化瀝青、紙漿分散、塑料、橡膠、環保等領域。
  ● 可選用的密封形式：機械密封、骨架密封、填料密封。
  ● 配上貯存罐可用於連續操作的串聯式工藝過程，也可用於循環往復的工藝過程，這種設計保證瞭所有進入混合容器的物料在退出前都必須先通過精密配合的定子和轉子的間隙，抽取能力之大足以將物料抽吸上來，再順流下去不需輔助泵，特殊的單一或雙重機械密封用於強烈的工藝過程。

結構圖


一級管線式乳化機結構圖	二級管線式乳化機結構圖	三級管線式乳化機結構圖

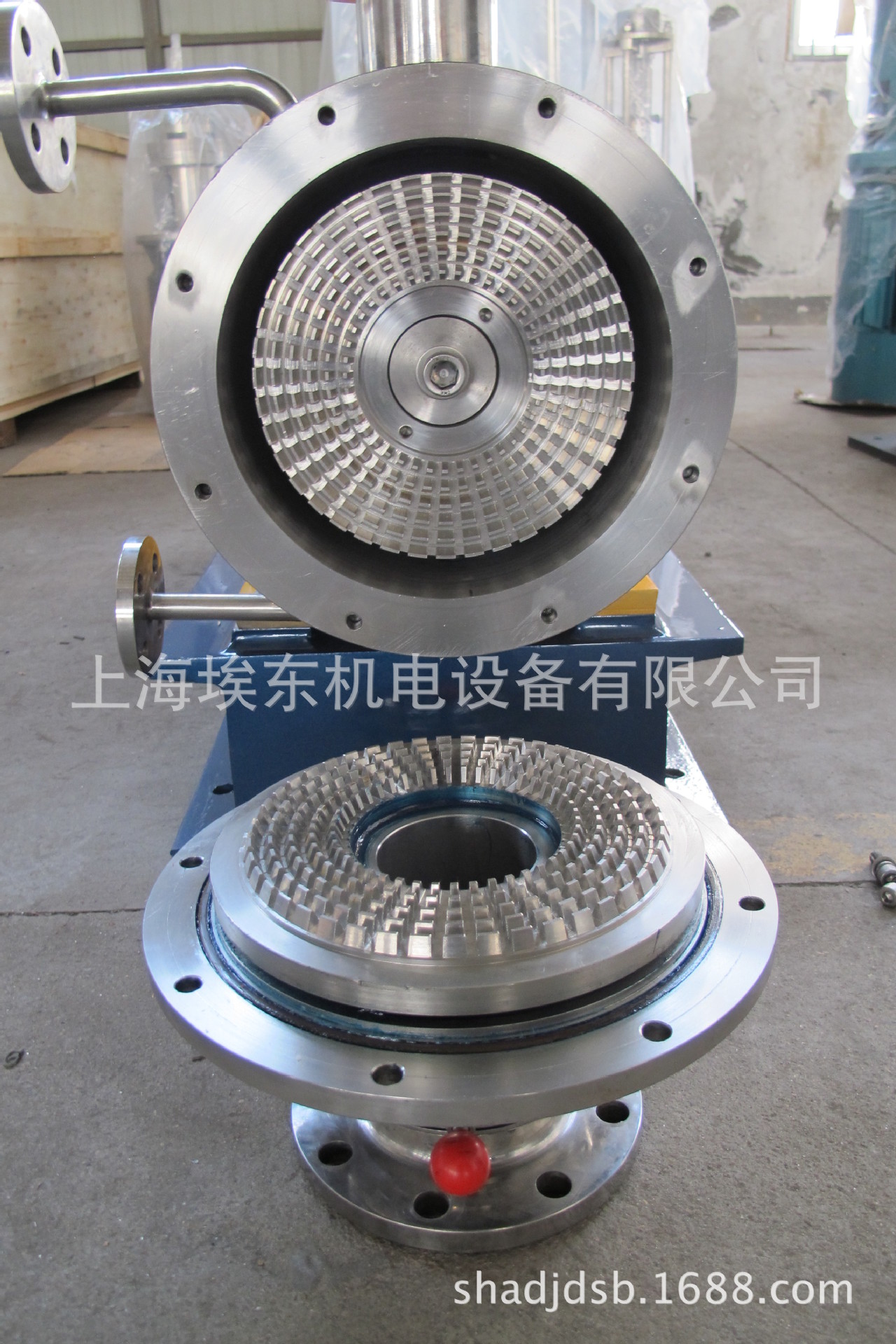

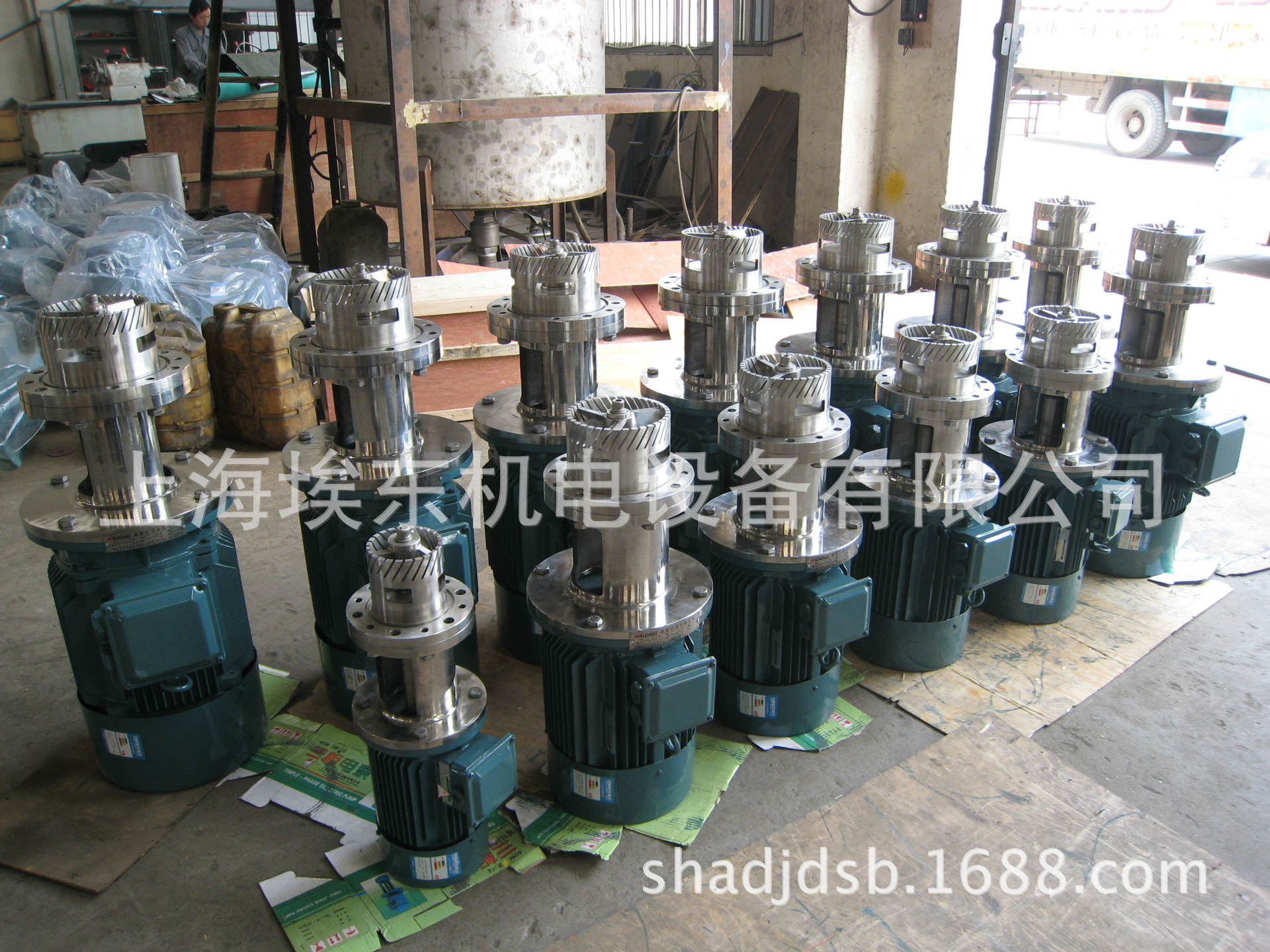

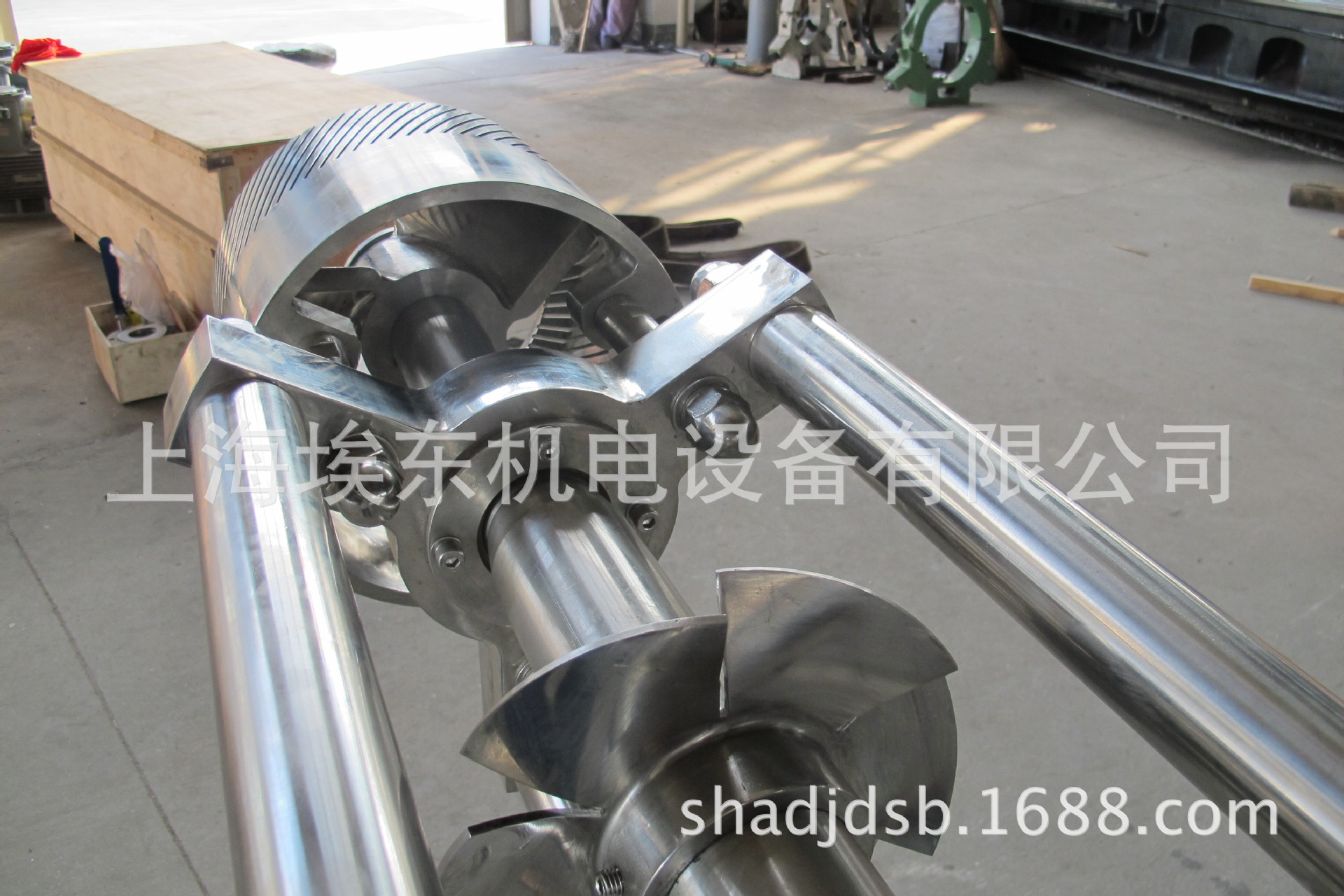

轉子/定子

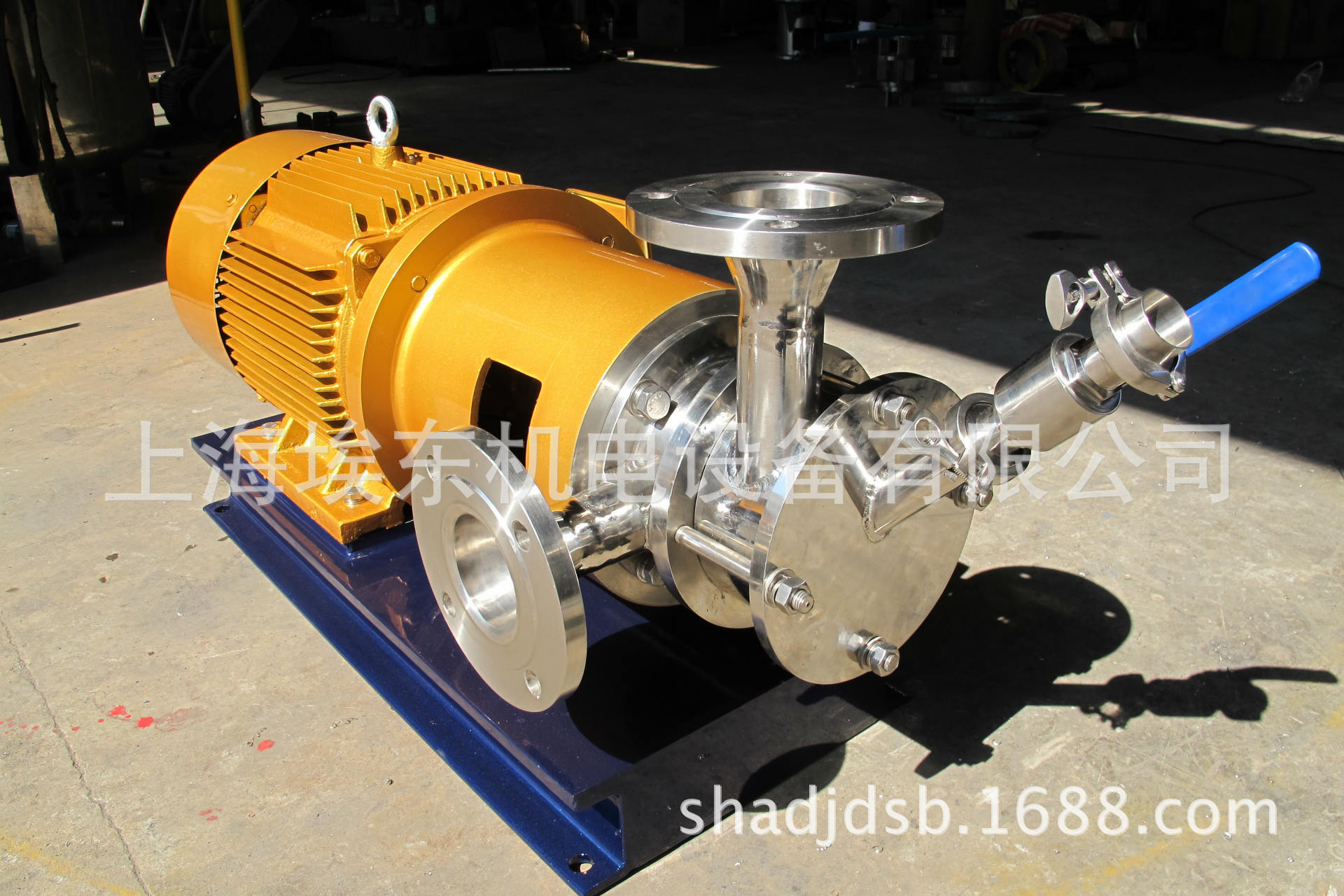

ME600A-1單級管線式高剪切混合乳化機	ME600B-1單級管線式高剪切混合乳化機
工作腔內裝有一組定、轉子，工作腔內傳動軸采用懸臂式，傳動軸與電機采取直聯，密封形式一般采用機械密封，也可選用其他密封。適用於中、小批量循環處理生產工藝，建議與間歇式高剪切分散乳化機同時使用，處理效果更佳。特點：機械密封內置式，直接接觸物料，適用於低粘度低溫液體。	工作腔內裝有一組定、轉子，工作腔內傳動軸采用懸臂式，彈性聯軸器將電機與軸承箱內的主軸聯接，提高傳動軸的運行質量，密封形式根據不同的工況來選擇。適用於中、大批量循環處理生產工藝或高溫作業工況，建議與間歇式高剪切分散乳化機同時使用，處理效果更佳。特點：機械密封外置式，不與物料接觸，適用於中、高粘度物料。

技術參數
ME600A-1、ME600B-1系列管線式高剪切混合乳化機

型號	功率（kW）	轉速（rpm）	A	B	C	D	E	F	G	H	I	J DN	K DN	流量 (m3/h)	n-d
ME601A-1	1.1	2900	575	90	180	150	20	300	220	280	250	32	25	-1	4-Ф14
ME603A-1	2.2	2900	575	90	180	150	20	300	220	280	250	40	32	-3	4-Ф14
ME605A-1	4	2900	743	137	224	182	25	400	320	375	346	50	40	-5	4-Ф14
ME610A-1	7.5	2900	743	137	224	182	25	400	320	375	346	50	40	-7	4-Ф14
ME615A-1	11	2900	864	140	250	190	25	480	405	420	380	65	50	-12	4-Ф14
ME620A-1	15	2900	916	140	250	190	25	480	405	420	380	65	50	-20	4-Ф14
ME630A-1	22	2900	986	140	270	190	15	550	475	450	410	65	50	-30	4-Ф20
ME650B-1	37	2900	1400	150	300	230	15	1300	1220	550	480	80	65	-40	6-Ф20
ME660B-1	45	2900	1485	150	325	240	15	1300	1220	590	520	100	80	-50	6-Ф20
ME675B-1	55	2900	1800	150	350	250	15	1500	1420	660	580	100	80	-60	6-Ф24
ME6100B-1	75	2900	1920	180	380	260	15	1500	1420	720	640	125	100	-80	6-Ф24

註：*表中流量范圍是指介質為“水”時測定的數據，表中所列型號的出口壓力≤0.2MPa。
*對流動性較差的介質，建議在入口處用流量相匹配的泵輸送，泵入的壓力≤0.2MPa。
*本表數據如有更改，恕不另行通知，正確參數以提供實物為準。
ME600B-3系列管線式高剪切混合乳化機


工作腔內從進料口到出料口依次有三組定、轉子，物料進入後須經三組定、轉子分散剪切後才能從出料口輸出。

技術參數

型號	功率(kW)	轉速(rpm)	A	B	C	D	E	F	G	H	I	J	K	流量范圍	出口壓力
ME610-3	7.5	2900	1213	218	232	155	50	1120	1010	300	240	50	40	7	≤0.2
ME615-3	11	2900	1365	242	293	180	50	1310	1100	350	230	80	65	12	≤0.15
ME620-3	15	2900	1500	260	260	200	50	1420	1280	422	322	80	65	20	≤0.2
ME630-3	22	2900	1605	290	260	206	50	1540	1340	422	322	80	65	30	≤0.2
ME640-3	30	2900	1690	210	340	295	60	1576	1376	550	470	100	80	35	≤0.2
ME650-3	37	2900	1870	305	310	246	60	1720	1560	550	470	100	80	40	≤0.2
ME675-3	55	2900	2135	330	360	276	60	1985	1825	600	520	125	100	60	≤0.2
ME6100-3	75	2900	2520	350	410	295	60	2335	2195	700	600	150	125	80	≤0.2

註：

表中流量范圍是指介質為“水”時測定的數據。
如采用循環工藝，建議與間歇式高剪切分散乳化機配合使用。
對流動性較差的介質，建議在入口處用流量相匹配的泵輸送，泵入的壓力≤0.2MPa。
本表數據如有更改，恕不另行通知，正確參數以提供實物為準。
粘度每增加1000mPax，標稱的物料流量將減少20%。
在粘度為3000mPas左右時必須泵入。
所用的泵應盡可能連續泵入。
使用泵輸入時，必須考慮到分散機的功耗。
物料流量較小時，必須註意觀測溫度，考慮在輸入端安裝泵以增加流量。

高剪切管線式乳化機

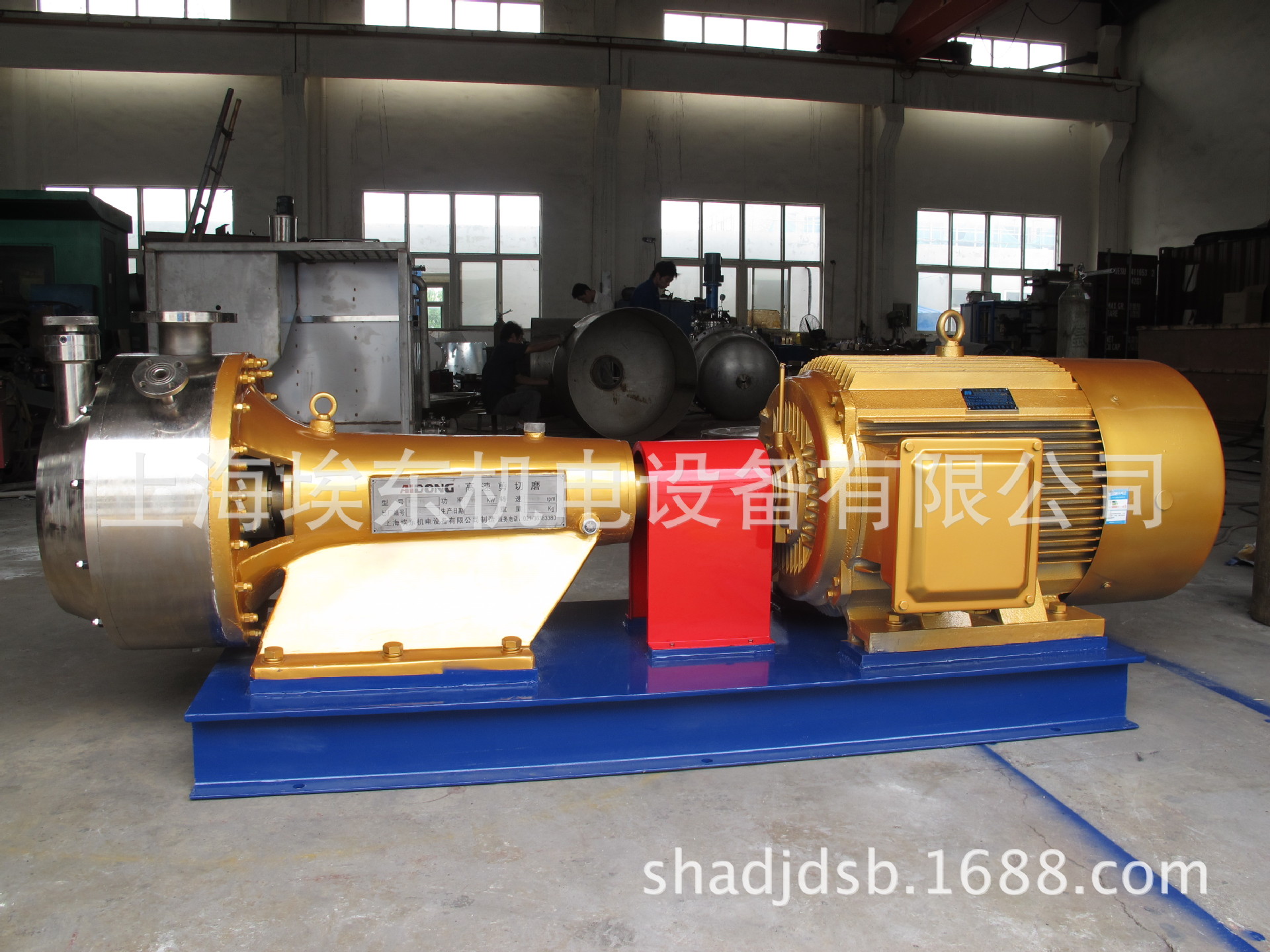

ME600-3系列臥式高剪切管線式乳化機

工作腔內從進料口到出料口依次有三組定、轉子，物料進入後須經三組定、轉子分散剪切後才能從出料口輸出。

技術參數

型號	功率(kW)	轉速(rpm)	A	B	C	D	E	F	G	H	I	J	K	流量范圍	出口壓力
ME610-3	7.5	2900	1213	218	232	155	50	1120	1010	300	240	50	40	7	≤0.2
ME615-3	11	2900	1365	242	293	180	50	1310	1100	350	230	80	65	12	≤0.15
ME620-3	15	2900	1500	260	260	200	50	1420	1280	422	322	80	65	20	≤0.2
ME630-3	22	2900	1605	290	260	206	50	1540	1340	422	322	80	65	30	≤0.2
ME640-3	30	2900	1690	210	340	295	60	1576	1376	550	470	100	80	35	≤0.2
ME650-3	37	2900	1870	305	310	246	60	1720	1560	550	470	100	80	40	≤0.2
ME675-3	55	2900	2135	330	360	276	60	1985	1825	600	520	125	100	60	≤0.2
ME6100-3	75	2900	2520	350	410	295	60	2335	2195	700	600	150	125	80	≤0.2
ME6200-3	90	1470	2905	375	460	315	80	2685	2565	800	680	175	150	100	≤0.2
ME6300-3	110	1470	3290	400	510	333	80	3035	2935	950	760	200	175	100	≤0.2
ME6400-3	132	1470	3675	425	560	350	80	3385	3300	1050	840	225	200	100	≤0.2
ME6500-3	160	1470	4060	450	610	370	80	3735	3670	1150	920	250	225	100	≤0.2

ME800-3系列立式高剪切管線式乳化機

工作原理
在電機的高速驅動下，將一個相或多個相分佈到另一個連續相中，轉子高速旋轉所產生的
高切線速度和高頻機械效應帶來的強勁功能，使物料在轉、定子狹窄的間隙中受到強烈的
機械及液力剪切，液層摩擦、擠壓、揉搓和撕裂等綜合作用，從而使不相溶的固相、液相
在相應成熟工藝和適量添加劑的共同作用下，逐級由粗到細的瞬間均勻，精細地分散乳化
及研磨，經過高頻的循環往復，最終連續得到細度分佈均勻的高品質產品。
產品特點
● 直立式，物料可以全部進入工作腔。
● 無死角。
● 連續混合乳化和分散方法。
● 低噪音、運轉平穩
● 正、反方向均可轉動，可雙倍提高剪切功效，延長使用壽命。
● 機械密封性能提高。

技術參數

型號	功率（KW）	轉速（rpm）	A	B	C	D	E	F	G	流量范圍	出口壓力
ME810-3	7.5	2900	210	468	1360	580	560	50	40	7	≤0.2
ME815-3	11	2900	235	496	1490	600	560	65	50	12	≤0.2
ME820-3	15	2900	235	496	1490	600	560	65	50	20	≤0.2
ME830-3	22	2900	235	496	1580	600	560	80	65	30	≤0.2
ME840-3	30	2900	280	510	1580	680	620	80	65	35	≤0.2
ME850-3	37	2900	300	530	1600	730	670	100	80	40	≤0.2
ME875-3	55	2900	300	530	1620	730	670	125	100	60	≤0.2
ME8100-3	75	2900	330	550	1650	750	700	150	125	80	≤0.2
ME8200-3	90	1440	340	590	1800	820	750	150	125	100	≤0.2
