本成型機包含如下內容：
1、BWFLJ-400x1300自動放料機(選配)
2、BWJ-4001300波紋片成型機
3、BWH-400x1300傳送式自動焊片機
4、YXCL-1300變壓器油箱測漏設備(選配)
5、BWJ-4001300地基圖
視訊連接：
http://v.youku.com/v_show/id_XMTU3NDI2MjY5Mg==.html

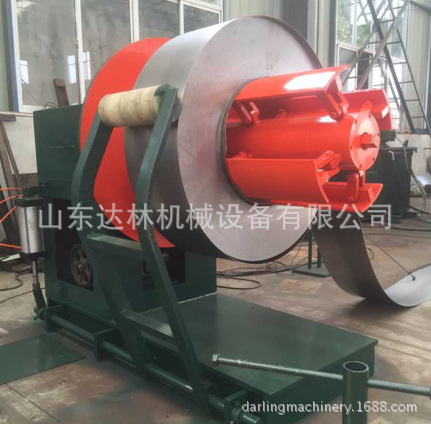

1、BWFLJ-400x1300自動放料機(選配)
1-1，名稱：自動放料機(選配)
型號：BWFLJ-4001300
圖片：
1-2，技術參數
1-2-1，可裝卷板直徑500-520mm,寬度300-1300mm。
1-2-2，電機功率：3kw 輸入電壓：380V
1-2-3，總重量：2.5噸

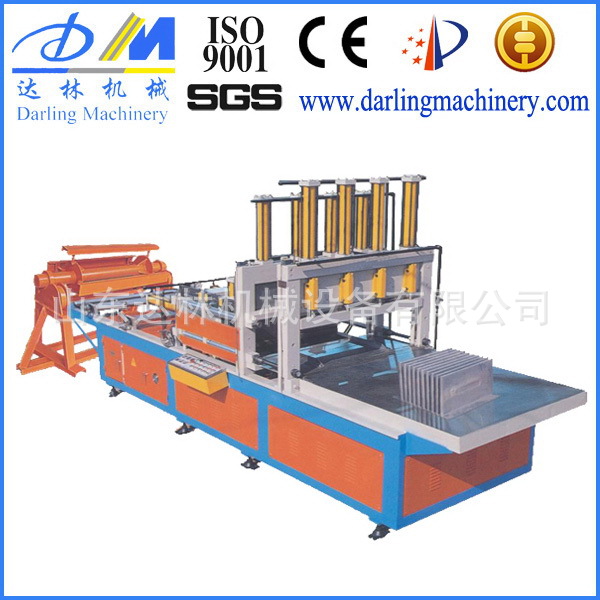

2、BWJ-4001300波紋片成型機
2-1，名稱：柱式波紋片成型機
型號：BWJ-4001300
圖片：
2-2，主要結構及功能
2-2-1，標準配置：PLC及觸摸屏數字自動控製加手動控製方式。
PLC和觸摸屏品牌：信捷
繼電器、開關電源和空開品牌：施耐德
1.5KW伺服電機品牌：信捷
行星減速機品牌：上海縱亨
接近開關品牌：AUTONICS
2-2-2，液壓部分：電機功率15KW，壓力可調。有效總流量大於100L/min。
2-2-3，該產品主要組成部件有導向機構、液壓成型、液壓剪斷等。整機設計結構合理，外觀美觀，其操作、調整、維修方便，機身采用框架箱式結構，動模、立柱等都采用球墨鑄鐵鑄件，具有抗角變形和偏載性能，同時具有相應的強度，剛度和精度。
2-2-4，液壓成型部件主運動導向（前後運動）的導軌采用淬火耐磨鋼軌，模板的上下運動采用鑄鐵導軌，, 結合平穩，導向精度高，動作靈敏，低噪音，使用壽命長等特點。
2-2-5，剪板機構采用人字形刀口，剪切穩定。可設置片頭、片尾長度，自動剪切。
2-2-6，送料采用信捷伺服電機配高精度行星減速機送料，並由編碼器檢測，達到送料精度更準確。
2-2-7，放料架采用手動脹芯式主動放料結構，可夾緊卷料並定心。適應卷料內徑為500-520mm，卷料寬度1300mm，可載重5 噸.
2-2-8，設備具有安全保護裝置，多處設有急停按鈕，可以實現在不同位置的急停操作，另有過載保護功能。
2-3，主要技術參數
1，原材料要求： 1-1，材質：SPCC冷卷鋼板 1-2，鋼板厚度：1～1.5mm 1-3，鋼板寬度：300～1300mm |
|
2，成型技術要求： 2-1，波翅寬度：300～1300mm 2-2，波翅高度：50～400mm 2-3，波翅加強筋槽數：最多2個（根據用戶需要） 2-4，加強筋長度≤波翅寬度-16mm 2-5，波翅節距：45～80mm |
|
3，波紋片技術要求： 3-1，波翅平直，排列整齊，型腔飽滿，壓痕清晰。 3-2，波翅與基麵其不垂直偏差≤4%的翅高。 3-3，波翅平均節距誤差： ±0.25mm 3-4，成型速度：2～4波/分鐘 |
|
4，成型機參數： 4-1，輸入電壓：380V 4-2，油泵電機功率:15KW 4-3， 液壓調節范圍: 2～20Mpa 4-4，液壓油（L-HM46）500Kg，每年需更換一次 |
|
5，成型機重量：10噸 |

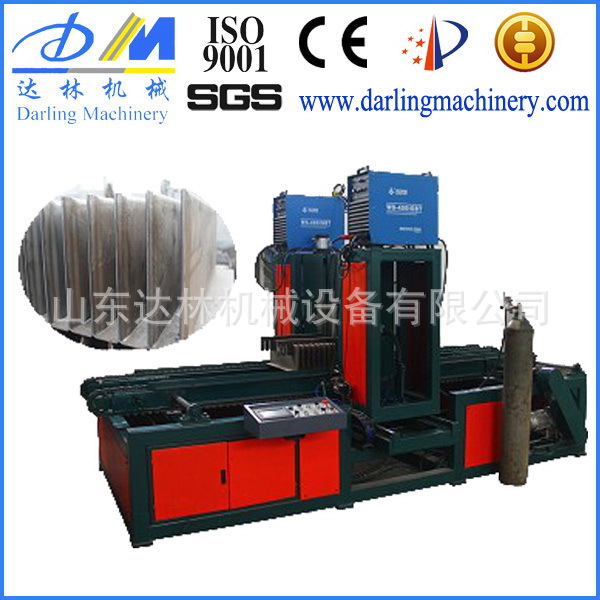

3、BWH-400x1300傳送式自動焊片機
3-1，名稱：傳送式自動焊片機
型號：BWH-4001300
圖片：
3-2，主要結構及功能
3-2-1，標準配置：PLC及觸摸屏數字自動控製加手動控製方式。自動控製可直接輸入參數設定每片波數、波高、節距、焊接速度等。
PLC和觸摸屏品牌：臺達
繼電器、開關電源和空開品牌：施耐德
400W伺服電機品牌：信捷
接近開關品牌：AUTONICS
3-2-2，每臺焊片機配2臺品牌焊機（標配：上海滬通WSM-400），焊槍由電機驅動滾珠絲桿的上下運行，可達到最佳焊接效果。
3-2-3，波紋板定位、焊鉗口及加強桿定位夾緊機構均由氣缸驅動。波紋片通過氣缸連桿夾緊機構夾緊後，可使焊接成型效果達到最佳。
3-2-4，焊鉗口采用耐高溫材料，不易燒損，經久耐用。
3-2-5，波紋片采用減速電機自動持續送片，觸摸屏操作一次性焊接整組波紋片。
3-3，主要技術參數
1，待加工的波紋片要求： 1-1，波翅寬度：300～1300mm 1-2，波翅高度：50～400mm 1-3，波翅與基麵其不垂直偏差≤4%的翅高。 1-4，波翅節距≥45mm 1-5，兩側麵片節距差≤0.1mm 1-6，錯片≤0.2mm/片 |
|
2，焊接速度：2～4片/分鐘 |
3，焊接效果：表麵光滑。 |
4，易損件（不承諾質保期）：水冷焊槍。 |
|
5，焊片機參數： 5-1，輸入電壓：380V 5-2，電機功率:1.5KW*2 5-3，氣壓調節范圍: 0.2～0.8Mpa |
|
6，波紋片自動焊機重量：3噸 |

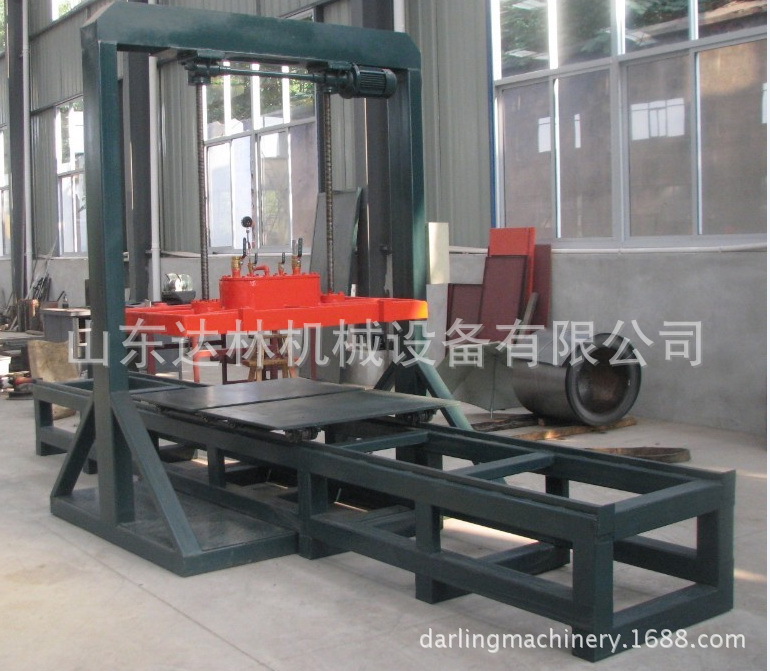

4、YXCL-1300變壓器油箱測漏設備(選配)
4-1，名稱：變壓器油箱測漏設備(選配)
型號：YXCL-1300
圖片：
4-2，技術參數
4-2-1，外形尺寸：長6m x 寬2m x 高2.6m
4-2-2，電機功率：1.5kw
4-2-3，試漏壓板平麵尺寸：1.5m*0.8m
4-2-4，可測變壓器油箱外形尺寸：長1.7m*寬1m*高1.1m
4-2-5，工作原理：註水加壓試漏或加氣試漏。

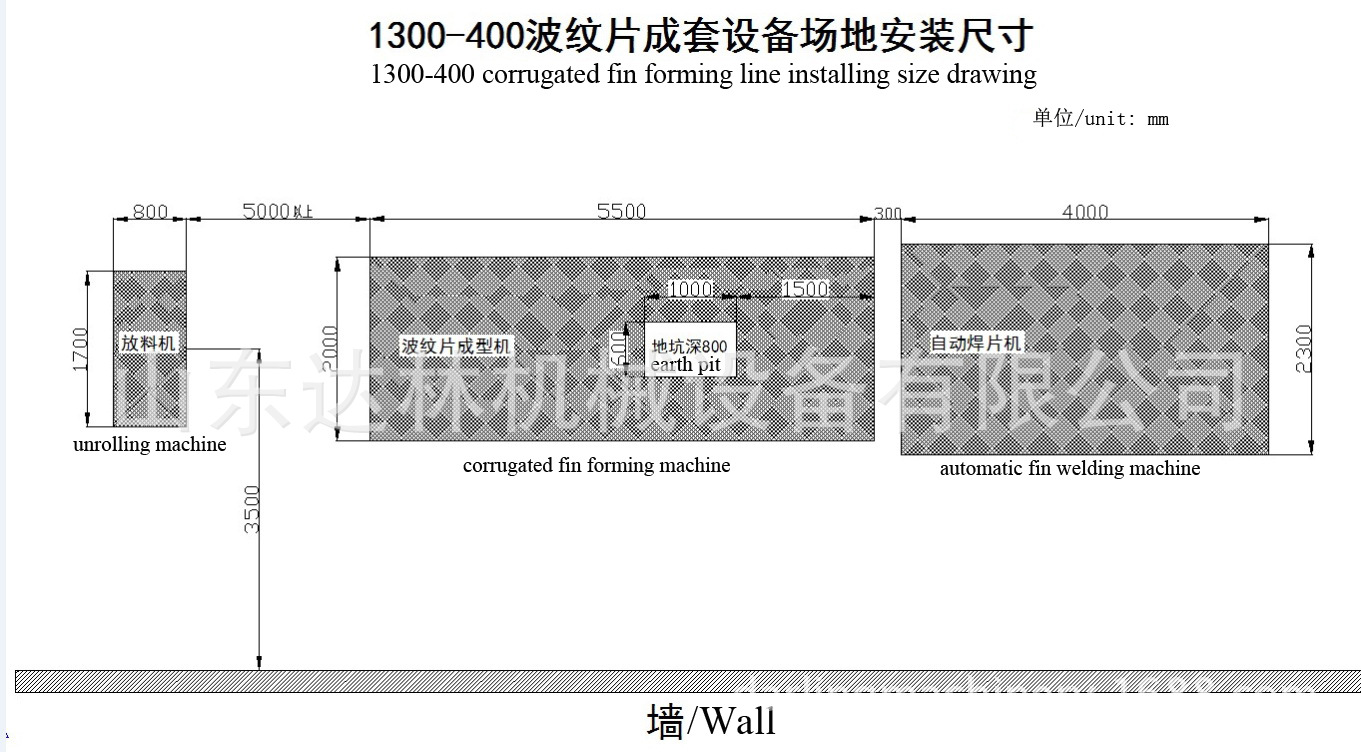

5、BWJ-4001300地基圖
