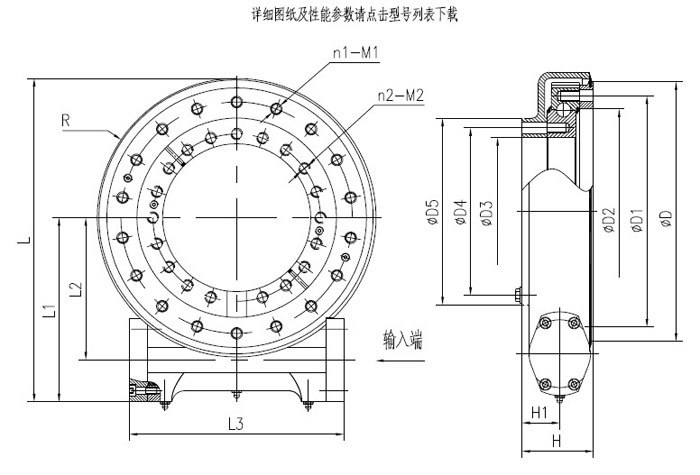

型號/尺寸參數表：
型號 | 外型尺寸 （mm） | 安裝尺寸 （mm） | 安裝孔 | ||||||||||||||
L | L1 | L2 | L3 | R | H | H1 | D | D1 | D2 | D3 | D4 | D5 | n1 | M1 | n2 | M2 | |
SE3-62 | 228 | 114 | 80 | 160 | 76 | 97.5 | 60.5 | 115 | 100 |
|
| 100 | 126 | 6 | M10 |
|
|
SE5-62 | 225 | 127.7 | 93.7 | 168 | 91.5 | 79 | 38 | 161 | 135 | 103.5 | 50 | 70 | 120 | 6 | M10 | 8-1 | M10 |
SE7-73 | 296 | 166.7 | 132.7 | 186 | 129 | 80.8 | 42.5 | 237.5 | 203.2 | 163 | 98 | 120.6 | 145 | 8 | M12 | 10 | M12 |
SE9-61 | 411 | 238 | 174.2 | 321.7 | 172.5 | 108 | 56.1 | 316 | 270 | 222.5 | 146 | 175 | 204 | 16 | M16 | 16-1 | M16 |
SE12-78 | 500 | 285 | 220 | 339.5 | 215.5 | 110.4 | 58.4 | 406 | 358 | 308.6 | 229 | 259 | 289 | 18 | M16 | 20-1 | M16 |
SE14-85 | 531 | 303 | 237.6 | 337.5 | 228 | 111 | 59 | 453 | 390 | 342.5 | 265 | 295 | 325 | 18 | M16 | 24-1 | M16 |
SE17-102 | 615.5 | 340 | 280.4 | 385 | 275 | 126 | 66 | 522 | 479.4 | 425 | 324 | 365.1 | 406 | 20 | M16 | 20 | M16 |
SE21-125 | 732 | 417.5 | 345 | 475 | 334 | 140 | 73 | 621 | 584.2 |
| 435 | 466.7 | 533 | 36 | M20 | 36-1 | M20 |
SE25-150 | 863 | 467 | 401.8 | 469 | 396 | 130 | 76.2 | 744 | 675 |
| 512 | 565 | 628 | 36 | M20 | 36-1 | M20 |
備註：
1、 詳細尺寸及性能參數點擊列表型號，下載詳細圖紙；
2、 根據客戶需求選配不同的電機或液壓馬達；
3、 我們還可以按照您的要求為您量身定製
4、 任何疑問請隨時電話或郵件的方式聯系我們。

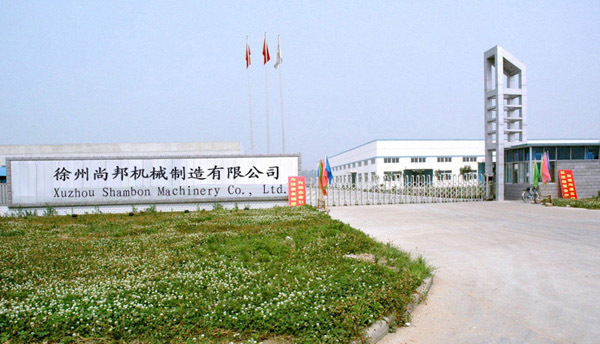

徐州尚邦機械製造有限公司坐落在中國工程機械之鄉—徐州，位於銅山高新技術開發區。產品主要為回轉驅動、回轉支承等回轉類產品。
回轉支承包括：單排球式（01系列、HS系列、Q系列）、雙排球式（02系列）、三排滾柱式（13系列）、單排交叉滾柱式（11系列,HJ 系列）、輕型系列和法蘭式薄型等多系列回轉支承，公司產品涵蓋200mm—4000mm各種標準與非標規格的尺寸,廣泛應用在園林機械、起重機、造船業、建築機械、遊樂場、自動停車場、礦用、隧道鉆床、交通運輸、輸送裝置、通訊雷達車、衛星地麵接收器等。

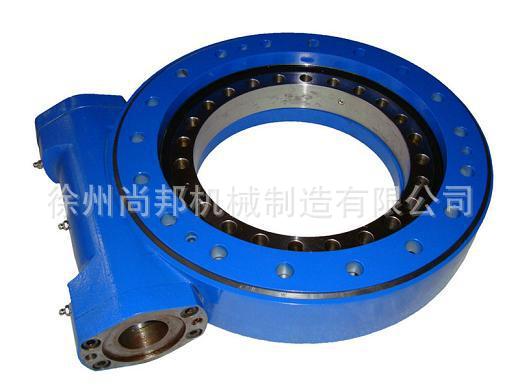

回轉驅動：采用回轉支承和環麵包絡蝸桿結構，能達到多齒嚙合，具有傳動扭矩大，運行平穩等特點；以回轉支承為主體，同時可以承受較大的徑向、軸向載荷以及較強的傾覆力矩，產品包括：圍欄型（SE系列）、精密型（PE系列）、零間隙（ZE系列）、敞開型（S系列）、重型車用（HS系列）等幾十個規格型號。產品廣泛應用於高空作業車、隨車吊、船舶吊機、電力搶修車輛及太陽能光伏發電跟蹤系統等其他新能源行業。
我們的宗旨：致力於為我們的客戶持續不斷的提供優質的產品和服務，為客戶創造價值。
