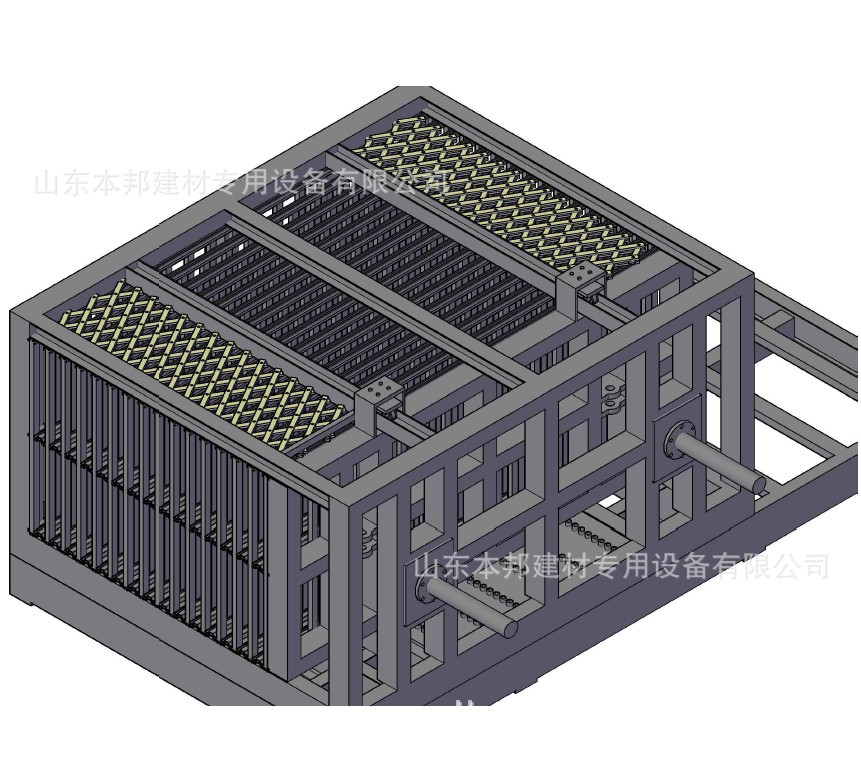

第一節液壓翻轉模具車的結構和功能
液壓翻轉全自動模具車包括底座、翻轉架、壓緊板、格柵件、模具、控製開合器、限位梁、後限位裝置、液壓站、翻轉油缸、開模油缸、控製電櫃等組成。各部分功能如下：
一、底座
底座由25號槽鋼和100*150矩管加工焊接而成，外形尺寸長465cm×寬210cm，包括鋼結構框架和可調節腳蹄組成。鋼結構框架上麵焊接翻轉耳板和液壓油頂耳板。
底座是液壓翻轉模具車的底端固定件，可以通過可調節腳蹄升降模具車的高度。
二、翻轉架
翻轉架是由150*100矩管、200*100矩管、100*100H鋼、20mm鋼板、牛眼軸承、翻轉耳板、油頂耳板及其他加工件焊接而成。
翻轉架尺寸為3100*2100*1400.內部安裝格柵件和模具。通過翻轉液壓頂的工作，實現翻轉架的水平和豎直之間的轉換。
三、壓緊板
壓緊板由150*100矩管、壓緊耳板、吊裝件等焊接加工而成。壓緊板和格柵件由控製開合器連接在一起，壓緊板的前進和後退，帶動格柵件間距均勻的增加和減少。
四、格柵件
格柵件由矩管、鍵條等加工焊接而成。格柵件、模具、矽酸鈣板等組成610*3000*90的空間，澆築而生產輕質復合墻板。
格柵件和模具、鋁塑板等配套使用，生產輕質隔墻條板實心一體板。
五、模具
模具是由鋁合金加工而成，按功能可分為邊模和底模，按規格可分為60mm、75mm、90mm、120mm、150mm、180mm等，
六、控製開合器、限位梁和後限位裝置
控製開合器由特種鋼材通過精密加工而成，控製精密、耐磨、形變小、強度高。控製開合器運用杠桿原理，控製格柵件同時開合、保證間距相同，大大降低瞭裝模具的勞動強度。
限位梁是翻轉框架兩端限位裝置，翻轉架翻轉的過程，限製模具、格柵件和墻板不發生相對框架的位移。
後限位裝置由限位梁和限位裝置組合而成，可以通過調節後限位裝置，生產不同長度的墻板。本產品可生產2440——3000mm間任意長度的墻板。
七、液壓站、翻轉油缸、開模油缸、控製電櫃
液壓站是油缸工作的動力來源。
翻轉油缸連接底座和翻轉架，通過油缸的伸縮控製翻轉架的豎直和水平之間的翻轉。
開模油缸：通過伸縮控製壓緊板的移動，從而實現格柵件的開合。
控製電櫃：控製液壓站的工作。分強電、弱電、控製開關等。
第二節使用及維護保養
使用方法
1、開啟控製電櫃，啟動液壓站電機工作。
2、控製開模油缸工作，使格柵件間達到合適的間距。
3、插入噴灑隔離劑的模具，放入後限位裝置調節生產墻板的長度。開模油缸工作擠緊格柵件和模具。
4、插入矽酸鈣板，裝上限位裝置。限位裝置和後限位裝置必須固定結實。
5、翻轉油缸工作，使翻轉架翻轉90度豎直。關閉控製電櫃。
6、澆註機把芯材料漿澆註滿模具，工作人員震實漿料，整平上表麵。養護8小時。
7、養護完成後，開啟控製電櫃，啟動液壓站，翻轉油缸工作，翻轉架由豎直變為水平方向。
8、取下限位裝置和後限位裝置，開模油缸工作，使格柵件和模具均勻分開合適距離。關閉控製電櫃。
9、出板車把墻板一次性全部拉出。
10、清理模具、噴灑隔離劑，進入下一個循環。
輕質隔墻板生產線
生產線簡介
一、設備組成：
生產線由密閉環保倉儲系統、自動計量上料系統、水泥物理發泡系統、EPS發泡系統、攪拌系統、泵送和壓力澆註系統、模具車、循環系統、控製監控電氣電子系統等組成。
二、單機產量
山東本邦全自動輕質復合墻板生產線可以生產EPS夾芯復合隔墻板墻板尺寸為厚度90（120）mm、寬度610mm、高度2440mm。也可以根據客戶需要生產60mm、75mm、90mm、120mm、150mm、180mm、240mm等不同厚度的墻板。
厚度（mm） | 長度（mm） | 寬度（mm） | 單機單次生產數量 | 單機單次產能（㎡） |
60 | 2440 | 610 | 32 | 47.63 |
75 | 2440 | 610 | 28 | 41.67 |
90 | 2440 | 610 | 24 | 35.72 |
120 | 2440 | 610 | 20 | 29.77 |
150 | 2440 | 610 | 18 | 26.79 |
180 | 2440 | 610 | 16 | 23.81 |
三、生產線配置
項目 | 山東本邦 半自動復合墻板生產線 |
年產能（㎡） | 20萬—60萬 |
水泥粉煤灰料罐 | 2套X100噸 |
建築碎砂石料倉 | 5m3 |
粉料上料系統 | LXS243-9X2臺 |
鬥式提升機 | TH250 料鬥形式SH |
聚苯顆粒輸送 | 氣動 |
主攪拌系統 | 雙JS1000 |
攪拌參數 | 60m3/h |
成組模具 | 10—30臺 |
澆註臺 | 1套 |
修整平臺 | 1套 |
空翻機 | 2套 |
自動出板機器 | 1-2套 |
四、生產流程
1，水泥、粉煤灰、水、聚苯顆粒等芯材原料由上料系統從料倉輸送到計量鬥，有電腦、電子稱精確計算出量。原料由蝶閥控製進入攪拌機，攪拌2-3分鐘，攪拌機卸料，芯材落入澆註機。
2，模具小車由牽引車運送至澆註機下方，澆註機開始工作，芯材依次被澆註到模具小車格子內。
3，模具車由牽引車拉出，到修正平臺震實，拆掉夾板器，修正板材上表麵，由牽引車拉入養護區養護8—10小時。牽引車車回到原點承載下輛模具車，完成下個循環
4，模具車養護8—10小時後，由牽引車拉至拆模區，空翻機開始工作，把模具車翻轉90度橫放，取下模具車固定件，液壓站開始工作，把格柵件和墻板均勻分開。板材由自動出板機拉出模具車，由叉車運輸到儲藏區存放，養護28出廠。
5，模具經過清理，塗抹隔離劑後裝入模具車，插入矽酸鈣板。由牽引車拉至空翻機，模具車翻轉90度直立在軌道上，放夾板器固定住矽酸鈣板。利用液壓裝置使模具壓緊。
6，模具車由牽引車拉至澆註機下方完成澆註，進入下一個循環。
註意事項：
1，輕質墻板芯材配比必須按照配方由電腦控製完成
2， 鋁合金模具裝入模具車之前必須塗抹隔離劑
3， 插入矽酸鈣板後必須利用拉緊桿拉緊，是模具固定在模具車上，不留間隙。
4，澆註完成後震實要適當
5，澆註完成後養護8小時以上方可拆模
6，攪拌機操作嚴格按照攪拌機規程說明書操作。
輕質墻板介紹
1主要產品
本項目主要產品為輕質墻板，聚苯顆粒發泡水泥輕質復合夾芯板。
2產品簡介
輕質墻板，是一種利用水泥發泡技術生產出來的新型墻體材料，隔音隔熱效果好，堅固耐老化，節能環保，利廢高效，是現在一種流行的墻體材料。聚苯顆粒發泡水泥輕質復合板是一種利用矽酸鈣板為麵，聚苯顆粒發泡水泥為夾芯，整體平整美觀，吊掛力強，硬度高，耐老化，安裝簡易，有利於方便進一步的裝修。
3主要規格
輕質墻板按照厚度分為：60mm、75mm、90mm、120mm、150mm、180mm。生產規格為：2440mm×610mm
4產品生產規模確定
4.1、聚苯顆粒夾芯復合板幾何技術參數
板材成型長度 | 2440mm |
板材成型寬度 | 610mm |
板材成型厚度 | 60-75-90-100-120-150-180mm |
企口型式 | 梯形 |
麵板 | 矽酸鈣板，高強水泥纖維板、改性玻鎂板 |
芯材組成 | 水泥、粉煤灰、建築垃圾廢棄物粉碎顆粒（河砂）、聚苯顆粒、發泡劑、添加劑等 |
聚苯顆粒夾芯復合板十大優勢
1、綜合造價低
本邦輕質節能隔墻板耗工少，大量節約人工成本，施工速度快，墻體綜合完工造價低，完工價格比輕集料空心砌體降低5-10%左右，並且減輕建築荷載，減少鋼筋、水泥等材料設計用量，降低總建築成本。
2、施工速度快
本邦輕質節能隔墻板模塊大、質量輕、安裝運輸方便，可以用無齒鋸和電鉆在任何部位切割、鉆孔。產品表麵為矽酸鈣板，強度高，平整度非常好，乾作業環境施工，模塊化安裝，不需要抹灰，安裝完相當於高級抹灰，可直接進行塗飾、貼磚等下道工序。三人小組每天施工量達100㎡，比陶粒等抹灰砌體提高施工速度3倍以上，並且不需要20天的砌體收縮沉降時間，也不需要抹灰後墻麵7天乾燥時間，大大的縮短瞭施工周期。
3、增加使用麵積
本邦輕質節能隔墻板表麵平整，不需要抹灰，比紅磚、陶粒砌塊砌體減少瞭40mm抹灰厚度，千亞墻體每米增加使用麵積0.04㎡，每使用千亞輕質節能隔墻板25延長米（按層高3m計算，使用量為75㎡），可增加建築使用麵積1㎡。若使用本邦輕質節能隔墻板5萬㎡，可增加建築使用麵積約660㎡（50000/75）,有效提高瞭建築的利用空間。
4、隔音效果好
本邦輕質節能隔墻板的內部組成材料（EPS聚苯乙烯顆粒）具有良好的隔音性能和吸音功能，其隔音系數為41 dB，高於國傢標準（35 dB），優於輕集料空心砌塊墻體（40 dB）。
5、吊掛能力強
本邦輕質節能隔墻板為實心結構，達到傳統粘土實心磚墻體功能，可直接打釘或上膨脹螺栓勾吊重物，單點吊掛力≥1000N,不用添加水泥砂漿固定螺栓，是輕集料空心砌塊墻體和其他空心及夾心條板墻材無法比擬的。
6、質量輕
本邦輕質節能隔墻板原材料為輕質芯材，麵密度為67.9 kg/㎡，陶粒空心砌塊墻體麵密度約為200 kg/㎡（雙麵抹灰），傳統粘土磚墻體麵密度為287 kg/㎡（雙麵抹灰），本邦建材是輕集料空心砌塊墻體重量的35%，是傳統粘土磚墻體重量的25%，有效減輕瞭建築荷載。
7、強度高
本邦輕質節能隔墻板的強度高，各項力學性能檢測指標：抗沖擊性能、抗彎破壞荷載、抗壓強度等均高於國傢行業標準，抗沖擊性能是其他砌體的幾倍，使用L型或U型鋼板卡與主體結構連接，其抗震性能高達8.5級。
8、防火
本邦輕質節能隔墻板耐火極限檢測指標≥180分鐘，不燃性達到國傢A級標準，同時千亞墻板無毒、無害、無污染、無輻射，屬綠色環保型建材。
9、不開裂
①本邦輕質隔墻板所使用的矽酸鈣板、水泥、聚苯乙烯顆粒、粉煤灰等原材料都是在常態下非常穩定的，乾燥收縮值為0.36 mm/m，低於國傢標準0.60 mm/m要求，從本質上解決瞭墻板的穩定性；②本邦輕質節能隔墻板與墻體采用鋼卡連接，保證墻板的連接穩固、可靠；③本邦輕質節能隔墻板之間采用非常科學的梯形陰陽榫連接結構，並且對陰陽榫進行特別的處理，以便於填充粘接劑與墻板更牢固的粘結；④采用粘接劑和玻纖網格佈對安裝縫進行處理，從根本上彌補墻板在安裝之後產生的輕微收縮。
10、節能環保
本邦輕質隔墻板保溫性能極佳，板材采用聚苯乙烯發泡顆粒為骨料，本身具有很好的保溫效果，山東本邦建材專用設備有限公司利用先進的技術，科學的生產工藝，生產的輕質墻板全麵符合國傢標準。
輕質隔墻板的用途
輕質隔墻板主要用於高檔別墅、高層現代化建築、辦公室、汽車站、高檔酒店隔墻、新型鋼結構別墅墻體等。
