    法蘭成型機廠傢供應河北東光縣 五輪臥式全自動機械 一次成型
    商品代碼: 4356963
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    法蘭成型機廠傢供應河北東光縣 五輪臥式全自動機械 一次成型





    我公司坐落於江南魚米之鄉——天目湖,專業設計生產的FBM系列卷板機具有設計先進、產品質量穩定可靠、操作使用方便等特點,特別適合於野外移動施工,產品規格型號齊全,能卷製厚度3~50mm,寬度1000~3200mm的鋼板,特殊規格型號可按照您的要求設計生產,價格合理,保證質量,交貨及時,代辦運輸,售後服務專業周到。

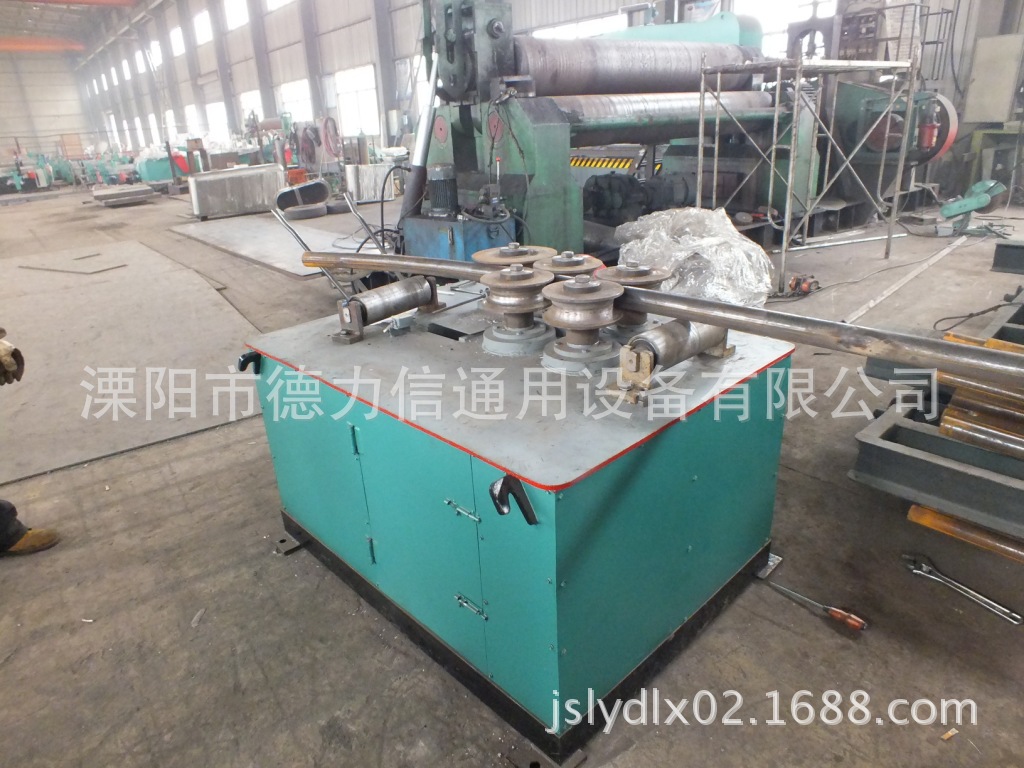

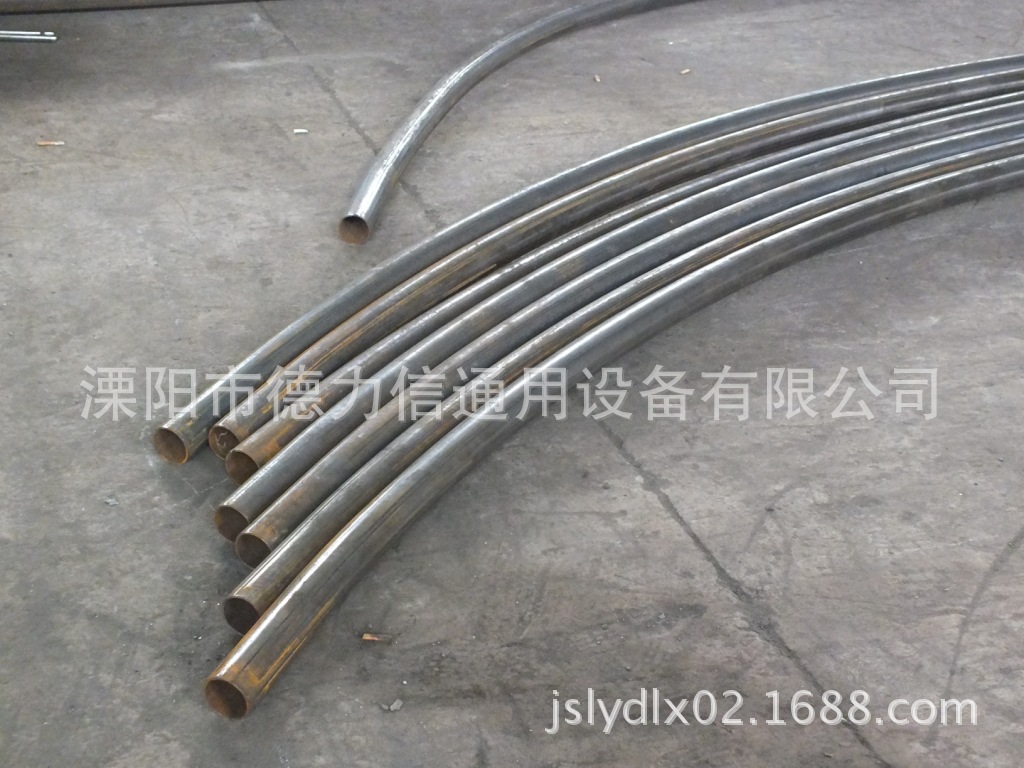

    另外還供應多功能法蘭成型機,可加工卷製(Φ15-Φ219)的鋼管,(4#-16#)角鐵,(3#-10#)扁鋼,(25#-60#)方管,各種規格型號的盤管、(5#-20#)槽鋼等型材,一機多用,可大大降低原材料消耗及工時成本;



    還可定製鎂合金行業專用復合材料坩堝系列產品,質量穩定可靠,受到客戶好評,是替代進口產品的最佳選擇;



    承接對外加工,為滿足廣大客戶要求我公司還對外加工卷製鋼板、角鋼、扁鋼、煸鐵、槽鋼、方管、盤管等型材的卷園業務,按圖施工製作生產各種鋼鐵製品。卷板加工:300元—800/t,型材加工:3元—10/米。

    我們對客戶的承諾是保質保量,按時交付,價格合理。近距離客戶有10t專車接送,歡迎隨時來電洽談!客戶滿意是我們永恒不變的追求, 我們本著“誠信經營,客戶至上”的精神,致力於給客戶提供更優質的產品和服務,歡迎您隨時來電洽談。



    電話:13915869863(小狄)      郵箱:[email protected]

    微信號:13915869863                QQ:471698875



    微信掃一掃,請加我!

























































    FLW系列多功能彎卷機使用說明



    一、       概述

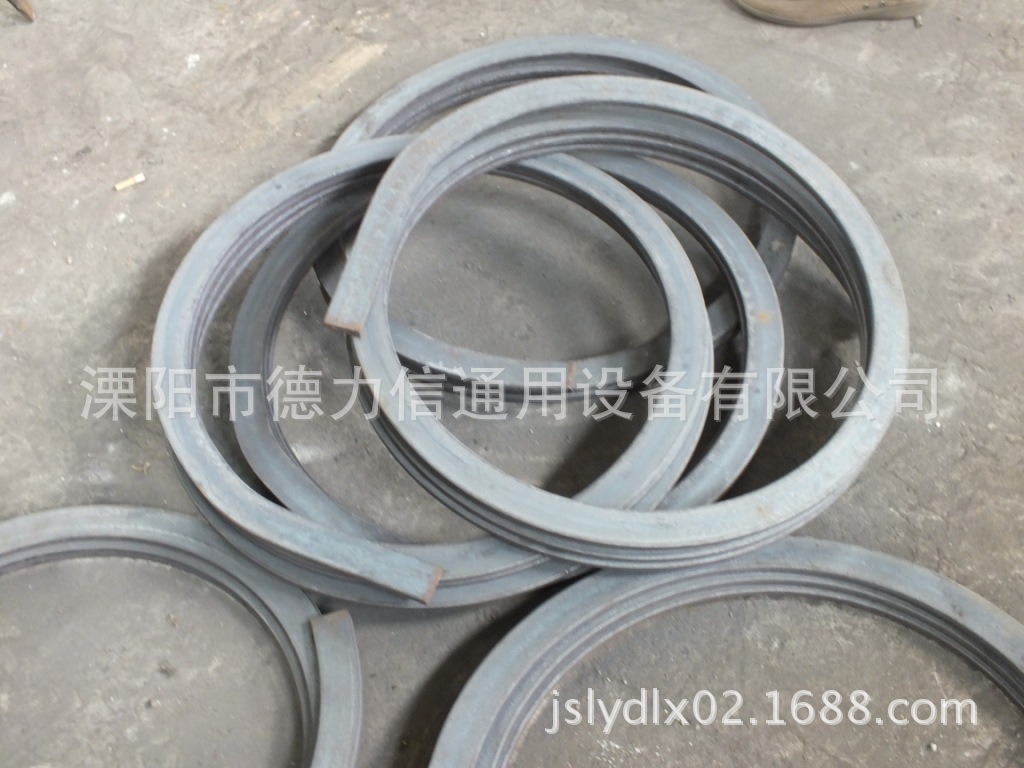

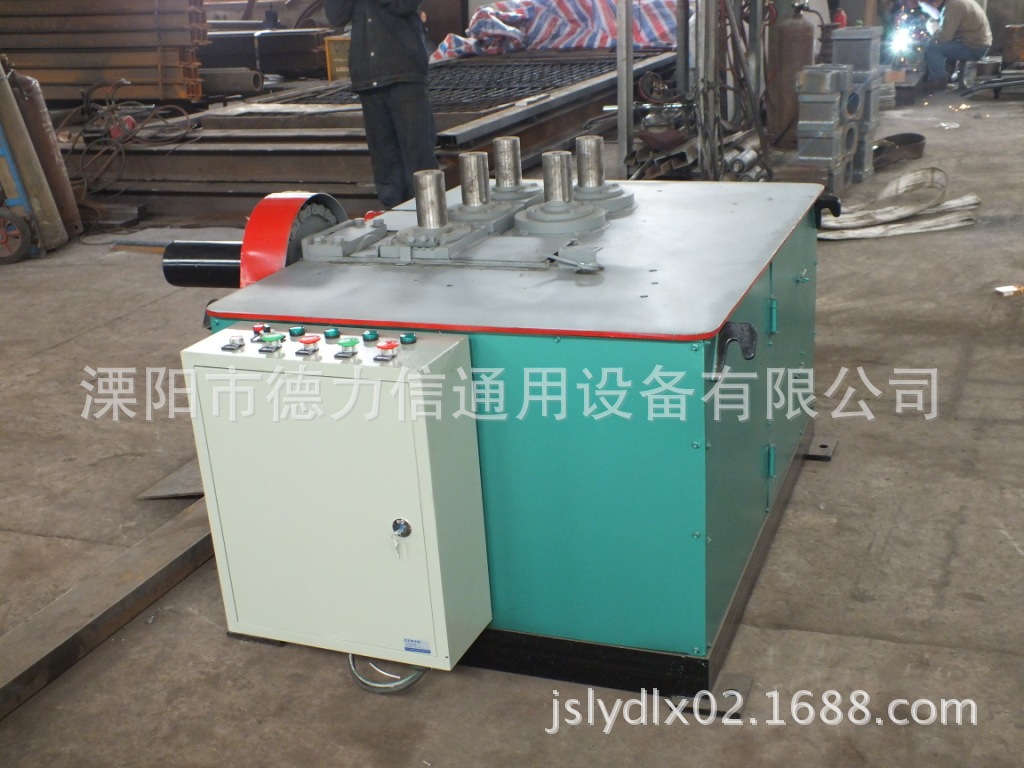

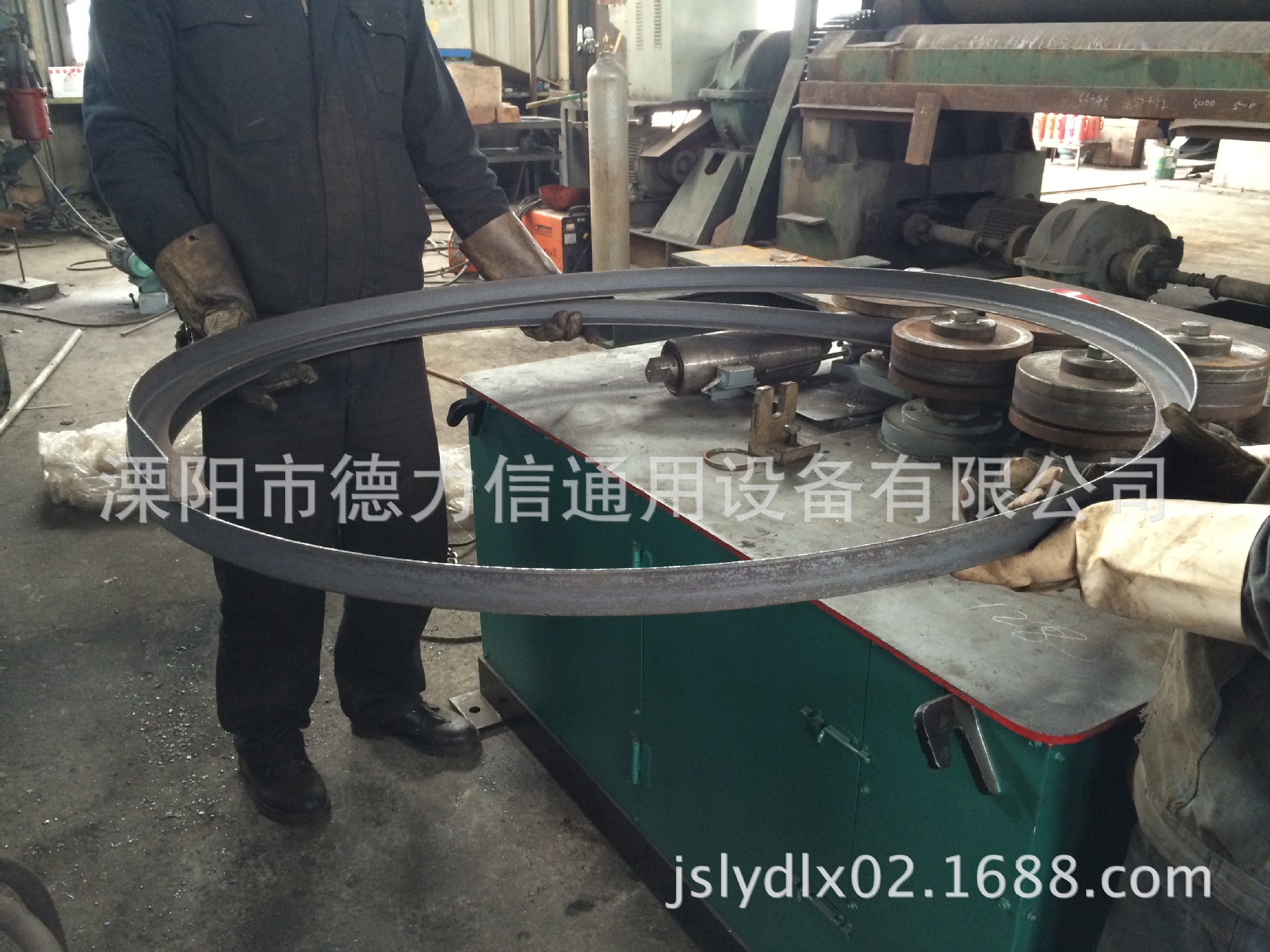

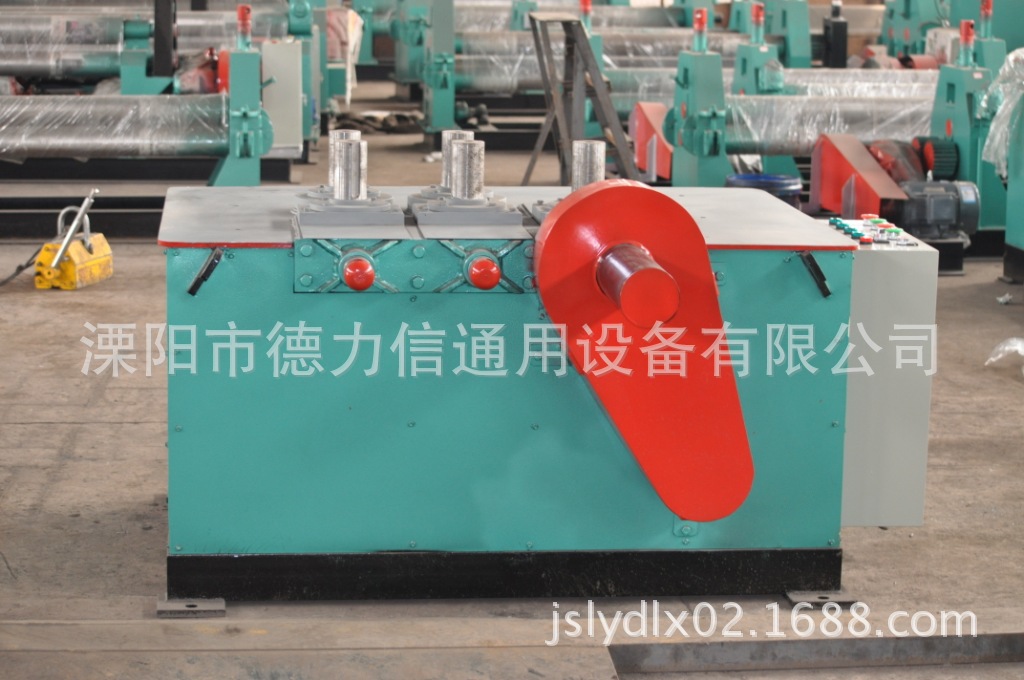

    1、       我公司研製的德力信牌FLW系列多功能彎卷機具有設計合理、製造精密、操作簡便、使用可靠的特點,廣泛應用於設備、鋼構、儲庫製作及管道等領域的圓管、方管、方鋼、角鋼、槽鋼等型材的卷弧卷圓,以及扁鋼、條板卷製法蘭坯件,省時省工省料。本機具有良好的市場信譽。

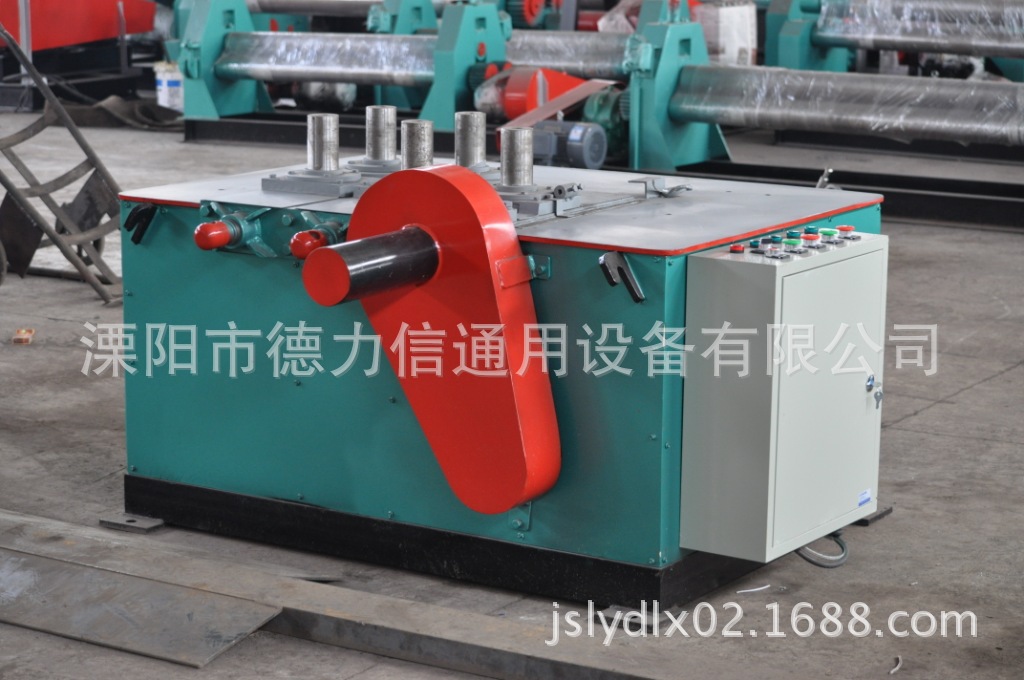

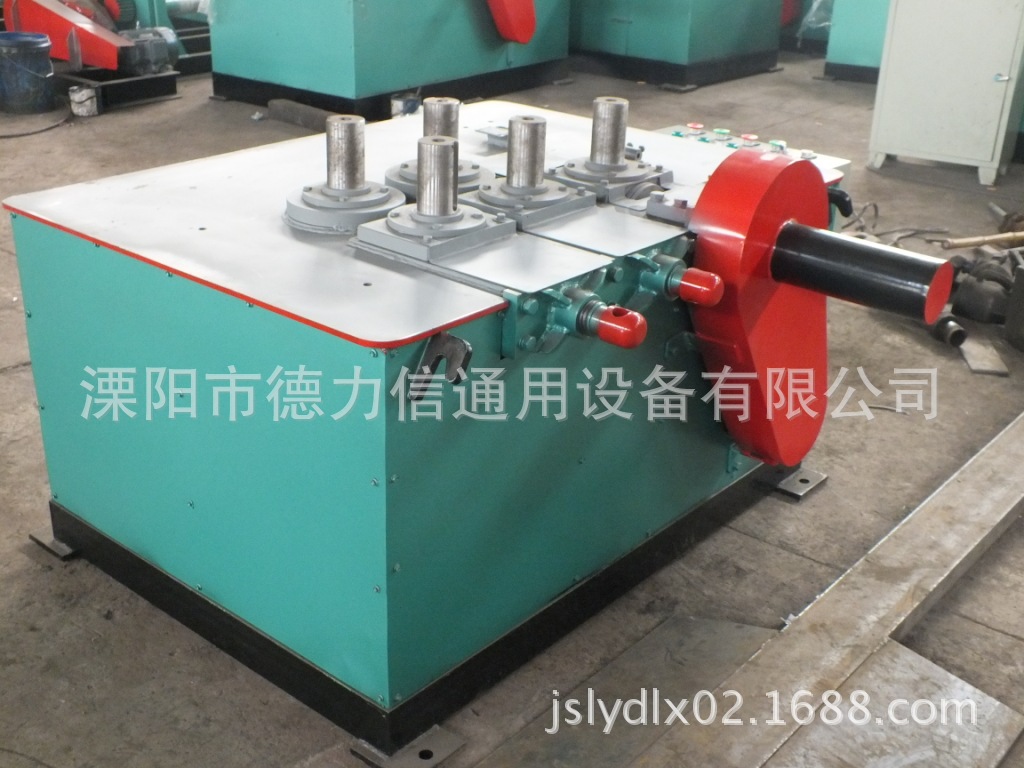

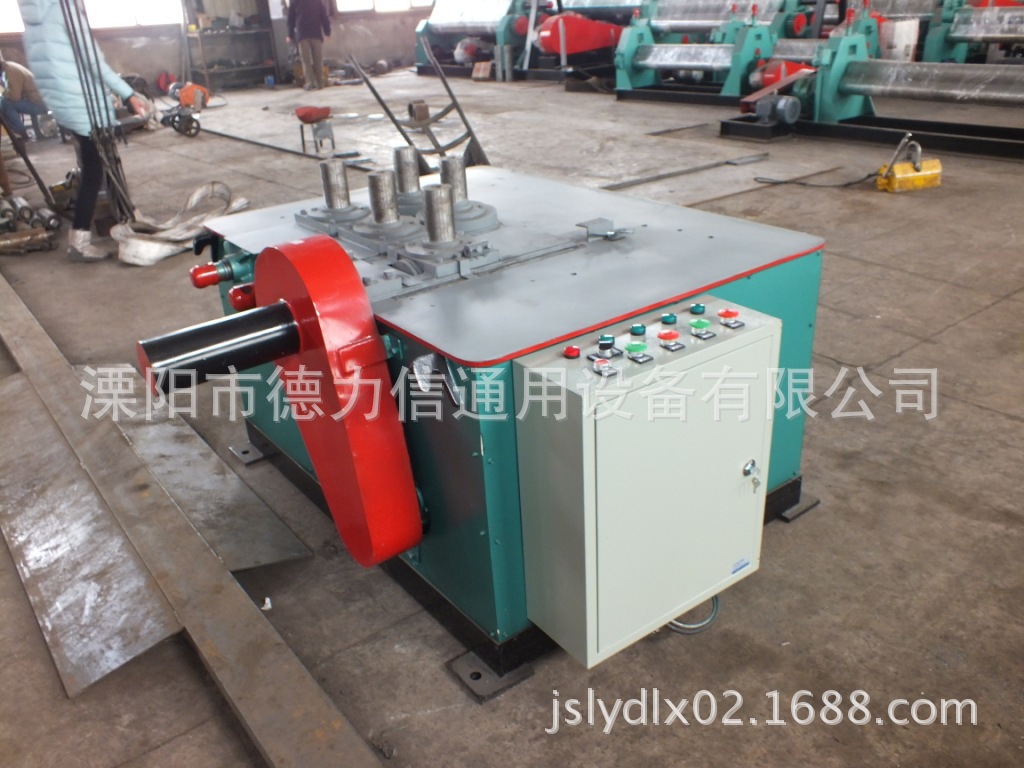

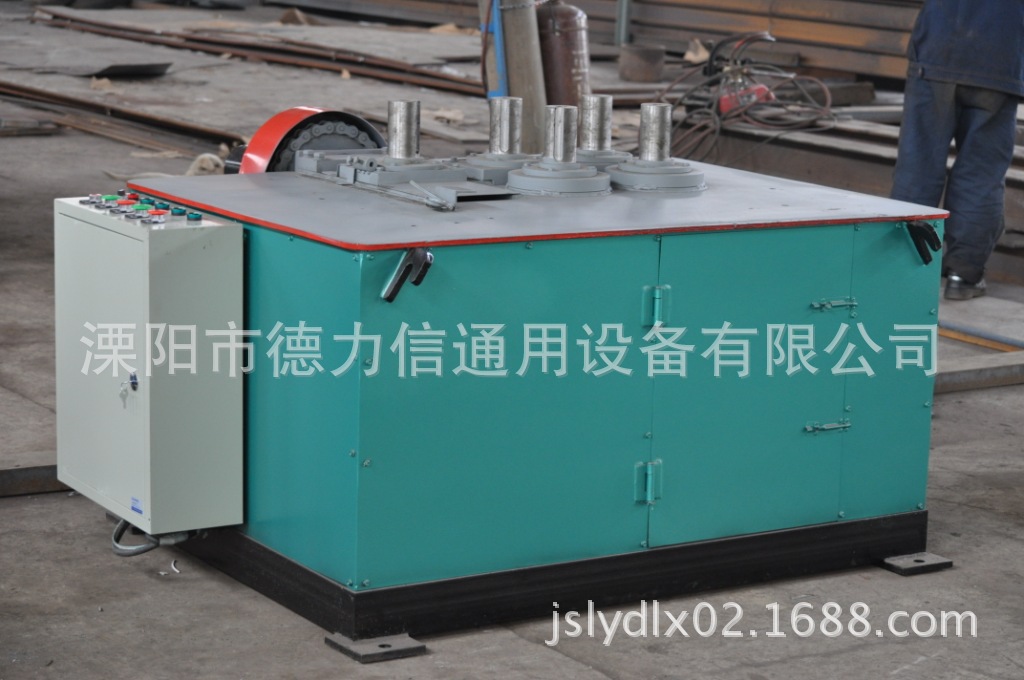

    2、       本機為五輪式機型,它從三輪機型上改進提升,增加工件壓緊導向功能,同時將工件導向、送料組合在傳動上;成型輪擺置在尾端空擋中、使工件成型後在空間運行。有效地防止工件打滑不走的弊端,使工件形成能自由調節、也方便瞭對工件成型的檢測。

    3、       本機分為Ⅰ、Ⅱ、Ⅲ三種型號,根據材料的大小及卷圓的直徑大小來選擇應用的機型,既滿足加工需要亦可減少投入。

    二、       結構及傳動

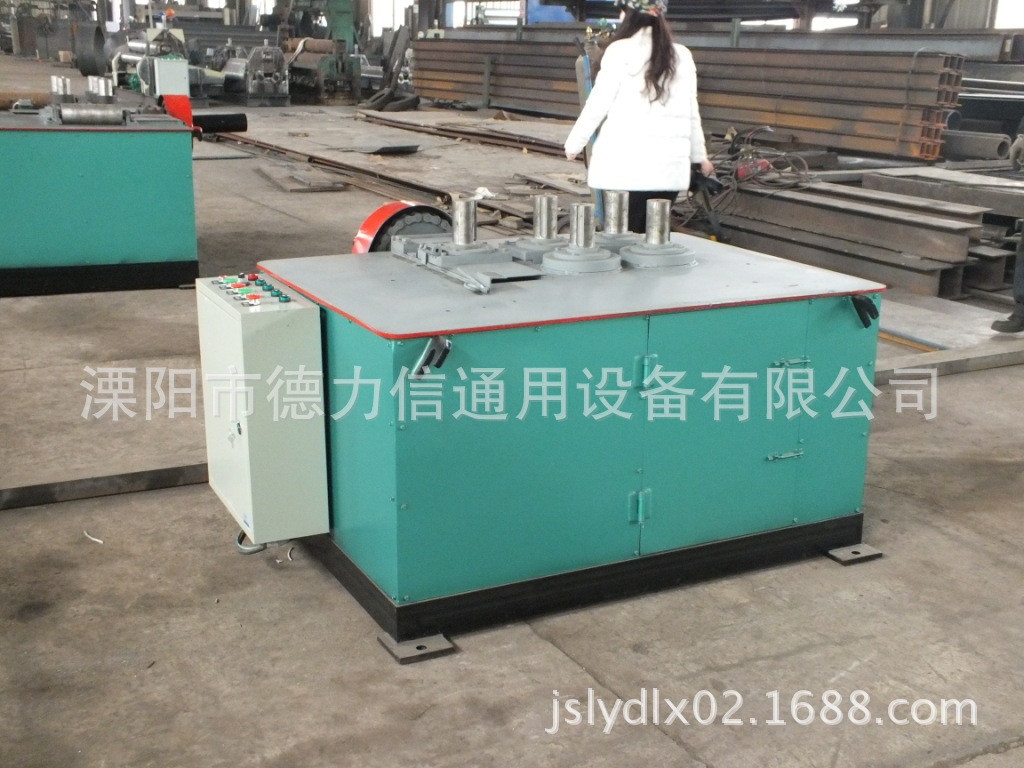

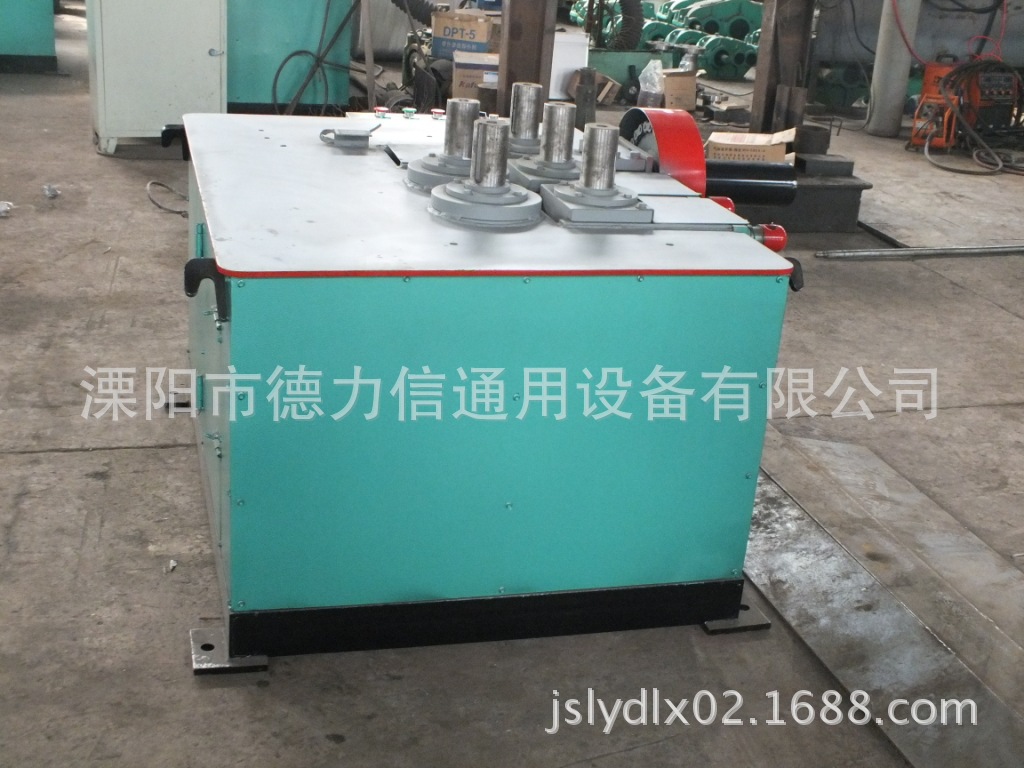

    1、       本機為結構件框架箱體式,箱麵為工作平臺,傳動全部在箱體內,保持瞭箱體外形整齊美觀。

    2、       本機采用瞭機電一體化傳動,主減速機為WHC型蝸輪蝸桿減速機,一級傳動為BLY擺線針輪。成形壓輪經BWY減速機通過滾子鏈輪鏈條傳遞。

    3、       二組擋輪由手柄人工調節,擋輪軸下端帶有齒輪,當頂緊工件後,齒輪與送料齒輪吻合,形成主傳齒輪帶動四隻齒輪旋轉,使4隻模具都帶動力,有效地防止瞭工件打滑。

    4、       主減速機為立式傳動,齒輪為側麵受力、因此在齒輪頂端與承臺設置瞭防側連接裝置,將減速機側力和承臺的受力引導到基架平麵上。

    5、       整個承臺的受力將由立柱與減速機引到基架平麵,整體結構上的受力相互抵消,因此本機無需基礎及錨栓固定,在水泥地坪上放穩墊平即可使用。

    6、       傳動配置詳見參數表(附後)

    三、       潤滑

    1 本機減速機使用40號機械油,軸承用鈣鈉基潤滑脂(高溫脂)

    2 本機減速機及軸套內出廠前已加油,但使用前必須檢查一遍。

    3 滾子鏈條鏈輪在使用中用機油槍按規范噴射機油。

    4 滑動方塊與道軌間經常註油潤滑。

    5 減速機每月檢查油位油質一次,發現油少,油變質或水化,要及時加油或更換,每年必須更換一次。

    6 軸承配置表(附後)。

    四、模具

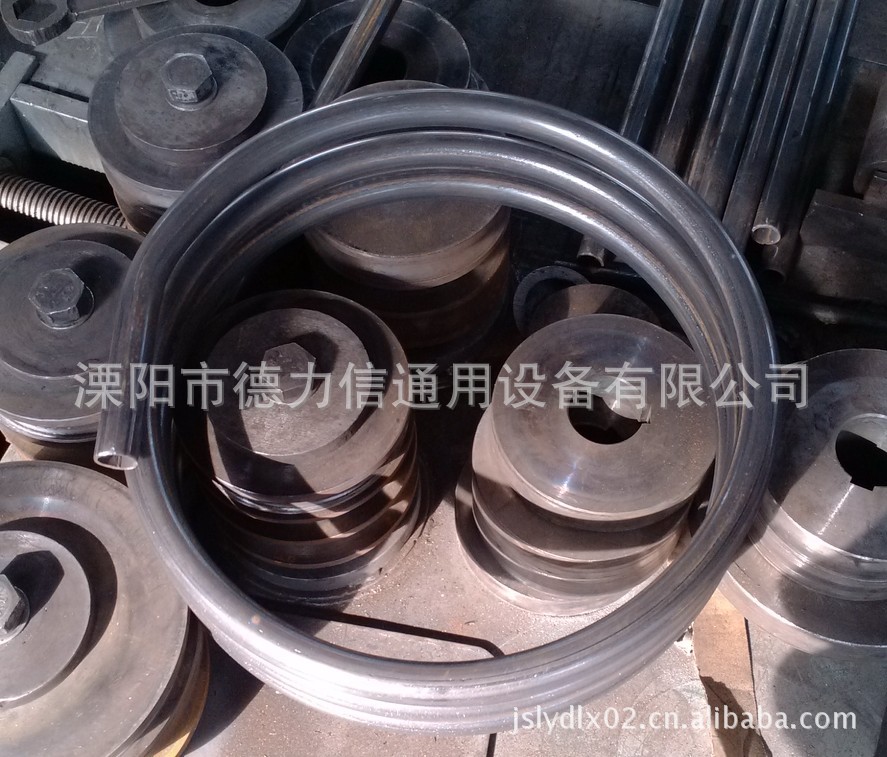

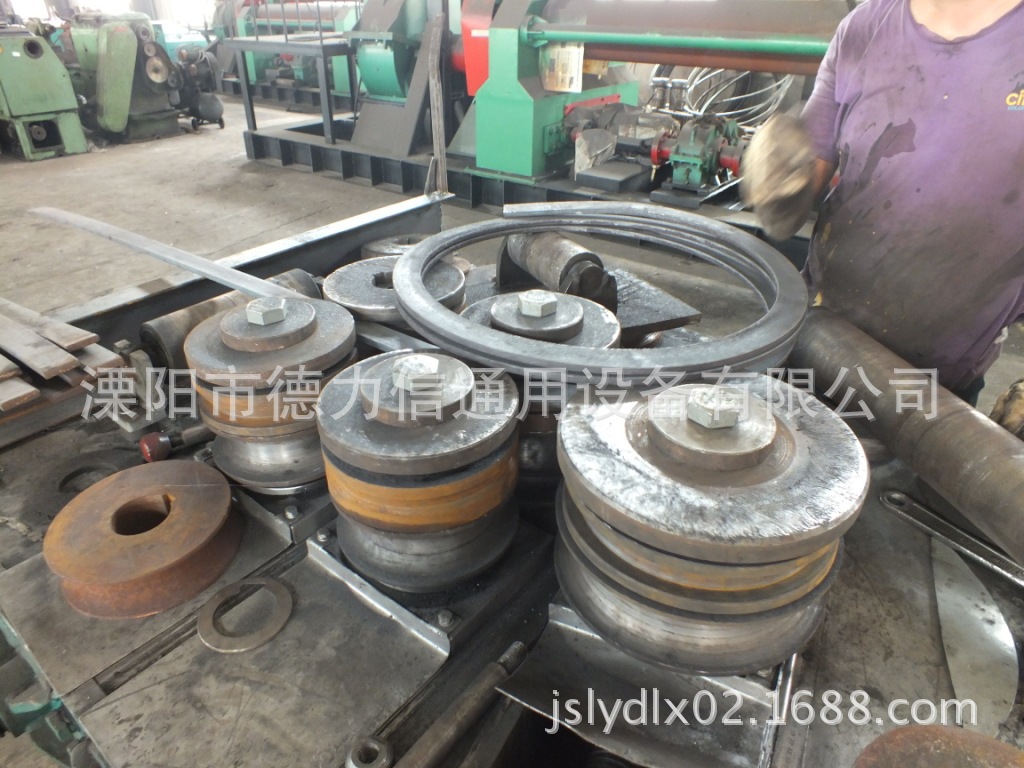

    1 本機為多功能型,在軸頸與動力允許范圍內適應多品種的各種規格的工件,每一種規格需要一套所匹配的模具,所以模具由用戶根據需要自行配製,或提供資料由本公司代為加工。本機出廠不配套模具。

    2 模具外徑與軸距的關系:



    機型

    a

    b

    c

    R1+R2

    R3

    216

    270

    280

    212



    C-R1-10

    348

    420

    400

    344

    372

    620

    500

    368



    3 模具O1O3,O2O4相同,O1O2為互補組合,與工件接觸的直徑應相等,它等於a-工件厚度(或外徑)-2mmO5與工件接觸的直徑為R3-工件厚(寬)度(或外徑)-10mm

    4 用戶可根據實際操作經驗調正模具,以達到最佳效果。

    五、操作步驟及註意事項

    1 機器須放置在砼地坪上墊平至平穩狀態。

    2 檢查機器各部位及潤滑油狀態

    3 接通電源(380V50HZ,電氣原理圖附後)

    4 空載運行15分鐘,如有異樣及時處理,達到無碰擊,運行正常狀態

    5 安裝對應工件的模具

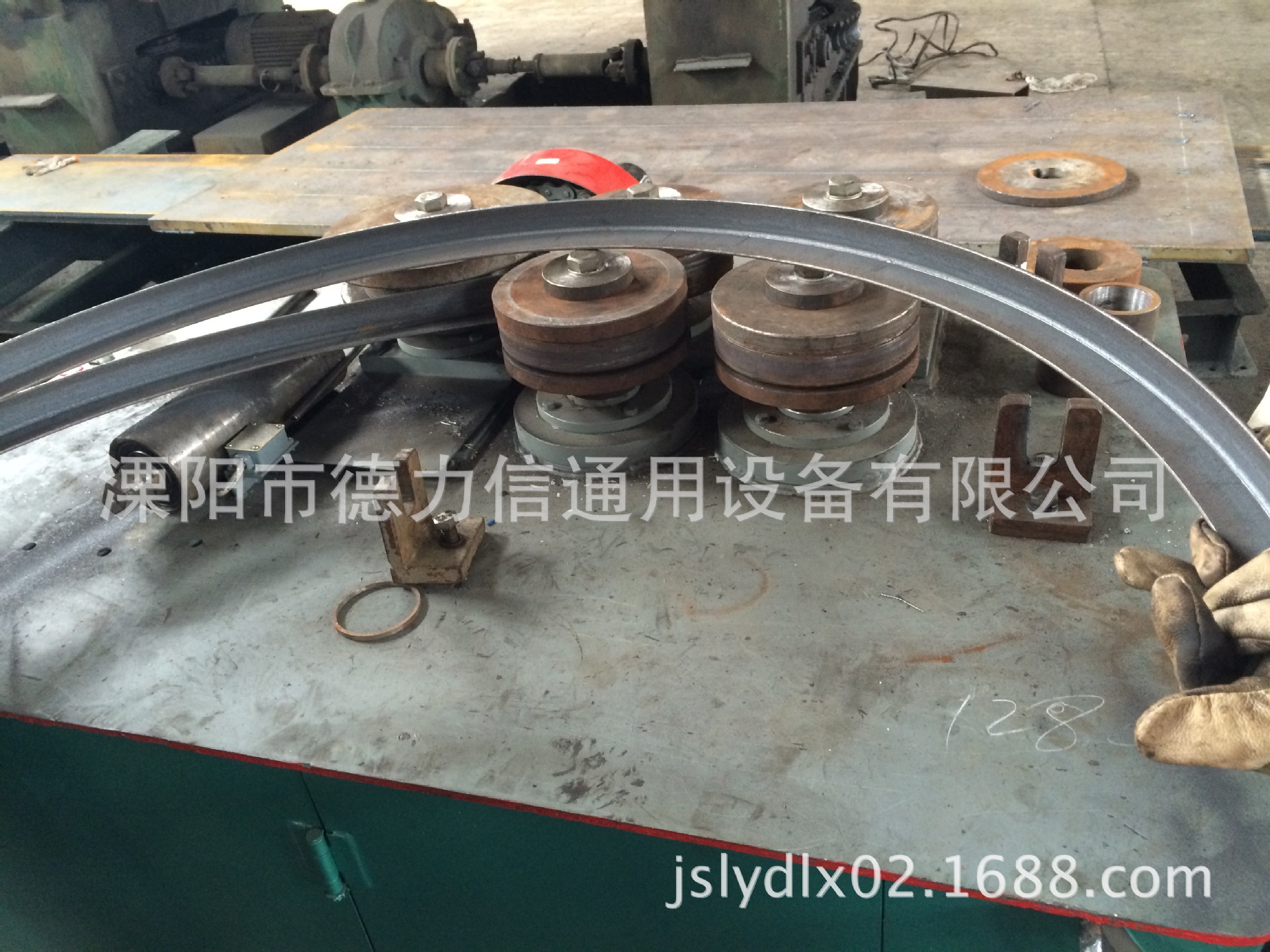

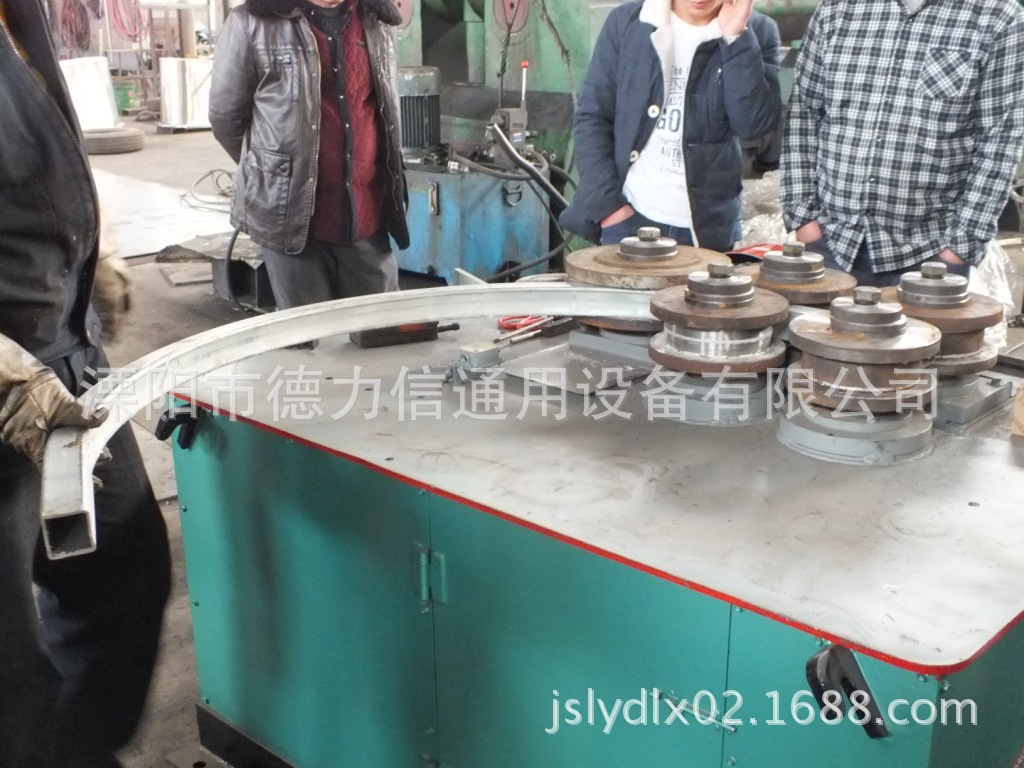

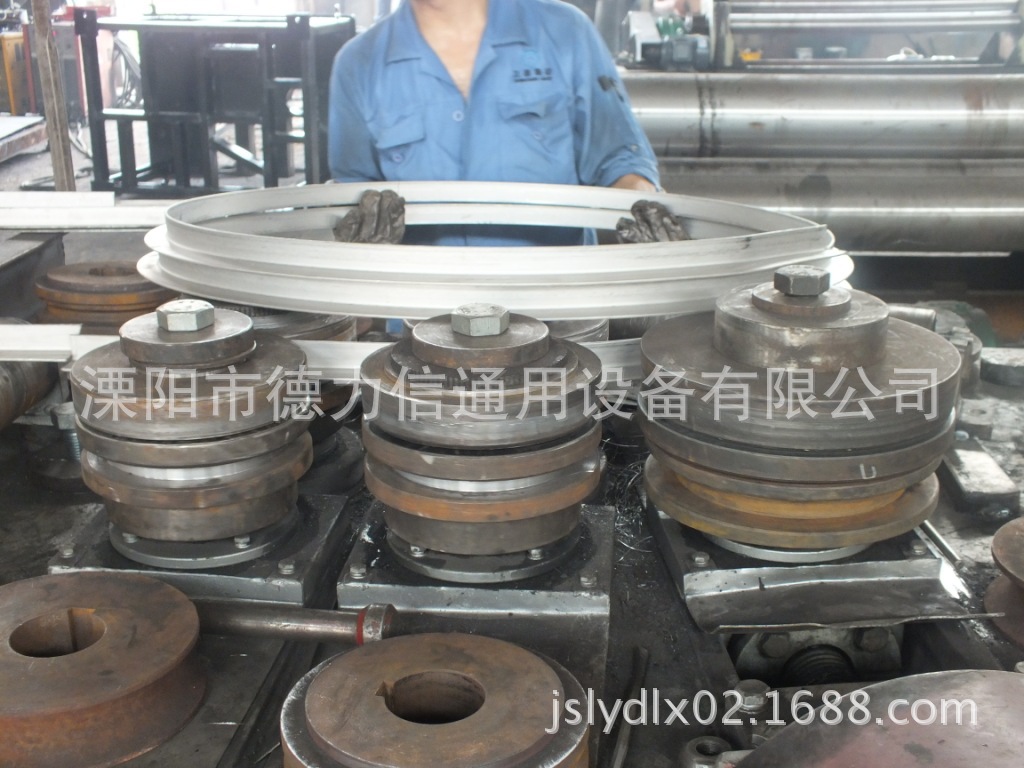

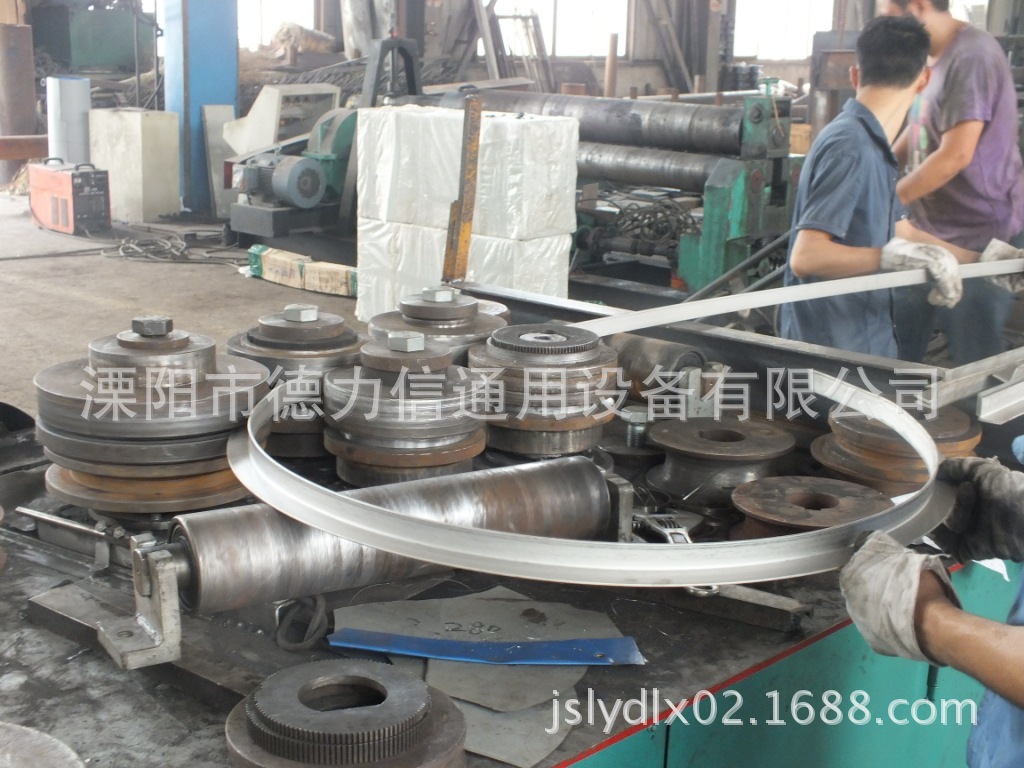

    6 將工件導入導向輪、擋輪及送料輪、擋輪之間,端頭超過成型輪中線2CM時,旋動手柄,頂緊工件

    7 啟動成型機構,調整達到所需加工尺寸,同時開動傳動機構,使之連續工作

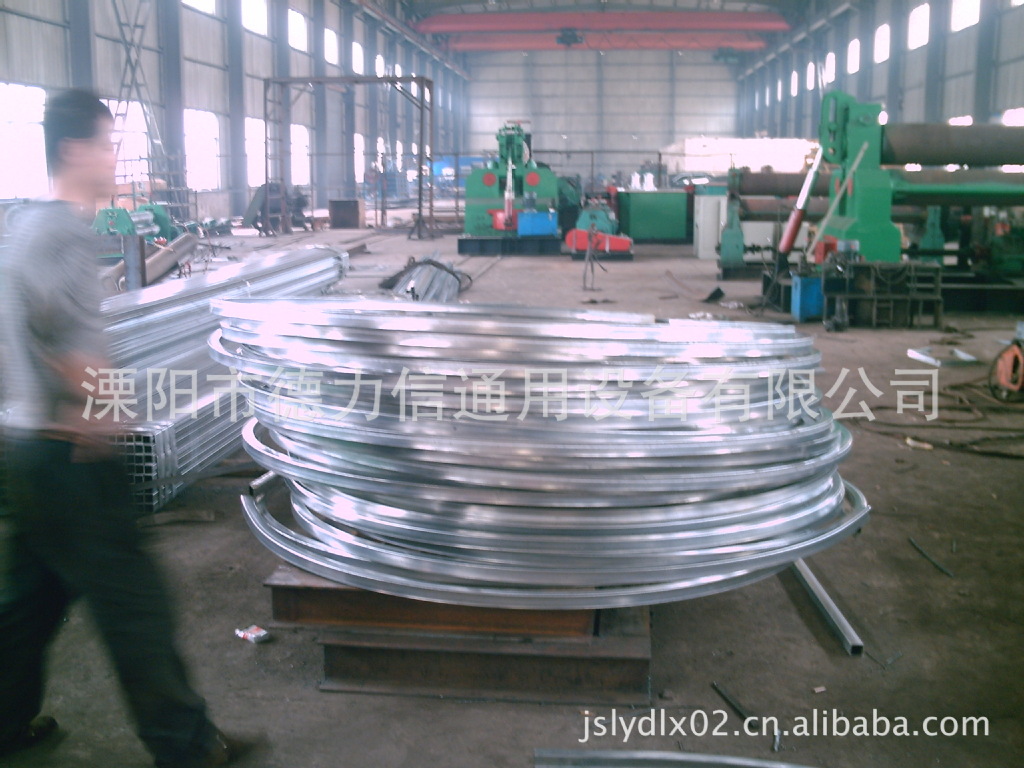

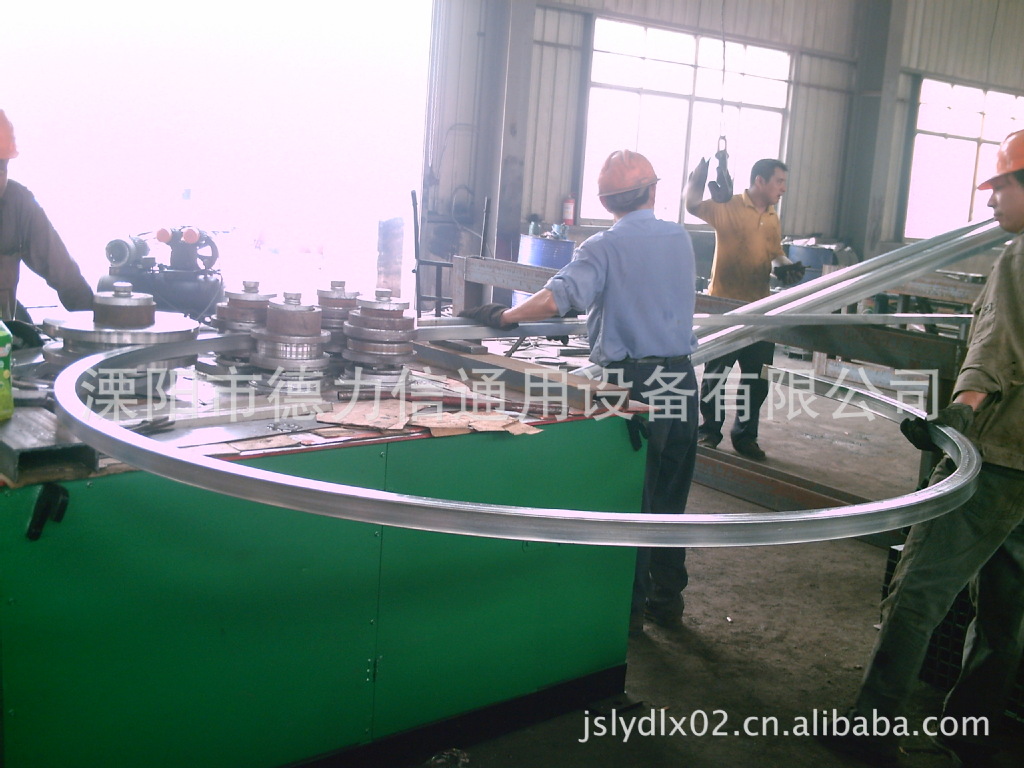

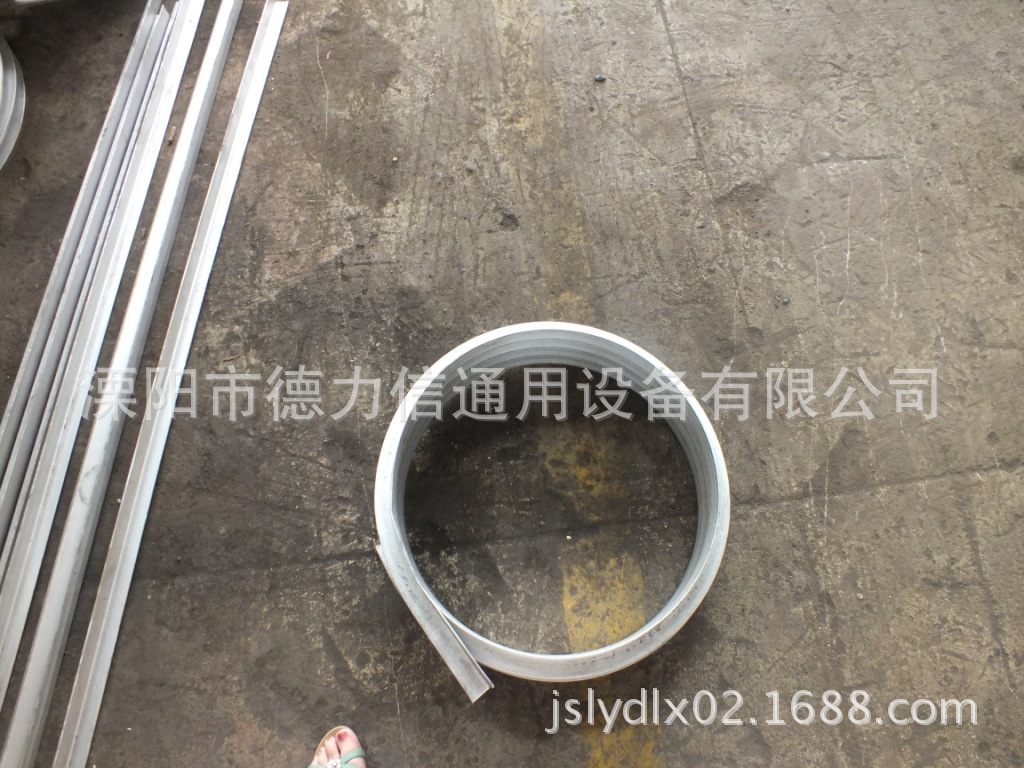

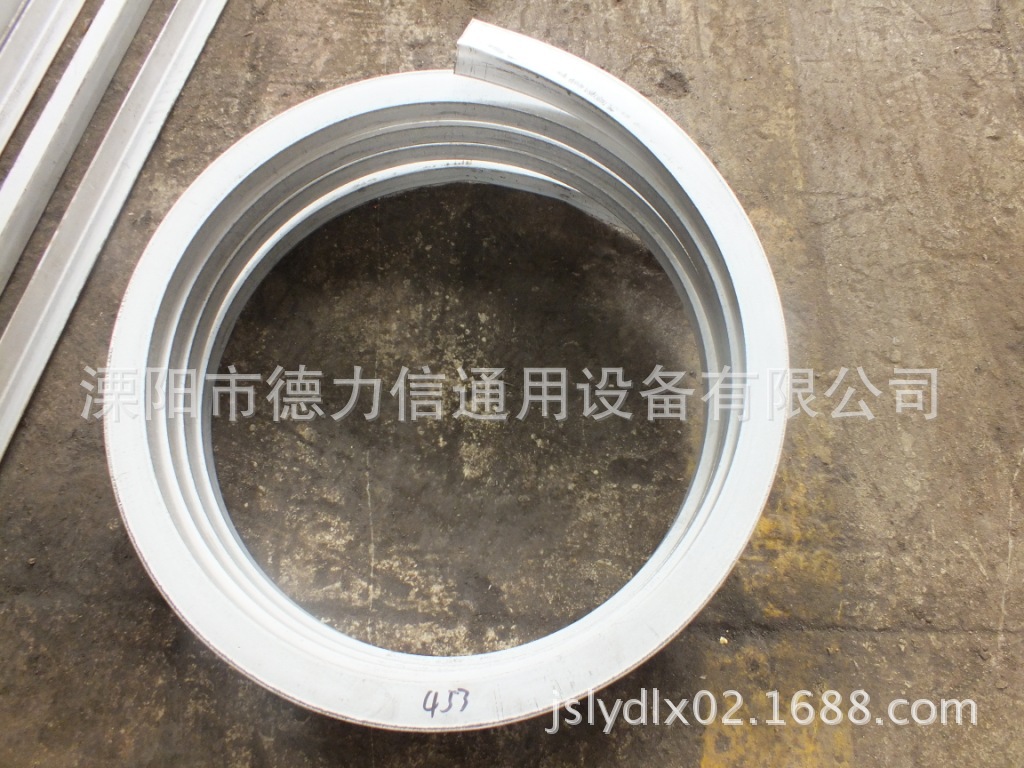

    8 對較輕的工件可焊接磨平,使工件不間斷,成品為螺旋狀,完成後按所需切割對接,整形。省工省時省料

    9 本機為粗放型加工設備,對精度有要求的產品必須留有精加工餘量,以便成型後上機床加工

    10機器所加工的工件品種規格嚴格按照參數表中所列范圍作業,不允許超負荷運行。

    11工作原理圖、傳動配置技術參數表附後。

    六、維護

    1 作業中的鐵屑及灰層不能掉入道軌上麵及測麵上,不能夾進道規與滑動方體之內,否則會卡死方體

    2 每次作業完畢必須清除屑灰,擦凈機器,並在軌道麵塗一層機油

    3 在室外作業時清擦後用雨佈蓋好,防止濕氣和淋雨。

    4 長時間不用要清理乾凈,用塑佈蓋好。
