註明：由於鼎裕減速機型號種類繁多，不能一一列舉，價格根據不同規格也有所不同，此僅為參考，以電話溝通價為準熱線：021-60518006 18049938926 QQ:1047266810 2275242060 關註微信：dyjsj121

產品說明

X擺線針輪減速機 /B系列擺線針輪減速機/單級雙極擺線減速機

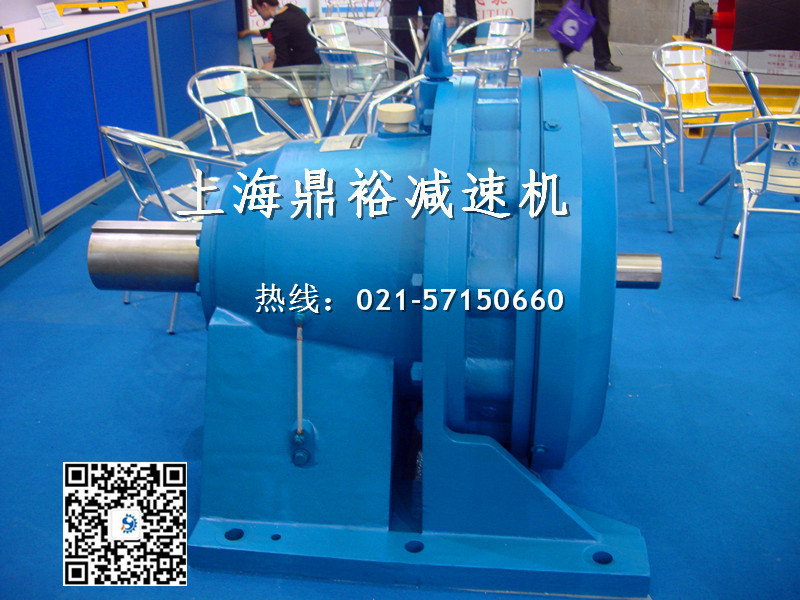

20140326174128_41303[1]

鼎裕此款擺線減速機是一種結構緊湊，體積小的機型，源於采用瞭擺線針齒嚙合的、少齒差行星傳動原理設計而成的一種新型傳動機械；已廣泛地應用到石油化工、建築、治金礦山、起重運輸、紡織印、工程機械、食品工業、電子電視各個領域，深受用戶的信賴和一致好評。

1、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表麵無相對滑動，故一級減速效率達94%。
2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。
4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積小1/3以上，由於是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。

5、傳動效率高：高級傳動效率均在90%以上。

技術參數：

功率：0.37KW～55KW
轉矩：150N·m～20000N·m
傳動比：單級：9-87 雙級：121-7569 三級：2057-658503

undefined

XWD擺線針輪減速機傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三級減速的傳動比有：5841-658530

選型各系列單級機型號對照表：
系列標準機型
X天津 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
B化工部 B0 B1 B2 B3 B4 B5 B6 B7 B8
B機械部 B12 B15 B18 B22 B27 B33 B39 B45 B55
JXJ江門 JXJ0 JXJ1 JXJ2 JXJ3 JXJ4 JXJ5 JXJ6 JXJ7 JXJ8
BJ紡織 BJ2 BJ3 BJ4 BJ5 BJ6 BJ7
B上海 B10 B11A/B11 B12/B12B B13/B13B B14 B14A B15 B16/B16B B17 B18

各系列單級機型號對照表：
系列標準機型
X天津 X32 X42 X53 X63 X74 X84 X85 X95 X106 X117
B化工部 B10 B20 B31 B41 B52 B53 B63 B74 B85
B機械部 B1512 B1812 B2215 B2715 B3318 B3322 B3922 B4527 B5527
JXJ江門 JXJE10 JXJE20 JXJE41 JXJE42 JXJE52 JXJE53 JXJE63 JXJE74 JXJE85
BJ紡織 BJ42 BJ53 BJ63 BJ74 BJ84
B上海 B110A B120A B131A B142A B142A B152 B153 B163 B173 B184A

undefined

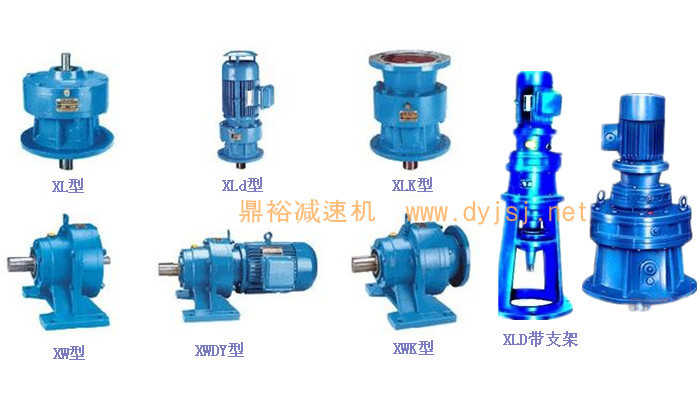

減速機圖片及規格

基本型號：

X.B擺線型號： 單級X系列：X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11
              單級B系列：B10A、B10、B11、B12、B13、B14、B14A、B15、B16、B17、B18
             雙級X系列：X31、X42、X53、、X63、X74、X85、X96、X106、X117
              雙級B系列：B110A、B120A、B131A、B142A、B152、B153、B163、B174、B184

用途說明

XB系列擺線針輪減速機被廣泛應用於輕工、食品、啤酒飲料、化工、自動扶梯、自動化倉儲設備、建築建材機械、鋼鐵冶金、環境保護、電廠、煤炭、礦山、造紙、人造板、汽車、港口（空港、碼頭）、煙草機械等領域...深受用戶的好評、是目前現代工業裝備實現大速比低噪音、高穩定機械減速傳動控製裝置的最佳選擇。
