本設備是由分離器、殼體、吸收段、合成段、分液盤、爐頭，以螺桿連接的圓柱形整體結構
為使設備能運行在最佳狀態和維修方便，在合成段與吸收段交接處，安裝兩對稱手孔。其中一個裝視鏡，一個裝防爆膜。
該設備結構緊湊，占地麵積小，一臺設備代替三臺設備、（鐵合成爐、冷卻器、兩臺膜式吸收塔），生產效率高、操作簡單，廣泛應用於鹽酸生產，其氯氣可用原氯或尾氯。另外，我公司還生產與之配套的石墨水力噴射器液封罐循環酸罐等。
許用壓力(MPa) 爐內：-0.1- ±0.1 夾套：≤0.3 許用溫度 爐內：≤55℃ 夾套：<40℃ 工作介質： 爐內：H2、CL2、H2O鹽酸 夾套：H2O
|  |

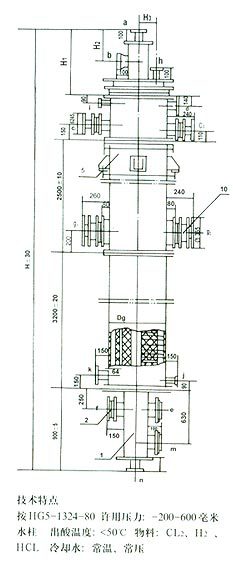

標記符號： 符號 | 連接形式 | 用途 | a | 法蘭 | 氯氣入口 | b | 法蘭 | 氫氣入口 | c1c2 | 法蘭 | 視鏡口 | d | 法蘭 | 冷卻水出口 | e | 法蘭 | 尾氣出口 | f | 法蘭 | 防爆膜口 | g1g2 | 法蘭 | 手孔 | h | 法蘭 | 稀酸入口 | j | 法蘭 | 放凈口 | k | 法蘭 | 進水口 | m | 法蘭 | 出酸口 | n | 法蘭 | 鹽酸排凈口 | i | 法蘭 | 放空口 |
參數系列尺寸表： 項目 | H | H1 | H2 | H3 | Dg | 重量(kg) | 產量(35% 鹽酸t/d) | SHL-30 | 7545 | 500 | 268 | 150 | 520 | 2800 | 8-20 | SHL-40 | 7575 | 530 | 283 | 195 | 620 | 3100 | 15-35 | SHL-50 | 7625 | 580 | 308 | 238 | 720 | 3700 | 30-50 | SHL-60 | 7725 | 680 | 358 | 283 | 850 | 4200 | 40-60 | SHL-70 | 7775 | 680 | 358 | 319 | 950 | 4500 | 50-70 | SHL-80 | 7875 | 780 | 408 | 357 | 1060 | 4800 | 60-80 | SHL-90 | 8475 | 780 | 408 | 406 | 1160 | 5400 | 70-90 | SHL-100 | 8675 | 780 | 408 | 444 | 1260 | 6100 | 80 |
|
|
|
| |
