用途
SJ系列視鏡是我公司按照機械部(JB)和化工部(HG)標準生產、製造的一種設備窺視裝置。該系列產品與設備之間均采用焊接形式。該產品廣泛應用於石油、化工、電力、冶金、醫藥等領域,可直接對設備中流體的工作狀態進行觀測。
產品分類
型號 | 結構形式 | 設計溫度 (℃) | 公稱壓力 (MPa) | 公稱直徑 (DN) | 材質 | 製造標準 |

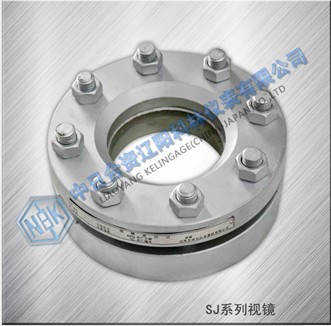

SJ-1 | 視鏡 | 0~200 | 0.6 | 50~150 | Ⅰ碳鋼 Ⅱ不銹鋼 Ⅲ襯裡 | JB593-64 |

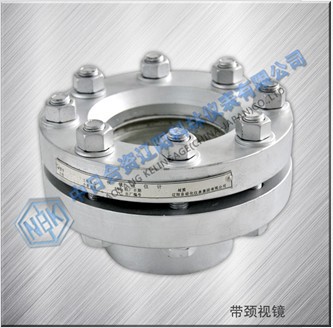

SJ-1J | 帶頸視鏡 | 0.6 | JB595-64 | |||
SJ-2 | 壓力容器視鏡 | 1.0、1.6、2.5 | HG/T21619-1986 | |||
SJ-2J | 帶頸壓力容器視鏡 | 1.0、1.6、2.5 | HG/T21620-1986 |
技術參數
JB593-64視鏡技術參數表
公稱直徑 (DN) | 公稱壓力 (MPa) | 設計溫度 (℃) | D (mm) | DN (mm) | H (mm) | 總重 (kg) |
50 | 0.6 | 0~200 | 115 | 50 | 52 | 2.30 |
80 | 145 | 80 | 57 | 3.49 | ||
125 | 205 | 125 | 68 | 7.69 | ||
150 | 230 | 150 | 70 | 9.12 |
JB595-64帶頸視鏡技術參數表
公稱直徑 (DN) | 公稱壓力 (MPa) | 設計溫度 (℃) | D (mm) | DN (mm) | dH×S | h (mm) | H (mm) | 總重 (kg) |
50 | 0.6 | 0~200 | 115 | 50 | 57×3.5 | 45 | 73 | 1.69 |
80 | 145 | 80 | 89×4 | 50 | 82 | 3.25 | ||
125 | 205 | 125 | 133×4 | 50 | 88 | 6.65 | ||
150 | 230 | 150 | 159×4.5 | 60 | 100 | 8.61 |
HG/T21619-1986壓力容器視鏡技術參數表
公稱直徑 (DN) | 公稱壓力 (MPa) | 設計溫度 (℃) | D (mm) | DN (mm) | H (mm) | 總重 (kg) |
50 | 1.0 | 0~200 | 130 | 50 | 79 | 4.7 |
1.6 | 79 | 4.9 | ||||
2.5 | 84 | 5.1 | ||||
80 | 1.0 | 160 | 80 | 86 | 6.8 | |
1.6 | 91 | 7.1 | ||||
2.5 | 96 | 7.4 | ||||
100 | 1.0 | 200 | 100 | 100 | 12.0 | |
1.6 | 105 | 12.5 | ||||
125 | 1.0 | 225 | 125 | 105 | 14.7 | |
150 | 1.0 | 250 | 150 | 110 | 17.6 |
HG/T21620-1986壓力容器帶頸視鏡技術參數表
公稱直徑 (DN) | 公稱壓力 (MPa) | 設計溫度 (℃) | D (mm) | DN (mm) | dH×S | h (mm) | H (mm) | 總重 (kg) |
50 | 1.0 | 0~200 | 130 | 50 | 57×3.5 | 70 | 79 | 4.7 |
1.6 | 79 | 4.9 | ||||||
2.5 | 84 | 5.1 | ||||||
80 | 1.0 | 160 | 80 | 89×4 | 70 | 86 | 6.8 | |
1.6 | 91 | 7.1 | ||||||
2.5 | 96 | 7.4 | ||||||
100 | 1.0 | 200 | 100 | 108×4 | 80 | 100 | 12.0 | |
1.6 | 105 | 12.5 | ||||||
125 | 1.0 | 225 | 125 | 133×4 | 105 | 14.7 | ||
150 | 1.0 | 250 | 150 | 159×4.5 | 110 | 17.6 |
