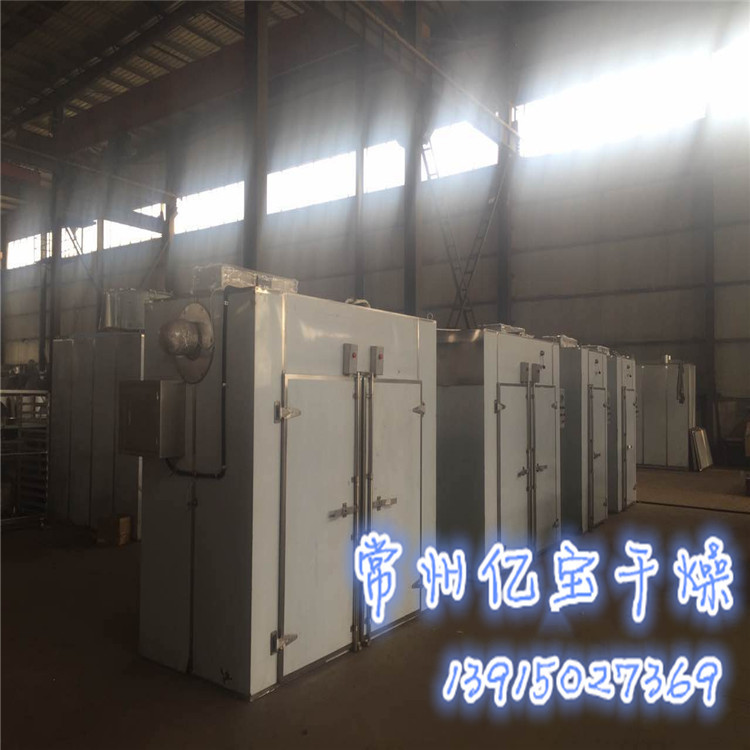

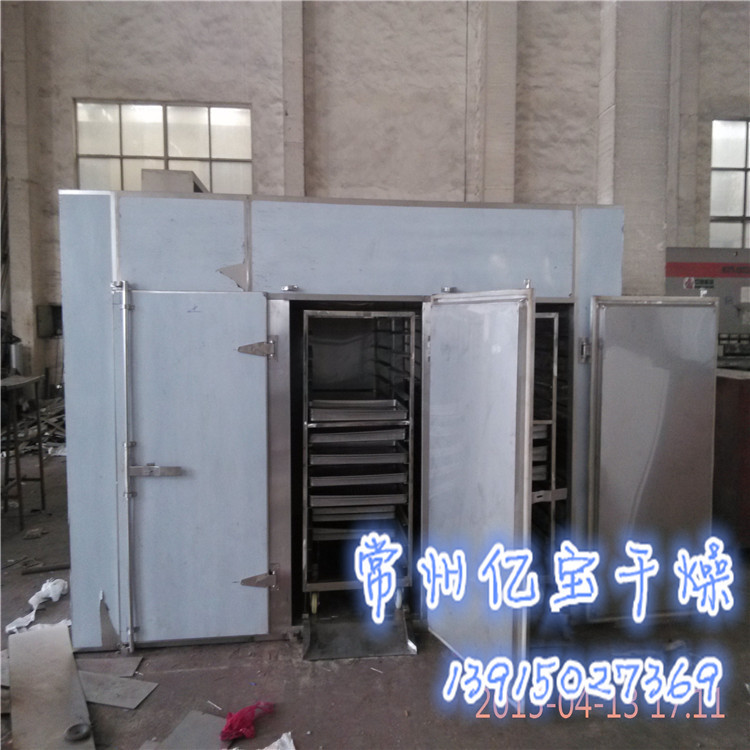

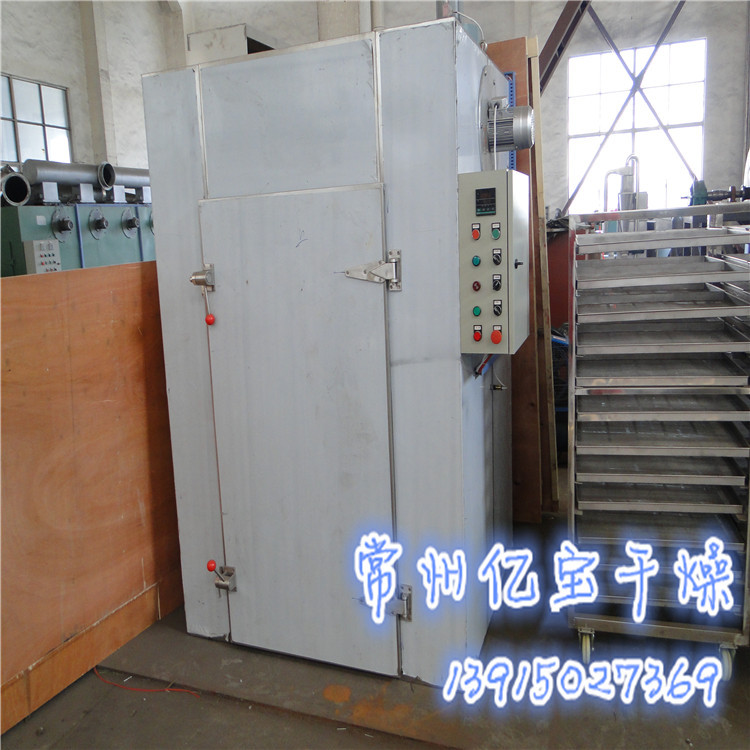

熱風循環烘箱是國內首創產品，經我公司精心設計，不斷更新，達到國際一流先進水平，該設備是一種箱體式，並可裝拆，分為CT型（離心風機）CT-C（軸流風機）的系列產品，它是利用蒸氣和電為熱源，通過加熱器加熱，大量熱風在箱內進行瞭熱風循環，經過不斷新風補充從進風口進入箱體，然後不斷從排濕口排出，這樣增加瞭傳熱效果，使箱內物料水分逐漸減少。我公司生產的烘箱配用低噪音、耐高溫軸流風機和自動控溫系統，整個循環系統全封閉，使烘箱的熱效率從傳統的烘房3－7％提高到目前的35－40％，最高熱效率可達70％。該設備1990年由國傢醫藥管理局發佈瞭行業標準，同一型號為RXH。
一、工作原理
CT-C熱風循環烘箱采用耐高溫循環風機，通過電熱管或蒸汽換熱器加熱的強製
熱風在箱內進行循環，增強瞭熱量的傳遞，提高瞭水分蒸發速率，縮短瞭乾燥時間。
整個箱體采用全封閉結構，熱空氣在箱內循環，合理排出濕熱空氣和補進新鮮空氣。
烘箱配備瞭自動控溫系統，控溫精確。箱內設有可調式均風板，箱內溫度均勻。
采用低噪音節能型內置式循環風機，運轉平衡、大大的降低瞭設備的噪音和熱量
損耗，進風口配空氣過濾器，標配有排濕裝置。
二、應用
CT-C熱風循環烘箱是為工業化大批量生產專門設計的，醫藥行業廣泛應用於
原料藥、中藥飲片、浸膏、粉劑、顆粒、沖劑、水丸、包裝瓶等物料的烘乾。也
適用於脫水蔬菜、飼料、味精調味料、化工顏料、橡膠、纖維、電子元器件、新
材料、服裝、食品等多行業的烘乾。
三、設備特點
1、整個箱體采用全封閉結構，熱空氣箱內循環，節能高效。
2、采用內置式耐高溫循環風機、大大減小熱損失、強化瞭熱量的傳遞。
3、箱內設有可調式均風板，可上下調節開度，使箱內上下溫度均勻。
4、保溫層厚80mm，材質為白色超細玻璃棉，符合GMP標準，熱損失小。
5、烘車烘盤為行業統一標準，烘盤網盤適用於多行業，互換性強。
6、自動恒溫控製、工作時間定時，機械化生產，批次產品質量穩定。
三、設備特點
1、整個箱體采用全封閉結構，熱空氣箱內循環，節能高效。
2、采用內置式耐高溫循環風機、大大減小熱損失、強化瞭熱量的傳遞。
3、箱內設有可調式均風板，可上下調節開度，使箱內上下溫度均勻。
4、保溫層厚80mm，材質為白色超細玻璃棉，符合GMP標準，熱損失小。
5、烘車烘盤為行業統一標準，烘盤網盤適用於多行業，互換性強。
6、自動恒溫控製、工作時間定時，機械化生產，批次產品質量穩定。
三、設備特點
1、整個箱體采用全封閉結構，熱空氣箱內循環，節能高效。
2、采用內置式耐高溫循環風機、大大減小熱損失、強化瞭熱量的傳遞。
3、箱內設有可調式均風板，可上下調節開度，使箱內上下溫度均勻。
4、保溫層厚80mm，材質為白色超細玻璃棉，符合GMP標準，熱損失小。
5、烘車烘盤為行業統一標準，烘盤網盤適用於多行業，互換性強。
6、自動恒溫控製、工作時間定時，機械化生產，批次產品質量穩定。
四、設備的使用
首先打開電源設定烘乾溫度和工作時間，再啟動風機開關，後
開啟自動恒溫加熱。溫度達到用戶設置最高溫度時，警鈴會提醒用
戶溫度已達到。烘箱上設置的排濕機構是用來排除箱內潮濕空氣的，
排濕閥中的開啟角度不能太大，一般排濕量要根據物料含有的水分
量來進行。
五、主要技術參數及有關說明
加熱熱源蒸氣、電、可供用戶選擇 |
|
使用溫度：蒸氣加熱50～140℃，最高150℃ | |
用電，遠紅外溫度50～350℃ | |
備用自控系統和電腦控製系統供用戶選擇 | |
常用蒸氣壓力0.02～0.8mpa(0.02～8KG/cm2) | |
配用電加熱按照I型計算15KW，實用5～8KW／h | |
特殊要求在定貨時間時表明 | |
非標烘箱價格麵議使用溫度大於140℃或小於60℃，要在定貨時註明 | |
本廠出廠烘車、烘盤尺寸統一，可以互換烘盤尺寸：640×460×45 六、示意圖 |
CT-Ⅰ型號烘箱示意圖
CT-Ⅱ型號烘箱示意圖
CT-Ⅲ型號烘箱示意圖 |
CT-Ⅳ型號烘箱示意圖
CT-C-O型號烘箱示意圖
CT-C-Ⅰ型號烘箱示意圖
CT-C-Ⅱ型號烘箱示意圖
CT-C-Ⅲ型號烘箱示意圖
CT-C-Ⅳ型號烘箱示意圖

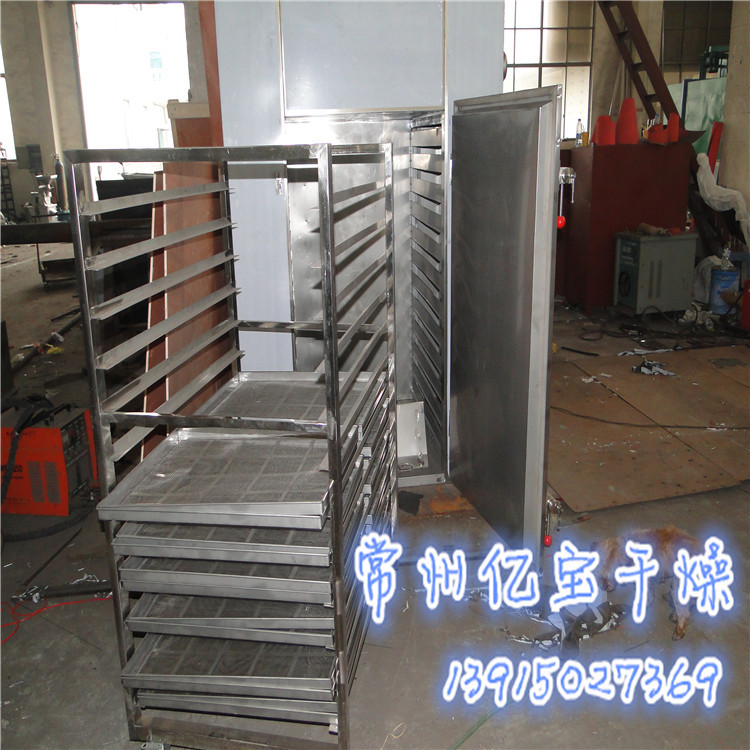

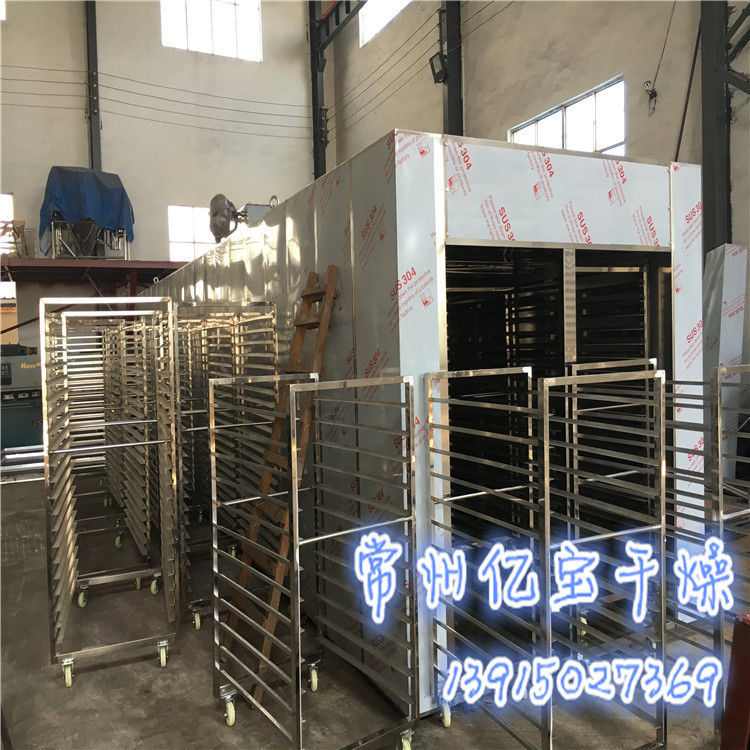

定製烘車
型號 | 每次乾燥量 | 配用功率 | 耗用蒸汽 | 散熱麵積 | 風量 | 上下溫差 | 配用烘盤(隻) | 配套風機數量（隻） | 外形尺寸 | 配套烘車 |
CT-C-O | 50 | 0.45 | 10 | 10 | 3400 | ±2 | 24 | 1 | 14001200x2000 | 1 |
CT-C-I | 100 | 0.9 | 18 | 20 | 3400 | ±2 | 48 | 1 | 23001200x2000 | 2 |
CT-C-II | 200 | 0.9 | 36 | 40 | 6800 | ±2 | 96 | 2 | 23002200x2000 | 4 |
CT-C-III | 300 | 1.35 | 54 | 80 | 10200 | ±2 | 144 | 3 | 32002200x2000 | 6 |
CT-C-IV | 400 | 1.8 | 72 | 100 | 113600 | ±2 | 196 | 4 | 43002200x2000 | 8 |
註:材質有碳鋼、鋁合金、不銹鋼，物料最終含水量<1%
|
|
散熱器可配套各種乾燥設備使用,規格品種多樣,使用材質有:鋁合金、不銹鋼、
A3鋼表麵塗鋅、鋼鋁復合、銅製、鋼管鋁繞片。另外，散熱器可單獨用於室內
及庫房的加熱除濕，我廠可為用戶設計製作定型烘箱.
軸流風機

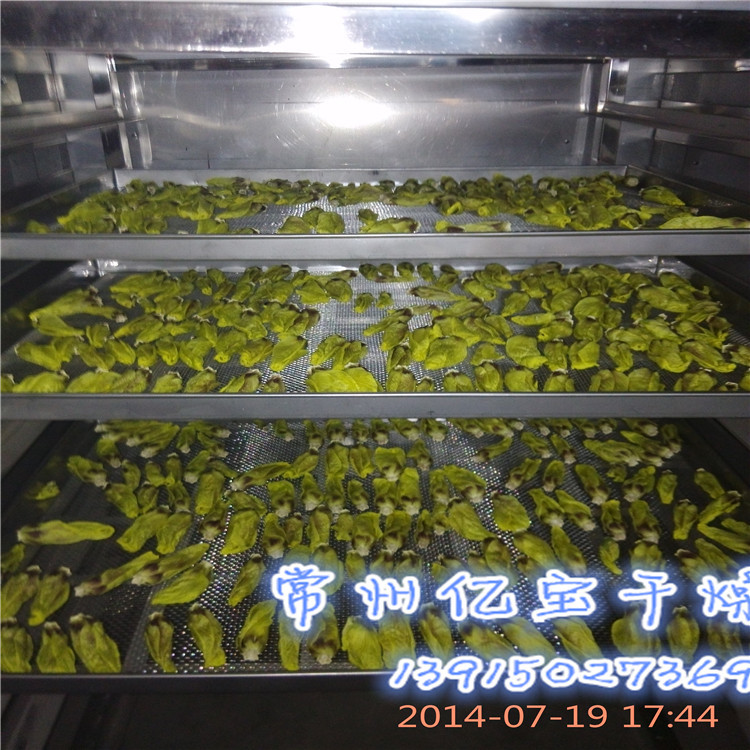

定性壓製烘盤
材質：不銹鋼、防銹鋁合金
|
|
| |
手工井字盤 | 手工井字網盤 |
| |
一次成型壓製盤 | 一次成型打孔盤 |
