    森迅多功能設備包裝機生產廠傢供應上好佳粟米條立式包裝機
    商品代碼: 4349923
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    電子組合稱包裝系統

    A、設備圖片


    20160104_162228

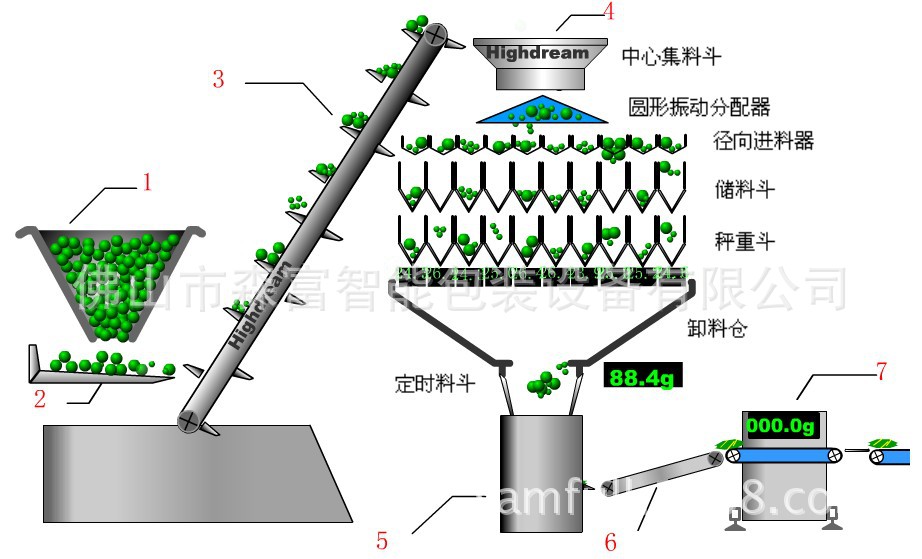

    B、電子秤組合包裝原理圖

    undefined

     1.盛料鬥

     2.震動器

     3.全自動立式包裝機

     4.多頭電子組合稱

     5.成品輸送機

    undefined  QQ圖片20160109102018  undefined  undefined  undefined

     玉米  undefined  undefined  undefined



    一、設備生產工藝流程:接通電源將溫度設置恒溫→設置包裝機參數(製袋尺寸及包裝重量)→人工上料到儲料鬥振動下料至提升輸送鬥→物料提升機開始輸送物料→電子組合稱計量→打印生產日期→製袋→充填物料→充氣→封合包裝→切斷→包裝成品輸出全過程;(此設備配置為雙運膜機構:拉膜阻力小,運膜速度快等特點。);

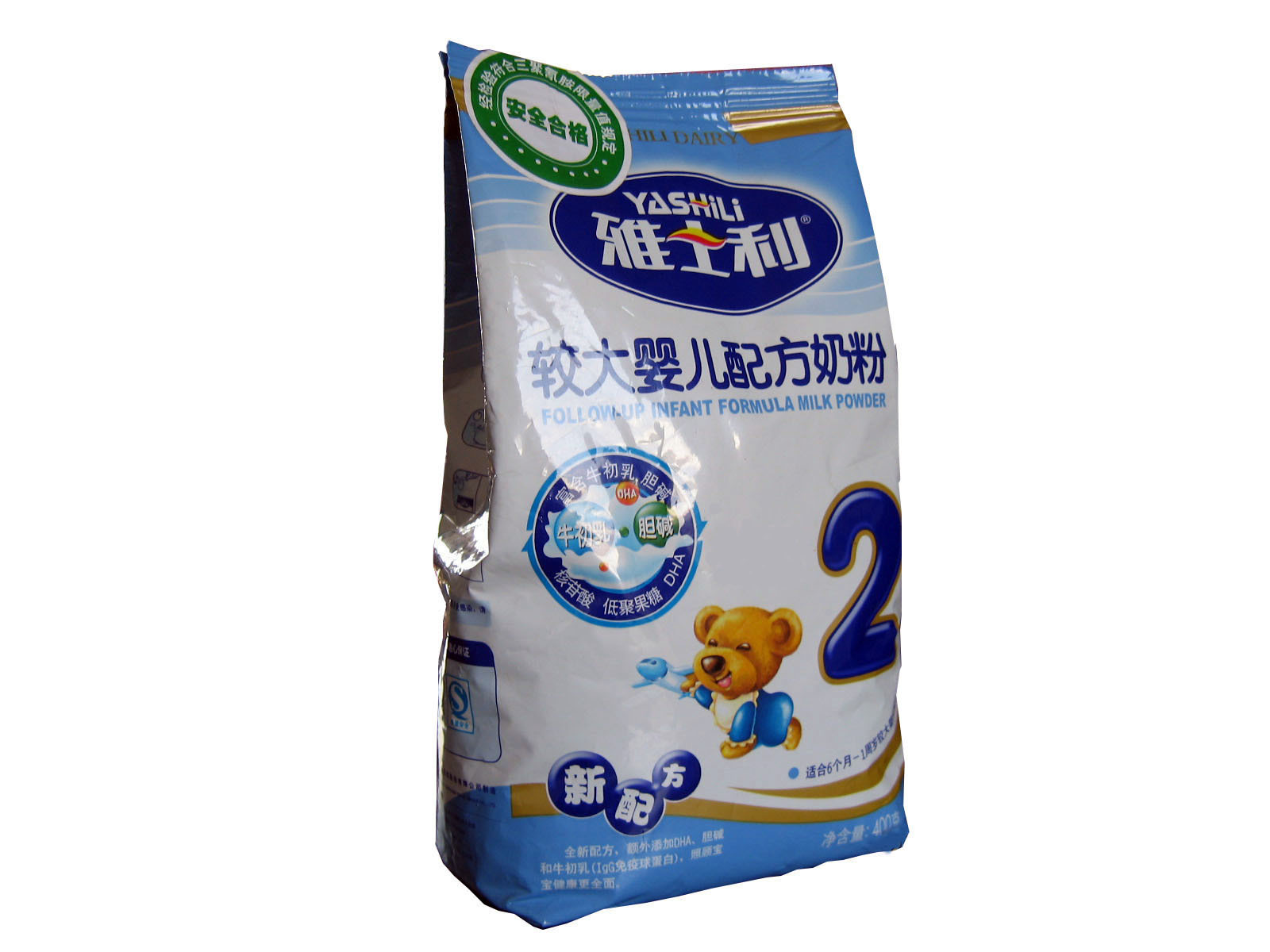

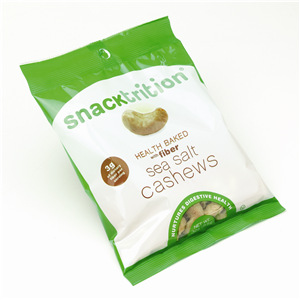

    二.包裝樣品封口方式圖片:

     undefined   undefined  undefined

               普通背封袋                                                     沖孔袋                                              自立插腳袋



    undefined              undefined 2
             自立插腳四邊燙袋                                       四邊封袋                                          自立拉鏈袋









    undefined

     三、配套設備技術特點及參數說明:

     1.中英文觸膜屏顯示,操作直觀,簡單。

     2.PLC電腦控製系統,運行更穩定,可不停機調整任何參數。

     3.可儲存十組參數,更換品種更準確。

     4.采用伺服電機拉摸,定位更準確。

     5.獨立溫控系統,精確度可達±1℃度。

     6.橫、縱封溫度獨立控製,能良好的適用各種復合膜、PE膜等包裝材料。

     7.包裝的款式多樣化,背封、插角、連袋、沖孔等。

     8.生產製袋,封口,包裝,打印日期一次性完成。

     9.工作環境清凈,噪音小。

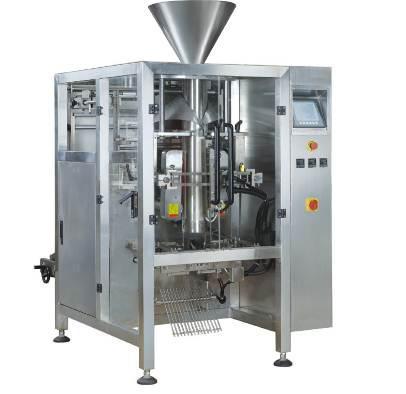

    主機圖片

    圖片1

    技術參數:

    機  型(TYPE)

    SX-520

    製袋最長度(Bag length)

    400mm

    製袋寬度(Bag width)

    90—250mm(W)

    薄膜寬度(Max width of roll film)

    520mm

    包裝速度(Packing speed)

    5-30bag/min

    計量范圍(Measuring range)

    200-2500G

    氣壓(Air consumption)

    0.65mpa

    耗氣量(Gas consumption)

    0.6㎡/min

    電壓(Power voltage)

    220VAC/50HZ

    功率(Power )

    3.5KW

    外型尺寸(Dimension)

    (L)1588mm×(w)1316mm×(H)1836mm

    機器重量(Deadwight of machine)

    670kg






    技術參數:

                             undefined





    電器部分介紹:

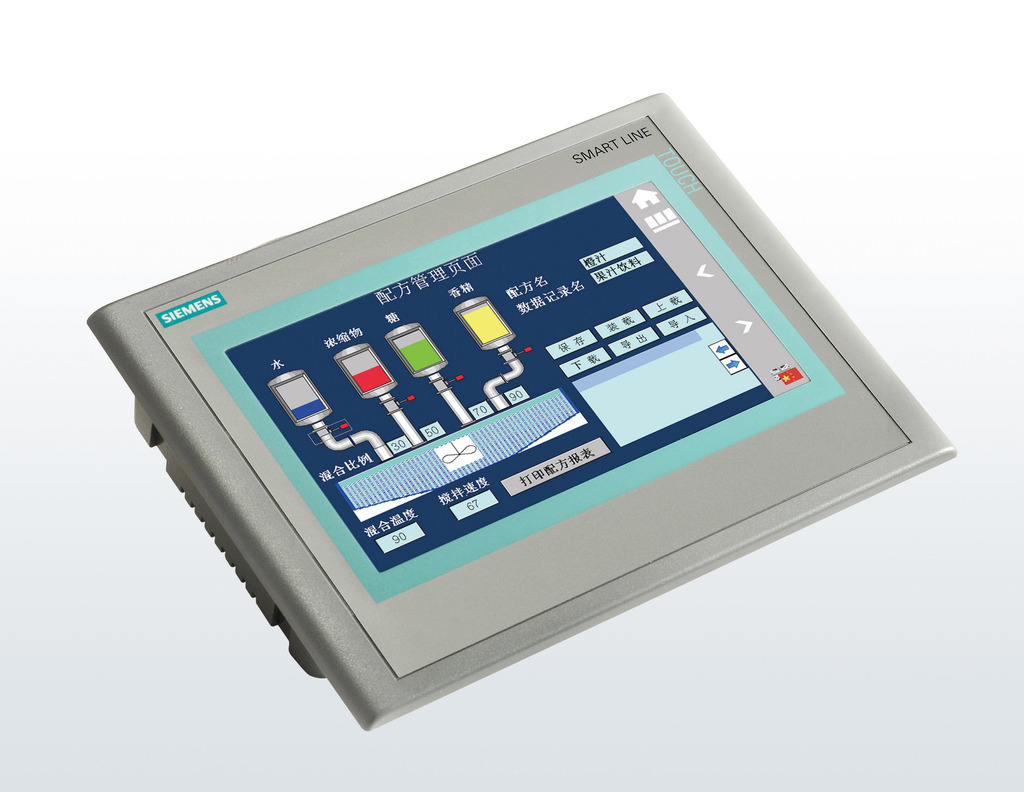

    西門子觸摸屏
    undefined

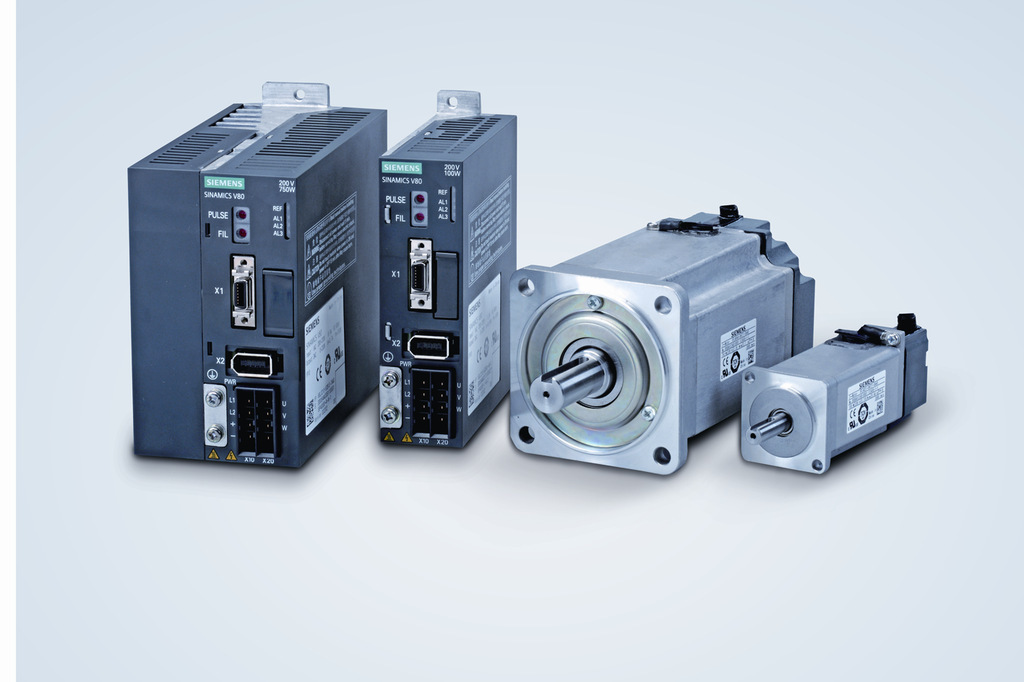

    西門子伺服馬達:

    undefined



    西門子PLC控製:

    undefined

    四、適用包裝范圍

     適合包裝各種顆粒狀、塊狀、條狀(食品或非食品類),如花生、腰果、糖果、巧克力等,

    包裝范圍在3000ML以內的產品。

    QQ圖片20160109163127

    五、包裝機技術參數

    機 型



    CB-4230

    製袋長度(Bag length)

    60-350mm(L)



    製袋寬度(Bag width)



    50-200mm(W)

    薄膜寬度(Max width of roll film)



    420mm

    包裝膜材質(packing material)

    OPP/CPP、OPP/PE、PET/PE



    薄膜厚度(film thickness)

    0.04-0.12mm



    包裝速度(Packing speed)



    5-60bag/min



    計量范圍(Measuring range)



    50-1000ml(Max)

    氣壓(Air consumption)



    0.65Mpa

    整套耗氣量(Gas consumption)



    0.65Mpa0.3m3/min

    電壓(Power voltage)



    380V/50Hz single/3 phase

    功率(Power )



    2.2KW

    外型尺寸(Dimension)

    (L)1150mm×(w)1650mm×(H)1650mm



    機器重量(Deadwight of machine)



    主機450kg

    整套設備總功率(total power)

    Z型提升機(1kw)+電子秤(1.5kw)

    +主機(2.2kw)+產品輸送(0.045kw)=4.745kw

    整套設備高度(total height)



    3.6米





    C、電子秤技術特點及參數:

    undefined undefined

    10.4英寸彩色多種語言(中文、英文、阿拉伯文、西班牙文)觸摸屏(此觸摸屏為最新款)

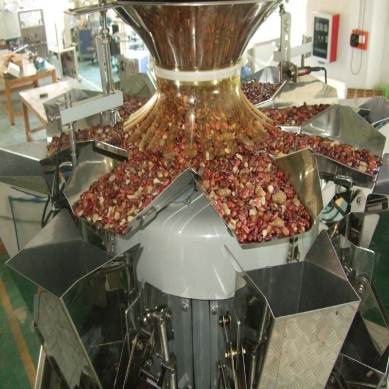

    一、JW-10頭電腦組合秤功能特點:



    1.高精度高速度的完美結合,通過電腦計算從豐富的重量組合中瞬時選出最佳組合。



    2.高精度數字式稱量傳感器使計量瞬時得以實現。



       中/英文等多種語言夜晶顯示屏操作系統。



    3.IP65等防水防塵式設計。所有部件采用不銹鋼,乾凈衛生。全密封設計防止瞭物料的堆積且清掃方便。



    4.能根據被計量物的特性,細微調整料鬥門的開閉速度,防止破碎及卡料。



    5.強大的數據自動統計功能,記錄每一批生產的總包數,合格率及單袋誤差等指標。



    6.選購裝置:花紋秤鬥,集料鬥,打印裝置,超差選別裝置。



     二、適用包裝范圍:

    糖果、巧克力、開心果、瓜子、薯片、花生,果仁,果脯,果凍,冷凍湯圓,餅乾,谷物,五金件,

    塑料等各種顆粒狀,片狀,條狀,不規則形狀物的定量稱量稱重。





    undefined      QQ圖片20160109102018     QQ圖片20160109102009    QQ圖片20160109102418      undefined

    三、電子秤技術參數:

    型號

    JW-10頭

    稱重范圍

    50-2000g

    稱量精度范圍

    ±2g

    最大稱重速度

    10-80 Bags/Min

    料鬥容量

    16L雙開門料鬥

    驅動方式

    步進電機

    操作界麵

    10.4英寸觸摸屏

    選構裝置

    花紋秤鬥/集料鬥/打印裝置/超差選別裝置

    電源規格

    220V/800W/50`60HZ/8A

    尺寸

    1010*960*1207mm

    重量

    300kg

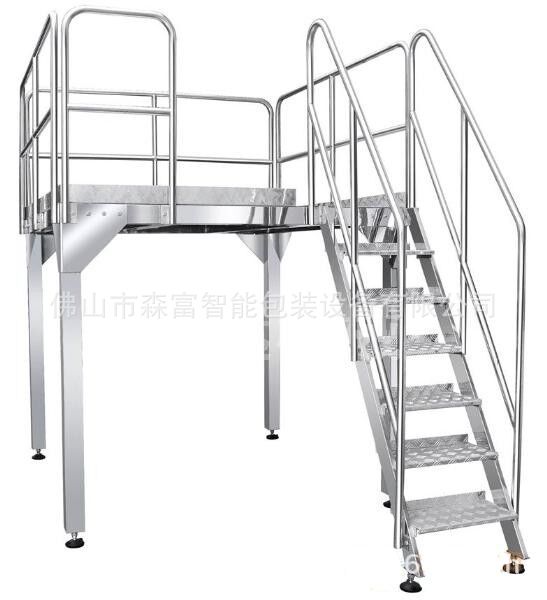

    D、包裝整套設備工作平臺:

    undefined


    一、工作平臺尺寸:(碳鋼)

    長度



    寬度

    高度





    1800mm



    1800mm



    1850mm

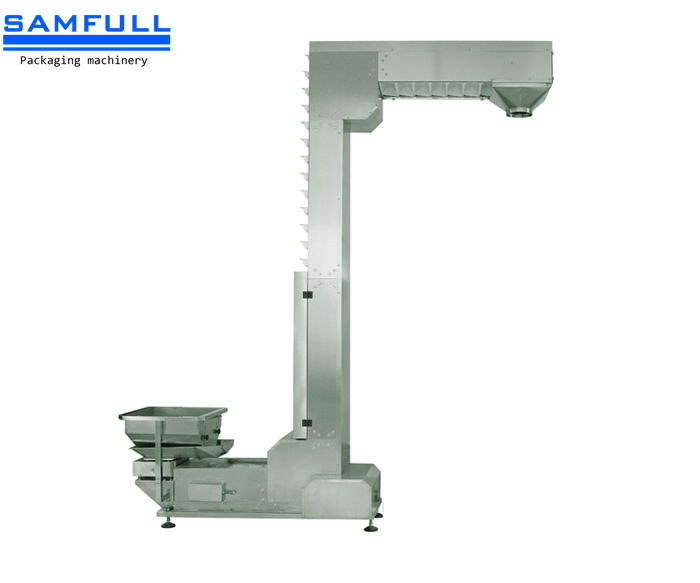

    F、Z型物料提升機
    617291996

    一、Z型提升機技術參數:(碳鋼)

    機器型號

    340

    輸送高度

    3800mm

    整機功率

    750W

    最大輸送量

    3頓/每小時

    外型尺寸

    3000(L)*650(W)*3800(H)mm

    G、產品輸送機
    617474136
    一、產品輸送機技術參數:(碳鋼)

    機器型號

    130

    輸送高度

    800mm

    整機功率

    40W

    最大輸送量

    200mm/min

    外型尺寸

    1300(L)*430(W)*800(H)mm

    F、設備配置:

    undefined

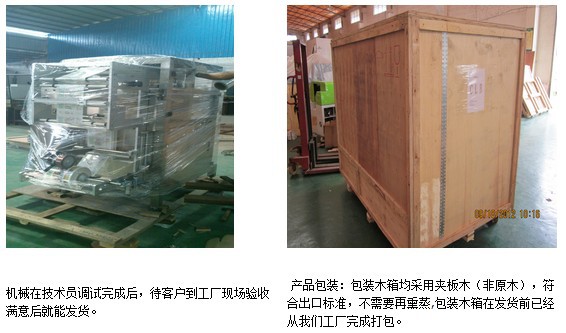

    H、產品包裝附件圖:

     undefined

    J、售後服務說明:



     undefined

    公司:

    1

    3

    P1-420-WA-1

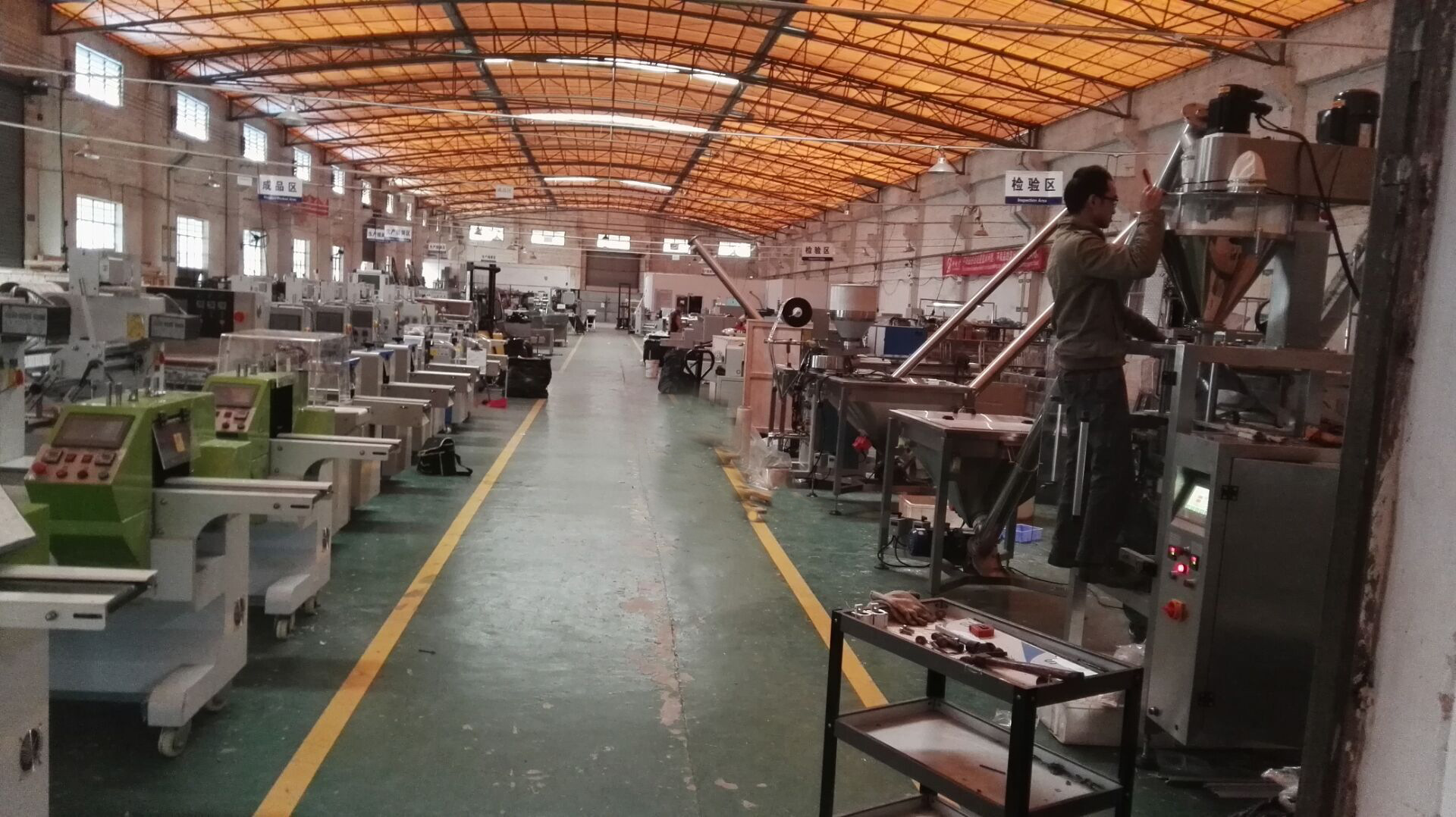

    K、生產車間局部實圖:

    1、調試車間部分

    undefined

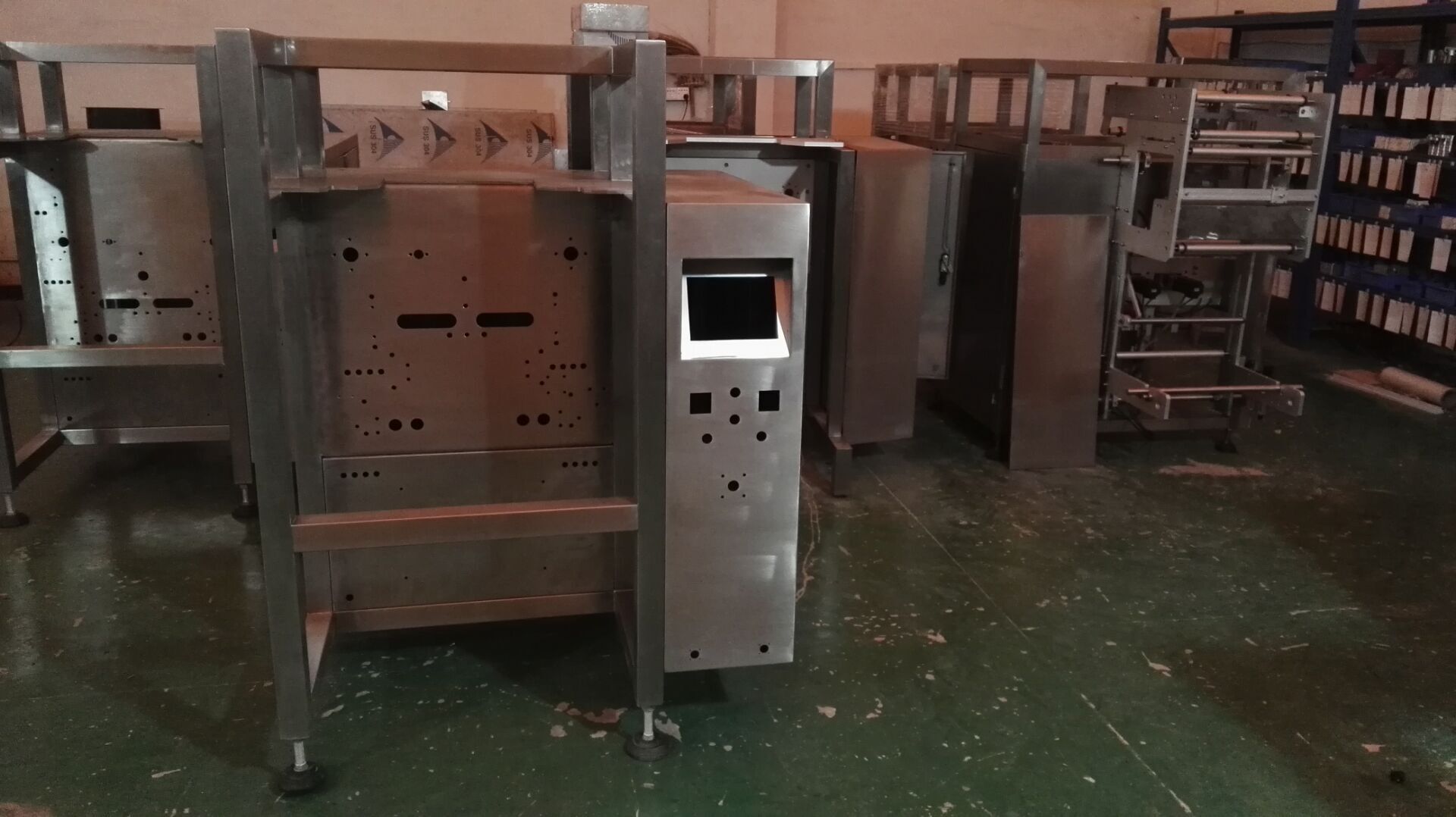

    半成品機架裝配區
    undefined
    機架排放區
    undefined





























    J、企業寄語:

    如有什麼其它技術要求,我們將盡力予以解決。“誠信是我們的諾言,

    服務是我們的質量”我們真誠期待與貴公司合作愉快!



    順祝商祺!!



    負責人:張先生

    聯系電話:13924834778

    傳真:0757-81806362
