一、關鍵目標和益處
1.該自控系統給空調系統提供一致並精準的控製
2.在出現異常事件發生時，該系統能提供報警
3.該系統采集瞭關鍵參數
二、系統概述
空調自控系統是基於PLC架構的自控系統。該系統包括3組空調器，JK1空調器、JK2空調器和JK3空調器。系統采用西門子S7-200系列的PLC及組態王上位機實現對空調系統的自動控製和監視，關鍵參數設置報警功能。

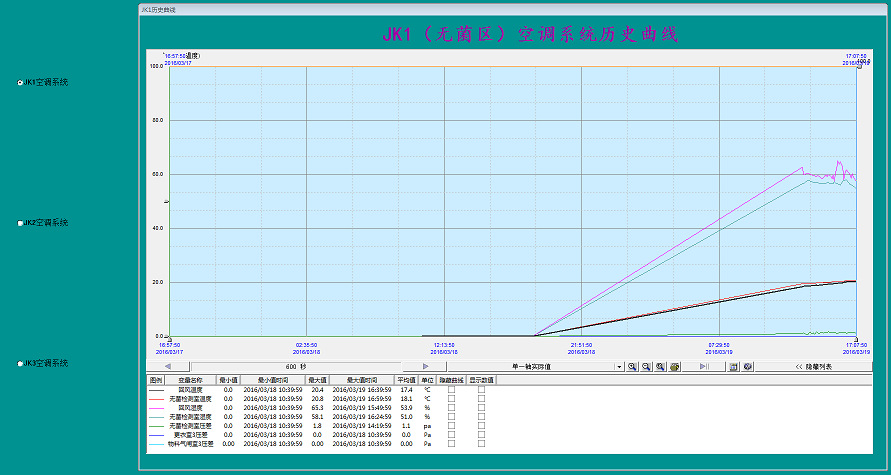

監控室配置1套計算機系統，現場配備1個HMI觸摸屏便於操作。上位機站與原有系統共用，通過西門子PPI協議把各系統的PLC連接起來，在上位機進行數據顯示、數據采集和數據管理，且可以通過上位機對所有設備進行遠程控製。監控室亦配備不間斷電源1臺，提供不間斷供電不小於半小時。PLC采集各房間壓差、溫度、濕度待傳感器信號，輸出控製信號去控製管路閥門、送風機、排風機，從而實現在設定參數內自動調節潔凈區各房間壓差、溫度、濕度。空調機組可通過上位機（電腦）實現遠程啟停和人機界麵（觸摸屏）實現本地實時監控。並對房間壓力、溫度、濕度數據進行記錄形成歷史數據同時在上位機軟件上實時顯示各房間溫濕壓值和空調機組、冷水機組運行狀態，房間溫濕壓值異常和產生故障報警時形成報警記錄，歷史數據可以歷史報表和和歷史曲線的形表查看，報警記錄以報表形式查看。
本系統通過計算機系統及相應的控製軟件實現對空調送風機組、消毒排風機等硬件設備的自動啟停，並依據設定好的溫濕度參數對冷凍水閥門、蒸汽加熱閥門、加濕器加濕量實現自動PID調節，以達到對各潔凈區溫濕度自動控製的目的。依據設定好的重要房間的壓差對電動風閥開度、變風量閥風量實現自動PID調節，以達到對各潔凈區重要房間的壓差自動控製的目的。
通過對本系統的使用不僅能夠對溫濕度實現自動控製及硬件設備的自動啟停，同時能夠對重要房間的壓差、溫濕度以及系統的初中效等進行實時監控，對各類故障及數據超限進行報警，達到降低人力成本，防止人為差錯的目的。
三、目前涉及的報警類型
中效、高中效過濾器破損或堵塞報警；
防火閥、送風機、消毒排風機故障報警；
房間溫濕度、壓差超限報警。
四、正常工作條件和安裝條件
環境溫度: <35℃
相對濕度: <85%

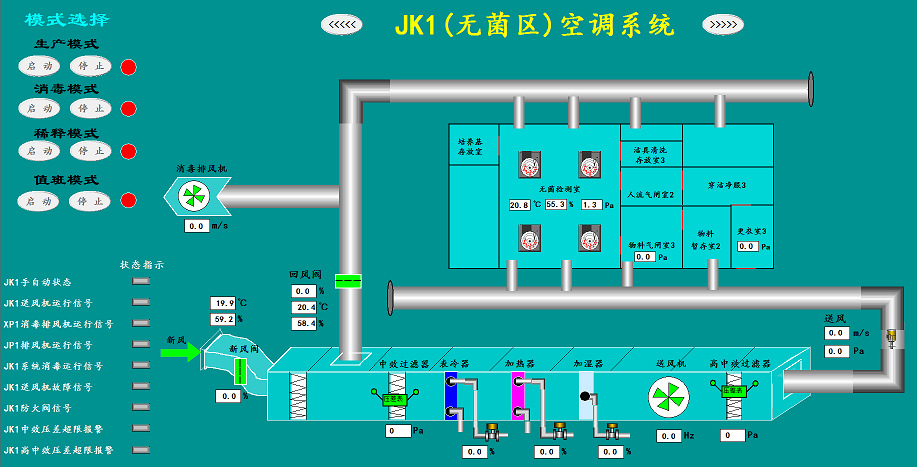

五、控製屏圖
