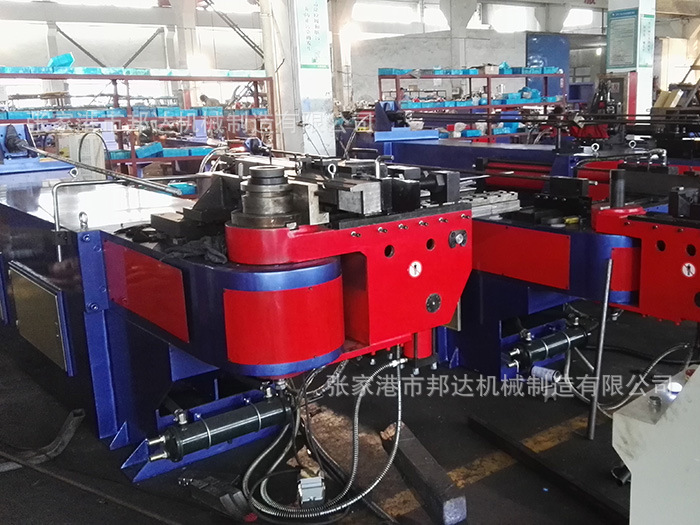

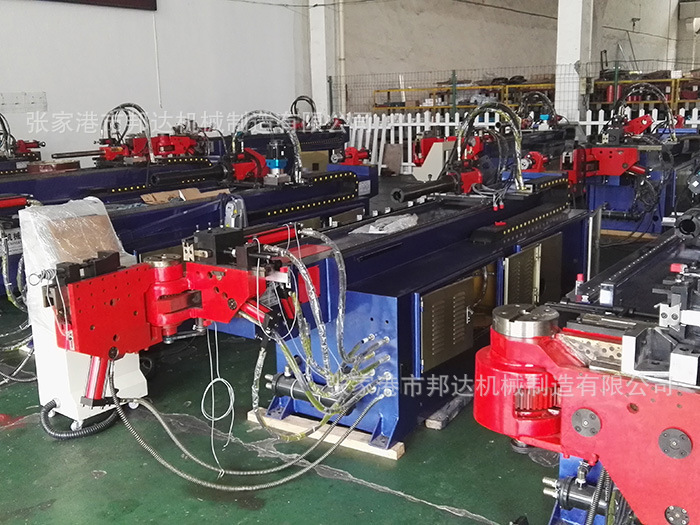

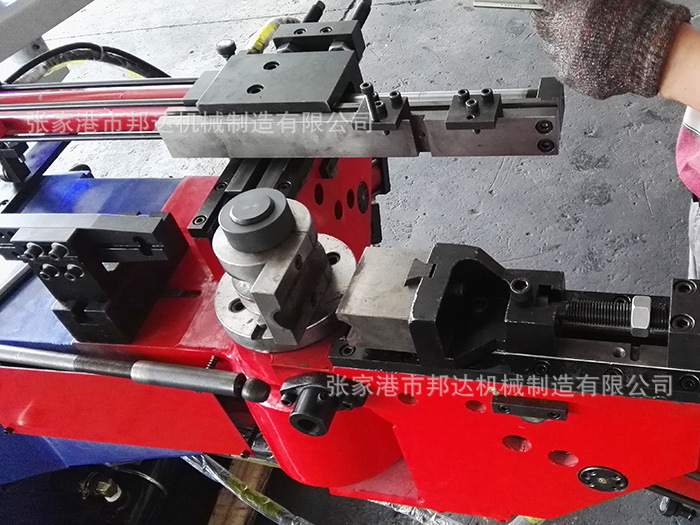

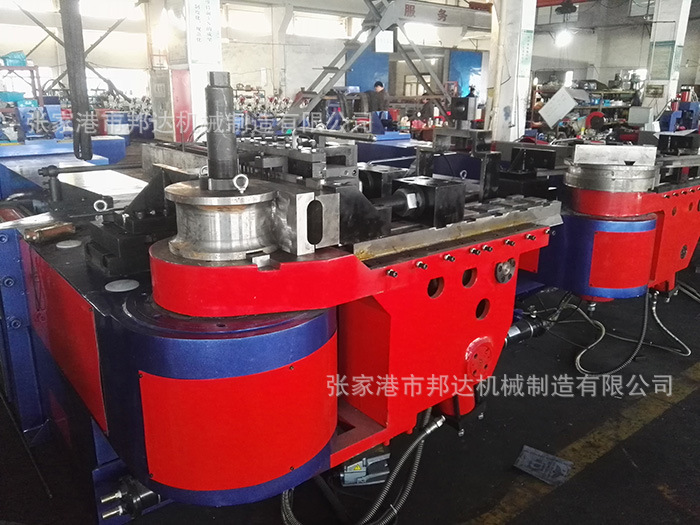

半自動2D平麵液壓彎管機
主要用於各行業管材繞彎成型；配合模具設計，對於各類金屬管材具有功能多、結構合理、操作簡單等諸多優點。
本機器除瞭具備彎管功能外，還可根據彎管工藝需要，將彎管機設計成不同形狀專用折彎設備，相對於數控彎管設備而言具有價格便宜，使用方便的特點，在國內管材加工工藝設備市場占據主導產品位置。
彎管能力：管徑5-219mm
具備瞭高效率，批量化生產及低成本的高性價比高的優勢，應用在傢俱製造業所需的零件及管件、健康運動器材、醫療器材等產業的零配件製造。
半自動全液壓彎管機性能特點
l 采用一體式機身，結構堅固穩定;

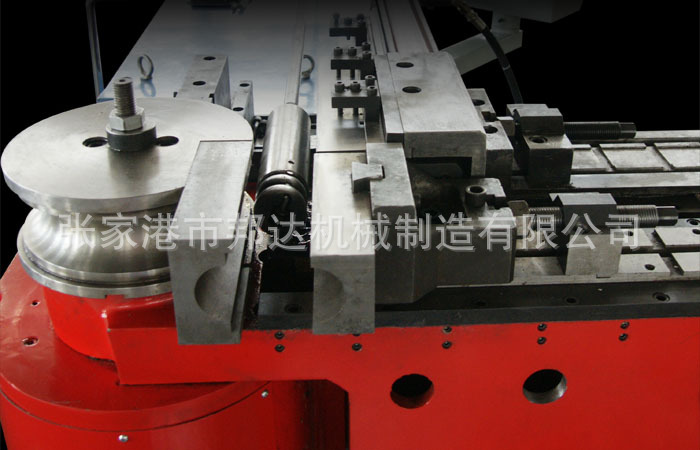

l 機頭整體為球墨鑄鐵（QT500-7）一次性澆鑄，堅固耐用;
l 控製系統采用微電腦NC控製，電氣元件均選用世界知名品牌;
l 液晶熒屏中文顯示（其它語言可定製），觸點式按鈕，操作方便;
l 移動式腳踏開關具有啟動和急停功能;
l 可根據需要設定有芯彎管和無芯彎管;
l 記憶容量可儲存40組彎管檔案數據;
l 液壓控製彎管精度±0.5°;
l 具有斷電記憶功能，數據可永久保存;
l 彎管角度補償功能，達到精度彎曲角度
l 可設定手動、半自動、全自動操作;
l 對工件有記數功能;
l 有自動偵測錯誤或機器故障功能，並在熒屏上顯示，便於操作者排除;
l 配備油溫循環水冷卻裝置;
l 彎管方向順時針（根據需要可選購反彎機）;

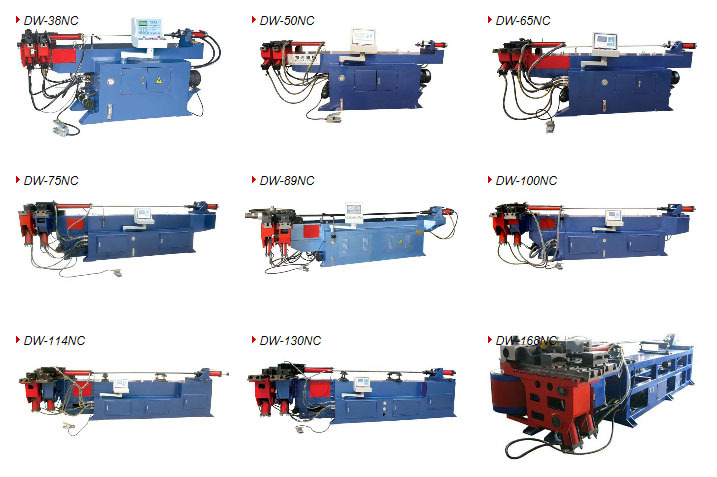

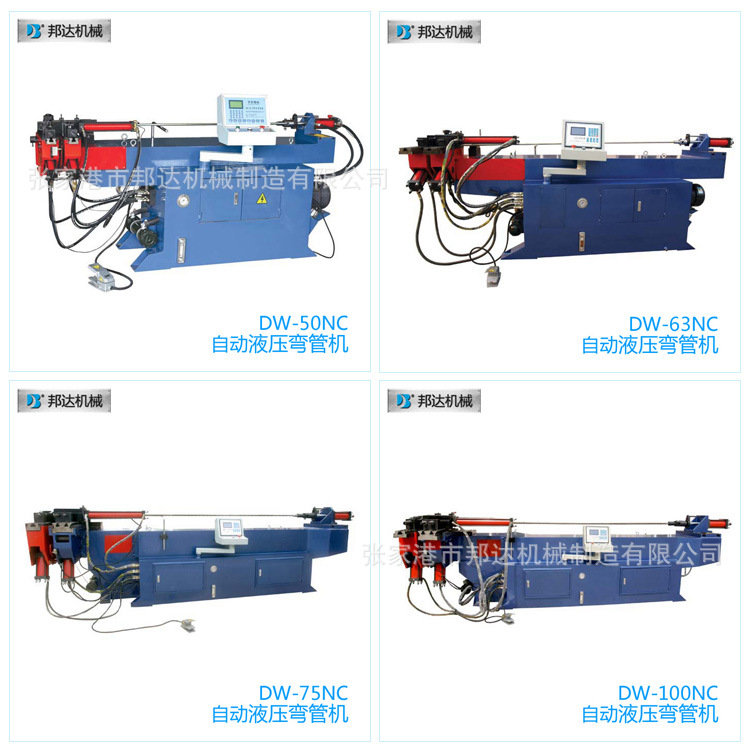

NC技術參數一
項目參數型號 | DW-38NC | DW-50NC | DW-63NC | DW-75NC | DW-89NC |
| |
最大彎管能力 | 鐵管 | Φ38×2.0t | Φ50×2.5t | Φ63×3.5t | Φ75×4.0t | Φ89×6.0t |
|
不銹鋼管 | Φ32×1.8t | Φ45×2.0t | Φ50×2.0t | Φ65×2.5t | Φ76×3.0t |
| |
方管 | □32×1.8t | □32×1.8t | □50×2.5t | □63×3.0t | □65×3.5t |
| |
最大彎曲半徑(mm) | 200 | 250 | 300 | 350 | 400 |
| |
最大彎曲角度(°) | 190° | 190° | 190° | 190° | 190° |
| |

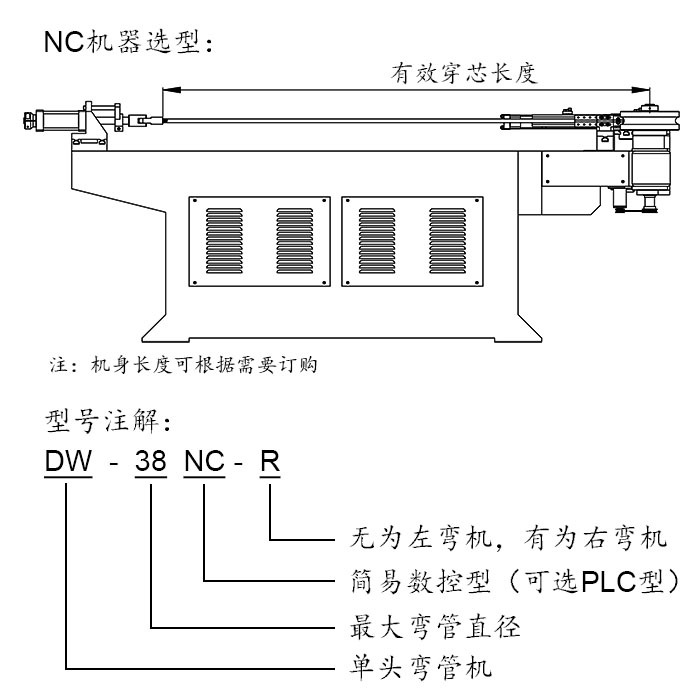

最大有效穿芯距離(mm) | 1800 | 2200 | 2500 | 3500 | 4000 |
| |
彎曲精度(°) | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| |
彎曲速度(°/Sec.) | 150 | 150 | 100 | 90 | 80 |
| |
彎管方式 | 液壓驅動 | 液壓驅動 | |||||
油泵電機功率(KW) | 4 | 5.5 | 7.5 | 7.5 | 11 | ||
最大液壓壓力(Mpa) | 12 | 12 | 12 | 14 | 16 | ||
外型尺寸(L×W×H)m | 2.4×0.8×1.2 | 2.9×0.9×1.2 | 3.3×0.9×1.3 | 4.6×1.3×1.3 | 5.2×1.3×1.4 | ||
機器重量(KG) | 750 | 1200 | 1400 | 3000 | 3900 | ||
NC技術參數二
項目參數型號 | DW-100NC | DW-114NC | DW-130NC | DW-168NC | DW-215NC |
| |
最大彎管能力 | 鐵管 | Φ100×6.0t | Φ114×8.0t | Φ130×10t | Φ168×14t | Φ215×20t |
|
不銹鋼管 | Φ90×3.0t | Φ100×3.5t | Φ114×4.0t | Φ133×4.5t | Φ168×10t |
| |
方管 | □85×3.5t | □100×3.5t | □125×3.5t | □150×8.0t | □180×10.0t |
| |
最大彎曲半徑(mm) | 450 | 450 | 500 | 650 | 800 |
| |
最大彎曲角度(°) | 190° | 190° | 190° | 190° | 190° |
| |
最大有效穿芯距離(mm) | 4500 | 5000 | 5500 | 6500 | 7500 |
| |
彎曲精度(°) | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| |
彎曲速度(°/Sec.) | 50 | 50 | 30 | 15 | 15 |
| |
彎管方式 | 液壓驅動 | 液壓驅動 | |||||
油泵電機功率(KW) | 15 | 22 | 22 | 30 | 30 | ||
最大液壓壓力(Mpa) | 16 | 16 | 17 | 17 | 17 | ||
外型尺寸(L×W×H)m | 5.4×1.4×1.4 | 5.8×1.8×1.5 | 6.5×1.9×1.5 | 7.8×2.0×1.8 | 8.5×2.2×2.2 | ||
機器重量(KG) | 4200 | 5800 | 7500 | 9500 | 12000 | ||
