量杯體積式包裝系統

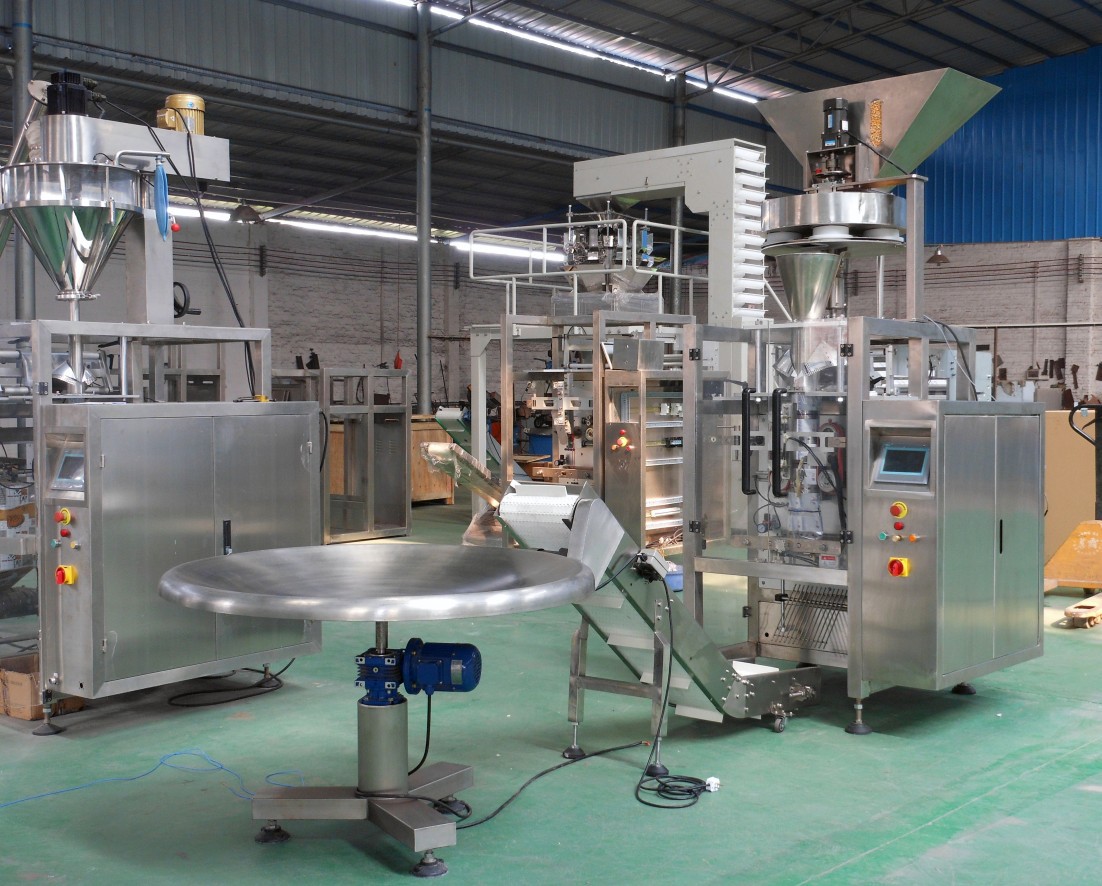

A、設備圖片

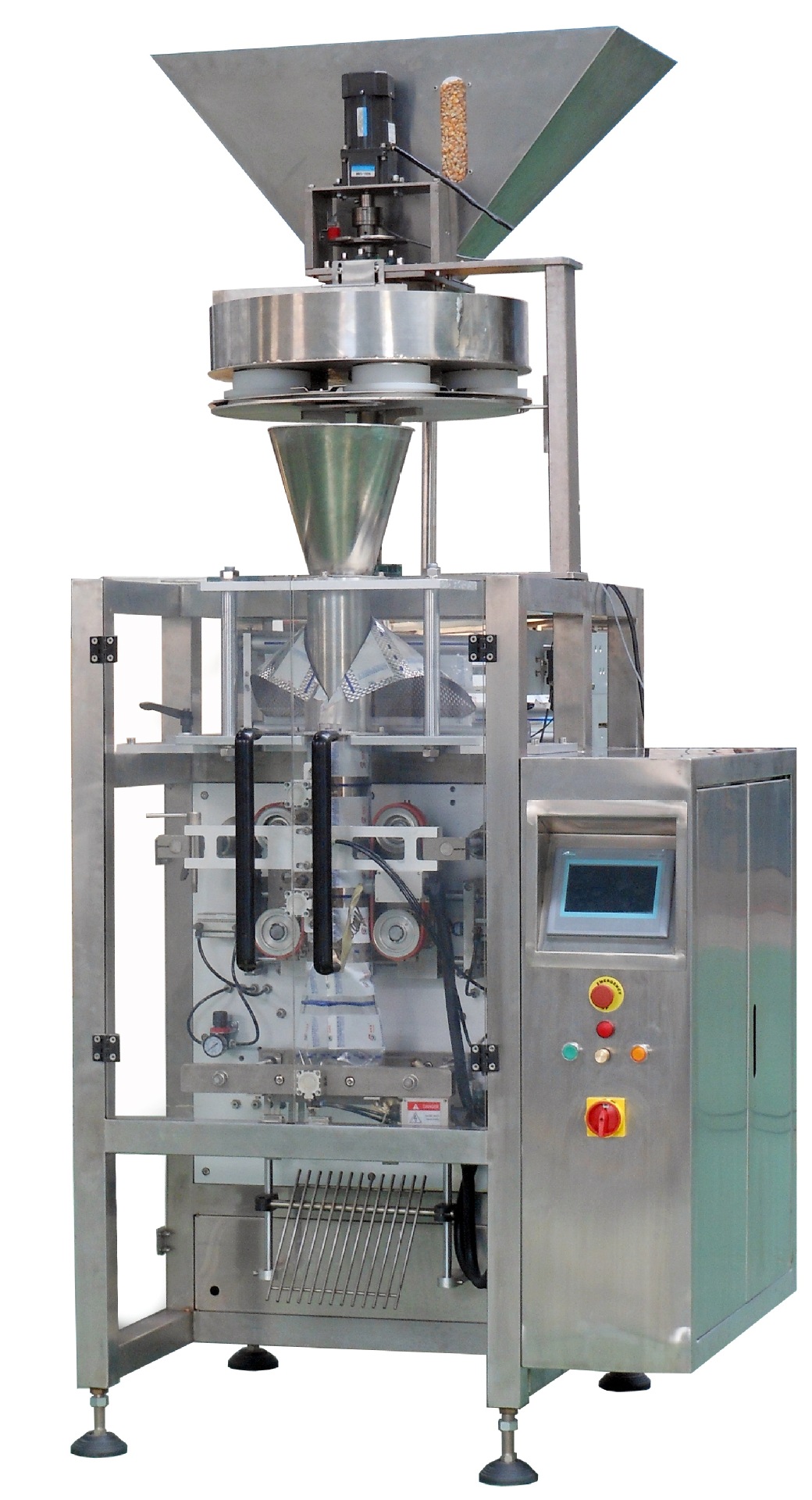

P1-420自動立式包裝機
全自動立式包裝機，集製袋、計量充填、封口、日期打印、自動貼標簽、沖孔、計數於一體，包裝速度高，最高速度可達90包每分鐘，製袋外觀美觀，包裝袋的款式多樣化，背封、插角、連袋、沖孔等。包裝材料可為復合膜，單層膜和PE膜等多種材質的薄膜，配套不同的計量方式，可包裝不同類型的物料。配套外圍設備，可組成全自動包裝生產線，構建無人化工廠。
在人力資源成本不斷提高的今天，高速自動化的包裝是社會發展的必然趨勢，趕緊革新包裝工藝，淘汰落後的預製袋-人工計量-手工封口的包裝方式，換上我們公司的全自動包裝機，要主導市場，不要被市場和社會所淘汰。
一．包裝樣品封口方式圖片：
背封袋 插角袋 沖孔袋
四邊燙 四邊封 拉鏈袋
二、配套設備技術特點及參數說明：
1．中英文觸膜屏顯示，操作直觀，簡單。
2．PLC電腦控製系統，運行更穩定，可不停機調整任何參數。
3．可儲存十組參數，更換品種更準確。
4．采用伺服電機拉摸，定位更準確。
5．獨立溫控系統，精確度可達±1℃度。
6．橫、縱封溫度獨立控製，能良好的適用各種復合膜、PE膜等包裝材料。
7．包裝的款式多樣化，背封、插角、連袋、沖孔等。
8．生產製袋，封口，包裝，打印日期一次性完成。
9．工作環境清凈，噪音小。
三、適用包裝范圍
適用於微型顆粒大米、海水晶、豆類，玉米、白砂糖等細小顆粒物料。
四、包裝機技術參數
機 型（Type）
| P1-420 |
製袋長度（Bag length） | 80-300mm(L)
|
製袋寬度(Bag width)
| 60-200mm(W) |
薄膜寬度(Max width of roll film)
| 420mm |
包裝膜材質（packing material） | OPP/CPP、OPP/PE、PET/PE
|
薄膜厚度（film thickness） | 0.04-0.12mm
|
包裝速度(Packing speed)
| 5-60bags/min
|
計量范圍(Measuring range)
| 150-1500ml(Max) |
氣壓(Air consumption)
| 0.65Mpa |
整套耗氣量(Gas consumption)
| 0.3m3/min |
電壓（Power voltage）
| 220V/50Hz |
功率（Power ）
| 2.2KW |
外型尺寸（Dimension） | (L)1150mm×(w)1650mm×(H)1650mm
|
機器重量（Deadwight of machine）
| 主機450kg |
整套設備總功率（total power） | Z型提升機（1kw）+電子秤（1.5kw） +主機（2.2kw）+產品輸送（0.045kw)=4.745kw |
整套設備高度(total height)
| 3.6米
|
五、設備配置：
1.控製部分 | 品牌/產地 |
觸摸屏 | 西門子/德國 |
PLC控製器 | 西門子/德國 |
伺服電機 | 臺達/臺灣 |
溫控表 | 宇電/廈門 |
溫控模塊（高端選配） | 奧托尼克斯/韓國 |
色標光纖 | 奧托尼克斯/韓國 |
2.氣動部分 |
|
橫封汽缸 | 亞德客/臺灣 |
縱封汽缸 | 亞德客/臺灣 |
運膜汽缸 | 亞德客/臺灣 |
切刀汽缸 | 亞德客/臺灣 |
電磁閥 | 亞德客/臺灣 |
三聯體 | 亞德客/臺灣 |
3.電器部分 |
|
中間繼電器 | 歐姆龍/日本 |
固態繼電器 | 陽明/臺灣 |
電源開關部分 |
|
接近開關 | 施耐德/法國 |
按鈕開關 | 施耐德/法國 |
漏電過流武裝 | 施耐德/法國 |
電源開關（3.6A） | 施耐德/法國 |

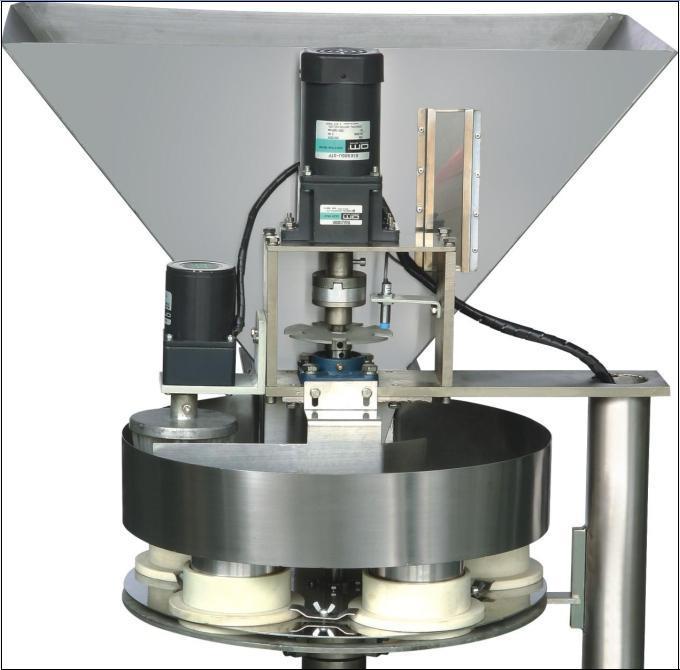

B、量杯工作原理及圖片:
產品特點：利用體積計量法算出目標重量，操作更簡單，使用更方便，成本更低。
技術參數：
機 型（TYPE） | SX-520 |
製袋最長度(Bag length) | 400mm |
製袋寬度(Bag width) | 90—250mm(W) |
薄膜寬度(Max width of roll film) | 520mm |
包裝速度(Packing speed) | 5-30bag/min |
計量范圍(Measuring range) | 200-2500G |
氣壓(Air consumption) | 0.65mpa |
耗氣量(Gas consumption) | 0.6㎡/min |
電壓（Power voltage） | 220VAC/50HZ |
功率（Power ） | 3.5KW |
外型尺寸（Dimension） | (L)1588mm×(w)1316mm×(H)1836mm |
機器重量（Deadwight of machine） | 670kg |
C、產品包裝附件圖：
1.機器在技術員調試完成後，待客戶到工廠現場驗收滿意後再發貨。
2.產品包裝：包裝木箱均采用夾板木（非原木），符合出口標準。

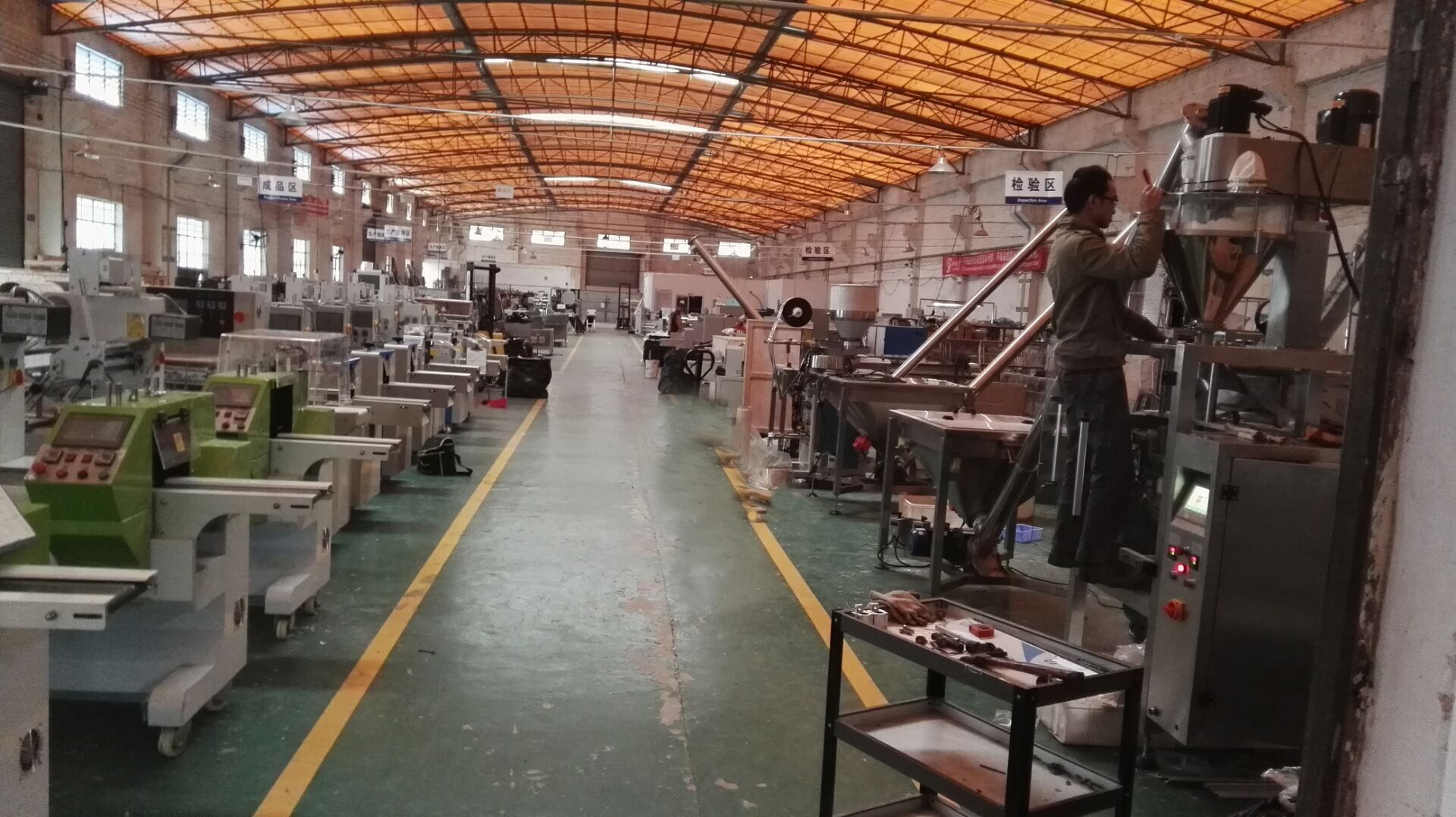

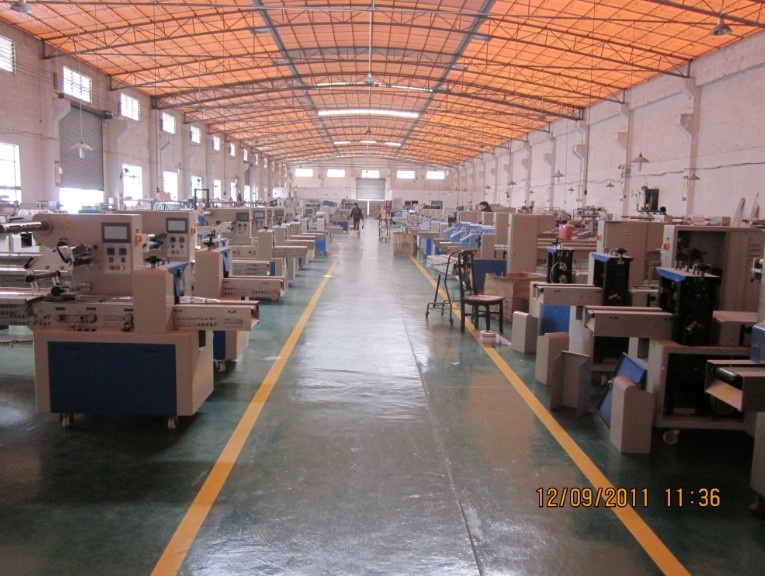

D、生產車間局部實圖：

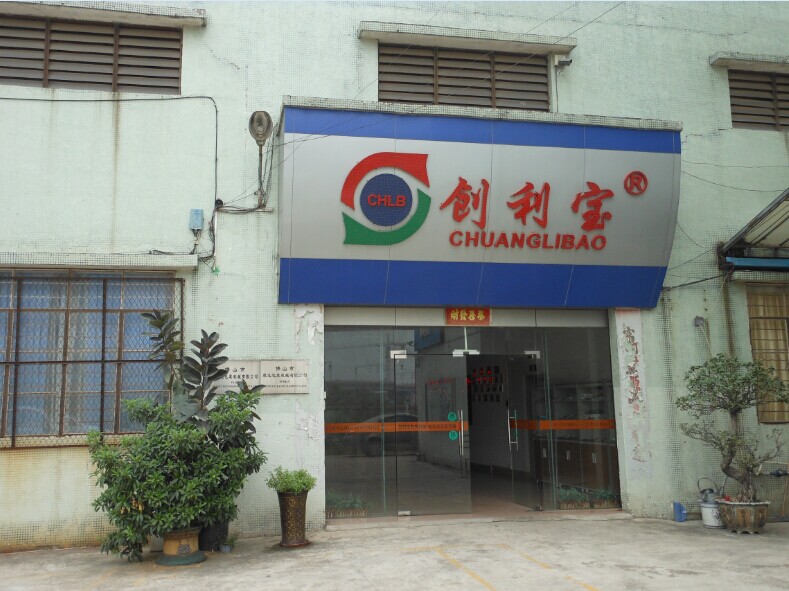

公司

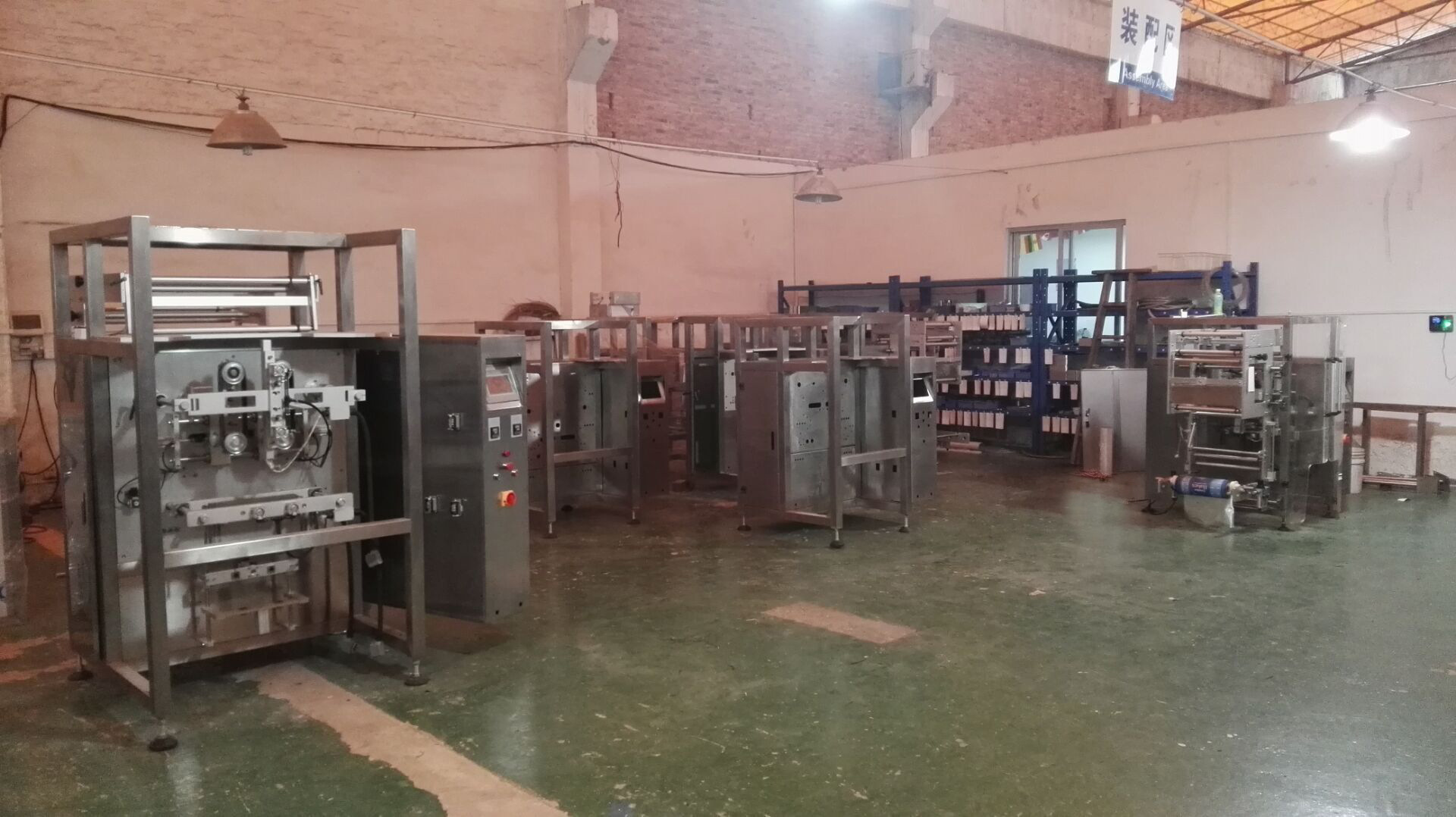

調試車間
半成品區
機架排放區
E、售後服務說明：
1.關於貨源：廠傢正品貨源，以供方製定的企業技術標準為準，品質有保證。
2.關於售後：整機保修一年，PLC、觸摸屏、伺服電機、溫控表保用三年，三年內如有任何問題可免費更換。易損件和耗材不在保修范圍之列，隨機配送一套，如需額外添置，可另外購買。(保修期內因人為損壞及私自拆卸零配件不在保修范圍內)
3.關於發貨：物流運輸費供方負責，交貨地點買方指定地址。
F、企業寄語：
如有什麼其它技術要求，我們將盡力予以解決。“誠信是我們的諾言，
服務是我們的質量”我們真誠期待與貴公司合作愉快！
